钱币自动分类清点机的设计(含CAD零件装配图,SolidWorks三维造型)

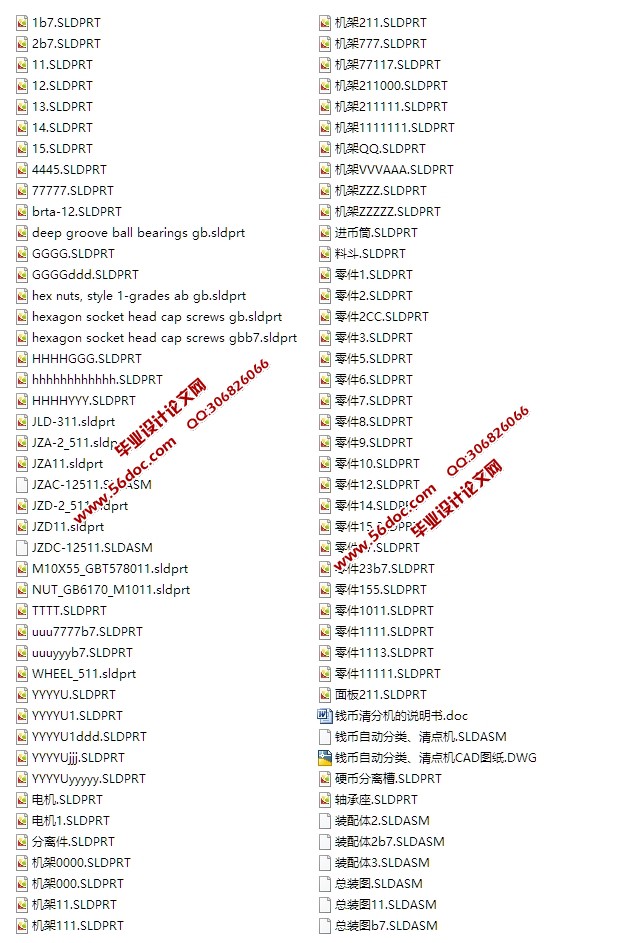

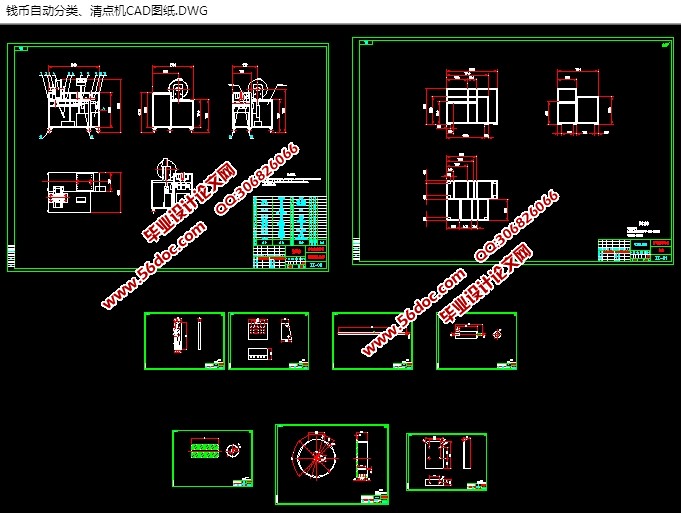

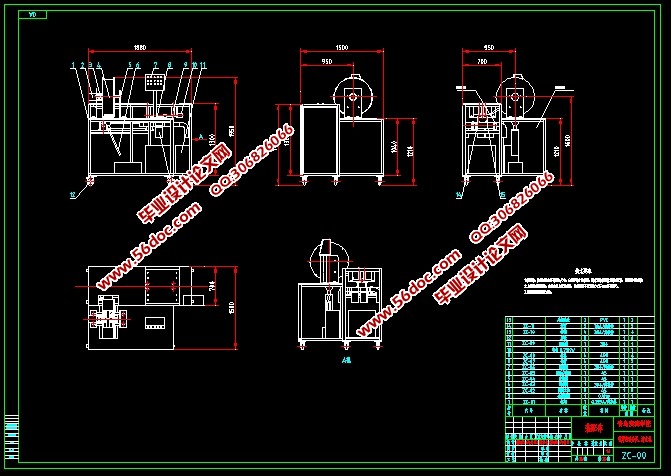

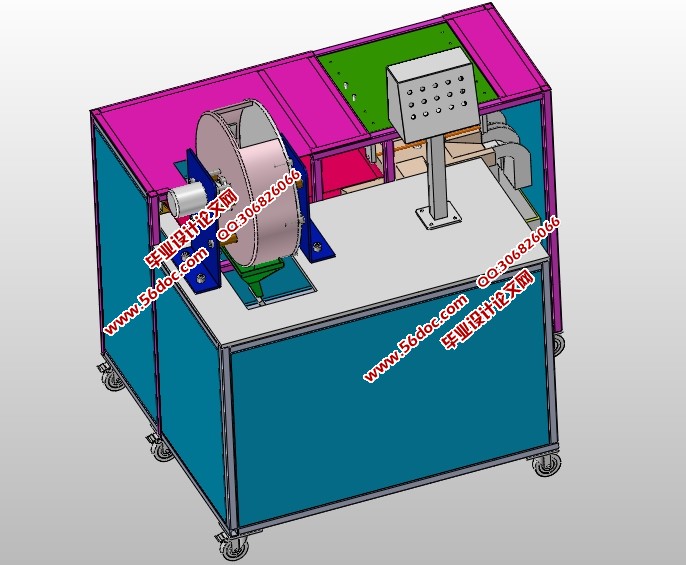

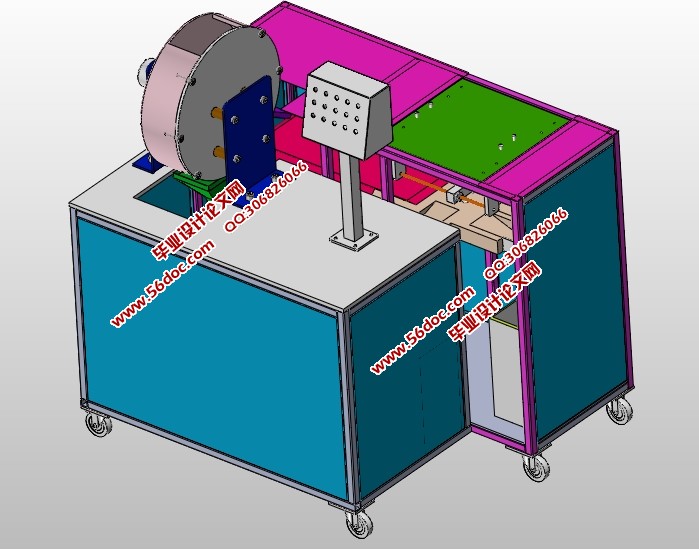

钱币自动分类清点机的设计(含CAD零件装配图,SolidWorks三维造型)(论文说明书7500字,CAD图纸9张,SolidWorks三维图)
当今社会，公交车是人们重要的交通运输工具，无论是载人载物，旅行观光，或者是外出代步等等场合都要用到，在人们的日常生活中，无处不见公交车的踪影。随着公交车乘车对象越来越大众化国，一些纸币、硬币数量也在随之增加，这给公交车公司在点钞人员带来了更大的困难，传统的通过人工分类、清点的方式已经不能满足实际要求了，设计出一款自动钱币自动分类、清点机迫在眉睫。
本文运用大学所学的知识，提出了钱币自动分类、清点机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，构建了钱币自动分类、清点机的设计总的指导思想，从而得出了该钱币自动分类、清点机的设计的优点是高效，经济。
关键词：钱币；机械设备；钱币自动分类；经济

Abstract
In today's society, the bus is one of the most important means of transportation, both manned loading, sightseeing, or go out to travel and so on occasions to be used in people's daily life, no trace of the bus. As the bus ride object is more and more popular in China, some banknotes and coins in the number increased to the bus company in counting personnel brought greater difficulties, through traditional manual classification, counting way cannot meet the actual requirements, design a kind of automatic classification, automatic coin counting machine imminent.
This paper puts forward the structure, working principle and relative intensity of the structure, working principle and the design of main parts of the paper. It also constructs the guiding ideology of the design.
Key words：Machine manufacture;Crankshaft;Processing craft;Fixture;

钱币自动分类、清点机的工作原理
钱币自动分类、清点机的工作原理为人工将纸币、硬币放入进币筒，进币筒里面有分选体装置，电机带动其不断地旋转，上面开有可容纳1元，5角，1角的硬币漏出的孔，当各种面值的硬币从孔里面漏出来后会顺着硬币分选板进入到存储箱体里面，而硬币分选板旁边装有光电传感器，是用来对分选的下来的硬币进行计数，与此同时也实现了硬币的分类和清点。对于纸币，在分选体旋转的同时，在分选体圆周表面与纸币摩擦的同时，由于惯性力的作用，将纸币从进币筒里的缺口里面落到分选输送带上面，通过检测传感器针对纸币的颜色和大小的判别从而通过PLC系统控制电机带动滚珠丝杆螺母副移动，利用真空吸盘来吸住不同面值的纸币到各自的滑槽里面，纸币会随着滑槽在其重力的作用下落入到存储箱里面。


目 录
1引言    1
1.1 课题的来源与研究的目的和意义    1
1.2 本课题研究的主要内容    1
2 纸币识别、整理、计数及储存模块设计    2
2.1识别方案    2
2.2计数及储存模块设计方案    2
3.1系统方案结构框图的确定    3
3.2钱币自动分类、清点机的工作原理    3
4 机械传动部分的选型计算    5
4.1 驱动电机的选型计算    5
4.2 平带传动的选型计算    7
4.3 滚珠丝杆传动的设计计算    8
4.4 机架强度的校核    14
4.5转轴强度的校核    14
4.6轴承的较核    18
5附录    20
总 结    22
参考文献    22
致 谢    24
