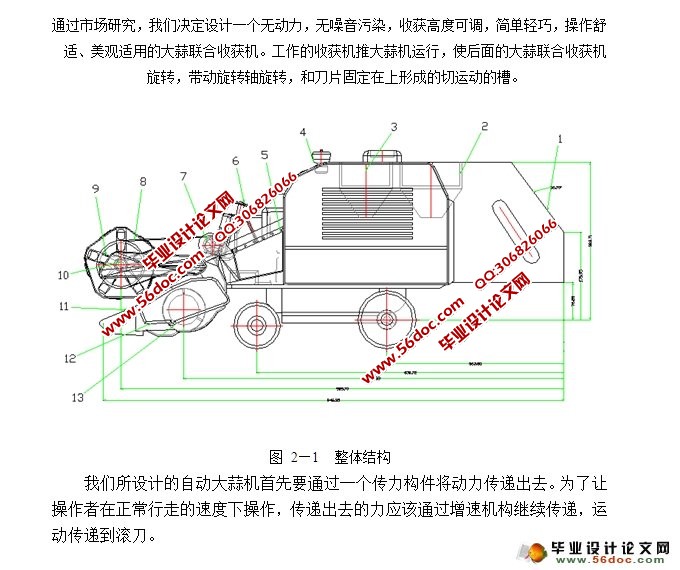

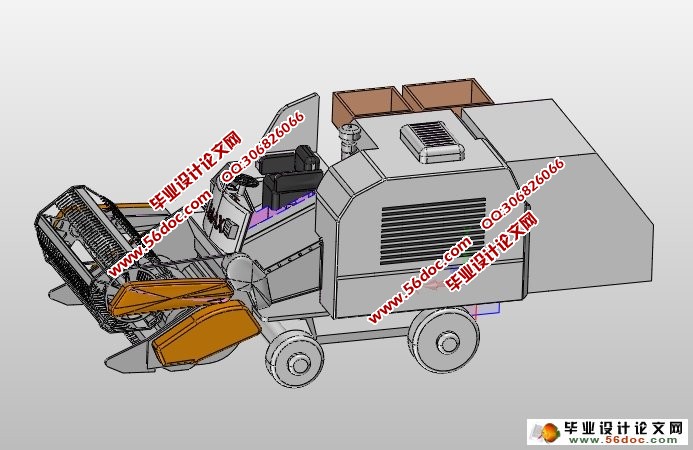

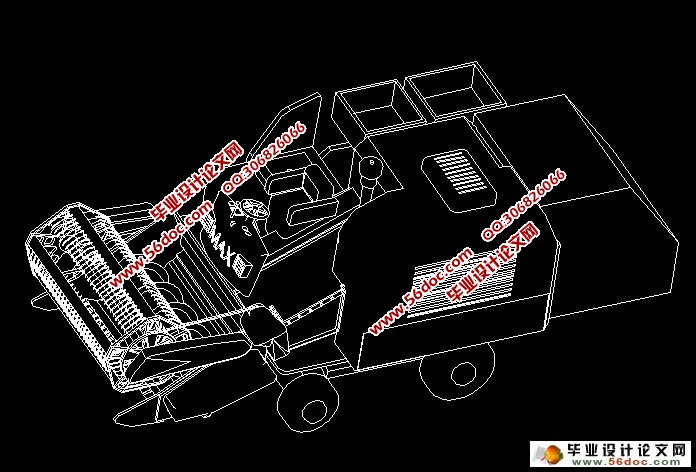

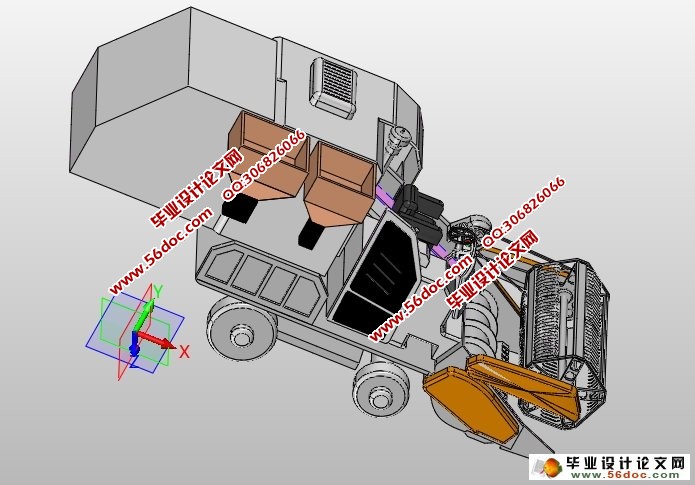

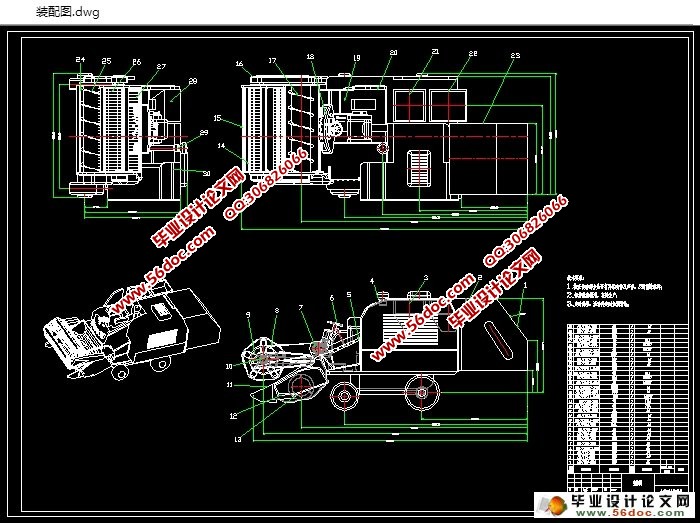

移动式大蒜联合收获机设计(农业机械)(含CAD图,UG三维图) 来源：wenku7.com 资料编号：WK713584 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK713584 以下是资料介绍,如需要完整的请充值下载。 1.无需注册登录,支付后按照提示操作即可获取该资料. 2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 移动式大蒜联合收获机设计(农业机械)(含CAD图,UG三维图)(论文说明书12600字,CAD图纸17张,UG三维图) 整体结构 我们所设计的自动大蒜机首先要通过一个传力构件将动力传递出去。为了让操作者在正常行走的速度下操作，传递出去的力应该通过增速机构继续传递，运动传递到滚刀。 3.1 传动零件的设计 3.1.1 齿轮机构设计 1 选定齿轮的类型，精度等级，材料以及齿数 1） 按照图2—1所示的传动方案，因为齿轮受轴向力很小，故选用直齿圆柱齿轮传动，制作比较简单可以降低成本。 2） 该大蒜机工作时的速度较低，所以选择8级精度（GB10095-88）。 3） 材料选择。由轮齿的失效形式可知，设计齿轮时，应该使齿面具有较高的抗磨损、抗点蚀、抗胶合以及抗塑性变形的能力，而齿根要有较高的抗折断的能力。因此，对齿轮的材料性能基本要求为：齿面要硬、齿芯要韧。一般齿轮材料有钢，铸铁，以及非金属材料。 目录 第一章 绪论 - 2 - 1.1 自动大蒜联合收获机的发展现状 - 3 - 1.2 大蒜联合收获机的国内外发展方向 - 4 - 第二章 方案设计 - 5 - 2.1 外形设计 - 5 - 第三章 结构设计 - 6 - 3.1 传动零件的设计 - 6 - 3.1.1 齿轮机构设计 - 6 - 3.1.2 链轮机构设计 - 10 - 3.1.3 轴的设计 - 12 - 3.1.4 轴承校核 - 19 - 3.2 大蒜机构的设计 - 21 - 3.2.1 断大蒜方式选择 - 21 - 3.2.2 收获僆链齿设计 - 22 - 3.2.3 收获僆链齿高度调节机构 - 22 - 总 结 - 24 - 参考文献 - 25 - 致 谢 - 26 -
