拼接钢板的拉伸装置的设计(含CAD零件装配图)

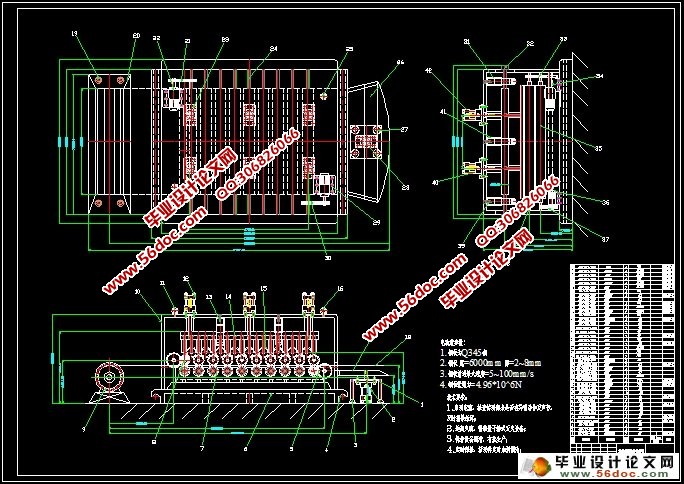

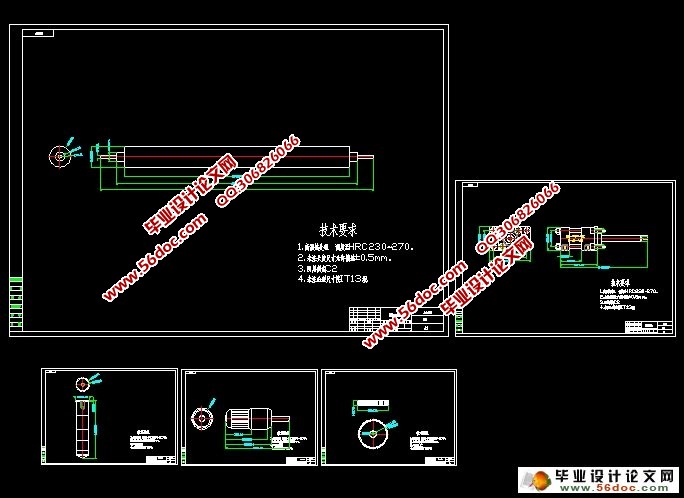

拼接钢板的拉伸装置的设计(含CAD零件装配图)(任务书,开题报告,论文说明书9100字,CAD图纸6张)
摘要
本文介绍了拼接钢板的拉伸装置的结构特点和功能。并对拉伸原理做了详细具体的阐述，对其主要零部件做了校核，对拉伸装置的力能参数做了计算。对拉伸装置的发展趋势和实际生产中存在的问题做了阐述。
关键词　钢板；拼接钢板的拉伸装置；发展趋势；结构特点

Abstract
This paper introduces the structure and function of reinforced heat straightening machine. And the straightening principle to do a detailed exposition of its main parts, the checking of the straightening machine, force and energy parameters were calculated. There is the development trend of the straightening machine and problems in actual production is described.
Keywords steel; hot straightening machine; development trend; structural characteristics

辊径D
对于钢板，拉距t与辊径D有以下关系:
              D=（0.9~0.95)t
取                D=  0.95t
所以              D=600mm
当 bmax>1000mm时，a=200~350mm；
取 bmax=3980mm，a=270mm
故 L=3980+270=4250mm

拉伸速度v
拉伸速度的大小，首先要满足生产率的要求，要与钢板生产能力相协调，要与所在机组的速度相一致。 由于拉伸速度的上限至今尚没有理论的计算方法，但人为设定拉伸速度所依据的经验是可以遵循的。本拉伸装置速度取为0.4～1.35m/s。



目 录
摘要    II
第1章 绪论    1
1.1 课题背景    1
1.1.1拼接钢板的拉伸装置国内外现状    1
1.1.2 拼接钢板的拉伸装置的发展趋势    2
1.2 本文的主要内容    2
第2章 拉伸原理    5
2.1 钢板拉伸原理    5
2.2弯曲变形与曲率    7
本章小结    9
第3章 拉伸装置相关参数计算    10
3.1钢板拉伸装置基本参数的确定    10
3.1.2 辊径D    10
3.1.2 拉伸速度v    10
3.2拉伸装置力能参数的计算    10
3.2.1拉伸力的计算    10
3.2.2拉伸力矩的计算    12
3.2.3主马达功率的计算    12
3.3  工作拉强度计算    12
3.4 轴承寿命校核    14
本章小结    14
第4章 液压装置的工作原理及设计    19
4.1  液压装置的概述    19
4.2  液压装置的种类和规格    20
4.2.1  油压液压装置的结构、用途    20
4.3  液压装置的工作原理    21
参考文献    25
致谢    27
