攻螺纹组合机床的多轴箱的设计(含CAD装配图)

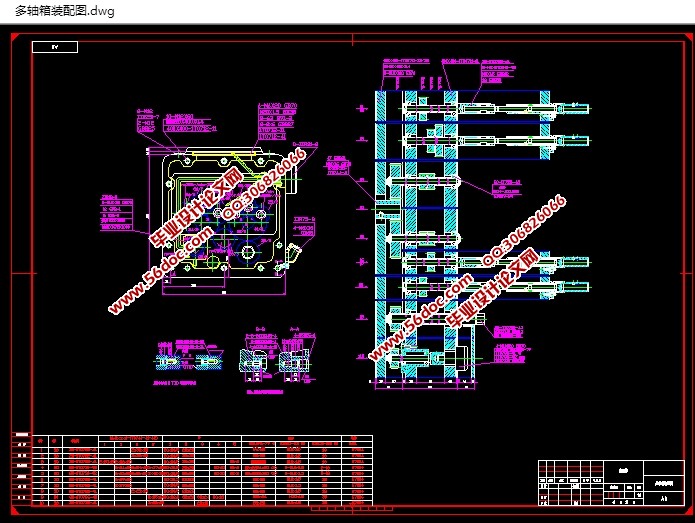

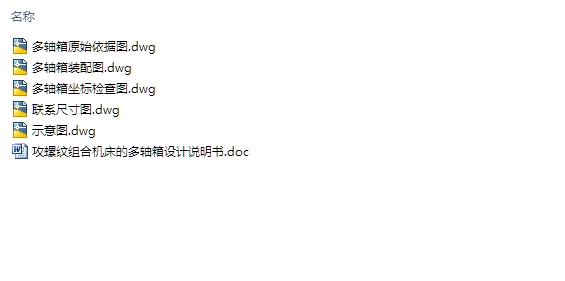

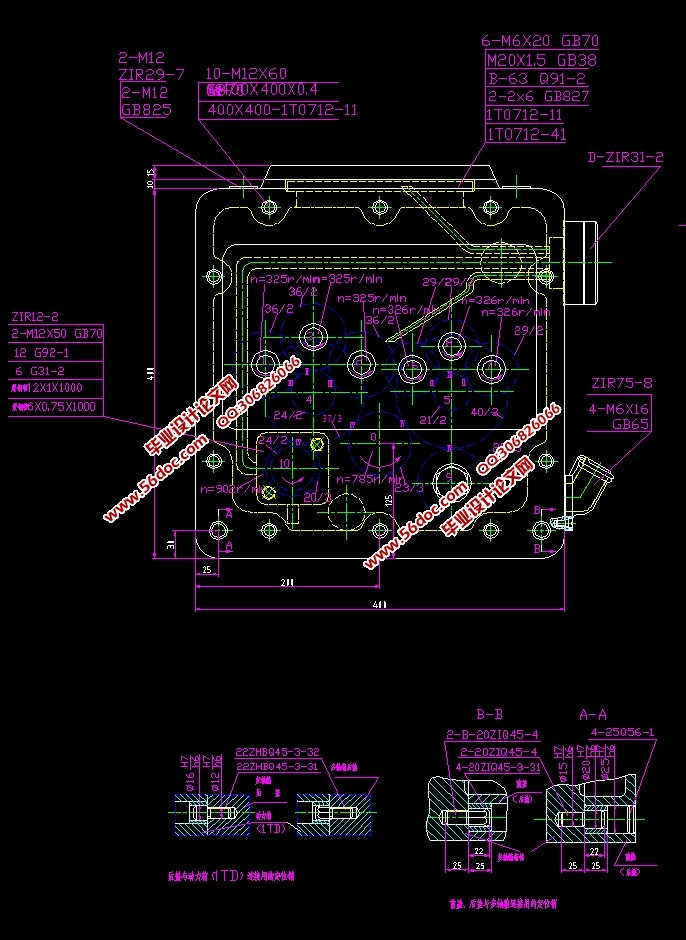

攻螺纹组合机床的多轴箱的设计(含CAD装配图)(论文说明书18000字,CAD图纸5张)
摘要
本设计介绍了攻螺纹组合机床的多轴箱的设计，其中包含了零件加工工艺的确定，设计中首先要了解工件的加工工艺路线及工序的计算，确定攻螺纹主轴的直径，初步选用电机型号及机床各部分部件。编制三图一卡。在多轴箱设计中，确定传动系统，计算主轴坐标，传动部件的校核及主轴箱的总图绘制。
本设计将钻孔、攻丝两工艺结合为一体，降低了机器成本，而且节省了加工时间，提高了工作生产效率。

关键词：箱体   组合机床   总体设计   攻丝多轴箱

Abstract
 The design on the  Box axlebox more than the design, which includes parts of the processing technology of identification, design is first necessary to understand the workpiece in the processing line and process of calculation to determine Tapping the spindle diameter, the initial choice of motor Model and some parts of the machine. Figure 1 of the three cards the processing parts process map, diagram processing, machine tools Contact size map, machine tool productivity calculation card. In multi-axle box design, drive system established to calculate coordinates spindle, transmission parts of the spindle box and check the total mapping.
    This design will be drilling, tapping combination of the two as one and reduce the cost of machinery, processing and save time, improve the work efficiency of production.
Key words: Box ,The Combination of Machine，Design， multi-axle Box Tapping

本论文的主要工作及结构
本次设计工作将设计一台攻螺纹组合机床的多轴箱的设计。因此，目的是使设计出的机床结构简单、使用方便、效率高、质量好。从而选择最佳的工艺方案，合适地确定机床工序集中程度，合理地选择组合机床的通用部件，恰当的组合机床的配置型式，合理地选择切削用量，以及设计高效率的夹具、工具、刀具及主轴箱就是本次设计主要内容。具体的工作就是要制定工艺方案，进行机床结构方案的分析和确定，进行组合机床总体设计，组合机床的部件设计和施工设计。
摘要部分，指出了本课题的研究概况，本课题的研究方法，第1章是绪论，主要介绍了本课题的研究背景及意义，指出本课题在国内外的研究概况，并给出了本论文的主要工作及结构。
第2章是本论文的主体部分，主要给出了本次课题研究即攻螺纹组合机床的多轴箱的设计的总体设计。
第2章  组合机床的总体设计

2.1.2 组合机床工艺方案的拟订
2.1.2.1 分析、研究加工要求和现场工艺
根据分析、研究被加工零件φ123分度圆上6-M5螺纹孔，在箱体上分别加工，技术要求及生产纲领。深入现场调查分析零件（或同类零件）的加工工艺方法，定位和加紧，所采用的设备、刀具及切削用量，生产率情况及工作条件等方面的现行工艺资料，以便制定出切合实际的合理工艺方案。

技术分析
螺纹孔M5             精度等级：7H
材料：    HT200      硬度：    HB190
盲孔  加工深度L=14mm


目录
摘要    I
Abstract    II
第一章 绪论    4
1.1 本课题研究的背景及意义    8
1.2 本课题国内外研究概况    8
1.3 本论文主要工作及结构    8
第二章 组合机床总体设计    8
2.1 组合机床工艺方案拟定    8
2.2 加工工序图    10
2.3 加工示意图    11

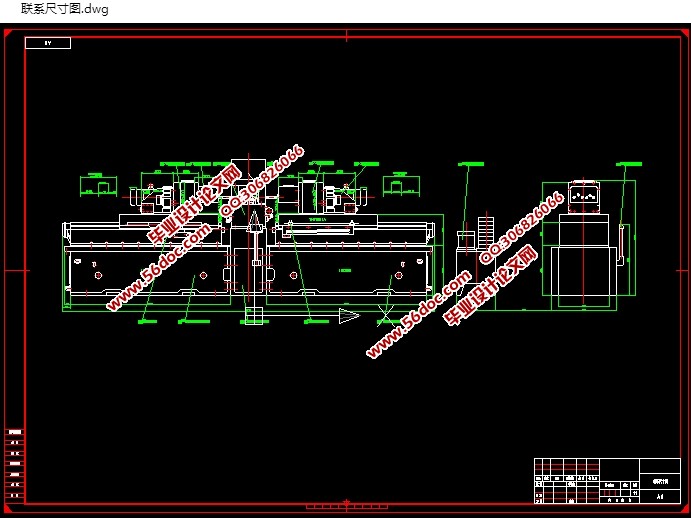

2.4 机床联系尺寸图    15
2.5 机床生产率计算卡    16
第三章 多轴箱的设计    20
3.1 多轴箱的组成及表示方法    20
3.2 多轴箱通用零件    21
3.3 绘制多轴箱原始依据图    23
3.4 主轴齿轮确定、动力计算    25
3.5 多轴箱传动系统设计    27
   3.6 多轴箱坐标检查图    30
第四章 夹具设计    35
4.1 组合机床夹具概述    35
4.2 定位支撑系统    35
4.3 夹紧机构    36
4.4 夹紧力计算    37
结论    39
致谢    40
参考文献    41
