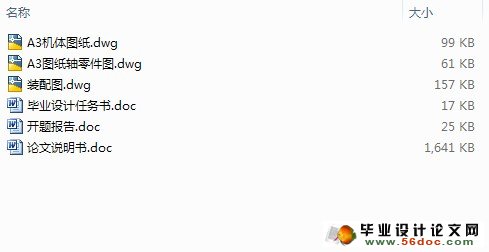

星型定量给料机的设计(含CAD零件图和装配图)(任务书,开题报告,论文说明书10400字,CAD图纸3张)
摘要
星型定量给料机是当今社会应用最为广泛的机器之一，它广泛应用于食品生产、水泥加工、冶炼金属、建筑材料加工等领域，是一项应用非常广泛的一项技术。它应用于粉体、颗粒物料的自动间断或连续计量（定量给料），如活性炭、PVC粒子、碳黑、钛白粉、颜料、水泥、黄砂、苏打粉、尿素、钨粉、氧化铝粉、面粉、食品添加剂等。广泛应用于水处理，精细化工。农药矿石、建筑材料、食品工业、饲料等。本文介绍了一种螺旋定量给料机。它集粉体输送、称重计量和定量给料控制为一体，机电一体化的产品；适用于各种工业生产环境的粉状物料连续计量和配料控制系统；典型体统主要由稳流给料螺旋、计量输送螺旋、变频器、荷重传感器、测速传感器和电控系统组成。并且阐述了结构组成、工作原理、特点及其应用。整个系统针对粉体供料过程中会出现的漏料、棚仓等缺陷设计了合理可行的结构。
关键词：粉体材料 定时定量 给料系统 质量流量 螺旋定量给料机
Abstract
The star powder feeder is one of the most widely used in today's society machine, it is widely used in food production, cement processing, smelting metal, building materials processing and other fields, is a very wide range of applications of a technology. It is used in powder or granular materials the automatic intermittent or continuous measurement (dosing), such as activated carbon, PVC particles, carbon black, titanium dioxide, pigments, cement, sand, soda, urea, tungsten powder, alumina powder, flour, food additives, and so on. Widely used in water treatment, fine chemicals. Pesticide ore, building materials, food industry, feed and so on. This article describes a spiral dosing machine. It combines the powder conveying, weighing measurement and quantification of feeding control, mechanical and electrical integration products; powdered materials for a variety of industrial production environment continuous metering and ingredients control system; typical decency mainly by the steady flow to the feed screw The metering screw conveyors, inverter, load sensors, speed sensors and electronic control systems. And describes the structure and composition, working principle, characteristics and applications. The entire system is designed for the the powder feeding process material leakage, shed positions defects reasonably practicable structure.
Keywords :powder materials regular quantitative feeding system mass flow spiral quantitative feeding machine
1.2 定量星形粉体给料机系统概述
1.2.1定量星形粉体给料机的基本结构和类型
现在定量给料机的产品的种类非常的多但是主要的结构是进料口，出料口，旋转轴，联轴器，外筒，电机，和减速器组成，我们主要是采用电机配减速器来驱动旋转叶轮进行旋转，是的实现给料的效果，星型给料机是属于回转式中的螺旋给料机
1.3 主要研究内容
1.了解它的作用，分析现有螺旋定量给料机的结构、组成、工作原理和工作过程，以及在使用过程中存在的问题，和研究它的工作原理。
2. 熟悉星形定量给料机的机械传动与控制技术的特点与螺旋定量给料机系统设计的流程，尤其是定量给料机机械系统的设计方法。
3.星形定量给料机系统功能设计、确定系统主要参数，编制各执行元件工况图以及系统的运动分析。
4. 根据已知的设计参数，进行星形定量给料机总机系统的装配设计，包括电机及驱动装置的选择、槽体设计图、出料口设计和进料口设计以及螺旋体设计等零部件设计
目录
摘要 I
Abstract II
第1章 绪 论 - 1 -
1 课题来源及研究目的和意义 - 1 -
1.1、选题背景和意义 - 1 -
1.2 定量星形粉体给料机系统概述 - 3 -
1.2.1定量星形粉体给料机的基本结构和类型 - 3 -
1.3 主要研究内容 - 3 -
第二章星形粉体给料机的发展概况与展望 - 4 -
2.1星形粉体给料机的原理及应用 - 4 -

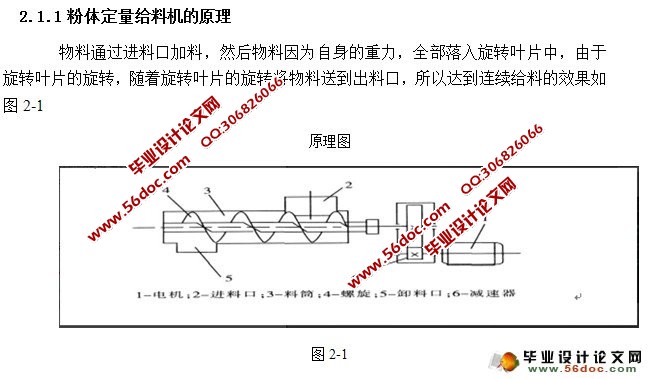

2.1.1 粉体定量给料机的原理 - 4 -
2.1.2星形粉尘给料机的应用 - 4 -
2.2 粉体定量给料机未来的发展方向 - 4 -
第三章设计任务及要求 - 5 -
3.1螺旋体 - 5 -
3.1.1螺旋间隙 - 5 -
3.1.2 螺旋叶片 - 5 -
3.1.3螺旋轴 - 7 -
3.1.4轴承 - 8 -
3.1.5机槽 - 9 -
3.1.6具体要求 - 10 -
3.2 系统功能设计 - 11 -
3.2.2确定系统主要参数，编制各执行元件工况图 - 11 -
4.1粉尘给料机驱动装置的选择 - 15 -
4.2进料口设计 - 21 -
4.3螺旋体设计 - 22 -
第五章 毕业设计总结与展望 - 27 -
5.1 毕业设计总结 - 27 -
5.2毕业设计展望 - 27 -
参考文献 - 28 -
致谢 - 29 -
|
