简易立式切碎机的设计(食品机械)(任务书,开题报告,论文说明书5100字,CAD图纸6张)
摘要
本研究以马铃薯等根茎物料为研究对象，通过对根茎物料特性的分析，确定切碎原理和方法，设计出动力消耗低、力度大小满足切碎成型要求的根茎切碎机。推动我国目前综合开发利用农作物根茎物料资源的技术创新和实际应用。
通过对原始数据的分析、方案的论证比较和有关数据的分析计算，主要完成了切碎机的总体设计，电动机的选择以及传动方案的分析、比较与选择等内容。在此基础上对切碎机机体的结构尺寸、驱动转轴的结构尺寸、V带传动等设计应用价值进行了详细的计算和说明。
该机主要是由切碎机和喂入机构、喂入槽、甩抛装置、带传动、电动机组成。其原理是根茎物料由喂入槽喂入，在喂入机构作用下将其压实并卷入机构。被动刀片组成的切碎器切碎，最后由抛送装置抛出机外。
关键词：盘刀，切碎机，根茎物料，喂入槽，抛送机
Abstract
In this study, potato and other root material for the study, by the material properties of the roots of analysis to determine the principles and methods of shredding designed low power consumption, efforts to meet the size requirements for compression molding roots shredder. Promote the comprehensive development and utilization of China's current crop roots material resources of technological innovation and practical application.
Through the analysis of raw data, analysis and calculation demonstrate Comparison Programme and the relevant data, mainly to complete the overall design of the shredder, the analysis of the motor and drive program selection, comparison and selection and so on. On this basis, the structure of the shredder body size, the drive shaft structure size, V belt drive, such as design value calculation and detailed description.
This machine is mainly composed of a shredder and feeding mechanism, feeding trough, throwing throwing unit, belt drive, motor. The principle is that the material from the feeding trough feeding roots, in effect compacting the feed mechanism and the involvement of institutions. Passive fixed chopper blades consisting of chopped, and finally by throwing device thrown outside.
Keywords: disc cutter, shredder, roots materials, feed trough, throwing machine
原始参数：（1）容重1.2吨/m³；
（2）作业形式：连续；
（3）物料名称：块茎类物料；
（4）生产能力：2t/h。

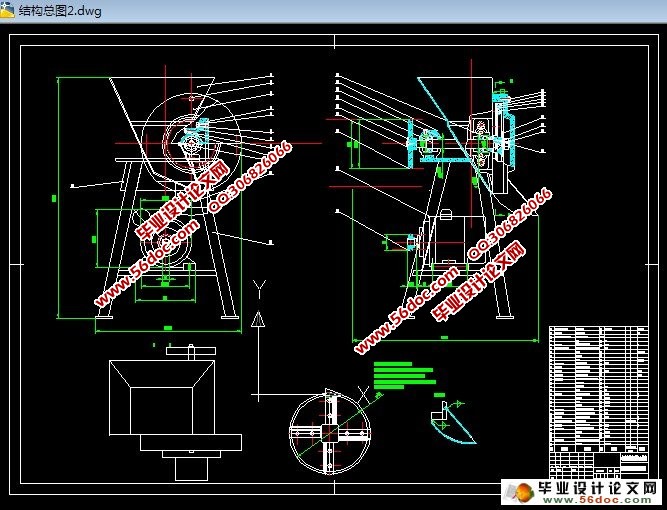

2.2结构及实现原理

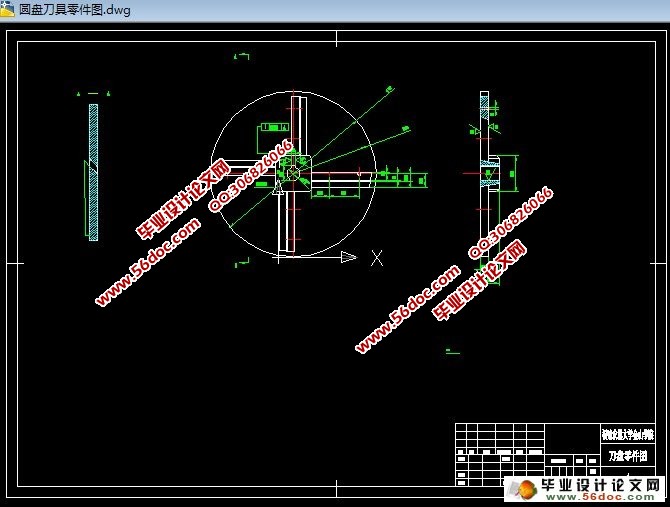

该机主要有传动轴I和装在其一端的传动系统，装在其中部的切碎刀盘，装在其一端的变速锥齿轮和传动轴II上的变速锥齿轮和直齿轮及进给轴III、IV，装在支撑固定他们的机架下部的电动机。主传动轮及传动皮带，加之安装在机架上的喂料台，进料斗，机壳等构成，切碎机构由安装在传动轴一端的切碎刀盘及上的动刀片，加之固定在机架相应位置上，能在刀盘转动过程中，与动片构成剪切动作的定刀片构成。传动轴安装在机架上，动力由机架下部的电动机及其主动轮。

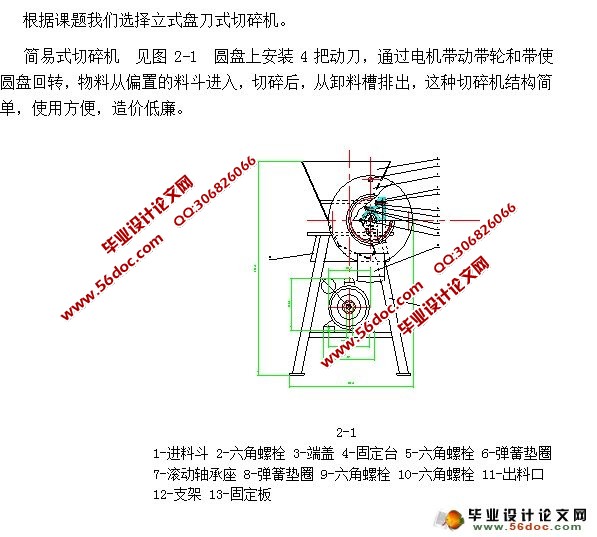

驱动传动轴运转使安装在中部的切刀盘工作。机架上靠切碎刀盘一侧，制作了切碎机构喂料台、自动进给辊压轮及刀盘罩；位于传动轴中部装有机壳和进料斗，二者用小螺杆连为一体；主动轮与从动轮间套有皮带防护罩；机架下部制作了切碎，破碎物料的出料斗。其中，喂料台，刀盘罩、机壳、进料斗、皮带防护罩、除掉都均连接在固定在机架上。这样，就构成一个圆盘刀式切碎机。使用时，将马铃薯等块根茎物料放入偏置的料斗中，动刀片随刀盘的旋转和固定在机架上的定刀片配合，将物料切碎。
目 录
摘要 - 2 -
Abstract - 3 -
第一章 前言 - 4 -
1.1 引言 - 4 -
第二章 选择方案 - 5 -
2.1总体设计 - 5 -
2.2结构及实现原理 - 5 -
2.3方案选择 - 6 -
第三章 设计与计算 - 7 -
3.1电机选择 - 7 -
3.2 传动比选择 - 8 -
3.3 轴的强度条件计算 - 9 -
3.4 精确校核轴的疲劳强度 - 10 -
3.5 轴承的校核 - 13 -
结束语 - 15 -
参考文献 - 16 -
致谢 - 17 -
|
