马铃薯播种器的设计(农业机械)(含CAD零件图装配图)(论文说明书12500字,CAD图7张)

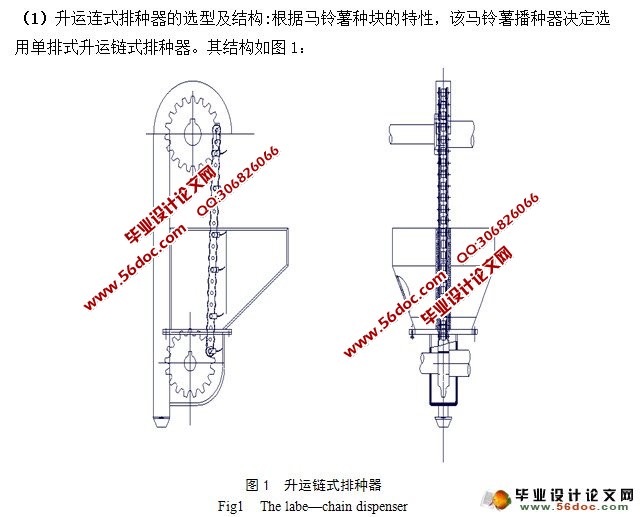

摘 要：本设计中的马铃薯播种器全名叫升运链式马铃薯播种器，这是一种块状马铃薯播种器，其主要的设计结构有：机架，升运链式排种器，外槽轮排肥器，锄铲式开沟器，行走轮，镇压轮，链轮等。这种播种器结构简单，体形小巧，工作可靠，播种效率高并且不伤种，在国内得到广泛的应用。在设计中我通过查找的大量资料为播种器的各个结构进行选型，计算并最终定型。在这些结构的设计计算过程中，我充分的利用大学中所学过的各方面的专业知识，尽力把设计做得详细全面。最后我在老师的悉心指导下，我不断改进与完善了我的设计内容。
关键词：播种器；马铃薯；升运链式排种器；外槽轮排肥器；锄铲式开沟器
The Design of The Potato Seeder
Abstract: The design of the potato seeder's full name is rises to transport the chain potato seeder, this is a kind of sowing seeds massive potato seed tuber's seeder. Its main design structures: Rack, Ladle—chain dispenser, Fluted roller fertilizer apparatus, Hoe opener, The road wheel, The compacting wheel, Sprocket and so on. This seeding is simple structure, small shape, reliable operation, high seeding efficiency, and hurt less to plants, this machine is widely applicated in our country. In the design of large quantities of data I through the search for seeder each structure of selection, calculation and eventually to finalize the design. In the structure design and calculation of the process, I make full use of university learned all aspects of professional knowledge, try to do detailed design comprehensive. At the end I teacher of meticulous direction, I continuously improve and perfect the content of my design.
Keywords：Planter ；Potato ；Ladle—chain dispenser ；Fluted roller fertilizer apparatus ；Hoe ope
总体设计
2.1 主要技术参数
（1） 外形尺寸（长×宽×高）：1450mm×1100mm×950mm
（2） 配套动力：12kw
（3） 生产效率：10acre/h
（4） 工作幅宽：1100mm
（5） 播种方式；平播
（6） 播种深度：60－150mm
（7） 作业行数：2行
（8） 作业行距：400mm

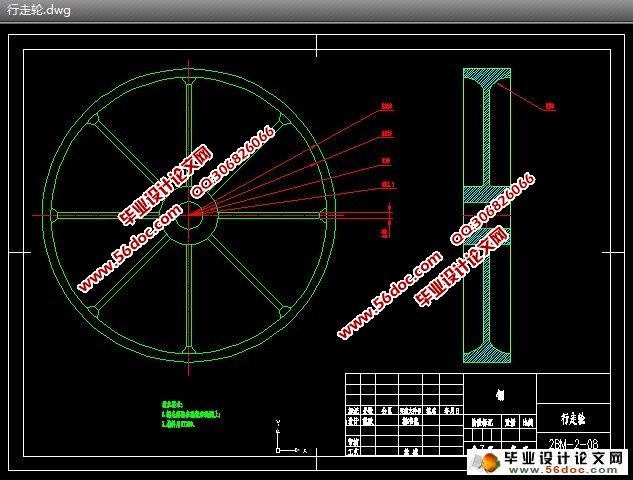

（9） 地轮直径：500mm
（10） 作业速度：1m/s
（11）传动形式：链传动
（12）土壤工作部件：锄铲式开沟器
（13）排种器：外槽轮式
（14）覆土器形式：拖环式
（15）镇压轮：复合圆锥式
（16）种箱容积：30L
2.2 基本结构及工作原理
2.2.1 基本结构：
该马铃薯播种器预计由机架、开沟器、输种管、输肥管、覆土器、种箱、肥箱、排种器以及镇压轮构成，在机架的前梁上有上、下悬挂架用于与拖拉机连接；种、肥箱侧板固定在机架中间横梁的上方，前边为肥箱，后边为种箱，下边固定排肥、排种装置[7]。在肥箱前面有一根安装开沟器的梁，通过U型螺栓将开沟器的扁钢锁住，从而可以调节开沟深度，开沟器在横梁上可根据需要进行横向移动来调节行距；机架的后梁用来连接镇压轮。
2.2.2 工作原理
本机通过上、下悬挂与拖拉机相连，拖拉机前进时输出动力带动播种器工作，作业速度为1m/s。机具工作的动力来源为：行走轮随拖拉机前进转动输出的动力。行走轮随拖拉机前进而转动，由行走轮传递动力，在行走轮轮轴的两端各装一个传动链轮, 通过链条将力矩传给中间传动链轮，再由中间链轮将动力传给排种排肥装置,通常情况下地轮直径较大，工作时不易发生打滑等现象，并且传动可靠。播种器工作时，拖拉机通过动力输出轴将动力传递给行走轮，行走轮上的主动轴将动力传递给中间轴，行走轮随拖拉机前进而转动，通过链条将动力传给施肥、播种器构，排出的化肥和种子经输肥管与输种管进入开沟器，先后进入开好的地沟中，为了避免烧坏种薯，化肥应位于种子下方5 cm 处，覆土器进一步覆盖种沟，镇压轮的圆锥滚筒随即以均匀适当的压力压密种床[8]。
目 录
摘要 Ι
关键词 Ι
1 前言 1
1.1 课题的意义 1
1.2 国内外马铃薯播种器的发展 1
1.2.1 国外马铃薯播种器的发展 1
1.2.2 我国马铃薯播种器的发展 1
2 总体设计 2
2.1 主要技术参数 2
2.2 基本结构及工作原理 3
2.2.1 基本结构 3
2.2.2 工作原理 3
2.3 配套动力选用 3
3 传动装置的设计计算 4
3.1 传动路线的确定 4
3.2 传动比的计算 4
4 排种器的选型设计 4
4.1 种箱结构参数的设计 4
4.1.1 种箱尺寸的确定 4
4.1.2 种箱容积的计算 5
4.2 排种器的选型与计算 5
4.2.1 马铃薯播种器对排种器的性能要求 5
4.2.2 现有排种器的类型和特点 6
4.2.3 排种器的选型 6
4.2.4 中间轴的计算 7
4.2.5 滚子链传动的设计计算 10
4.2.6 升运链相关系数确定 11
5 排肥器的选型设计 11
5.1 排肥器的性能要求 11
5.2 选用排肥器的种类和特点 12
5.3 排肥量的计算 13
6 开沟器的选型设计 13
6.1 开沟器的性能要求 13
6.2 现有开沟器的种类和特点 13
6.3 开沟器的选型 14
6.4 开沟器结构参数的确定 14
6.4.1 入土角α的确定 14
6.4.2 切土角β的确定 14
6.4.3 铲翼张角γ的确定 14
6.4.4 开沟器外形尺寸的确定 14
7 输种管的选型设计 15
7.1 输种管的性能要求 15
7.2 输种管的选型 15
7.3 输种管参数的确定 15
7.3.1 输种管的直径 15
7.3.2 输种管的倾斜度与长度 16
8 覆土器的选型设计 16
8.1 覆土器的种类和特点 16
8.2 覆土器的选型 16
8.3 覆土器性能结构参数的确定 16
9 镇压轮的选型与设计 17
9.1 镇压轮的使用条件 17
9.2 设计要求 17
9.3 结构设计 17
10 行走轮的选型设计 18
10.1 行走轮的设计要求 18
10.2 行走轮的结构 18
10.3 行走轮的安装 18
10.4 行走轮转速的计算 19
11 结论与建议 19
11.1 结论 19
11.2 建议 20
参考文献 20
致谢 21
|
