简易播种机的设计(农业机械)

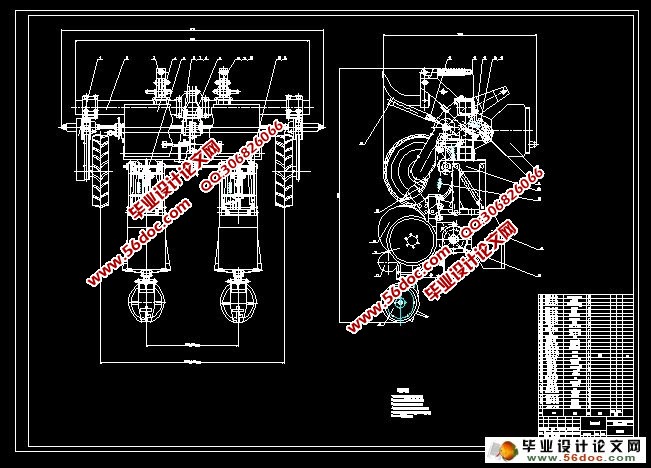

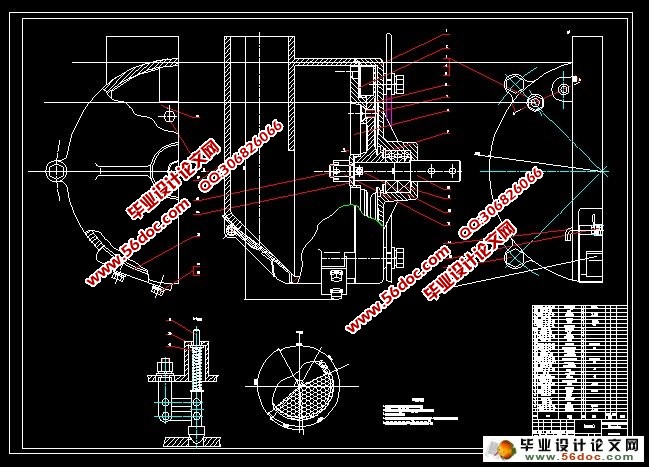

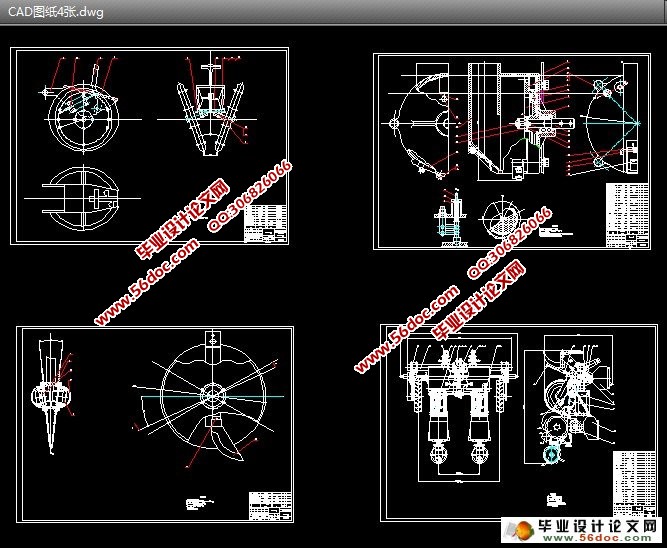

简易播种机的设计(农业机械)(选题审批表,任务书,开题报告,中期检查表,论文说明书12700字,CAD图4张)
摘  要：通过研究国内外播种机的发展趋势，该设计主要是对能同时完成开沟---施肥---播种---压种---覆土的播种机进行研究。该简易播种机是双行播种，使其提高工作效率和减少燃料损耗。该设计主要研究其传动部分与执行部分，特别是传动部分的链传动设计，用CAD绘制出总装配图与部分其它部件装配图，通过该设计，可有助于我们更深入的了解双行简易播种机并且我发现该播种机具有良好的经济效益，技术也比较完善，由于现代中国农业正处于高速发展时期，故农业机械的需求也越来越大，因此其市场发展空间很大。
关键词：双行；播种机；传动部分；执行部分；设计

The Design of A Simple Seeder
Abstract: Through the development trend of the research at home and abroad seeder, the design can simultaneously of ditching --- fertilization --- sowing --- Pressure --- casing seeder research. The simple seeder is a double-row planting, to improve efficiency and reduce fuel consumption. The design study of the transmission part of the operative part, transmission part of the chain drive design, CAD drawing, assembly drawing of the general assembly drawings and some other parts, the design can help us a better understanding of the double lines of simple seeder and I found that the seeder has good economic benefits, the technology has also improved, modern Chinese agriculture is in a period of rapid development, the demand for agricultural machinery is also growing, so the market space for development.
Key words: Double row; seeder; transmission parts; execution part; design

  由本播种机为主要农业作业机器的播种过程的主要部件是排种器、导种管构成，具有成本低，使用方便，性能优良等优点，适合批量生产。因此经济上可行。
4  设计原理以及方案的分析
4.1  设计原理
     本次设计采用型孔式的排种器，配合输肥管、导种管、输种管、开沟器、镇压器等组成，来实现播种机的一次性播种过程，来完成播种机的从开沟---施肥---播种---压种---覆土的全过程。
4.2  设计方案
    播种机可分为多种，如撒播机、条播机、点播机等。该设计主要适用于玉米的播种，故采用机引式点播机。通过查阅资料知该播种机由施肥铲装配。播种机由排肥部件、开沟部件、排种部件等构成。其主要部件是排种器，排种器分为型孔式、和气吸式等，这里采用型孔式排种器。排肥器有外槽轮式和滚轮式 。由于外槽轮式结构较简单，适于排施流动性好的松散化肥和复合粒肥，故采用。而开沟器也分为多种，结合设计要求等，我们采用双圆盘开沟器。初步思想是：施肥部件开沟并施肥，破茬圆盘将杂物切断，开沟器开沟，排种器排种，镇压轮覆土，完成作业。

参数设计
5.3.1  农艺技术指标（玉米）
    外形尺寸（长*宽*高）：2800*1620*1100（mm）
    作业行数：2行
    行    距：500～700（mm）
    施肥深度：30～70（mm）可调
    施 肥 量：每公顷150kg～750kg
    播种深度：30～50（mm）可调
    粒距合格率:≥80%
    配套动力：11～16（kw）
    作业速度:5～7(km/h)


目    录
摘要…………………………………………………………………………………………1
关键词………………………………………………………………………………………1
1  前言………………………………………………………………………………………1
2  设计要求及设计所达到的目的…………………………………………………………2
    2.1  设计基本要求……………………………………………………………………2
2.2  目的………………………………………………………………………………2
3  设计依据和可行性分析…………………………………………………………………2
    3.1  设计依据…………………………………………………………………………2
3.2  可行性分析………………………………………………………………………2
4  设计原理及方案的分析…………………………………………………………………3
    4.1  设计原理…………………………………………………………………………3
    4.2  设计方案…………………………………………………………………………3
5  总体结构设计……………………………………………………………………………3
    5.1  播种机的工作原理与过程………………………………………………………4
    5.2  播种机的结构形式………………………………………………………………4
    5.3  参数设计…………………………………………………………………………4
        5.3.1  农艺技术指标（玉米）…………………………………………………4
        5.3.2  工作幅宽…………………………………………………………………4
        5.3.3  生产率……………………………………………………………………4
        5.3.4  总体配置…………………………………………………………………4
6  传动部分的设计…………………………………………………………………………5
    6.1  设计思想…………………………………………………………………………5
6.2  传动装配…………………………………………………………………………5
6.3  链传动设计………………………………………………………………………6
6.3.1  链传动参数选择依据……………………………………………………6
        6.3.2  排肥传动…………………………………………………………………6
        6.3.3  排种传动…………………………………………………………………8
        6.3.4  传动装置的运动和动力参数……………………………………………8
        6.3.5  播种机组工作阻力P和机组消耗功率W………………………………9
7  执行部件设计……………………………………………………………………………9
    7.1  排种器的组成……………………………………………………………………9
        7.1.1  排种器要求……………………………………………………………10
        7.1.2  排种器选择……………………………………………………………10
    7.2  排肥部件………………………………………………………………………11
        7.2.1  排肥器要求……………………………………………………………11
        7.2.2  排肥器选择……………………………………………………………11
8  其它部件设计…………………………………………………………………………11
    8.1  开沟部件………………………………………………………………………11
    8.2  破茬部件………………………………………………………………………12
    8.3  限深轮部件……………………………………………………………………13
    8.4  压实轮…………………………………………………………………………13
8.5  镇压部件………………………………………………………………………13
8.6  支承轮的设计…………………………………………………………………14
    8.7  机架的设计……………………………………………………………………14
8.8  施肥部件………………………………………………………………………14
9  种、肥箱容积的设计与计算……………………………………………………………14
    9.1  种箱容积的计算………………………………………………………………14
    9.2  肥箱容积的计算………………………………………………………………15
10  部分部件装配…………………………………………………………………………15
    10.1  支承轮装配……………………………………………………………………15
    10.2  铲式施肥开沟器装配…………………………………………………………16
    10.3  肥箱装配………………………………………………………………………17
    10.4  玉米播种单体装配……………………………………………………………17
    10.5  机架总成………………………………………………………………………18
11  部件的安装……………………………………………………………………………18
12  播种前的准备…………………………………………………………………………19
13  使用注意事项…………………………………………………………………………22
14  使用安全………………………………………………………………………………22
15  维护、保养和保管……………………………………………………………………23
16  常见故障与排除………………………………………………………………………23
17  经济效益分析…………………………………………………………………………24
18  结论……………………………………………………………………………………24
参考文献……………………………………………………………………………………24
致谢…………………………………………………………………………………………25
