摘 要：桥式起重机是一种提高劳动生产率重要物品搬运设备，主要适应车间物品搬运、设备的安装与检修等用途。桥式起重机由桥架、小车运行机构、大车运行机构和电气设备构成。在系统整体设计中采用传统布局的典型结构，小车运行机构采用集中驱动。起升机构滑轮组采用双联滑轮组，重物在升降过程中没有水平移动，起升过程平稳，且钢丝绳的安装和更换容易。相应的卷绕装置采用单层卷筒，有与钢丝绳接触面积大，单位压力低的优点。在起升机构中还涉及到钢丝绳、减速器、联轴器、电动机和制动器的选择等。小车运行机构中涉及小车轮压计算、小车车轮、小车轨道、减速器、联轴器、电动机和制动器的选择计算等。
关键词：桥式起重机；起升机构；小车运行机构；大车运行机构
The Design of Machinery of the 18-ton Bridge Crane
Abstract：Bridge crane is a significant increase labor productivity goods handling equipment, primarily to carry goods workshops, equipment installation and maintenance, and other purposes. Beam from the bridge crane, the trolley running, traveling mechanism and electrical equipment constituted. The overall design of the system using the traditional layout of the typical structure and operation of institutions used car driven focus. Pulley group or agency from using double-pulley blocks, heavy objects in the process of lifting the level of no movement, or from the process smooth, and the installation and replacement of wire rope easily. Winding installations in the corresponding single reel, a large area of contact with the rope, the advantages of low pressure units. In lifting bodies also involves rope, reducer, couplings, electrical and brake the choice. Vehicles involved in the operation of institutions pressure on the wheels, car wheels, car track, reducer, couplings, electrical and brake the choice of calculation.
Key words：bridge crane; hoisting mechanism car; agencies operating; cane traveling mechanism
主要技术参数
名 称 数 据
最大起重量 18t
粱跨度 31500mm
起升速度 18～28m/min
起升高度 14mm
起重机运行速度 80～95m/min
起升机构运行速度 40～45m/min
原始参数
机构工作级别:M6, 采用双联滑轮组,倍率: m=4，起升质量: = 18t，起升速度: ～ ，初取 。
3.1.2 设计步骤
（1）吊钩形式选择。吊钩采用倍率m=4的双联滑轮组,故采用长形吊钩组，吊钩用普通的短吊钩。
（2）吊钩结构及制造方法的确定。选用吊钩断面为梯形的吊钩,其受力情况合理.用锻造方式制造,材料为20钢,机加工前热处理,硬度小于或等于156HBS。
（3）吊钩主要尺寸的确定
目 录
摘要………………………………………………………………………………1
关键词……………………………………………………………………………1
1 前言………………………………………………………………………2
1.1 桥式起重机简介…………………………………………………………2
1.2 普通桥式起重机的主要组成部分 ………………………………………2
1.2.1 小车………………………………………………………………2
1.2.2 大车………………………………………………………………2
1.2.3 动力装置和控制系统……………………………………………2
1.3 普通桥式起重机的运行方式 ………………………………………… 3
2 设计任务及参数…………………………………………………………………3
2.1 主要技术参数 …………………………………………………………3
2.2 起重机工作机构的级别 ………………………………………………3
3 小车起升机构的设计计算……………………………………………………3
3.1 吊钩组的设计计算………………………………………………………3
3.1.1 原始参数……………………………………………………………3
3.1.2 设计步骤……………………………………………………………3
3.2 滑轮组的设计计算 …………………………………………………8
3.2.1 滑轮结构形式及相关尺寸确定……………………………………8
3.2.2 滑轮直径确定………………………………………………………8
3.2.3 吊钩组上滑轮轴的计算……………………………………………8
3.2.4 滑轮轴承的选择计算……………………………………………9
3.3 钢丝绳的选择计算 ……………………………………………………10
3.3.1 钢丝绳的最大静拉力………………………………………………10
3.3.2 钢丝绳的选择………………………………………………………10
3.3.3 钢丝绳的标记选取钢丝绳为………………………………………11
3.4 卷筒的设计计算…………………………………………………………11
3.4.1 卷筒类型的初步选择…………………………………………11
3.4.2 卷筒直径的确定………………………………………………11
3.4.3 双联卷筒长度和壁厚的确定……………………………………11
3.4.4 卷筒强度的计算…………………………………………………12
3.4.5 卷筒的抗压稳定性验算…………………………………………13
3.5 钢丝绳在卷筒上的固定计算…………………………………………14
3.5.1 固定方法的选择…………………………………………………14
3.5.2 绳尾固定处拉力计算……………………………………………14
3.5.3 螺栓预紧力计算…………………………………………………14
3.5.4 螺栓强度验算……………………………………………………14
3.5.5 压板的选取……………………………………………………15
3.6 起升机构的设计计算……………………………………………………15
3.6.1 原始参数………………………………………………………15
3.6.2 设计计算步骤……………………………………………………15
4 小车运行机构的设计计算………………………………………………………20
4.1 原始参数…………………………………………………………………20
4.2 小车运行机构布局图……………………………………………………20
4.3 驱动方案初步确定……………………………………………………20
4.3.1 轮与轮道的选取…………………………………………………20
4.3.2 运行阻力计算…………………………………………………21
4.3.3 电机的选择……………………………………………………22
4.3.4 减速器选择……………………………………………………22
4.3.5 联轴器的选择……………………………………………………23
4.3.6 制动器的选择……………………………………………………24
4.3.7 电机过载校检……………………………………………………24
4.3.8 起动时间与起动平均加速度的校验……………………………25
4.3.9 运行打滑验算……………………………………………………25
5 起重机主梁的设计计算 …………………………………………………… 26
5.1 桥式起重机主梁的设计计算主要涉及内容 …………………………26
6 大车运行机构的设计计算 ……………………………………………………29
6.1 大车运行机构的确定 …………………………………………………29
6.2 选择车轮和轨道并验算其强度 ………………………………………30
6.3 运行阻力计算 …………………………………………………………31
6.3.1 摩擦总阻力矩……………………………………………………31
6.3.2 运行摩擦阻力……………………………………………………31
6.4 选择电动机…………………………………………………………31
6.5 减速器的选择…………………………………………………………32
6.5.1 车轮转数…………………………………………………………32
6.5.2 机构传动比………………………………………………………32
6.5.3 验算运行速度和实际功率……………………………………32
6.5.4 启动工况下校核减速器功率…………………………………32
6.6 验算启动不打滑条件……………………………………………34
6.6.1 两台电动机空载时间启动时……………………………………34
6.6.2 事故状态…………………………………………………………34
6.6.3 制动器选择………………………………………………………35
7 安全装置的选择说明……………………………………………………………36
7.1 主要安全装置的说明……………………………………………………36
7.1.1 走台和栏杆………………………………………………………36
7.1.2 排障板………………………………………………………36
7.1.3 小车行程限位开关…………………………………………36
7.1.4 起升高度限位开关…………………………………………36
7.1.5 大车行程限位开关…………………………………………36
7.1.6 缓冲器与挡铁………………………………………………36
参考文献 …………………………………………………………………………37
致谢…………………………………………………………………………………37
附录…………………………………………………………………………………38
附录
附录1：卷筒零件CAD图（A3×1）

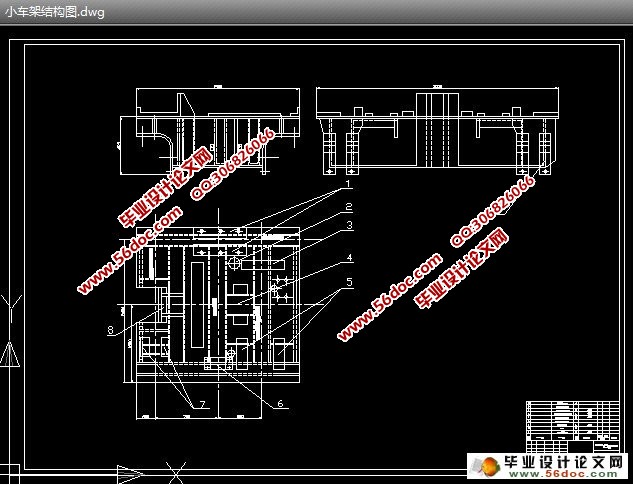

附录2：小车架结构CAD图（A0×1）

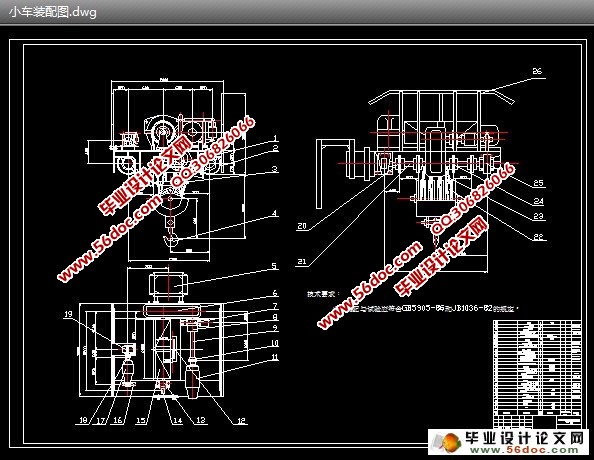

附录3：小车装配CAD图（A0×1）

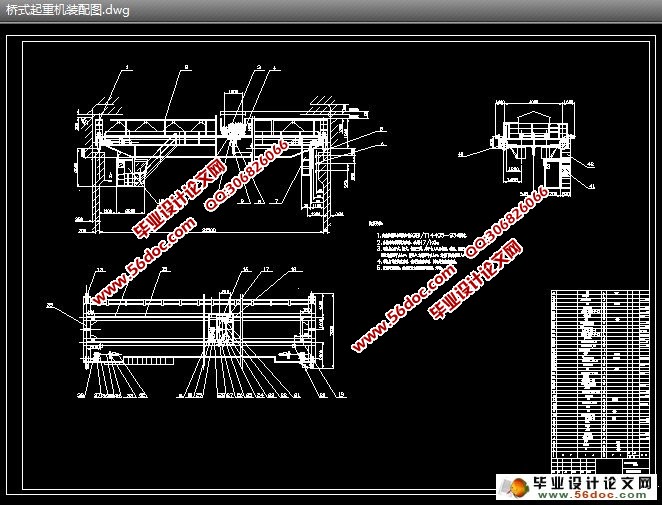

附录4：桥式起重机装配CAD图（A0×1）
|
