谷物流化床干燥器设计(农业机械)(含CAD零件图,装配图)

来源:wenku7.com  资料编号:WK710616 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK710616
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

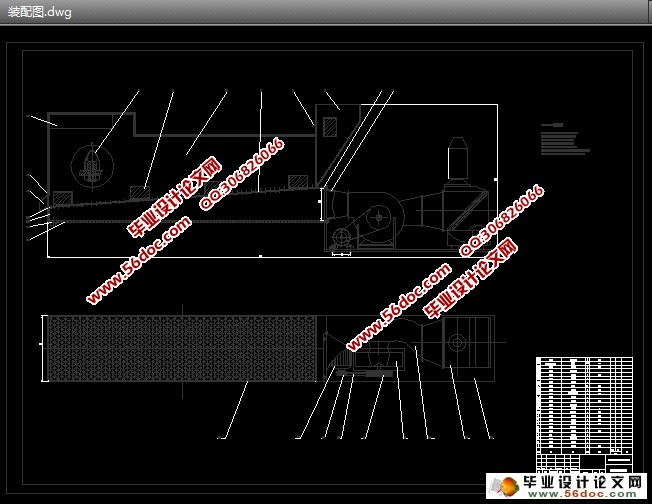

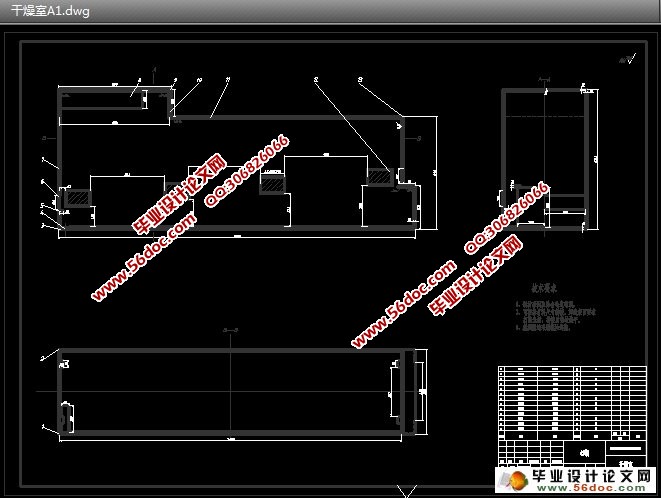

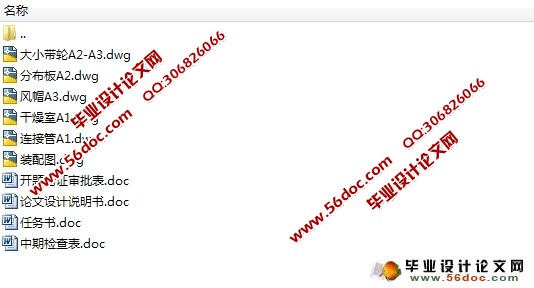

谷物流化床干燥器设计(含CAD零件图,装配图)(任务书,开题报告,中期检查表,论文说明书13200字,CAD图6张)
摘  要:采用流化床干燥技术可使谷物能及时干燥到符合贮存的安全水分条件,能提早收获谷物,既保证谷物质量,又减少每年因不能及时干燥而造成的巨大损失。本设计阐述了一种能应用于广大农村地区,特别是南方农村地区的小型谷物流化床干燥机,对其烘干工艺、工作原理及主要结构进行了论述,对热风系统,干燥室,风机,分布板等主要部件进行了设计计算, 本机具有它的优越性.与原有干燥机相比,其具有结构简单、质量轻、干燥均匀等优点,而且体积小,价格便宜。
关键词:流化床; 干燥; 谷物; 设计;

DESIGN of FLUID-BED DRYING MACHINE for CORN
Abstract:  The adopt of fluid-bed drying ,which can dry cereal in time, contribute cereal to meet the safety condition of moisture for storage, so we can harvest cereal ahead of time on condition of the guarantee of quality of cereal and the reduction of loss for cereal′s untimely drying. This thesis states a kind of small-sized fluid-bed dryer, which was design for the drying of cereal in most rural area, especially in rural area of the southern part of China. This paper presents the drying process-flow, construction and drying parameters of the dryer and designed hot air system, drying rooms, fans, distribution panels and other major components for the machine. The machine has its advantages. The new type dryer is characterized not only by simple and light structure, practicality and uniform drying, but also by its small bulk and substantial price.
Key words:  Fluid-bed; Drying; Cereal; Design

机型的拟定及说明
设计一台结构简单,占用体积小,价格低廉,生产率较高,以干燥稻谷为主的小型谷物干燥机。对其基本要求有:
(1)可用半机械化, 但投资及运行成本低,且能干燥其他农副产品;
(2)每天能将3吨含水率为 =22%的湿谷干燥至 =13.5%,谷物干燥后的温度
 =40℃;
(3)稻谷通过一次流化床加热时间约为30秒,每一流程中,干燥机体内降水幅度为1.5%,稻谷平均小时降水率 =3%,每小时谷床能通过的谷物量为6吨;
(4)夏天天气较差时,外界空气温度 =30℃,相对湿度 =90%;
(5)进入干燥机的干燥介质平均温度 =60℃,废气平均温度 =38℃;
(6)以南方普遍使用的家用煤为干燥机的燃料,其基本成分为:C=67.7%,H=3.1%,O=4.7%,N=1%,S=0.7%,W=6%,A=16.8%,V=8%。


谷物流化床干燥器设计(农业机械)(含CAD零件图,装配图)
谷物流化床干燥器设计(农业机械)(含CAD零件图,装配图)
谷物流化床干燥器设计(农业机械)(含CAD零件图,装配图)
谷物流化床干燥器设计(农业机械)(含CAD零件图,装配图)


目    录
摘要…………………………………………………………………………………… 1
关键词………………………………………………………………………………… 1
  1 前言………………………………………………………………………………… 2
    1.1 研究背景和意义………………………………………………………………… 2
1.2 国内外研究现状 …………………………………………………………………2
1.3 研究目的………………………………………………………………………… 3
2 关于流化床干燥技术 ………………………………………………………………3
3 机型的拟定及说明 …………………………………………………………………5
4 选定干燥介质 ………………………………………………………………………6

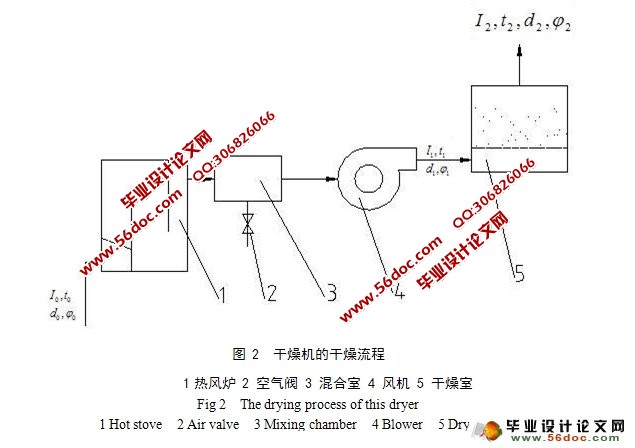

5 制定干燥工艺流程并画出示意草图 ………………………………………………6
