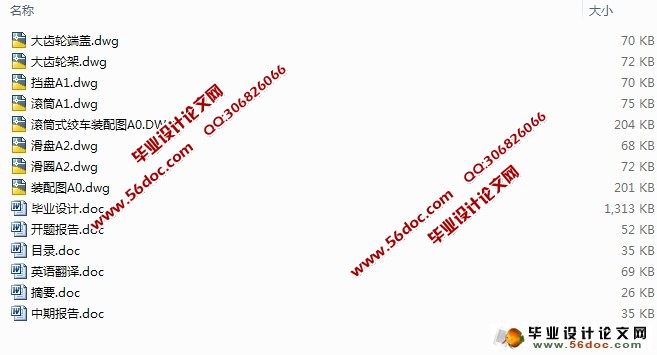

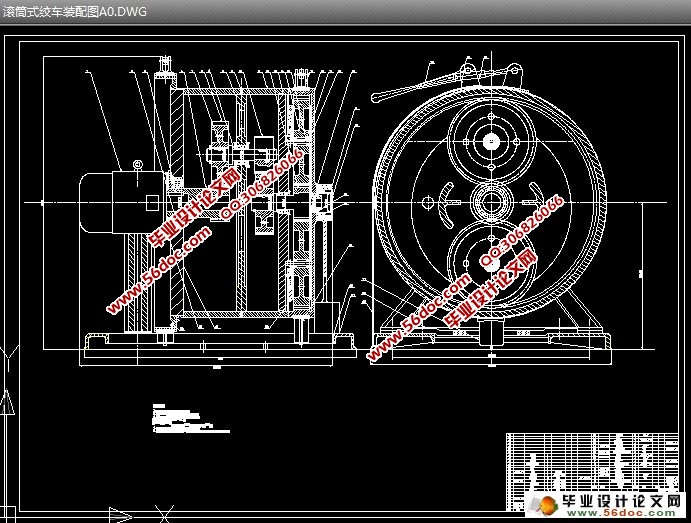

滚筒式绞车的总体设计(含CAD零件图装配图)(开题报告,中期检查表,外文翻译,论文说明书16800字,CAD图8张)
摘 要
滚筒式绞车是结合了提升绞车JT0.8 ×0.6型号的技术参数以及调度绞车JD-11.4行星齿轮传动结构来设计的。目的是使此提升绞车能在节省空间的条件下完成较大的传动比的要求。目前，很多提升轿车都向着标准化、体积小、重量轻、结构紧凑、高效节能、寿命长、噪音低、一机多能、大功率、外形简单等方向发展。因此，使得我们需要在结构上对提升机进行改进，而调度绞车的行星齿轮传动对此改进将会起到很大的作用，因为行星轮传动具有较大的传动比、高效、噪音小、结构紧凑等特点，刚好可以满足上述要求。因此，我的毕业设计“滚筒式绞车”就是对两种绞车在结构和性能上的综合，使其达到最优的设计效果，具有所需的功能。
本次设计主要对两级外啮合传动和一级行星轮传动、滚筒结构、制动器等进行了详细的设计。
关键字：滚筒式绞车 提升绞车 调度绞车 行星齿轮
Abstract
The roller type car is a technique to joins together to promote the winch JT0.8*0.6 model numbers parameter and adjust a degree the winch planet JD-11.4 wheel gear spreads to move the construction to design of.The purpose is a request to make this promote winch can complete while saving the spatial term bigger spreading move the ratio.Current,a lot of promote the winch all the facing standard series turns,the physical volume is small,the weight is light,construction tightly packed,economize on energy efficiently,the life span is long,low noise,a machine can much,big power,shape etc.direction development.Therefore,make us needing on the construction to promote the winch proceed the improvement,but adjusts a very big function,because the planet wheel gear spreads to move to have the very big spreading moves the ratio,efficiently,the noise is small,the characteristics of the construction tightly packed,can satisfy the above request at the right moment.Therefore,my graduate design "roller type winch"g is to two kinds of winches to go forward with the function at the construction the line synthesizes,making its attain the superior turning.
The design of the two main transmissions and meshing with a planetary gear transmission, the drum structure, such as brake carried out a detailed design.
Key word：the roller type winch promote the winch adjust a winch improvement
题目是“滚筒绞车“主要是利用JT0.8×0.6型提升绞车的技术参数，以及JD-11.4型调度绞车的结构（行星齿轮传动）来进行产品的改良。也就是把JT0.8×0.6型提升绞车做成JD-11.4型调度绞车的形式。这样，可以相对节省一定的空间，使得绞车结构紧凑。
目 录
前 言 1
第一章 概述 2
1.1、绞车的发展 2
1.1.1 我国绞车的发展 2
1.1.2 国外绞车的发展 2
1.1.3 国内外水平对比 3
1.1.4 总体发展趋势 4
1.2 提升绞车简述 4
1.3 调度绞车简述 5
1.4 滚筒式绞车设计思路 5
第二章 滚筒绞车总体结构设计方案 7
2.1 总体设计方案 7
2.2 系统概述 7
第三章 局部方案设计 9
3.1 驱动形式 9
3.2 减速箱的选用 10
3.3 传动方案 10
3.4排绳方案 11
3.5 电气控制方案 11
第四章 传动方案的选择及滚筒的设计 14

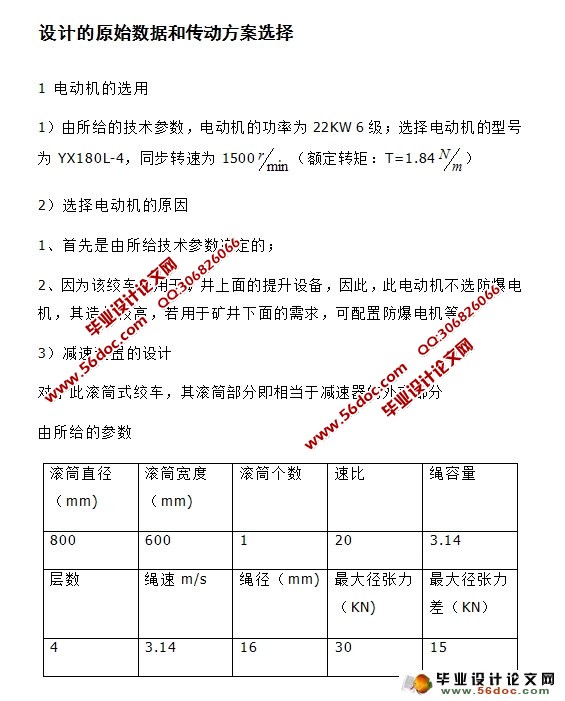

4.1 设计的原始数据和传动方案选择 14
4.2 传动方案选择 15

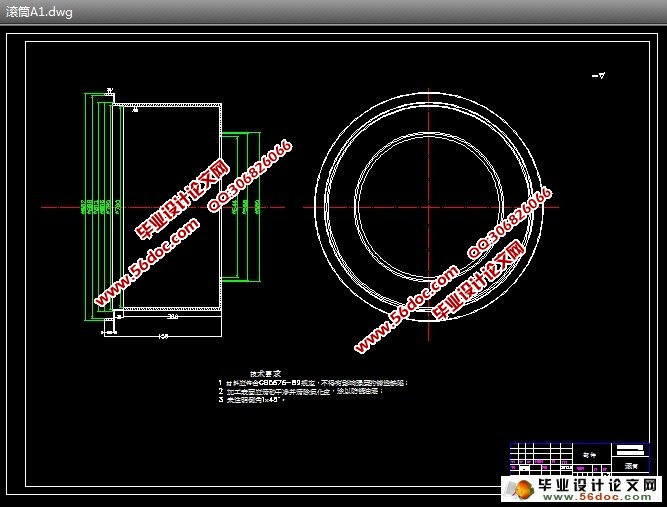

4.3 滚筒的设计 15
4.4 制动装置设计 16
第五章 传动系统的设计 18
5.1传动比的设计与计算 18
5.2 减速装置的传动比分配计算 19
5.3 传动装置的运动参数计算 20
5.4 齿轮的传动设计 22
5.5 轴的设计及计算 40
5.6 滚动轴承的校核计算 47
5.7 键的强度计算 48
第六章 行星架结构设计 49
6.1 行星架形式的确定和材料的选定 49
6.2行星架的技术要求 49
第七章 滚筒式绞车制动器的设计 52
7.1 制动器的形式和常用安全装置 52
7.2 制动器的选用和设计 54
第八章 滚筒式绞车的使用与说明 57
8.1 使用与维护 57
8.2 绞车的润滑 58
8.3 绞车的装配及检验 59
8.4 绞车的修复与零部件的更换 60
8.5 绞车的拆卸 60
结 束 语 62
致 谢 63
参考文献 65
|
