新型旋耕机的设计(含CAD零件图装配图)

新型旋耕机的设计(含CAD零件图装配图)(论文说明书9600字,CAD图8张)
摘  要：新型水旱两用旋耕机具有体积小，重量轻，性能好，操作容易，转动方便，适应性广，价格合宜，水旱两用旋耕机机动灵活，一般中小型机械厂、农机厂均可生产制造的要求。如果设计成功,本机可进行旱田旋耕、水田耙整等项作业，能弥补现有旋耕机存在功能较单一、生产效率偏低等不足之处。
关键词：水田旋耕机；创新设计；驱动轮性能

The design of the new Rotary
Abstract：The floods, droughts and dual-use Rotary machine has small size, light weight, performance, and easy to use, easy rotation. it wide adaptability and affordable. Floods, droughts and dual-use rotary machine has tiller-mobile and flexible.Small and medium-sized general machinery factory. The agriculture of factories can manufacturing requirements. If it can successful design, this machine can be floods and drought rotary,and it can rake the whole paddy field’s operations. It can to cover the existing functions of a rotary-existence’s single and low production efficiency, such as inadequate.
Key words：Floods, droughts and dual-use rotary machine; innovative design;the performace of driving wheel

设计的内容
我设计的是一台水田耕整机，与黄海－12（15）马力手扶拖拉机相匹配。主要用于水田耕作，也可进行旱田耕作。为达到水旱两用旋耕机体积小，重量轻，性能好，操作容易，转动方便，适应性广泛，价格合宜，水旱两用旋耕机机动灵活，一般中小型机械厂、农机厂均可生产制造的要求，设计主要内容有：
2.1.1  总体设计：设计总体方案，采用中间链式传动；绘制总装图、田间作业状态图。
2.1.2  零部件设计：旋耕部件图、尾轮部件图、传动轴、齿轮、链轮、箱体、刀辊等零件图、有关计算、校核等。
（1）调研、收集相关资料，研究国内外各种旋耕机械的现状与发展趋势，结合实际情况，拟定结构方案。
（2）与黄海－12（15）马力手扶拖拉机相匹配，中间传动，固定联接。设计内容包括机架、传动系统、刀辊、尾轮等，要求结构简单、紧凑、重心平衡。该机可用于水田耕整地，也可进行旱田旋耕。各项性能指标应达到国家标准和农艺要求。
（3）编制设计计算说明书等文件。
2.2  设计依据
（1）设计相配套的黄海－12（15）马力手扶拖拉机有关技术数据；
动力输出轴传速：554转/分；输出齿轮模数：3mm； 齿数：17；
轴距（mm）：800，740，630，570可调；
轮胎宽度：200mm；胶轮外径：600mm；铁轮（水田用）外径：800mm；
动力输出齿轮中心轴离地高度：410mm（胶轮）；
行驶速度（km/h）：1.4，2.5，4.1，5.3；
（2）耕耘机械国家标准：GB/T 5668.1-1995 旋耕机；
（3）开沟机械国家标准：GB/T 7227－1987开沟机；
（4）新型水田耕整机主要技术参数
刀辊转速：200r/min左右；
耕深：①水田作业1４cm；②旱田作业１２cm；
旋耕幅宽：100cm；
（5）产品寿命：按5年，每年工作800小时计算。


目    录
摘  要    1
关键词    1
1 前言    2
2 总体设计    2
2.1  设计的内容    3
2.2  设计依据    3
2.3  设计要求    4
3  总体方案论证    4
3.1  中间链传动结构方案的设计    4
3.2  主要结构、参数的设计与选择计算    5
3.2.1  耕深H和刀滚半径Rmax    5
3.2.2  机组前进速度     5
3.2.3  刀片运动参数S、λ和     5
3.2.4  功率及耕副宽度的计算    7
3.3  旋耕刀滚的设计    9
3.3.1  弯刀结构设计的确定    9
3.3.2  刀座间距 和弯刀总数 的设计和计算    9
3 . 3. 3  弯刀在刀轴上的优选排列设计    9
3.4  双油封和挡草圈的设置    10
3.5  旋耕机主要技术规格及基本参数    11
4  总体结构的布置与设计    11
4.1  传动结构的设计    11
4.2  主要结构的分析设计    11
4.2.1  旋耕刀轴的位置的设计    11
4.2.2  尾轮机构位置的设计    11
4.2.3  机组平衡性能    12
4. 2. 4  定刀齿的布置    12
5  链传动的设计与计算    13
5.1  链传动的设计计算    13
5.2  链轮设计计算    15
6  主要零部件强度计算    16
6.1  链传动的强度的磨损核算    16
6.2  传动轴的强度计算和疲劳强度校核    17
6.3  滚动轴承的计算和选择    20
6.3.1  轴承假定载荷Q值的计算    21
6.3.2  轴承工作能力系数C的计算    21
6 .3. 3  轴承选用    21
7  结论    21
参考文献    22
致    谢    22
附    录… 23

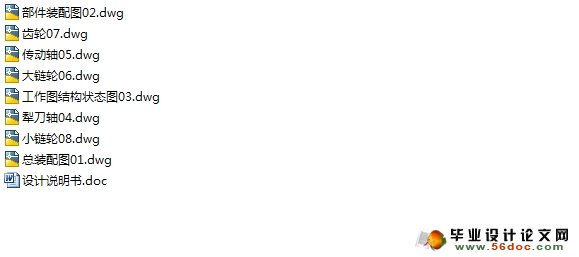

附录
序号        图名                  图号            图幅           张数

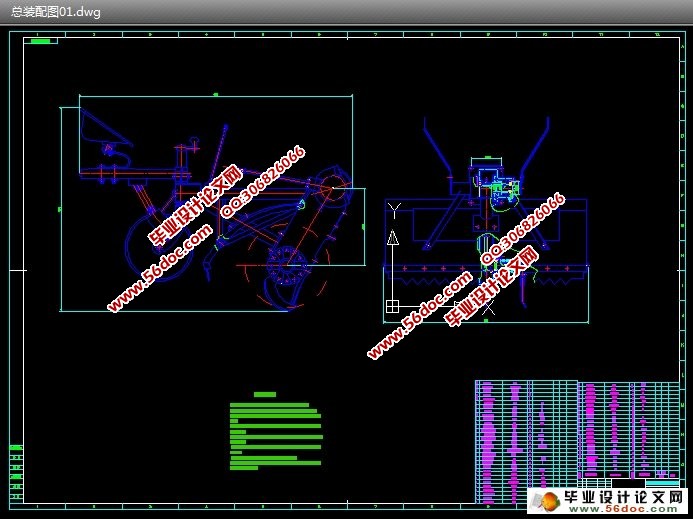

   1        总装配图                 01                            1

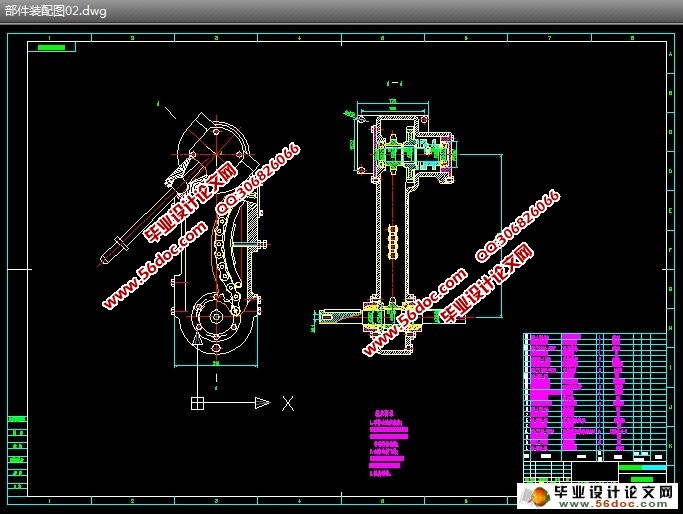

2        部件装配图               02                            1
3       工作结构状态图            03                            1

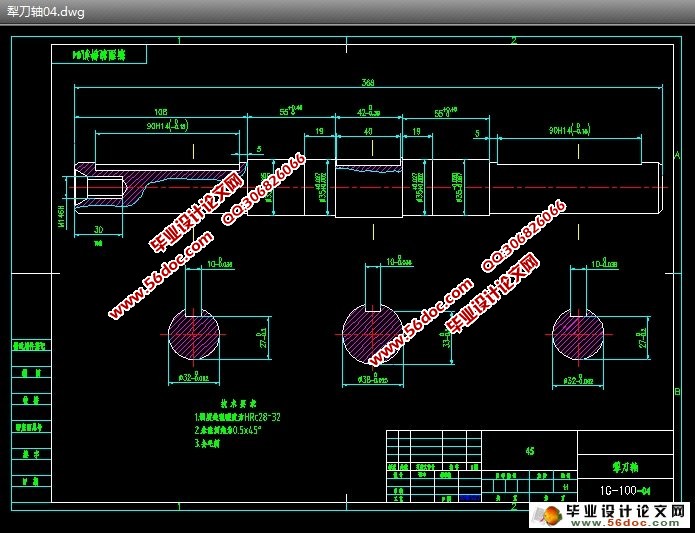

4         犁刀轴                  04                            1
5         传动轴                  05                            1
6         大链轮                  06                            1
7        犁刀传动齿轮             07                            1
8         小链轮                  08                            1
