一、机床夹具设计任务：

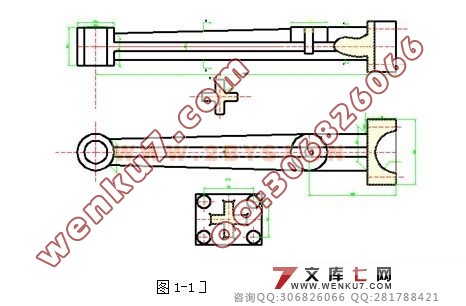

设计在立式钻床上钻进给箱齿轮轴零件如图1-1上的锥孔φ13mm的钻床夹具。
1．设计任务的分析
1) 孔φ13 mm可以通过钻、铰、扩削来完成。该孔的轴线方向的设计基准是右加工面，要求距离为133 mm，该尺寸精度由于是配做尺寸，所以通过钻模是完全可以保证的。
2) 本工序为单一的孔加工，夹具可采用固定式。(毕业设计)

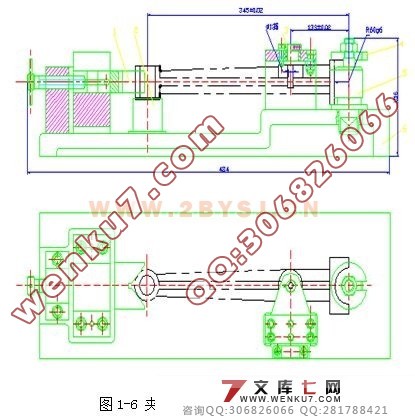

二．确定夹具的结构方案：
1、根据工序加工要求，工件在夹具中的定位方案如下：
如图所示：要夹住的工件主要尺寸。

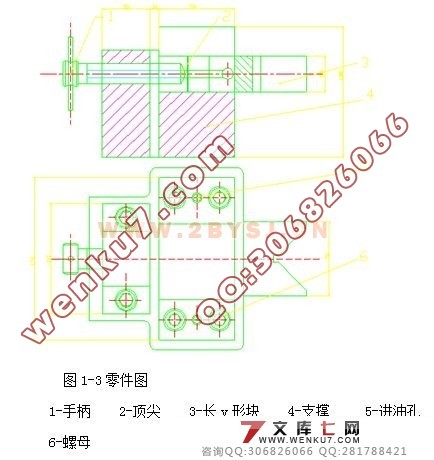

方案：以φ60的轴端面和4mm键槽为主要定位基准，长V形块限制4个自由度、、、，图1-2和1-3所示，定位心轴限制3个自由度。夹紧和定位装置共同限制了工件的六个自由度，符合六点定位原理，可使工件达到完全定位。另外，在小端的下端面增加一个定位支承，它与工件保持接触，其目的是防止在加工孔时工件的变形，增加工件的稳定性和刚度。
