吹风机凸模加工的数控编程及铣轴端槽夹具的设计(CAD,Proe三维造型)(任务书,设计说明书17700字,外文翻译,CAD图纸7张,Proe三维,答辩PPT)
摘 要
近些年来,随着数控机床、加工中心、柔性制造单元、柔性制造系统等现代化加工设备的广泛应用,使传统的机械加工的制造方法发生了重大变革,夹具的功能已经从过去的装夹、定位、引导刀具,转变为装夹、定位。而数字化的设备加工功能的扩大化,给今后夹具的快速定位、快速装夹提出了更高的要求。
按照不同的分类，夹具可分为多种类，本次设计主要介绍的是铣轴端槽夹具的设计，铣轴端槽夹具是机床夹具的一种，它主要包括定位支承元件、夹紧装置、连接定向元件、对刀元件或导向元件、其它装置或元件、夹具体 等六部分。
本设计介绍了夹具的发展史、国内外的研究动态、研究背景、用途和分类。除此之外，本设计还对铣轴端槽夹具的组成和工作原理进行了详细的介绍。
本次设计采用传统化的设计方法对铣轴端槽夹具的整体结构及其中各个零部件的结构、尺寸进行设计。另外,还用三维制图软件Pro/ENGINEER对铣轴端槽夹具的各零部件进行了三维制图和装配并且绘制了零件图和装配图的工程图。除此之外,还用UG对吹风机凸模的加工进行了数控编程。
关键词：夹具，零件图，设计，工程图，数控编程
ABSTRACT
In recent years , with the wide application of CNC machine tools, machining center, flexible manufacturing cell, flexible manufacturing systems and other modern processing equipment, the manufacturing method of the traditional mechanical processing of a major change, the fixture function from the past have been clamping, positioning, guide tool, into the clamping, positioning.Device processing function digital expansion, puts forward higher requirements for the rapid positioning, in the future the quick clamping fixture.
According to different classification, the fixture can be divided into many types,this design is mainly introduced in the shaft end groove milling fixture design,shaft groove milling fixture is a kind of machine tool fixture, which mainly comprises a positioning support element, clamping device, connection oriented elements, tool components or guide element, other devices or components,the six part of the clamp.
This article introduces the design of fixture development history, domestic and overseas research development, research background, purposes and classification. In addition, the design also makes a detail introduction on the shaft end groove milling fixture components and working principle.
The structure, size of the design with the traditional design method of the milling shaft groove clamp the overall structure and the various parts of the design. In addition, using three-dimensional mapping software Pro/ENGINEER on the shaft end groove milling fixture parts for 3D drawing and assembly drawing and parts drawing and assembly drawing of Engineering drawing. In addition, also the CNC programming and machining of blower punch with UG.
KEY WORDS: fixture, part drawing, design, engineering drawing, NC programming

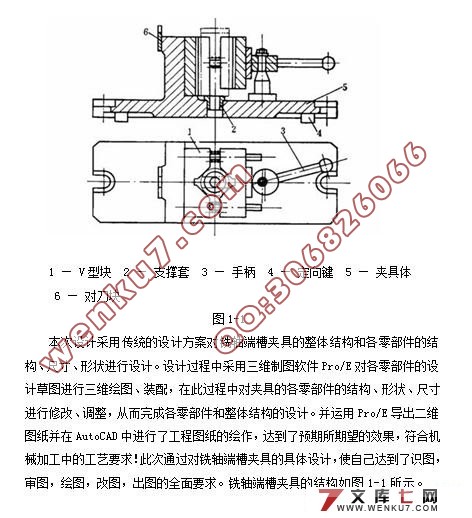

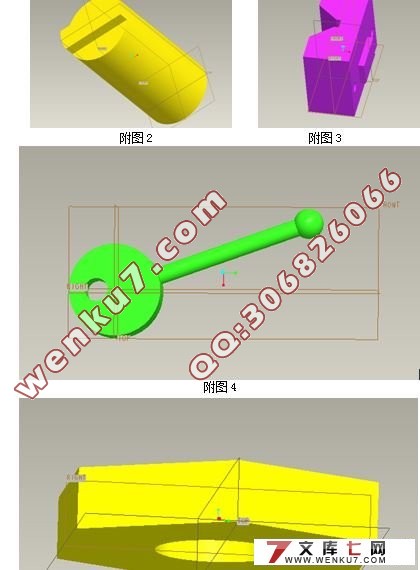

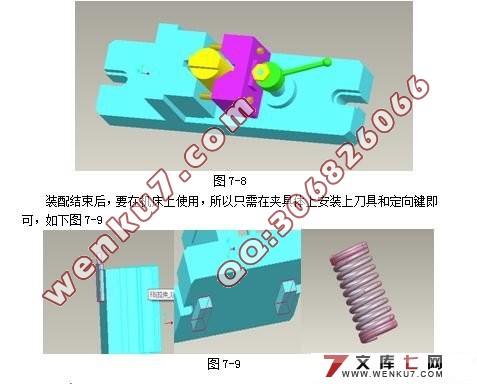

本设计中以机床夹具为例，介绍了夹具的不同分类及铣轴端槽夹具的基本结构和工作原理，并设计了铣轴端槽夹具的结构和其构成零部件的结构及尺寸。另外还用三维制图软件Pro/ENGINEER对的各零部件进行了三维制图和装配并且绘制了零件图和装配图的工程图。除此之外还用UG对吹风机凸模的加工进铣轴端槽夹具行了数控编程。本次设计的铣轴端槽夹具采用传统的设计方案并在其基础上进行了创新与改进，其特点在于结构简单、方便、轻巧其易于制造。
