摆臂加工工艺及夹具设计(含CAD零件图夹具图,工艺卡工序卡)

来源:wenku7.com  资料编号:WK718967 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK718967
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摆臂加工工艺及夹具设计(含CAD零件图夹具图,工艺卡工序卡)(论文说明书8000字,CAD图纸9张,,工艺卡,工序卡)
摘  要
本文是针对摆臂零件进行的加工工艺分析和专用夹具设计,主要内容包括零件图的分析、毛坯的选择、零件的夹紧定位、工艺路线的制定、刀具的选择、切削用量、零件在加工过程中的实时优化等。选用正确的机械加工方式,安排可靠的工艺流程。

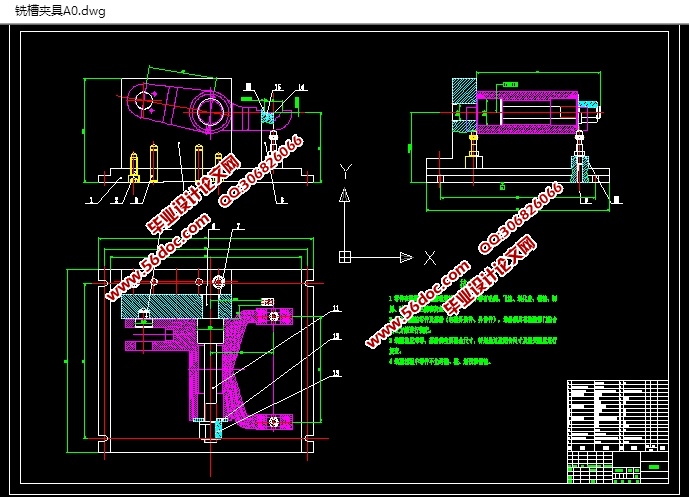

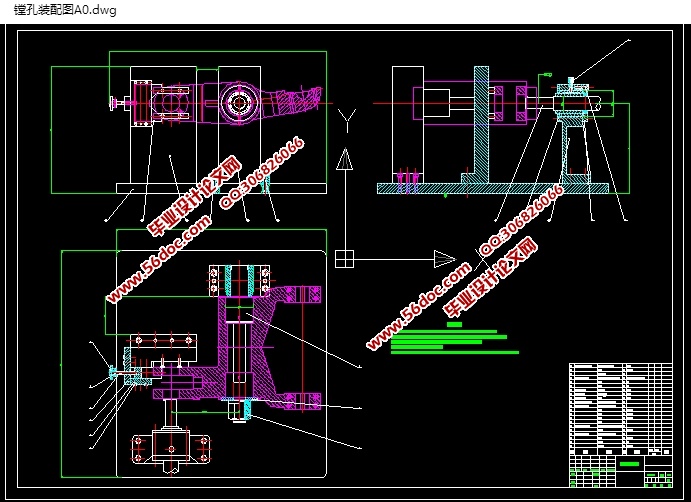

机床夹具种类繁多,我们采用最通用的夹具,尺寸更规范,更适用于专业生产厂家,并广泛应用于大批量生产。专用夹具为工件加工过程提供服务,需要根据各厂家的加工工艺过程来设计制造。夹具设计和本文的主要内容是,设计一个加工异形槽的气动夹具。
关键词:摆臂,加工方式,夹具,工艺流程

零件的作用

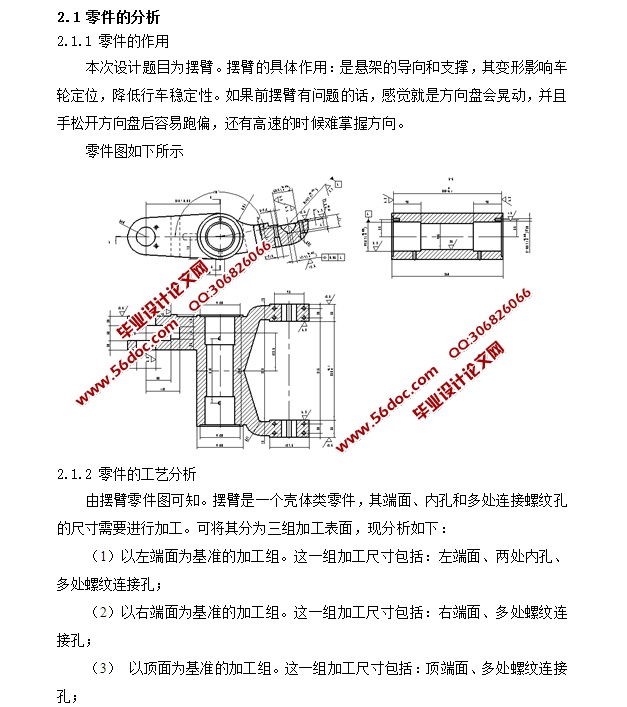

本次设计题目为摆臂。摆臂的具体作用:是悬架的导向和支撑,其变形影响车轮定位,降低行车稳定性。如果前摆臂有问题的话,感觉就是方向盘会晃动,并且手松开方向盘后容易跑偏,还有高速的时候难掌握方向。

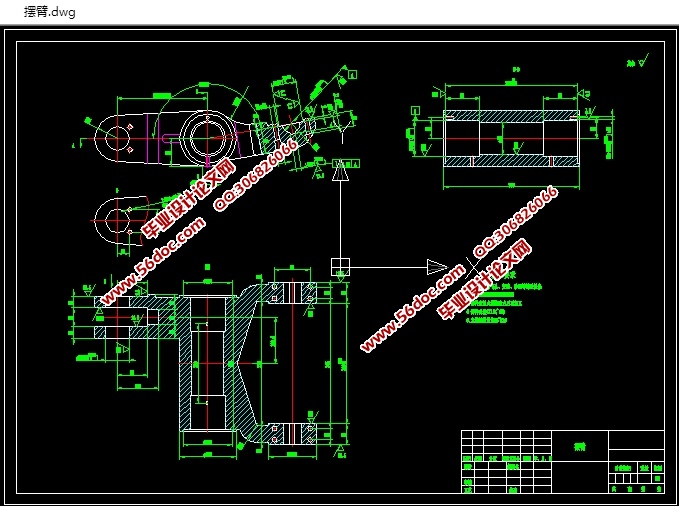

零件的工艺分析
由摆臂零件图可知。摆臂是一个壳体类零件,其端面、内孔和多处连接螺纹孔的尺寸需要进行加工。可将其分为三组加工表面,现分析如下:
(1)以左端面为基准的加工组。这一组加工尺寸包括:左端面、两处内孔、多处螺纹连接孔;
(2)以右端面为基准的加工组。这一组加工尺寸包括:右端面、多处螺纹连接孔;
(3) 以顶面为基准的加工组。这一组加工尺寸包括:顶端面、多处螺纹连接孔;
