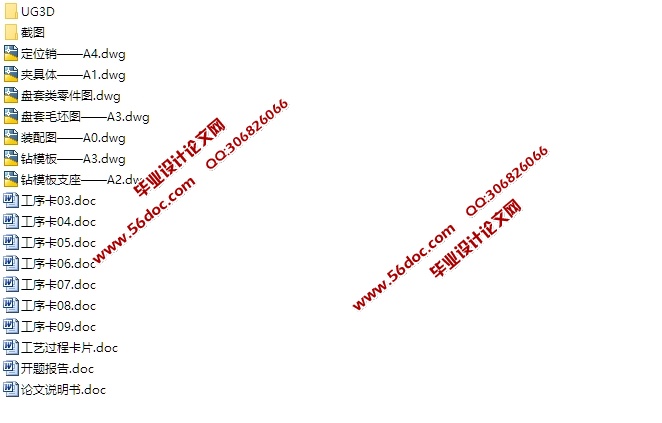

盘套类零件加工工艺及其钻3-12孔的夹具的设计(含CAD图,UG三维图)(开题报告,设计文说明书9500字,CAD图纸7张,UG三维图,工序卡,工艺卡)
摘要
夹具是零件加工的夹紧装置，是加工零件的一种必不可少的装置。夹具利用率高，经济性好，对功能组件的使用和数量少。随着零件的尺寸变化，越来越多的夹具被淘汰了，因此，设计一套专用夹具是十分有必要的。在设计专用夹具时要考虑工件的定位方案，工件的夹紧方案和设计夹紧机构，夹具的其他组成部分，夹具的结构形式等。
本次设计的题目是盘套类零件加工工艺及其钻3-Φ12孔的夹具设计，根据老师给的图纸要求进行工艺设计和夹具设计，在掌握零件作用的基础上，对零件的工艺进行分析。针对设计给定的题目，设计里面主要对机床夹具进行设计。本夹具体是以保证加工精度，生产效率和便于工人操作为宗旨展开的设计。
设计之初我查阅相关数据及国内外关于机床夹具的文献，在看懂零件图的同时对零件的结构和工艺进行分析，明确粗基准和精基准的选择，确定零件的加工余量与毛坯的尺寸、从而确定零件的加工工艺过程、计算各工序的切削用量及工时。最终完成了本次设计所需的夹具。
 关键词：盘套类；钻3-Φ12孔； 加工工艺；夹具设计

 零件的作用
套盘类零件是机械加工中常见的典型零件之一。它的应用范围很广.如:支撑传动轴的各种形式的轴承；夹具上的导向套；汽缸套等.盘类零件通常起支撑和导向作用。不同的盘类零件也有很多的相同点，如主要表面基本上都是圆柱型的，它们有较高的尺寸精度，形状精度和表面粗糙度要求，而且有高的同轴度要求等诸多共同之处。
1.2 零件的工艺分析

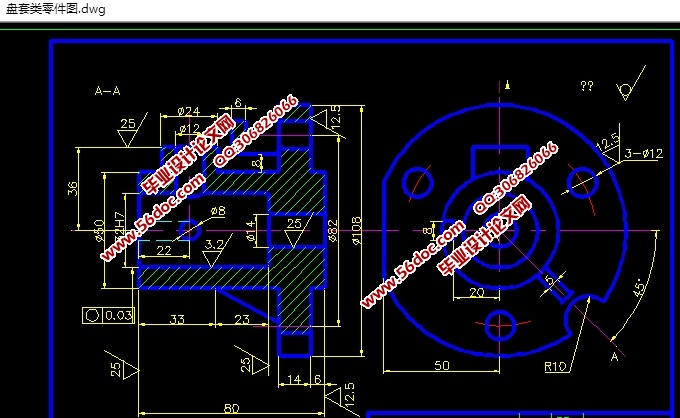

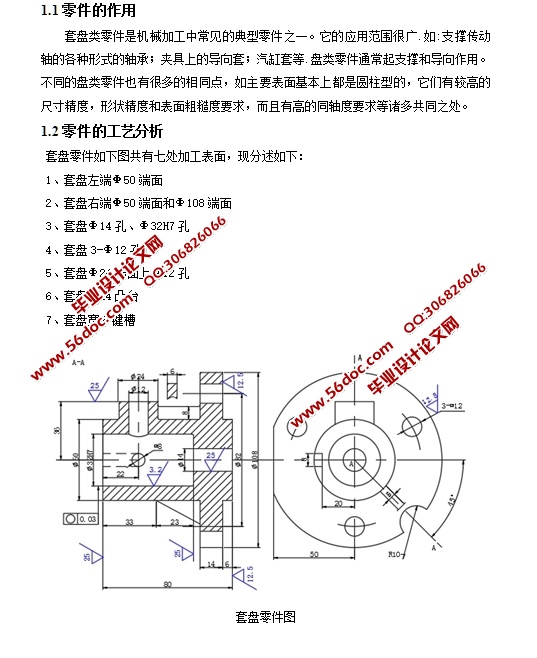

 套盘零件如下图共有七处加工表面，现分述如下：
 1、套盘左端Ф50端面
 2、套盘右端Ф50端面和Φ108端面
 3、套盘Φ14孔、Φ32H7孔
 4、套盘3-Φ12孔
 5、套盘Φ24端面上Ф12孔
 6、套盘Φ24凸台
 7、套盘宽8键槽
