资料介绍

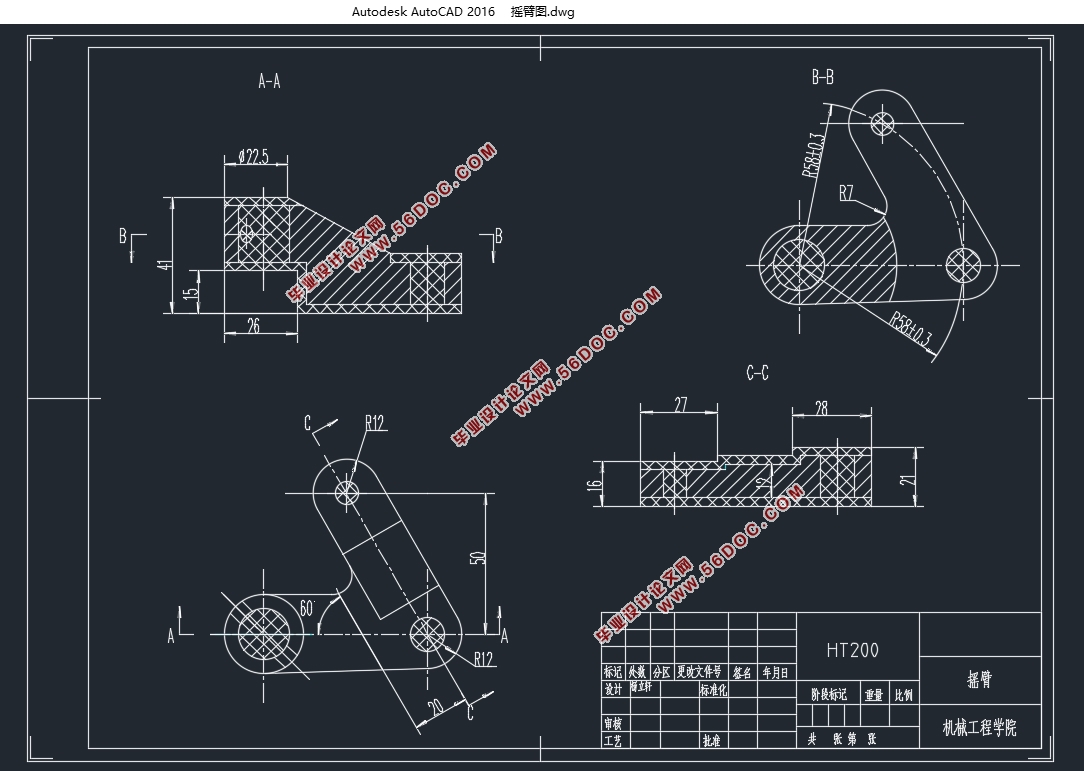

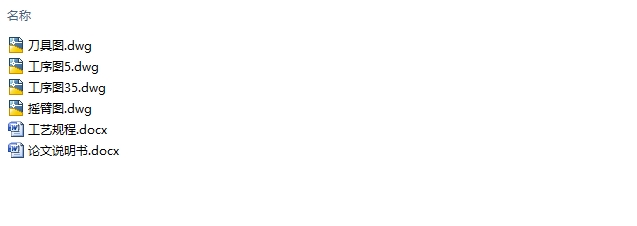

摇臂零件机械加工工艺规程设计(含CAD图)(论文说明书6000字,CAD图4张,工艺规程)
1．1零件图分析
1.1.1法兰盘功用与结构分析
该摇臂主要用于支撑，传递运动功能作用。结构特点：摇臂的加工表面有台阶面和圆柱孔结构一般零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，减震性能良好。
1.1.2图纸的正确性、完整性、合理性；
（1）零件图视图、尺寸、公差和技术要求完全正确
（2）零件图规定的加工要求合理
（3）零件材料选为HT200合理
1.1.3分析技术要求；
摇臂需要加工表面以及加工表面的位置要求。现分析如下：
（1）主要加工面：
1）铣上下平面保证尺寸35mm，平行度误差为0.03
2）铣侧面保证尺寸15与29与下平面的平行度误差为0.02
（1）孔Φ18+0.035 0（IT8）Ra1.6
（2）孔Φ12+0.035 0（IT8)Ra1.6
（3）孔Φ8+0.016 0（IT8）Ra1.6
（4）孔Φ28（IT11)Ra1.6
（5）其余表面粗糙度为Ra6.3
（2）主要基准面：
目 录
第一部分 工艺设计说明书……………………………………………………………………4
第二部分 第55序夹具设计说明书…………………………………………………………19
第三部分 第20序刀具设计说明书…………………………………………………………21
第四部分 第55序量具设计说明书…………………………………………………………22
第五部分 毕业设计体会………………………………………………………………………24
第六部分 参考资料……………………………………………………………………………25
 |
