汽车变速器操纵盖工艺及工装夹具设计(含CAD零件夹具图)

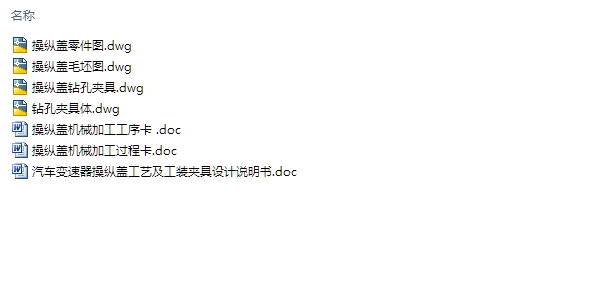

汽车变速器操纵盖工艺及工装夹具设计(含CAD零件夹具图)(论文说明书9200字,CAD图4张,工序卡,工艺卡)
摘   要
 本次设计的主要内容是操纵盖加工工艺规程及 孔钻孔夹具的设计。操纵盖主要是用在汽车变速器上面，其主要加工表面及控制位置为长度为97的底部大端面和 以及 。由零件要求分析可知，保证 孔的精度尺寸的同时应该尽量保证其与底部大端面的垂直度，这对于后工序装配和总成使用上来说都有重要影响。所以，工序安排时，采取以97的底部大端面粗定位夹紧加工后，对 孔进行钻削加工同时成型。因其粗糙度为Ra12.5，可通过钻、绞孔来满足。对于钻 孔时，主要以操纵盖的97的底部大端面定位，控制其自由度，以达到加工出来的产品满足要求并且一致性好的目的。本文的研究重点在于通过对操纵盖的工艺性和力学性能分析，对加工工艺进行合理分析，选择确定合理的毛坯、加工方式、设计高效、省力的夹具，通过实践验证，最终加工出合格的操纵盖零件。

【关键词】操纵盖     加工工艺    夹具设计    夹具

 零件的作用
题目所给的零件是操纵盖，而操纵盖一般是压铸机压铸而成，上面钻或铣有直孔或者是螺纹孔，其作用是用来与其它部件进行连接的。同时操纵盖零件一般都是用在汽车变速器上面，而本课题的任务就是”汽车变速器操纵盖工艺及工装夹具设计“。

2.2 零件的工艺分析
（1）以零件图里正视于我们的面作为加工面。
 操纵盖的 加工，中间孔 的加工，底部大端面的加工，其中 孔的表面粗糙度要求为 ， 孔的表面粗糙度要求同样为 ，底部大端面的表面粗糙度为 ；
（2）以剖视图中心轴线为中心的主要加工表面的加工面。
这一组加工表面包括：
     内孔的镗削加工以及 孔的钻、绞削加工。
（3）以左视图视图方向的主要加工表面的加工面。
这一组加工表面包括：
 内孔的钻、绞削加工，以及M8X1.25-6H螺孔的加工。


目　录
摘要    3
Abstract    4
第一章 绪  论    4
第二章 零件的分析    5
  2.1、零件的作用    5
  2.2、零件的工艺分析    5
第三章 毛坯的确定以及毛坯图和零件图的绘出    8
  3.1、分析毛坯的制作以及其组成    8
  3.2、加工余量和工序、毛坯尺寸的确定    8
第四章 操纵盖的工艺规程的设计    10
  4.1、确定定位基准    10
  4.2、工艺路线的确定    10
  4.3、选择加工设备及刀、夹、量具    14
  4.4  确定切削用量及基本工时    16
      4.4.1粗铣、精铣97，高74底部大端面    17
     4.4.2 粗铣、精铣∮32顶部端面    18
      4.4.3钻∮ 底孔∮13，绞∮13孔至尺寸    18
      4.4.4钻、绞 直孔    19
     4.4.5钻、绞     20
      4.4.6锪平∮20凸台至尺寸    23
      4.4.7钻、攻M8X1.25-6H螺纹孔底孔∮7，攻M8牙    24
      4.4.8粗镗、半精镗∮25H8深8孔至尺寸    25
第五章 钻孔夹具的设计    27
  5.1选择定位基准    28
  5.2分析误差    29
  5.3夹具的夹紧力和切削力的计算    30
5.4夹紧元件及动力装置确定    33
5.5夹具设计及操作的简要说明    35
小结    36
参考文献    37
致    谢    38
