等臂杠杆加工及夹具课程设计(含UG,SolidWorks,IGS三维图)

来源:wenku7.com  资料编号:WK713209 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK713209
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

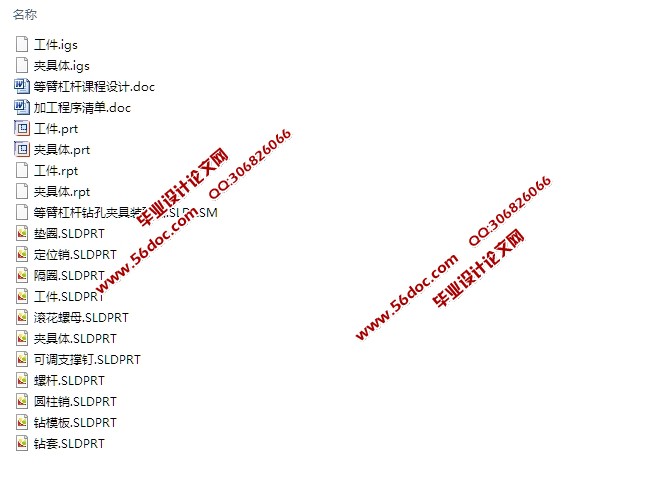

等臂杠杆加工及夹具课程设计(含UG,SolidWorks,IGS三维图)(设计说明书5000字,工艺卡,工序卡,加工程序清单,UG工件夹具图,SolidWorks三维图,IGS通用三维格式)
(一)零件的作用
题目给出的零件是杠杆。它的主要的作用是用来支承、固定的。要求零件的配合是符合要求。
(二)零件的工艺分析

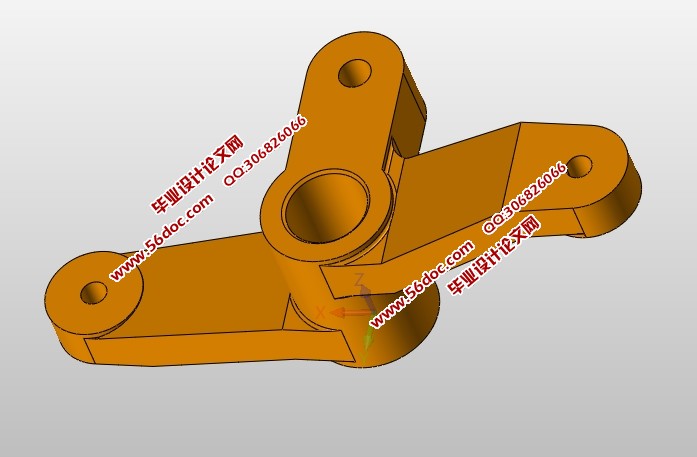

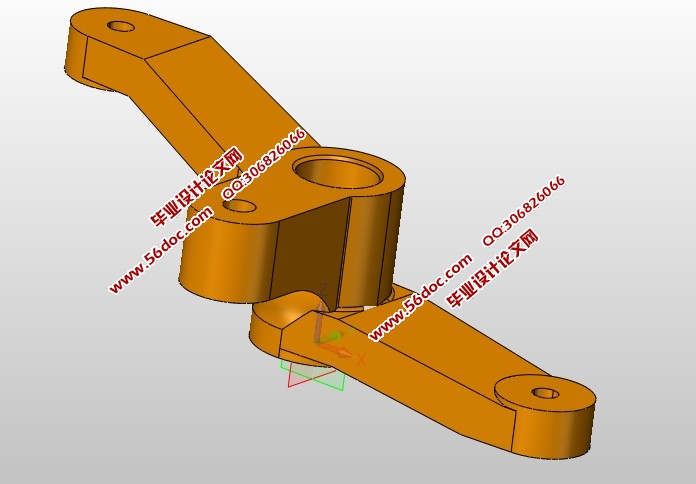

   杠杆的Φ25+0.052mm孔的轴线合两个端面有着垂直度的要求。现分述如下:

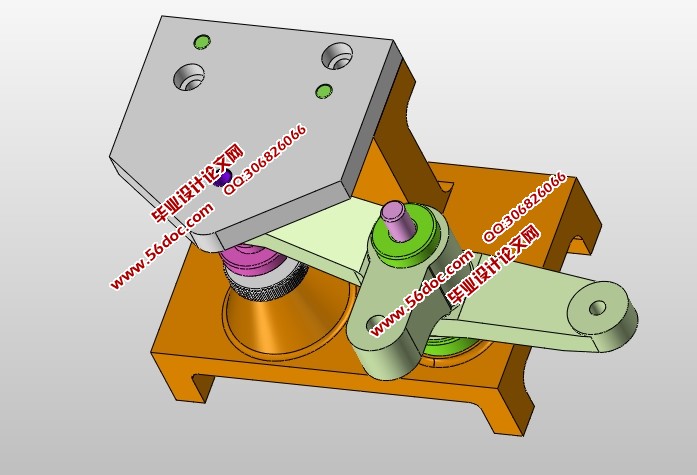

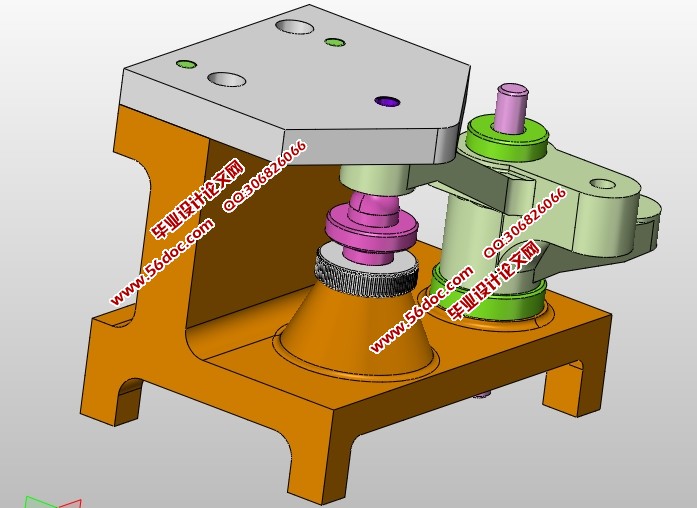

本夹具用于在立式钻床上,加工Φ8(H7)孔。工件以Φ25+0.052mm 孔及端面和水平面底、Φ30的凸台分别在台阶定位销7、支承钉11上实现完全定位。钻Φ8(H7)mm孔时工件为悬臂,为防止工件加工时变形,采用了螺旋辅助支承2,当辅助支承2与工件接触后,用螺母1锁紧。要加工的主要工序包括:粗精铣宽度为Φ40mm的上下平台、钻Φ10(H7)孔、钻2×Ф8+0.015的小孔 、粗精铣Φ30凸台的上下表面。加工要求有:Φ40mm的平台的表面粗糙度各为Ra6.3um(上平台)、Ra3.2(下平台)、Φ10(H7)孔为Ra3.6um、Φ25(H9)和Φ8(H7)孔表面粗糙度都为Ra1.6um。2×Φ8(H7)孔有平行度分别为0.1um(A)、0.15um(A)。Φ10(H7)孔的平行度为0.1um(A)。杠杆有过渡圆角为R5,则其他的过渡圆角则为R3。其中主要的加工表面是孔Ф8(H7),要用Ф8(H7)钢球检查。


等臂杠杆课程设计(含UG,SolidWorks,IGS三维图)
等臂杠杆课程设计(含UG,SolidWorks,IGS三维图)
等臂杠杆课程设计(含UG,SolidWorks,IGS三维图)
等臂杠杆课程设计(含UG,SolidWorks,IGS三维图)
等臂杠杆课程设计(含UG,SolidWorks,IGS三维图)
