摘 要
本系统主要由单片机和GSM短信模块组成，借助最可靠、最成熟的GSM移动网络，以最直观的中文短消息或电话形式，直接把报警地点的情况反映到您的手机屏幕上。它采用主动式红外传感器进行检测，变有形的传统防盗网防盗窗为无形，给火灾时的逃生提供方便。并配备烟雾传感器和燃气泄漏传感器，实现防火、防燃气泄漏的作用。(毕业设计网 )
【关键词】单片机 GSM模块 传感器
The Family guard against theft and alarm system
Based on GSM Modem
Abstract
The System is made up of MCU and GSM Modem. It will display the alarm content in Chinese directly at your mobile screen, and it recurs to the most reliable GSM mobile network. The system adopted initiative infrared sensor to detect, and it turned the traditional alarm net and alarm windows to immateriality. Besides, the system equipped the smog sensor and leakiness sensor of gas and guarded against fire and gas leakiness.
【keywords】 MCU GSM modem sensor
目 录
第0章 引 言……………………………………………………………………………
第1章 单片机概述……………………………………………………………………
1.1 AT89S52的主要性能………………………………………………………
1.2 AT89S52的功能特性描述…………………………………………………
1.3 AT89S52的管脚排列………………………………………………………
第2章 GSM模块………………………………………………………………………
2.1 HRH GSM MODEM 介绍…………………………………………………
2.1.1 GSM MODEM 的主要性能……………………………………………
2.2 HRH GSM Modem 的硬件接口…………………………………………
2.3 HRH GSM Modem 的软件协议…………………………………………
2.3.1 设置短信中心号………………………………………………………
2.3.2 利用GSM Modem向普通手机发短信………………………………
第3章 键盘显示………………………………………………………………………

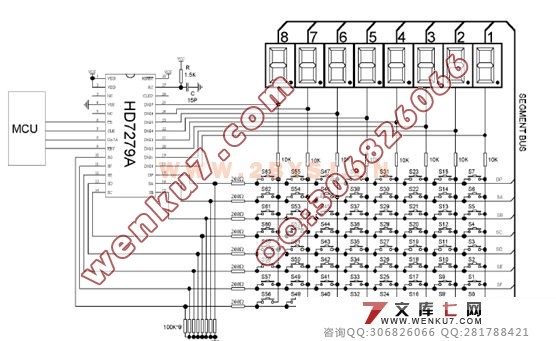

3.1 HD7279键盘显示芯片……………………………………………………
3.2 HD7279的典型应用电路…………………………………………………
第4章 铁电存储器……………………………………………………………………
4.1 铁电存储器的特点…………………………………………………………
4.2 二线制协议…………………………………………………………………
第5章 实时时钟………………………………………………………………………
5.1 DS12887功能与特点介绍…………………………………………………
5.2 时间、日历和定闹单元……………………………………………………
5.3 DS12887 引脚定义…………………………………………………………
第6章 后备电源………………………………………………………………………

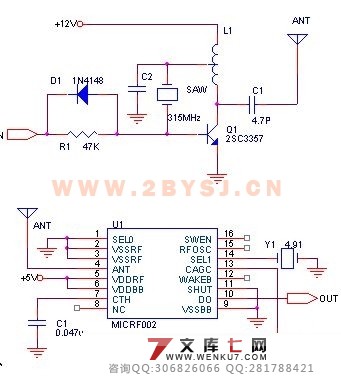

第7章 遥控器…………………………………………………………………………
第8章 传感器…………………………………………………………………………
8.1 红外传感器…………………………………………………………………
8.2 烟雾传感器…………………………………………………………………
8.3 气体泄漏传感器……………………………………………………………
第9章 家庭防盗报警系统的软件设计………………………………………………

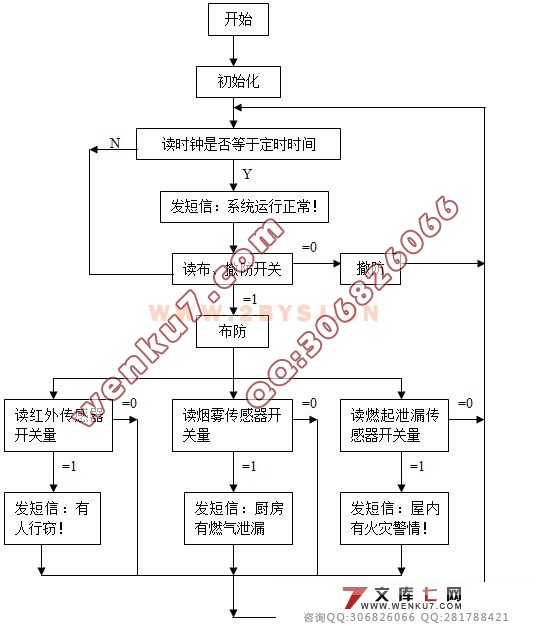

9.1 主程序流程图…………………………………………………………………
9.2 外部中断0中断服务子程序流程图……………………………………………
(毕业设计网 )
结论………………………………………………………………………………………
参考文献…………………………………………………………………………………
附录………………………………………………………………………………………
引 言
目前传统的机械式（防盗网、防盗窗）安防系统在实际使用中暴露了很多隐患，例如：为其它没有安防盗窗的相近楼层形成被盗隐患、发生火灾时不易逃生等。
随着电子技术的飞速发展，报警系统已从原来的简单化、局部化向智能化、集成化发展。而各种防盗报警系统之间的主要区别是在于如何让分机与主机、分机与用户之间进行通讯。目前市场上常见的防盗报警系统的通信方式有固定电话拨号、以太网、集群系统等等。但它们有各自的缺点：
1． 固定电话拨号容易被盗贼在入室抢劫前切断电话线或恶意占线，使其在关键时刻失灵。
2． 以太网同样面临着线路被切断的隐患，且不易普及。
3． 集群系统功耗很大，网络架设和维护费用很高，而且需要 购买固定的频点。
针对以上通信方式的优、缺点，我设计了基于GSM短信模块的家庭无线防盗报警系统。此系统可解决这些隐患，让家庭防盗更及时、使用更方便。它不再依赖有线电话执行报警，而是借助最可靠、最成熟的GSM移动网络，以最直观的中文短消息或电话形式，直接把报警地点的情况反映到您的手机屏幕上。它采用主动式红外传感器进行检测，变有形的传统防盗网防盗窗为无形，给火灾时的逃生提供方便。并配备烟雾传感器和燃气泄漏传感器，实现防火、防燃气泄漏的作用。
本文介绍了用AT89S52单片机实现的基于GSM短信模块的家庭防盗报警系统，以及AT89S52单片机的功能特点、GSM短信模块工作原理、传感器工作原理。
附录：部分程序源代码
1.程序初始化：
;RAM定义
BCOUNT DATA 07FH
TIMER DATA 07EH
TIMER1 DATA 07DH
TIMER2 DATA 07CH
HOURS DATA 07BH
HOURG DATA 07AH
MINUS DATA 079H
MINUG DATA 078H
SECOS DATA 077H
SECOG DATA 076H
SECO DATA 075H
MINU DATA 074H
HOUR DATA 073H
TEN DATA 072H
FLAG DATA 071H
DIN DATA 020H
DOUT DATA 021H
SLA DATA 070H
SUBA DATA 00H
ACK BIT 00H
; I/O定义
KEY BIT P3.2
CS BIT P1.2
CLK BIT P1.3
DAT BIT P1.4
SCL BIT P1.0
SDA BIT P1.1
MTD EQU 04AH
MRD EQU 058H
MRD1 EQU 063H
ORG 0000H
AJMP START
ORG 0003H ;外部中断0中断服务子程序入口地址
AJMP INTL
ORG 0013H ;外部中断1中断服务子程序入口地址
AJMP INTY
ORG 0100H
START: MOV SP,#30H
MOV P1,#11110011B ;initial I/O
MOV SLA,#0A0H ;FM24C16器件从地址
MOV SUBA,#00H ;器件子地址
CLR P2.1
MOV TMOD,#20H ;串行口初始化
MOV TH1,#0FDH
MOV TL1,#0FDH
MOV PCON,#00H
MOV SCON,#40H
SETB TR1
SETB IT0 ;INT0为1,边沿触发方式
SETB IT1 ;INT1为1,边沿触发方式
SETB EX0
SETB EX1
SETB PX1 ;INT1为高优先级
SETB EA ;开总中断
MAIN: …
AJMP MAIN ;主程序
INTL: …
RETI ;外部中断0中断服务子程序
INTY: …
RETI ;外部中断1中断服务子程序
END
|
