基于功能件的级进模凸模和冲模结构的计算机辅助设计

基于功能件的级进模凸模和冲模结构的计算机辅助设计(中文12000,英文PDF)

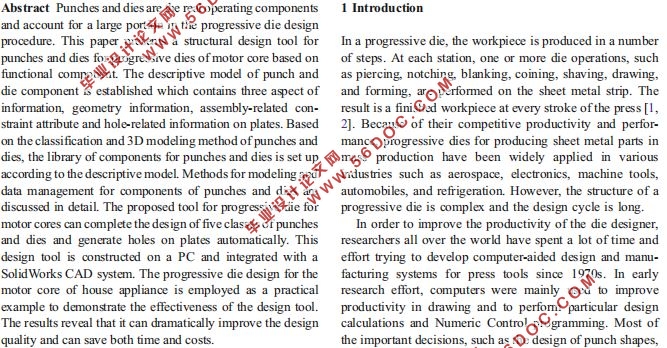

    摘要 冲床和模具是实际的操作部件，在进模设计过程中占很大一部分。本文提出了一种基于功能部件的电机铁芯级进模凸模结构设计工具。凸模和凹模组成的描述性模型，建立了包含三个方面的信息、几何信息、装配关系约束属性和孔板相关信息。基于分类与三维建模方法，建立了冲模和冲模零件库，并建立了相应的模型。详细讨论了冲模和冲模零件的建模和数据管理方法。提出了一种用于电机铁芯级进模的模具，可完成五类凸模的设计，并自动产生孔。这个设计工具是构建在一个电脑上，并集成了一个SolidWorks的CAD系统。以家用电器汽车为核心的级进模设计为例，验证了设计工具的有效性。结果表明，它可以显着地提高了设计质量，可以节省时间和成本。
关键词冲模。功能组件：级进模。计算机辅助设计
