河洑镇农田水利工程设计(含CAD图)

来源:wenku7.com  资料编号:WK719389 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719389
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

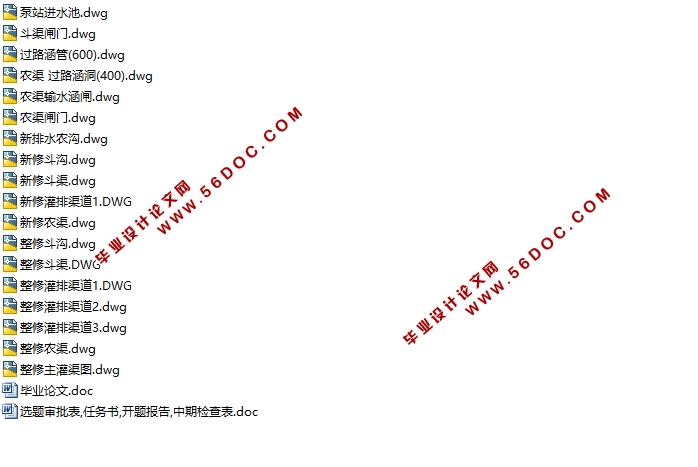

河洑镇农田水利工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文19000字,CAD图纸18张)
摘 要:河洑镇片区以农业为主,花卉、蔬菜为辅的种植模式;项目区水源充足,但是现有沟渠纵横交错,不成系统,多为土渠,由于年久失修,长期杂草丛生,淤积较严重,导致排灌不畅,降低了田间水的利用率。同时部分沟渠断面大、占地宽,这些渠道中有些较好的经过整修护砌,将极大的提高输水能力,减少沟渠占地,充分发挥田间效益。
关键词:土地整理;农田水利;灌排水规划;渠道设计;渠系建筑物

Design of Irrigation and Water Conservation Engineering at Hefu Town
Abstract:The planting mode of Hefu town district is taking farming as the main and taking planting flowers and vegetables as supplementary. The source of water in this project area is abundant, but irrigating ditch which used now is criss-cross, not systematic and mostly earth canal. Since they were in bad repair, they were Long-term overgrown with weeds, deposition was very serious. These factors lead to a situation of bad drainage and irrigation and they reduce the utilization ratio of water in field. In the same time some ditches have a big fracture surface and cover a wide area. If these ditches go through a good repair and protection, the property of transporting water will improve a lot. It will also reduce the floor space of ditches and give full play to field benefit.
Key words:land Consolidation; irrigation and water conservancy; irrigation drainage plan; channel design; canal building

2  项目区概况
2.1 地理位置及范围
常德市武陵区位于湖南省西北部,沅水下游北岸,西洞庭之滨,是镶嵌在洞庭湖畔的一颗璀璨的明珠,更是一座历史文化古城,自秦蜀郡守张若在此筑城,迄今已有2280余年,史称张若城。这里既是古代南北的交通枢纽,又是上溯黔东,下达苏皖的运输要道,“左包洞庭之险,右扼五溪之要”,素有“荆楚唇齿”、“滇黔咽喉”之称,是历代封建统治者开发西南的门户,又是江南闻名遐迩的“鱼米之乡”,地理位置十分重要。
该区地理坐标位于东经111°34′30″~111°48′10″,北纬28°57′40″~29°08′56″。四周被鼎城区(原常德县)环抱,为湖南省西北部平原天然中心。全区地形呈Y状,沅水流贯境内,武陵区下辖东郊、东江、护城、南坪、丹洲、河洑、芦山七个乡镇和城东、城南、城西、城北、三岔路五个街道办事处,全区总面积24949.1ha,其中耕地面积为7874.9ha,占土地总面积的31.56%;2008年末全区总人口为40.3万,其中农业人口10.5万。全区人口密度大,人均耕地仅0.02ha。
武陵区属亚热带湿润季风气候区,全年平均气温16.5~17.5℃,年降雨量1400mm,日照时间长,无霜期256h以上,年均相对湿度在68~89%之间;冬季盛吹东北偏北风,夏季盛吹东南偏南风,春秋两季为季风转换时期,以偏北风居多。
城区交通便捷,319、原207国道纵横贯穿全境,紧邻的桃花源机场已开通与全国主要大城市的航线,石长铁路、长常高速公路建成通车,加强了武陵区与长沙、广州、深圳等大城市的联系,常张高速公路的建成,使得武陵区与张家界国家森林公园的距离缩短一半。城区供水、供电等各项基础设施完备,邮政电信网络功能齐全,道路纵横交错,商业广场、文化娱乐、一应俱全,安居小区整齐如一。
2.2  自然状况
2.2.1  位置
项目区位于常德市武陵区河洑镇。河洑镇位于常德市市郊、武陵区西部,交通十分便利。项目区地跨东经111°36′22〞~111°38′11〞,北纬29°03′17〞~29°05′05〞,总共涉及白鹤庵村、全美村、三星垱村三个行政村。
2.2.2  地形地貌
项目区处南岭山地向洞庭湖平原过渡的初始地带的零东祁丘岗盆地中部,平均海拔在25~40m之间,地势平坦、湖泊众多、河网交错、沟渠纵横、田畴棋布,地面坡度在2℃以下,相对高差1~3m。根据《湖南省土地开发整理项目建设标准》,项目区属湖积平原工程类型区。
2.2.3  气象
项目区属亚热带湿润季风气候区,冬夏长,春秋短,四季分明,呈现出以非地带性规律为主的气候特征,气候资源的时空分布不匀,年际、季节变化较大。热量比较丰富,在地域上呈“两个高温地带”和“两个低温地带”分布,区内大部分地方稳定通过10℃的初日至20℃的终日间隔的天数均在180d以上,80%保证率的天数164~177d,无霜期264~283d;区内雨量充沛,地处全省多雨区与少雨区之间,年均降水量为1200~2100mm,年际、地区之间降水分布差异较大,有明显的地域性和过渡性;日照充足,东部多、西部少,年日照时数1529.7~1869.7d,日照百分率35~42%,全年太阳总辐射能102~113kcal/c㎡;气候温和,年际和季节变化大,冬季严寒,夏季酷热,春温多变,秋温陡降,春夏多雨,秋冬少雨;气候类型多样,垂直差异明显。
2.2.4  土壤
项目区为潴育水稻土,其成土母质为红黄色冲积物。该土种土层较厚,一般都超过1m,耕作层多在16~18cm之间,呈灰黄、紫黄、灰棕黄等色。土壤粘粒平均含量为26.68%左右,多为粉砂质粘土,块状结构,多呈微酸性反应。土壤养分含量除磷素外,多处于中等水平,其中土壤有机质和全氮比较丰富,宜耕性好,适宜多种作物生长。表层以水稻土为主,菜园土、红壤土和潮土为次,厚0.5~1.0m,水稻土含腐殖质高,土质肥沃、呈微酸性到中性反应,菜园土、红壤土深厚,呈酸性反应,是农林业生产的主要土类。



河洑镇农田水利工程设计(含CAD图)
河洑镇农田水利工程设计(含CAD图)
河洑镇农田水利工程设计(含CAD图)
河洑镇农田水利工程设计(含CAD图)


目  录
摘要……………………………………………………………………………………… 1
关键词…………………………………………………………………………………… 1
1  前言……………………………………………………………………………………2
2  项目区概况……………………………………………………………………………2
2.1  地理位置及范围………………………………………………………………2
2.2  自然状况………………………………………………………………………3
2.2.1  位置……………………………………………………………………3
2.2.2  地形地貌………………………………………………………………3
2.2.3  气象……………………………………………………………………3
2.2.4  土壤……………………………………………………………………4
2.2.5  植被……………………………………………………………………4
2.2.6  水文与水文地质………………………………………………………4
2.2.7  工程地质条件…………………………………………………………4
2.2.8  天然建筑材料…………………………………………………………5
2.3  自然灾害………………………………………………………………………5
3  基础设施条件分析……………………………………………………………………5
3.1  项目区周边基础设施现状……………………………………………………5
3.1.1  交通设施………………………………………………………………5
3.1.2  水利设施………………………………………………………………5
3.1.3  电力设施………………………………………………………………5
3.2  项目区内基础设施现状………………………………………………………5
3.2.1  水源条件工程设施……………………………………………………5
3.2.2  灌溉与排水设施………………………………………………………6
3.2.3  农田保护与生态环境保护设施………………………………………7
4  土地利用限制因素分析………………………………………………………………7
4.1  自然因素限制…………………………………………………………………7
4.2  社会经济因素限制……………………………………………………………8
4.3  限制性因素解决措施…………………………………………………………8
5  项目区水资源供需平衡分析…………………………………………………………8
5.1  灌溉水源………………………………………………………………………8
5.2  需水量预测……………………………………………………………………8
5.2.1  农作物品种选择………………………………………………………9
5.2.2  灌溉设计标准…………………………………………………………9
5.2.3  灌溉需水量计算………………………………………………………9
5.3  可供水量………………………………………………………………………10
5.3.1  降雨……………………………………………………………………10
5.3.2  地表水资源……………………………………………………………10
5.3.3  供水量分析……………………………………………………………10
5.4  水资源供需平衡分析…………………………………………………………11
6  项目工程规划…………………………………………………………………………11
6.1  灌溉与排水工程规划…………………………………………………………11
6.1.1  输水工程规划…………………………………………………………11
6.1.2  排水工程规划…………………………………………………………12
6.2  渠系建筑物工程规划…………………………………………………………12
6.3  泵站及输配电工程规划………………………………………………………13
6.3.1  泵站……………………………………………………………………13
6.3.2  输配电工程……………………………………………………………13
6.4  农田保护与生态环境保护工程规划…………………………………………13
6.5  规划方案比选…………………………………………………………………13
6.6  灌溉与排水工程布局方案择优………………………………………………14
7  农田水利工程设计……………………………………………………………………14
7.1  灌溉与排水工程设计…………………………………………………………14
7.1.1  水源工程设计…………………………………………………………14
7.1.2  输水工程………………………………………………………………14
7.1.3  排水工程设计…………………………………………………………18
7.1.4  渠系建筑物设计………………………………………………………20
7.1.5  泵站工程设计…………………………………………………………23
7.2  农田保护与环境保持工程设计………………………………………………25
8  结束语…………………………………………………………………………………26
参考文献………………………………………………………………………………… 26
致谢……………………………………………………………………………………… 27
