代冲水库除险加固工程设计(含CAD图)

来源:wenku7.com  资料编号:WK719381 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719381
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

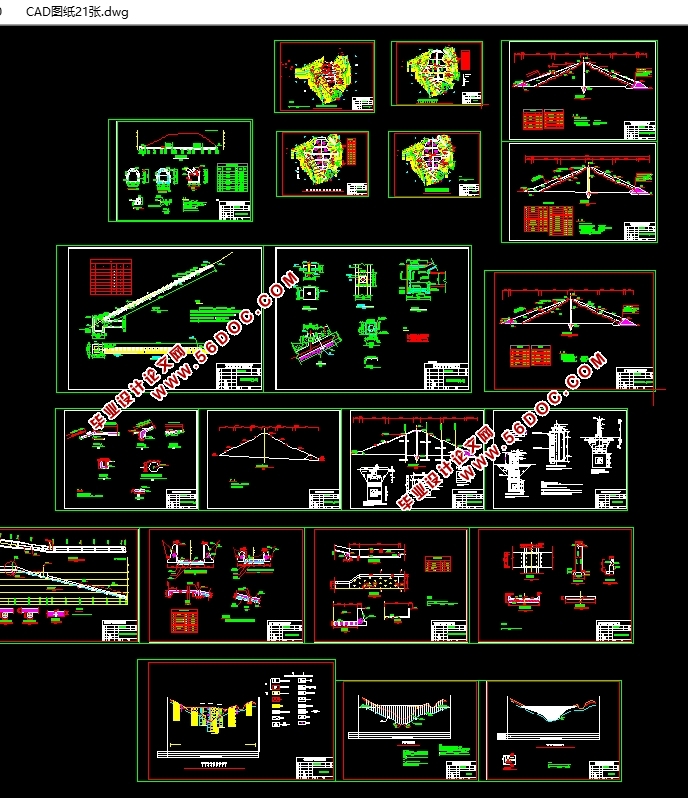

代冲水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文16000字,CAD图纸21张)
摘  要: 代冲水库是湖南省洪江市群峰乡蛇形村的小(Ⅱ)型水库,本设计主要针对水库的大坝、溢洪道及输水涵进行除险加固。大坝坝体采用冲抓套井粘土回填防渗处理,并做好坝下游脚排水棱体,坝顶硬化:大坝上游坝坡原砼护坡拆除重建,砼护坡以上采用草皮护坡:大坝下游采用草皮护坡;溢洪道进行清淤处理,泄槽断进行护砌;输水涵拆除重建。
关键词:除险加固;冲抓回填;套井;砼护坡

Generation Of Red Design Of Reservoir Reinforcement Project
Abstract:Generation of red reservoir in Hunan province township serpentine village small ( II) reservoir, this design is mainly for reservoir dam, spillway and water conveyance culvert reinforcement. The dam of open-bottomed well backfill of clay seepage treatment, and do a good job in dam downstream foot drainage arris, crest hardening: dam upstream dam slope of raw concrete revetment demolition and reconstruction, concrete revetment grassed slope above the dam downstream: using SOD revetment dredging treatment; spillway, chute off embankment culvert demolition and reconstruction;
Key words:Reinforcement; Chong grasping backfill; set; concrete slope protection

2.1  工程概况
2.1.1  概述
代冲水库位于沅水二级支流芙蓉溪上游,坝址地理位置坐标为北纬27°22′0″4,东经110°21′18″。其枢纽位于洪江市群峰乡蛇形村,距洪江市安江镇30.7km,距洪江市黔城镇76km。
水库控制集雨面积1.56km2,坝址以上干流长度1.92km,干流平均坡降139‰。多年平均降雨量1620mm。水库正常蓄水位117.00m,正常库容21.98万m3,设计洪水位(P=5%)118.48m,校核洪水位(P=0.5%)118.89m,总库容27.2万m3。
水库枢纽工程由大坝、溢洪道、灌溉输水涵洞等建筑物组成。该工程属五等工程,主要建筑物为五级,次要建筑物为五级。该水库始建于1974年,于1976年竣工投入运行,是一座以灌溉为主,兼顾防洪、养鱼等综合利用的小(Ⅱ)型水利工程。
水库大坝包括大坝坝体、溢洪道、输水涵洞等建筑物。大坝原设计为粘土心墙坝,实际施工为均质坝,最大坝高22m,坝顶高程120.00m,坝顶轴长52.88m,坝顶宽4.3m。本次加固设计按均质坝加固,加固后最大坝高22.0m,坝顶高程120.00m,坝顶轴长57m,坝顶宽5.0m。
原溢洪道位于大坝左端,为正槽式溢洪道,堰顶高程117m,泄流宽度3.7m,溢洪道全长93.1m,最大下泄流量为17.04m3/s(P=0.5%)。加固后溢洪道溢流宽度4.0m,全长93.1m,最大下泄流量17.04m3/s(P=0.5%)。
原灌溉输水涵洞位于左端坝体下,全长79.89m,为Φ0.4m钢筋混砼有压涵管,进口底板高程102.019m,出口底板高程101.62m,消力井顶部高程103.75m,纵坡i=1/200,设计最大流量0.3m3/s。卧管位于大坝左岸山坡,全长25m,为钢筋砼箱涵,断面尺寸0.3×0.3m,放水孔尺寸Φ180。本次加固设计将原灌溉输水涵洞封堵,重新开凿隧洞放水灌溉,新开隧洞布置在大坝左岸,总长度112.3m,底坡5/1000,开挖断面1.8×2.15m,衬砌成型后断面尺寸为1.2×1.55m;为直墙圆拱型断面。隧洞进口新修取水卧管,为现浇钢筋砼管,内径0.4m圆型,管壁厚0.2m,卧管长36.36m,放水孔口尺寸为直径0.25m的圆孔,放水孔共24级,每级最大高差为0.6m,最高放水孔高程119.4m,最低放水孔高程104.60m。


代冲水库除险加固工程设计(含CAD图)
代冲水库除险加固工程设计(含CAD图)
代冲水库除险加固工程设计(含CAD图)
代冲水库除险加固工程设计(含CAD图)
代冲水库除险加固工程设计(含CAD图)


目  录
摘  要:    1
关键词:    1
1  前言    2
2  综合说明    2
2.1  工程概况    2
2.1.1  概述    2
2.2  水文及调洪演算    3
2.3  工程地质    4
2.3.1  地质概况    4
2.3.2  地质结论    5
2.3.3  天然建筑材料    5
2.3.4  岩土力学参数    5
2.4  工程任务及规模    6
2.4.1  工程任务    6
2.4.2  枢纽建筑    6
2.4.3  工程存在的主要问题    7
2.4.4  除险加固的必要性    7
2.5  水土保持和环境保护设计    8
3  水文    8
3.1  工程概况    8
3.2  气象    8
3.3  工程等级及洪水标准    8
3.4  设计洪水    9
3.4.1  设计暴雨    9
3.4.2  用推理公式推求设计洪水    9
3.5  调洪演算    13
3.5.1  基本资料及调洪原则    13
3.5.2  库容曲线    13
3.5.3  泄流曲线    14
3.6  抗洪能力复核    16
3.6.1  坝顶高程复核    16
3.6.2  溢洪道控制段导墙顶部高程复核    17
3.7  施工洪水    17
4  除险加固设计    17
4.1  大坝加固    17
4.2  输水涵洞处理设计    18
4.3  溢洪道加固设计    18
4.4  防汛公路    18
4.5  工程设计    18
4.5.1  设计依据    18
4.5.2  基本资料    18
4.5.3  除险加固工程设计项目    20
4.6  除险加固工程设计    20
4.6.1  大坝除险加固设计    20
4.7  灌溉输水建筑物设计    22
4.7.1  输水建筑物现状及存在的问题    22
4.7.2  新修输水隧洞    22
4.7.3  新修放水卧管    22
4.7.4  消力井设计    23
4.7.5  输水底涵封堵设计    23
5  设计概算    24
5.1  工程概况    24
5.2  投资主要指标    25
5.3  编制原则及依据    26
5.3.1  工程初步设计资料、图纸;    26
5.3.2  国家及主管部门颁发的有关文件及定额。主要有:    26
5.3.3  工程初步设计资料、图纸;    26
5.3.4  本次概算编制依据湘水建管[2008]第16号文颁发的《湖南省水利水电工程设计概(估)算编制规定》,依据该规定采用以下定额:    26
5.4  基础单价    26
5.4.1  人工预算单价: 按湘水建管[2008]第16号文规定人工预算单价为:    26
5.4.2  材料预算价格:按2011年第二期《怀化工程造价》和当地运价资料进行计算。    26
5.4.3  砂石料:    26
5.4.4  施工用电、风、水    27
5.5  工程单价取费标准:    27
5.5.1  其他直接费费率    27
5.5.2  现场经费费率    27
5.5.3  间接费费率    27
5.5.4  利润率: 直接工程费与间接费之和的7%    27
5.5.5  税金率: 直接工程费、间接费、利润三项之和的3.22%    27
5.6  其他    27
6  设计结论    28
