安化县沙溪冲水库除险加固工程设计(含CAD图)

来源:wenku7.com  资料编号:WK719368 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719368
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

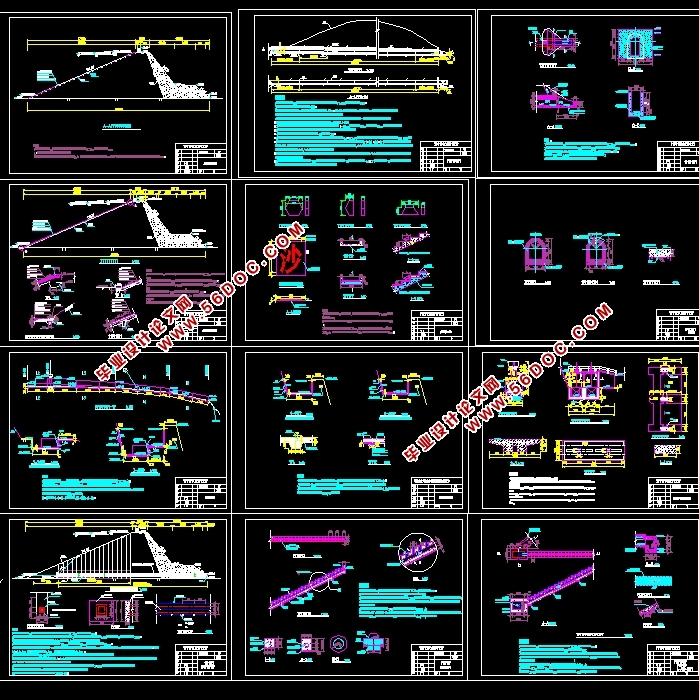

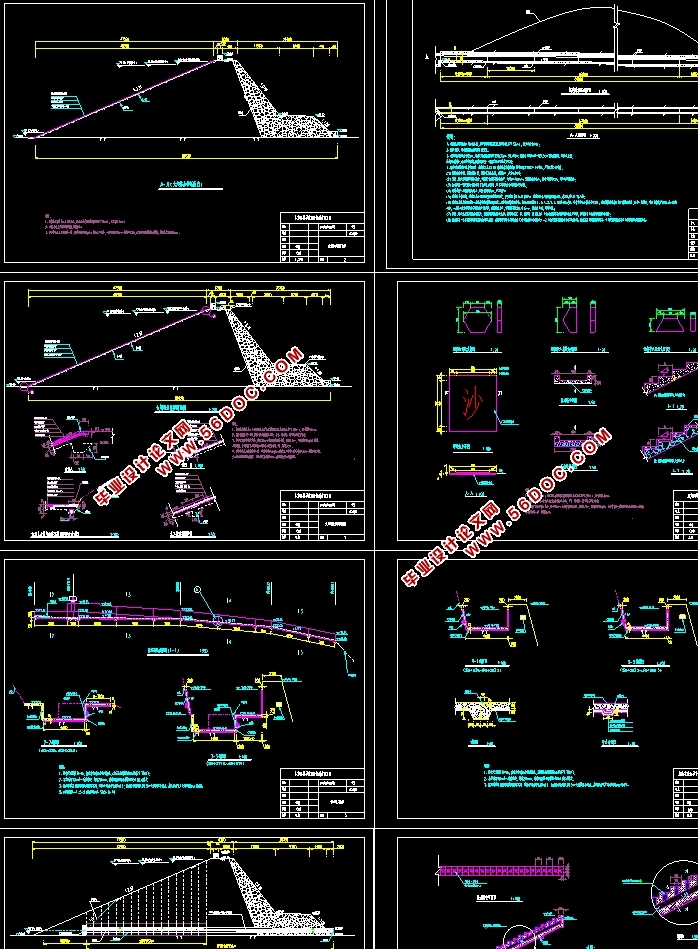

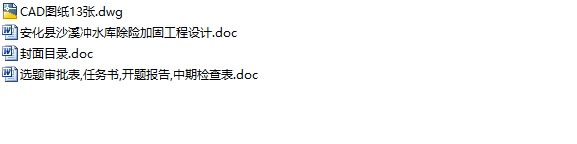

安化县沙溪冲水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文19000字,CAD图纸13张)
DESIGN OF DANGER ELIMINATION AND REINFORCEMENT FOR THE SHA XI CHONG RESERVOIR
摘  要:本设计是安化县沙溪冲水库的除险加固设计。根据水库现行情况,大坝坝体渗漏严重;大坝上游坡冲刷严重;输水设施渗漏严重;溢洪道不能安全泄洪。坝体上游坝坡土工膜防渗处理;大坝上游坡采用预制硂六方块护坡;输水设施除险加固;溢洪道加固处理。除险加固后恢复水库设计可供水量,减少水库损失;提高水库防洪能力确保下游人们的生命财产安全;恢复水库面积。
关键词:大坝坝体;溢洪道;放水涵;加固;渗漏,整修;

Design of Danger Elimination and Reinforcement for the An hua Country Sha xi chong Reservoir
Abstract:This design is the reinforcement of the An Hua Country Sha xi chong reservoir. According to the current situation , Serious leakage of dam body; dam upstream slope erosion; severe leakage of water conveyance facilities; spillway can not be safe spillway. Dam upstream slope geomembrane treatment; slope of the dam upstream slope with the prefabricated Quan six box; reinforcement of transfer facilities; spillway reinforcement treatment. Designed for the water recovery reservoir reinforcement, reducing reservoir losses; reservoir flood control capacity to ensure that the downstream people's lives and property; restore the reservoir area.
Key words: The main dam; Spillway;Water culverts; Reinforcement;Leakage ;Renovated

2.1  工程概况
沙溪冲水库位于资水流域一级支流洢溪支流小溪,坝址居东经 111°42′、北纬28°14′,地处湖南省安化县仙溪镇仙溪村。大坝下游距仙溪镇2km,距县城75km。是一座以灌溉为主,兼有防洪、养殖等综合效益的小(2)型水利工程。水库坝址控制集雨面积1.64km2,库内干流全长2.18km,干流平均坡降为176.1‰,设计正常库容36万m3,设计灌溉面积80公顷,保护人口0.65万人。
沙溪冲水库枢纽工程由大坝、溢洪道、输水隧洞及放水卧管等建筑物组成。该水库于1965年初动工兴建,于1970年竣工受益。
(1)大坝为堆石大斜墙土坝,坝顶高程78.50m(防浪墙顶高程80.00m),最大坝高20.5m,坝顶宽6.3m,坝顶轴线长50.9m,坝顶设有一高1.5m、宽1.3m的浆砌石防浪墙。大坝上游坡无平台,坡比为1:2.37,大坝上游坡无任何衬砌措施;下游坡设一级平台,平台高程为64.04m,平台宽为9.1m,平台上部坡比为1:0.78,平台以下外坡比为1:1.08,下游堆石体顶宽1m,底宽20m。
(2)输水涵洞位于右岸坝体与坝肩接触处,全长66m,条石箱涵结构,净宽0.45m,净高0.6m,进口底板高程为59.32m,纵坡1/100,设计输水流量0.11m3/s。采用卧管控制泄水,卧管为条石矩形结构,内宽0.3m,内高0.4m,放水孔直径0.12m,放水孔垂直高差0.5m。
(3)溢洪道为岸边正槽式,利用天然岩石消能,位于大坝左坝端山体上,控制段为矩形明渠,无闸门控制,进口底板高程77.38m,进口宽7.6m;溢洪道中间部位设有泄洪深槽,进口底板高程75.78m,槽身断面尺寸1.6×1.5m(宽×高),设有一铸铁控制闸门;溢洪道全长80.3m,其中控制段10.3m,陡坡段70m,出口未设消能设施,利用河谷岩石消能;控制段右侧侧墙采用干砌石内衬砼衬砌,左侧侧墙为自然岩石坡;控制段、泄槽段底板及泄洪深槽侧墙、底板均采用砼衬砌。

2.2  工程地质
2.2.1  地形地貌
沙溪冲水库位于资水水系支流仙溪河支流上游,流域总的趋势是北西高、南东低,属中低山地貌单元区,相对切割深30m~50m。库盆区岸坡角40~50°,植被发育良好,自然状态下岸坡稳定状态良好,无不良地质问题。
坝区两岸地形较对称,坝址为 “U”型横向谷,河流流向由北西流向南东,河床宽20~25m,河床高程58m~59m,两岸无阶地发育,两岸山顶高程120~150m,两岸坡角25~30°。
2.2.2     地层岩性、构造及地震
坝区出露地层主要为第四系覆盖层和志留系下统(S1)岩层:
(1)第四系覆盖层
黄灰褐色含砾壤土与堆石、干砌块石、砼等。含砾壤土呈可~硬塑状,填筑稍密,最大厚度20.5m,分布于坝体斜墙部位。堆石、干砌块石、砼等分布于坝外壳、防浪墙、溢洪道等处。
(2)地质构造
黄灰绿色、灰绿色中厚层状浅变质石英砂岩,岩石坚硬,抗风化能力较强。分布于两岸与坝基。区域总厚度大于500m。
坝区位于雪峰山弧形构造东北转折端,受其影响,区域内褶皱构造发育,但运动年代久远,早以稳定,区内无新的构造活动,相对稳定。
根据《中国地震动参数区划图(1:400万)》(GB18306~2001),工程区地震动峰值加速度为0.05g,地震动反应谱特征周期为0.35s,场地地震基本烈度为Ⅵ度,属相对稳定地区。

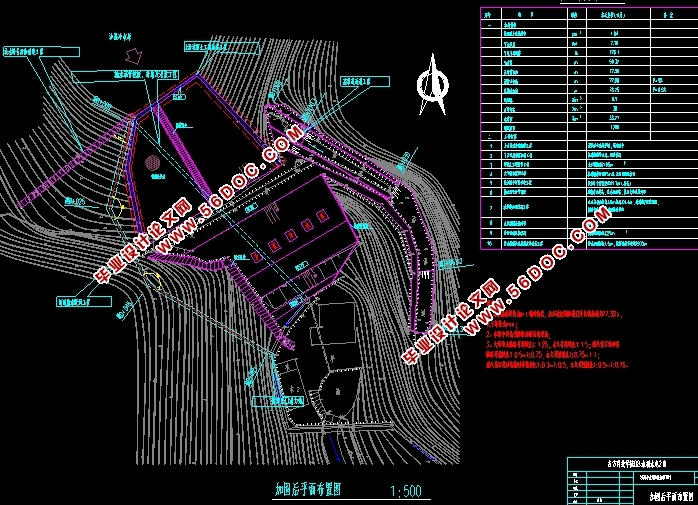

安化县沙溪冲水库除险加固工程设计(含CAD图)
安化县沙溪冲水库除险加固工程设计(含CAD图)
安化县沙溪冲水库除险加固工程设计(含CAD图)
安化县沙溪冲水库除险加固工程设计(含CAD图)


目    录
摘要……………………………………………………………………………1
关键词…………………………………………………………………………1
1  前言……………………………………………………………………………2
2  综合说明……………………………………………………………………3
  2.1  工程概况 …………………………………………………………………3
  2.2  工程地质 ………………………………………………………………3
    2.2.1  地质地貌 …………………………………………………………4
    2.2.2  地层岩性、构造及地震…………………………………………4
    2.2.3  水文地质 …………………………………………………………4
  2.3  地质评价结论 ……………………………………………………………5
3   水文调洪演算 …………………………………………………………………5
  3.1  设计洪水 …………………………………………………………………5
  3.2  调洪演算 …………………………………………………………………5
  3.3  抗洪能力复核 ……………………………………………………………6
  3.4  设计暴雨 …………………………………………………………………8
  3.5  设计洪水 …………………………………………………………………9
    3.5.1  洪水计算 …………………………………………………………9
    3.5.2  洪水成果的合理性检查……………………………………11
  3.6  调洪演算 ………………………………………………………………12
    3.6.1  现状调洪演算 ………………………………………………12
    3.6.2加固后调洪演算……………………………………12
  3.7  水库抗洪能力复核 ……………………………………………………15
    3.7.1  坝顶高程复核 …………………………………………………15
    3.7.2  溢洪道控制段导墙顶部高程复核……………………………………17
    3.7.3  抗洪能力复核结论…………………………………………………17
4   除险加固设计 ………………………………………………………………17
  4.1  工程任务 ………………………………………………………………17
    4.1.1  工程任务…………………………………………………………17
    4.1.2  工程规模 ……………………………………………………17
  4.2  主要加固项目 …………………………………………………………18
    4.2.1  安全鉴定结论 …………………………………………………18
    4.2.2  工程存在问题及成因 …………………………………………18
    4.2.3  除险加固工程主要项目及内容 ………………………………19
  4.3  设计依据 ………………………………………………………………19
    4.3.1  工程等级与建筑物级别 ………………………………………20
  4.4  加固设计 ………………………………………………………………20
    4.4.1  挡水建筑物 ……………………………………………………20
  4.5  大坝防渗漏加固设计 …………………………………………………20
5  大坝上游坡护砌加固设计 …………………………………………………… 21
  5.1  大坝下游坡面整修加固设计 …………………………………………23
  5.2  坝体加固前、后渗流及稳定计算 ………………………………………23
  5.3  溢洪道加固设计  ………………………………………………………25
    5.3.1  基本设计 ………………………………………………………25
    5.3.2  工程设计 ………………………………………………………26
    5.3.3  设计计算 ………………………………………………………26
  5.4  大坝输水设施的处险加固 ……………………………………………29
    5.4.1  基本情况及处理方案 …………………………………………29
    5.4.2  工程设计 ………………………………………………………30
    5.4.3  设计计算 ………………………………………………………32
6  结论……………………………………………………………………………34
参考文献 ………………………………………………………………………34
致谢……………………………………………………………………………35
