某综合楼建筑给排水设计(含CAD图)

来源:wenku7.com  资料编号:WK719642 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719642
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

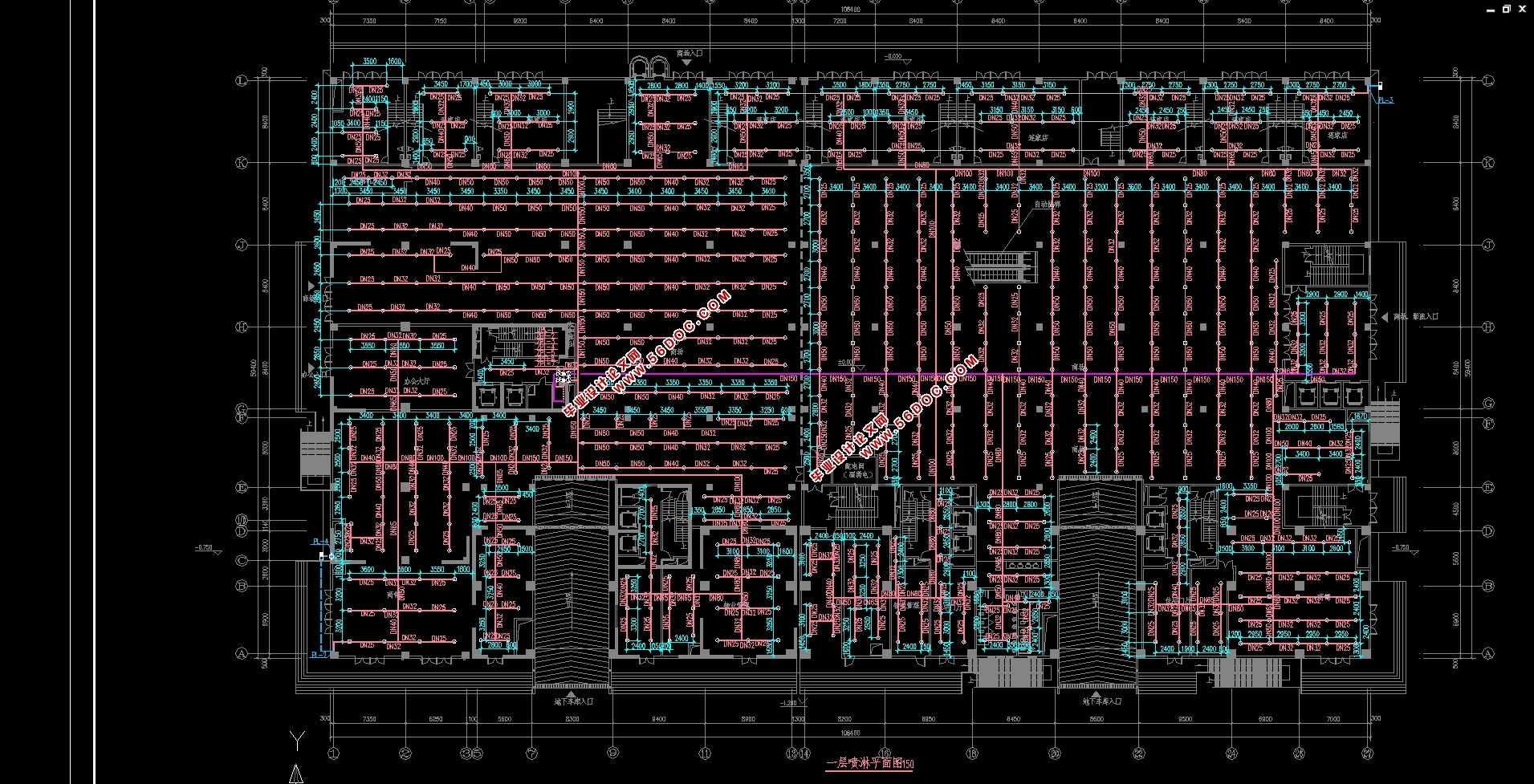

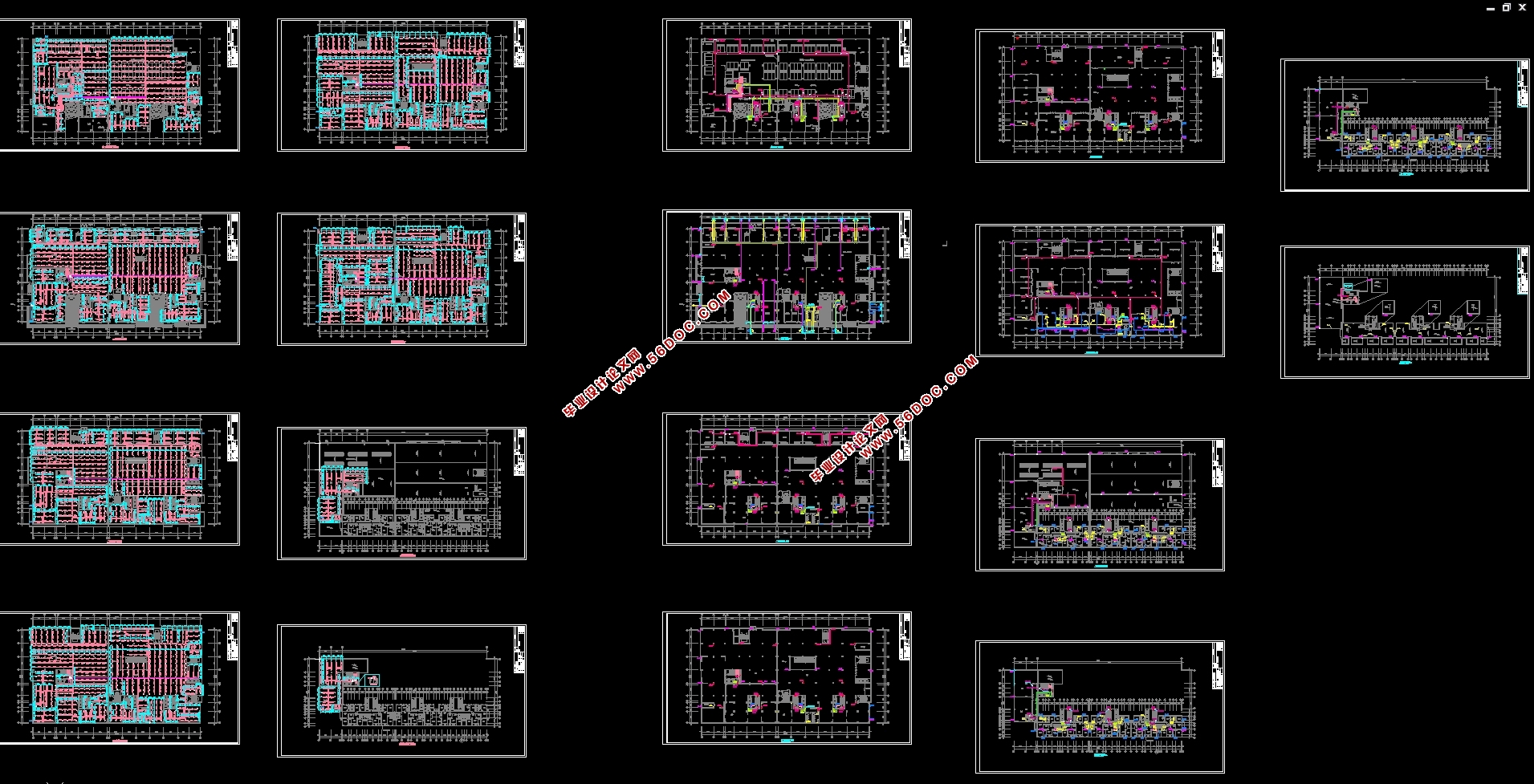

某综合楼建筑给排水设计(含CAD图)(计算说明书7000字,CAD图纸24张)
2.1给水系统方案的确定
2.1.1给水方式
 商业办公和住宅采用两套独立的给水系统,市政提供水压为0.25MPa,满足1~3层商业建筑的供水要求,故0~3层采用直供方式供水。4~23层采用水泵二次加压供水,商业办公区4~13为一个给水分区,14~23为一个给水分区;住宅区分为两个两个给水分区,6~13为一个给水分区,14~23为一个给水分区。
2.1.2给水系统的组成
    给水系统由入户管,水表节点,室内给水管道,给水附件等组成。
2.1.3给水管材的选择
    塑料管是我国给水系统中普遍采用的管材,塑料管具有抗腐蚀性强,水流阻力小,弯曲性能大,运输、安装方便等优点。故在本设计中,给水系统入户管选用PPR管,管井中的立管选用不锈钢管。
