南京某集团15200平米框架—剪力墙结构办公楼给水排水设计(含CAD图)

来源:wenku7.com  资料编号:WK719633 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719633
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

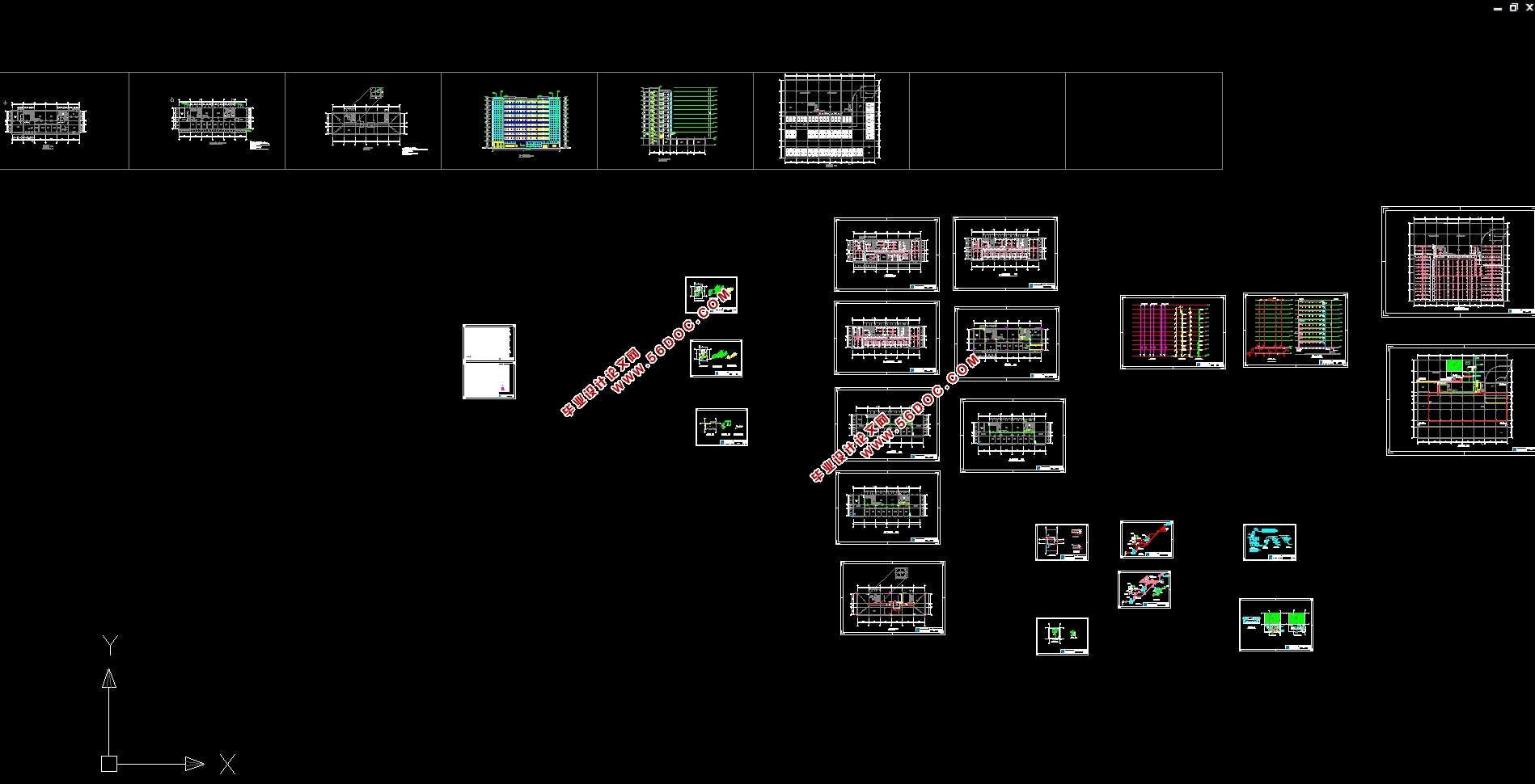

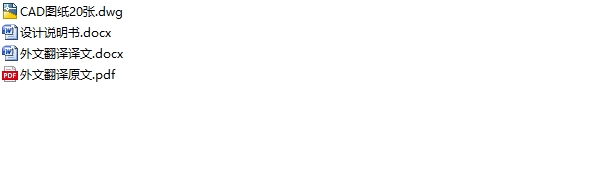

南京某集团15200平米框架—剪力墙结构办公楼给水排水设计(含CAD图)(外文翻译,设计说明书15000字,CAD图纸20张)
摘要
该建筑为南京峰泉集团办公楼主楼,包括生活给水系统、消火栓系统、自动喷淋灭火系统、排水系统和屋面雨水排水系统五个系统。
给水系统采用竖向分区
-1到3层为低区,由市政管网直接供水;4层到10层为高区,采用变频加压供水。采用上行下给的供水方式,由变频无负压调速泵直接向中高区管网供水;生活给水管管材选用铸铁管。
建筑室内排水采用污、废水合流制,室外排水采用雨、污分流制。室内±0.000以上污废水重力自流排入室外污水管,地下室污废水采用潜污泵提升至室外污水管,排水立管主要采用伸顶通气方式和专用通气立管通气方式,部分立管需侧墙通气,排水管采用柔性排水铸铁管;屋面雨水采用重力流雨水斗,外排引向室外雨水管网。雨水管采用铸铁管。
根据规范,本建筑为办公楼,属于二类建筑,火灾危险等级为中危I级,负一层地下车库为中危Ⅱ级。建筑地上十层,设二个防烟楼梯间,和二部消防电梯,地下一层为一个防火分区,一到十层每层为一个防火分区。
关键词: 给水系统排水系统 消火栓系统自动喷水灭火系统雨水系统


Water supply and drainage design of nanjing fengquan group office building
Abstract
The building is the main building of nanjing fengquan group office building, including five systems: domestic water supply system, fire hydrant system, automatic sprinkler system, drainage system and roof rainwater drainage system.
Water supply system adopts vertical partition:
- 1 to 3 layer for low area, water supply directly by the municipal pipe network; 4 to 10 floors are high zone, using variable frequency pressurized water supply. The upward and downward water supply mode is adopted, and the water supply to the pipe network in the middle and high area is provided directly by the frequency conversion non-negative pressure speed regulating pump. Cast iron pipes are used for domestic water pipes.
The indoor drainage adopts the combined system of sewage and waste water, while the outdoor drainage adopts the split system of rain and sewage. Indoor more than + / - 0.000 polluted waste water gravity gravity into the outdoor sewage pipe, the basement sewage wastewater using submersible sewage pump up to the outdoor sewage pipe, drainage riser mainly adopts riser and roof ventilation mode and special ventilation ventilation way, part of the riser to side wall ventilation, drainage pipe using the flexible cast iron drainage pipe; The roof rainwater USES the gravity flow rainwater bucket, the outside drain leads to the outdoor rainwater pipe network. The rain water pipes are made of cast iron.
According to the specification, the building for office, belongs to the second class construction, fire danger rating for dangerous grade I, in the negative a layer of underground garage for dangerous Ⅱ level. There are two smoke prevention stairwells and two fire elevators on the ten floors above the building. The first floor underground is a fire partition, and each floor from one to ten floors is a fire partition.
Key words: water supply system, drainage system, fire hydrant system, automatic sprinkler system, rainwater system

设计题目
南京泉峰集团办公楼给排水设计
1.2  设计资料的确定

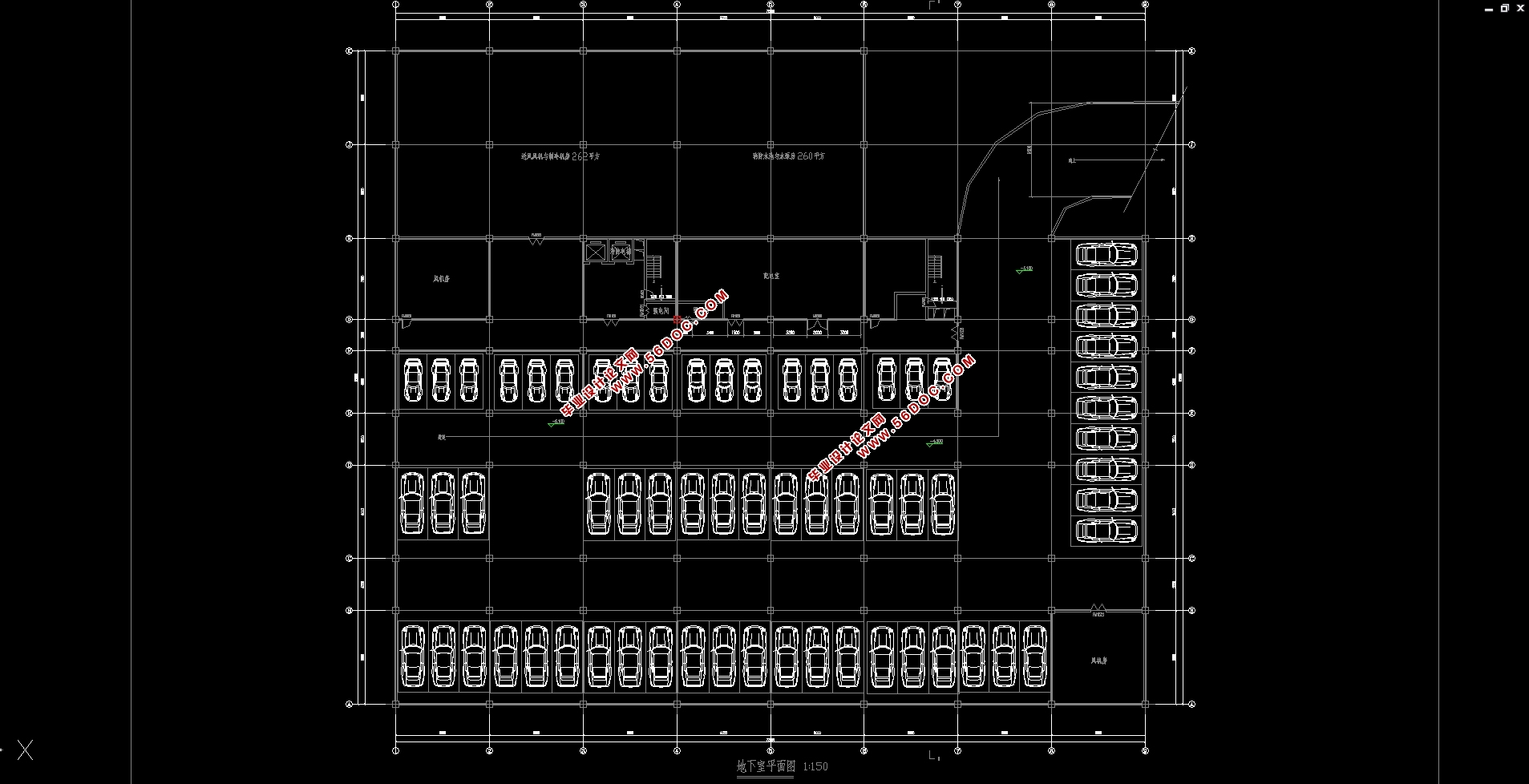

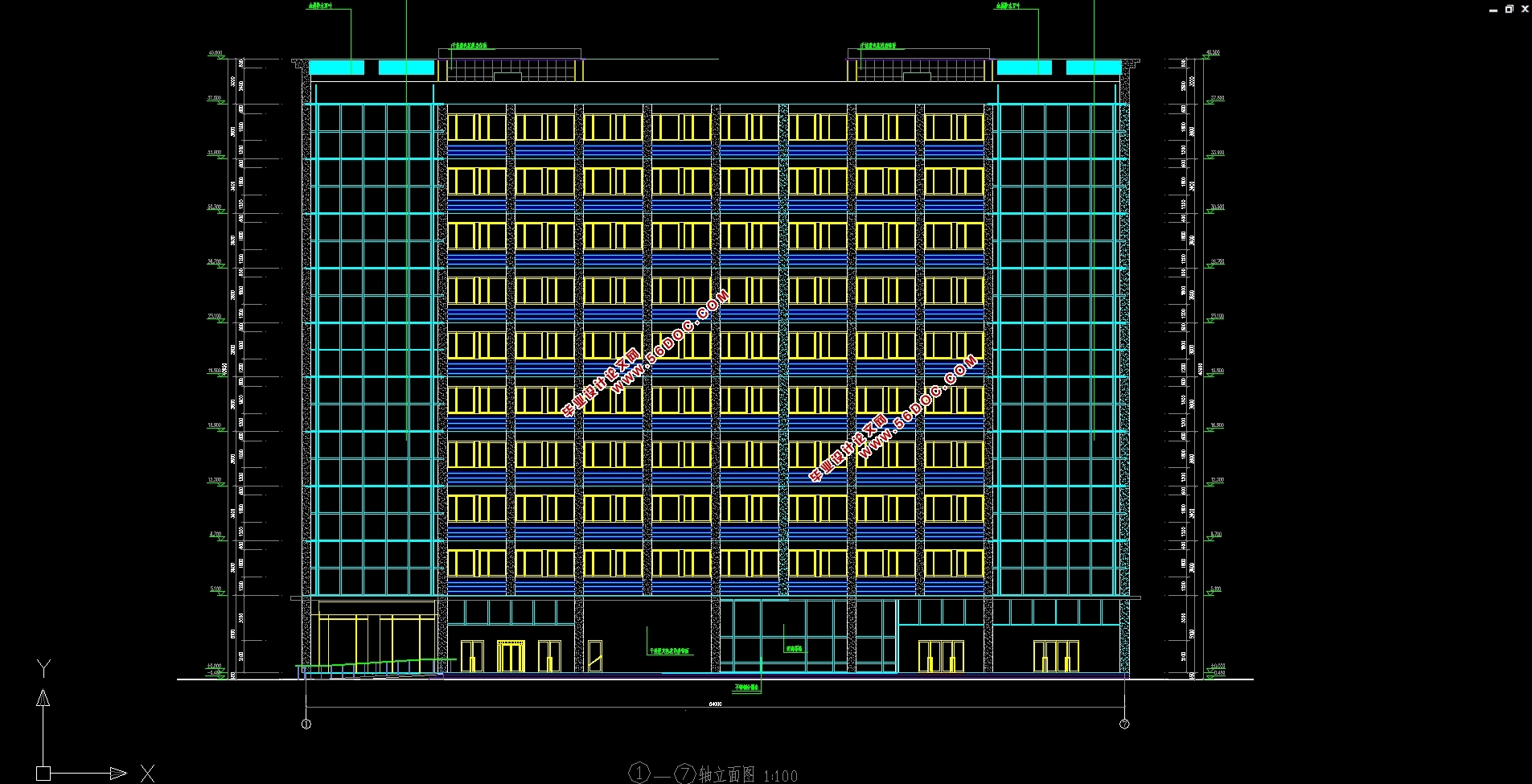

本工程位于南京市,总建筑面积约15200平米,其中:地上建筑面积11900平米,地下3300平米,占地面积1420平米。该建筑为框架—剪力墙结构,地上十层,地下一层,总高度41.1米,首层高度5.1米,二到十层层高3.6米。


南京某集团15200平米框架—剪力墙结构办公楼给水排水设计(含CAD图)
南京某集团15200平米框架—剪力墙结构办公楼给水排水设计(含CAD图)
南京某集团15200平米框架—剪力墙结构办公楼给水排水设计(含CAD图)
南京某集团15200平米框架—剪力墙结构办公楼给水排水设计(含CAD图)
南京某集团15200平米框架—剪力墙结构办公楼给水排水设计(含CAD图)
南京某集团15200平米框架—剪力墙结构办公楼给水排水设计(含CAD图)
南京某集团15200平米框架—剪力墙结构办公楼给水排水设计(含CAD图)


目录
摘要    1
Abstract    2
第一章原始资料的确定    3
1.1  设计题目    3
1.2  设计资料的确定    3
1.3  设计依据    3
1.4  设计内容    4
第二章室内生活给水系统的设计计算    5
2.1 生活给水方式的选择    5
2.2生活给水系统的组成    5
2.3  给水管道    6
2.3.1  给水管道的布置与敷设    6
2.3.2  管材和附件    6
2.4室内贮水箱    7
2.5 室内给水系统的计算    7
2.5.1  生活给水用水量标准及参数确定    7
2.5.2  地下贮水箱的计算    8
2.5.3 设计秒流量的计算    9
2.5.4给水水力计算    10
2.6  生活给水加压泵的选择    18
2.6.1  水泵流量的确定    18
2.6.3 水泵选型    19
第三章室内排水系统的设计计算    20
3.1  排水体制确定    20
3.2  污水排水系统类型确定    20
3.4 排水管道的布置和敷设    20
3.5 通气管的设置    21
3.6 检查口、清扫口检查井设置    22
3.7 排水管道安装要求    23
3.8 排水管水力计算    23
3.8.1 生活污废水排水设计计算    23
第四章消防系统设计计算    30
4.2 消火栓给水系统说明    30
4.2.1 消火栓给水系统的组成    31
4.2.2 室外消火栓    32
4.2.3消防管道布置    32
4.2.4 消火栓布置    32
4.3 自动喷水灭火系统    33
4.3.1 自动喷水灭火系统选择    33
4.3.2 自动喷水灭火系统的组成    33
4.3.3喷头的选择与布置    34
4.4  消防给水系统的选择    35
4.5 室内消火栓系统设计计算    35
4.5.1消火栓的布置    35
4.5.2水枪喷嘴处所需的水压    36
4.5.3水枪喷嘴的出流量    37
4.5.4最不利消火栓口所需压力    38
4.5.5水力计算    38
4.5.6 消防泵选择    41
4.5.7 水泵接合器    41
4.5.8 消火栓减压阀    41
4.6 自动喷淋系统设计计算    41
4.6.1喷头的出流量:    42
4.6.2作用面积内的设计秒流量:    42
4.6.3 理论秒流量:    42
4.6.4 作用面积平均喷水强度:    43
4.6.5 设计管段水力计算    43
4.6.7 喷淋水泵选择    45
4.6.8水泵接合器    45
4.6.9减压孔板计算    46
4.7消防水箱及消防水池设计    46
4.7.1消防水箱设计计算    46
4.7.2 消防贮水池设计    47
第五章雨水系统    48
5.1雨水系统分类    48
5.2天沟外排水系统的组成    48
5.3 雨水量计算    48
参考文献    50
致谢    51
