十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)

来源:wenku7.com  资料编号:WK719632 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719632
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)(任务书,开题报告,外文翻译,计算说明书24000字,CAD图纸41张,PDF图25张)
摘    要
本工程为南京某大学科技园研发楼给排水设计项目。该研发楼为10层,建筑总高度为41.0m,负一层为地下车库,层高5.2m,一层层高5.2m,标准层高3.6m,屋顶楼梯间层高3.4m。建筑总面积(不含地下)为15200平米 ,其中:地下一层面积为 ,地上建筑面积 。
给水系统选用垂直分区并联给水的方式,从市政管网引两根引入管进入建筑,负一层至地上四层由市政管网直供,五层至十层由无负压变频供水设备加压供水。本建筑属于二类高层民用建筑,耐火等级为二级,室外消火栓用水量 ,室内消火栓用水量 。消火栓充实水柱高度13m,水龙带长度25m。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。本建筑喷淋系统采用湿式自动喷水灭火系统,地上部分为中危Ⅰ级,地下部分为中危Ⅱ级,分两个区,负一至四层为低区,五至十层为高区。报警阀设于地下室泵房内,各层均设水流指示器、信号阀和末端试水装置,其信号均送入消防控制中心进行处理。建筑内消防及喷淋在火灾前10min用水由屋面箱泵一体化消防增压稳压设提供,有效容积为 ,后期灭火用水由地下一层的消防水池提供,其有效容积为 。
室内外排水均采用雨污分流制,污废水经检查井直接排入市政污水管。排水立管采用通气立管的双立管排水系统,其中一层单独排水,二至十层集中排水。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑屋面雨水排水系统采用内排水系统,选择重力半有压流系统,雨水经屋面雨水斗收集后由雨水立管排入市政雨水管网。

关键词:给水系统  排水系统  消火栓系统  自动喷水灭火系统  雨水系统

Abstract
This project is Research and development building of  Nanjing Tech University’s water supply and drainage design. The building is 10 floors, the total height of the building is 41.0m, the negative layer is the underground garage, the height is 5.2m, the layer is 5.2m , the standard layer is 3.6m and the roof staircase is 3.4m . The total area of the ground building (excluding underground) is 15200m2, the ground floor area is 3000m2, the standard layer is 1220m2.
Water supply system to take the vertical partition of parallel water supply way, from the municipal pipe network cited two into the pipe into the building, a negative layer to the ground four by the municipal pipe network direct supply, five to ten layers by the negative pressure frequency water supply equipment pressure Water supply. The building is two types of high-rise civil buildings, fire-resistant grade for the two, outdoor fire hydrant water 25L / s, indoor fire hydrant 20L / s. Fire hydrant filled with water column height of 13m, hose length of 25m. In the roof layer set a test fire hydrant, each indoor fire hydrant box are equipped with long-distance start fire pump button. The construction of the sprinkler system using wet automatic sprinkler system, the ground part of the risk level Ⅰ, the underground part of the risk level Ⅱ, divided into two districts, negative one to four for the low area, five to ten layers for the high area. The alarm valve is located in the basement pump house, each layer is set up water flow indicator, signal valve and the end of the test water device, the signal are sent to the fire control center for processing. Fire and spray within the building 10min before the fire water from the roof box pump integrated fire booster regulator provided, the effective volume of 18m3, the latter part of the fire extinguishing water from the ground floor of the fire pool, the effective volume of 430m3.
Indoor and outdoor drainage are used sewage waste confluence system, the inspection wells directly into the municipal sewage pipes. Drain riser with ventilation riser double riser drainage system, one layer of a separate drainage, two to ten concentrated drainage. The drainage of the basement is discharged into the sump by the gutter, and the drainage tank is discharged to the inspection well. Building roof rainwater drainage system using the internal drainage system, select the gravity of the semi-pressure flow system, the rainwater collection by the roof after the storm water pipe into the municipal rainwater pipe network.
Keyword: water-supply system;drainage system;hydrant system;automatic sprinkler system;rainwater system

1.1  工程概况
该项目为南京某大学科技园研发楼设计,房屋总高41.0米,建筑地上十层、地下一层。建筑功能:一层为展厅、商场,四—八层为办公层,二、三、九、十层为科研层,地下一层为停车区及建筑设备区。
(1)给水水源:本建筑以城市给水管网作为水源,从市政管网取水,供水水压为0.28MPa。
(2)排水条件:排水采用雨、污水分流制,生活污水经化粪池处理后排入市政污水管网。
(3)雨水情况:本建筑屋面采用内排水,由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几部分组成,雨水斗选用87式雨水斗,单斗布置。
(4)消防情况:本建筑属二类公共建筑,地面部分耐火等级为二级,地下一层耐火等级为一级。室内、外消火栓用水量分别为20L/s和25L/s。每根竖管的最小流量为15L/s,每支水枪的最小流量为5L/s。选用设水泵、水箱的消火栓给水方式。同时设计闭式喷水灭火系统。


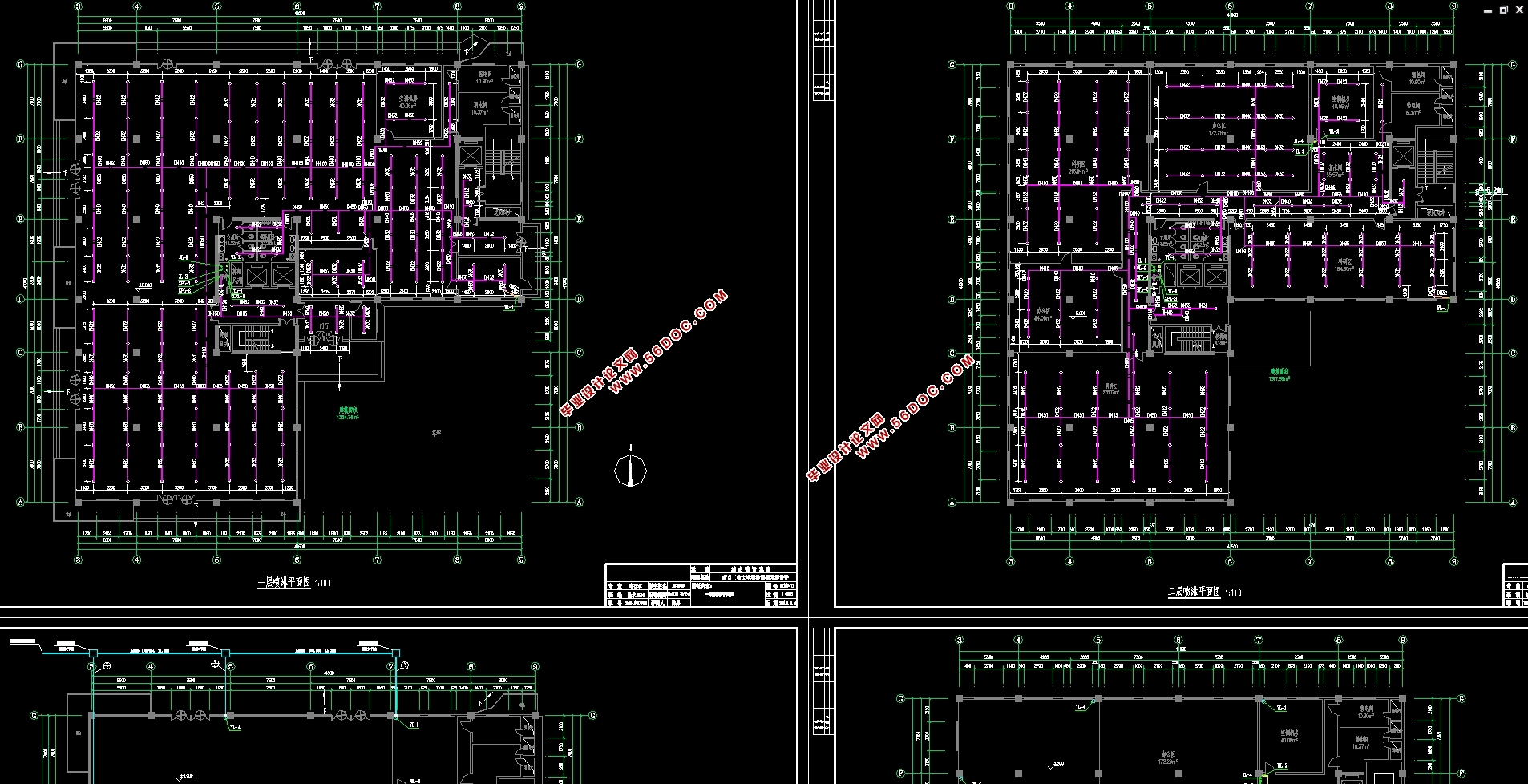

十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)
十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)
十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)
十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)
十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)
十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)
十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)
十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)
十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)
十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)
十层15200平米某大学科技园研发楼给排水设计(含CAD建筑图给排水图)


目  录
设计说明书    1
第一章  项目概述    1
1.1  工程概况    1
1.2  设计依据    1
1.3  工程设计内容    2
1、设计该建筑给水系统    2
2、设计该建筑室内排水系统    2
3、设计该建筑消防系统    2
4、设计该建筑室外雨水排放系;    2
5、设计该建筑自动喷淋系统    2
第二章  生活给水系统方案    3
2.1  给水系统方案选择    3
2.1.1 给水方式对比    3
2.1.2 给水方式选择原则    4
2.2  给水系统的组成    4
2.3  给水管材和附件    5
2.3.1 给水管材    5
2.3.2 给水附件    5
2.4  给水管道布置和敷设    5
第三章  消防系统方案    7
3.1  室内消火栓系统    7
3.1.1 消火栓系统的选择    7
3.1.2系统组成    8
3.1.3设备及构筑物    8
3.1.4消火栓的安装    8
3.2  自动喷淋系统    8
3.2.1室内自动喷水灭火系统的选择    8
3.2.2系统组成    9
3.2.3喷头的选择与布置    9
3.2.4设备及构筑物    9
3.2.5喷淋系统的安装    9
第四章  生活排水系统方案    11
4.1  排水系统方案选择    11
4.2  排水系统的组成    11
4.3  排水水管材和设备    11
4.4  排水管道布置和敷设    11
4.5  通气管的安装    12
4.6  检查口、清扫口和检查井的设置    13
第五章  雨水排水系统方案    14
5.1  雨水排水系统方案选择    14
5.2  雨水排水系统的组成    14
5.3  雨水管道的敷设与布置    14
设计计算书    15
第六章  生活给水系统计算    15
6.1  用水定额及用水量    15
6.1.1 给水用水定额及时变化系数    15
6.1.2 最高日用水量    16
6.1.3 最高日最大时用水量    16
6.2  设计秒流量    16
6.3  给水系统水力计算    16
6.3.1 各卫生器具的流量、当量、连接管管径、最低工作压力及给水百分数    16
6.3.2 市政直供部分水力计算    17
6.3.3 高区无负压给水设备供水部分水力计算    21
6.4  水表选型    24
6.4.1 选型要求    24
6.4.2 水表选型及水头损失计算    24
6.4.3 水表的安装    25
6.5  市政直供部分所需压力校核    25
6.6  高区设备选型与所需压力校核    25
6.6.1 高区给水系统所需压力    26
6.6.2 设备选型    26
6.6.3 减压阀设置    27
第七章  消火栓系统计算    28
7.1  消火栓的布置    28
7.2  消火栓的水压    29
7.2.1 水枪喷嘴处所需水压    29
7.2.2 水枪喷嘴出水量    30
7.2.3 水带阻力    31
7.2.4 最不利消火栓栓口所需水压    31
7.3  消火栓系统水力计算    31
7.4  消防泵选择    28
7.5  消火栓系统减压计算    28
7.6  消防箱配置    30
7.7  灭火器配置    30
7.8  水泵接合器    30
7.9  消防贮水池    30
7.10  屋顶消防水箱    32
第八章  自动喷淋系统计算    34
8.1  设计基本数据    34
8.2  管道与报警阀布置    34
8.3  喷头的选用与布置    34
8.5  水力计算(特性系数法)    34
8.5.1 低区喷淋水力计算    35
8.5.2 高区喷淋水力计算    38
8.5.3  系统水力计算    41
8.6  增压与贮水设备    41
8.6.1 喷淋泵选择    41
8.6.2 消防水池、消防水箱与稳压设备    41
8.7  水泵接合器    42
8.8  喷淋减压孔板计算    42
8.8.1 减压孔板计算    42
8.8.2 负一层设置减压孔板后压力校核    43
第九章  生活排水系统计算    47
9.1  设计秒流量    47
9.2  卫生器具当量和排水流量    48
9.3  排水横支管水力计算    48
9.4  排水立管水力计算    52
9.5  排水通气立管选用    54
9.6  排水排出管水力计算    55
9.7  集水坑计算及潜水排污泵选型    56
9.7.1 地下室车库集水坑计算及潜水排污泵选型    56
9.7.2 消防电梯集水坑计算及潜水排污泵选型    57
9.7.3 水泵房集水坑及提升泵计算选型    57
9.7.4 汽车坡道集水坑及提升泵计算选型    57
第十章  雨水排水系统计算    59
10.1  设计暴雨强度    59
10.2  划分汇水面积    59
10.3  设计秒流量    60
10.4  雨水斗选用    61
10.5  雨水立管计算    61
10.6  雨水排出管计算    62
10.7  溢流口计算    62
参考文献    64
结语    65
谢辞    66
