广东省东莞某镇12万吨污水处理厂工程设计(含CAD图)

来源:wenku7.com  资料编号:WK719630 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719630
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

广东省东莞某镇12万吨污水处理厂工程设计(含CAD图)(设计说明书24000字,CAD图纸20张,PDF图27张)
摘  要
针对广东省东莞某镇生活污水排放量、水质状况、当地水文地质和气象特点,并结合该地区经济社会发展水平以及中长期发展规划,本工程设计的主要任务和目标是设计1座处理能力(规模)为12万m3/d的污水处理厂,处理后的出水水质指标符合国家污水处理综合排放一级A标准。首先仔细分析了目前国内外主要污水处理工艺技术和有关已建典型工程,主要比较了普通活性污泥法、氧化沟法、A/O法、SBR法和A2/O法处理工艺的优缺点,然后根据处理规模、进出水水质指标,设计推荐采用A2/O污水处理工艺流程。本工程设计工艺流程把除磷脱氮作为重点,依据相关技术规范,对工艺流程各个环节涉及的参数进行了计算分析,设计指标符合要求。
本设计在A2/O污水处理工艺流程参数计算中,充分考虑主要构筑物厌氧池、缺氧池和好氧池布局和规模的合理性,在主要设备选型方面,即先进实用,又经济合理,在满足设计指标和工程质量的前提下,尽量节约建设资金。本设计A2/O工艺出水能够达到了排放标准要求,具有处理广东东莞某镇生活污水的能力。该污水处理厂的建设,将具有显著地环境效益、社会效益,对促进区域高质量发展,保持良好环境具有重要作用。
关键词: 污水 处理  设计  除磷  脱氮  A2/O工艺

ABSTRACT
In view of the domestic sewage discharge, water quality, local hydrogeology and meteorological characteristics of a town in Dongguan, Guangdong Province, and combined with the economic and social development level and medium-term and long-term development plan of the area, the main task and goal of this project design is to design a sewage treatment plant with a capacity of 120,000 m3/d. The treated effluent quality index meets the national comprehensive sewage treatment discharge. Level A standard. Firstly, the main sewage treatment technologies and typical projects at home and abroad are carefully analyzed, and the advantages and disadvantages of common activated sludge process, oxidation ditch process, A/O process, SBR process and A2/O process are mainly compared. Then, according to the treatment scale and water quality index, A2/O sewage treatment process is recommended. This engineering design process takes phosphorus and nitrogen removal as the key point. According to the relevant technical specifications, the parameters involved in each link of the process are calculated and analyzed, and the design indicators meet the requirements.

In the calculation of A2/O wastewater treatment process parameters, the rationality of layout and scale of anaerobic, anoxic and aerobic tanks of main structures is fully considered. In the selection of main equipment, which is advanced, practical and economical, the construction funds are saved as much as possible on the premise of meeting design targets and engineering quality. The design of A2/O process effluent can meet the requirements of discharge standards, and has the ability to treat domestic sewage in a town in Dongguan, Guangdong Province. The construction of the sewage treatment plant will have significant environmental and social benefits, and play an important role in promoting regional high-quality development and maintaining a good environment.
Keywords:Nitrogen; Except for Phosphorus; A2/O 's technology ; Sewage

设计任务

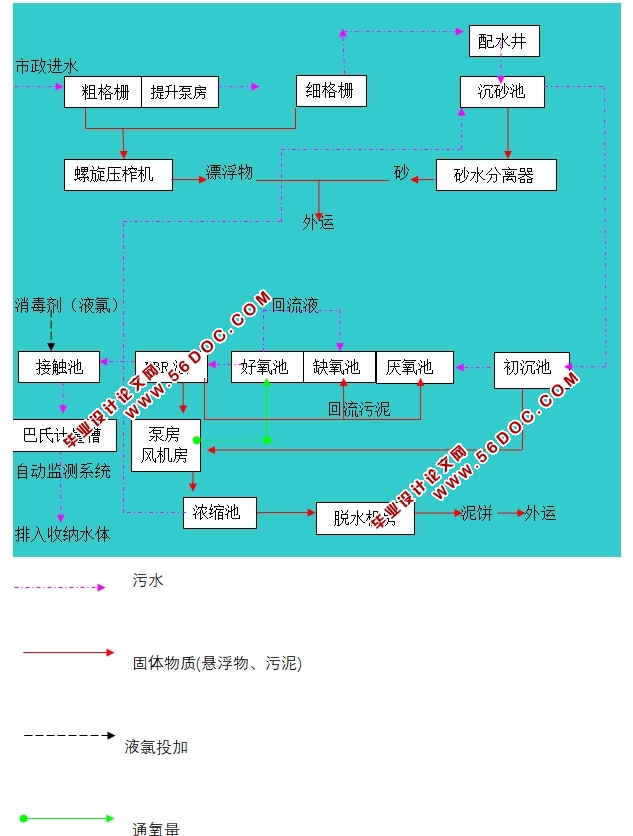

    根据广东东莞某镇生活污水排放量、水质状况、当地水文地质和气象特点,并结合该地区经济社会发展水平以及中长期发展规划等数据资料,设计东莞某镇污水处理厂1座,推荐采用A2/O外加MBR工艺,日处理城镇生活污水规模为12万吨)
1.2设计主要内容
  (1)调查该城镇生活污水来源、排放量、水质状况等特点;根据该城镇污水状况以及排放处理要求进行污水处理厂设计,主要包括污水处理工艺参数计算、工艺比较等;
  (2)对主要污水处理构筑物的所有单体设计及计算,包括确定相关负荷、参数和尺寸;
  (3)平面布置及图纸绘制;毕业设计文本的书写、程序的编制。
1.3本污水处理厂规模和水质设计主要数据
  (1)设计处理规模:120000m3/d。
  (2)污水主要指标:BOD5=180mg/L;TN=35mg/L
       SS =170mg/L;TP=2.5mg/L
       COD=270mg/L;NH3-N=16mg/L
  (3)污水处理厂出水水质符合《城镇污水处理厂污染物排放标准》(GB18918-2002)中的一级A标准,并保持出水质稳定。确定本污水厂设计出水水质控制指标:
CODCr≤50mg/L;SS≤10mg/L;BOD5≤10mg/L;TN=15mg/L;NH3-N=5(8)mg/L ;TP≤0.5mg/L。
(4)河流水位1.75到2.0米
1.4本毕业设计主要工作
    (1)查阅国内外文献,调查、搜集有关资料,分析主要并确定本工程适宜的污水处理工艺流程,进行主要构筑物的参数计算,进行技术与经济比较分析,推荐合理的设计方案。
    (2)编写完成设计计算书。计算书主要包括构筑物、设计流量、污水管道、高程等参数计算,工程经济技术计算分析。

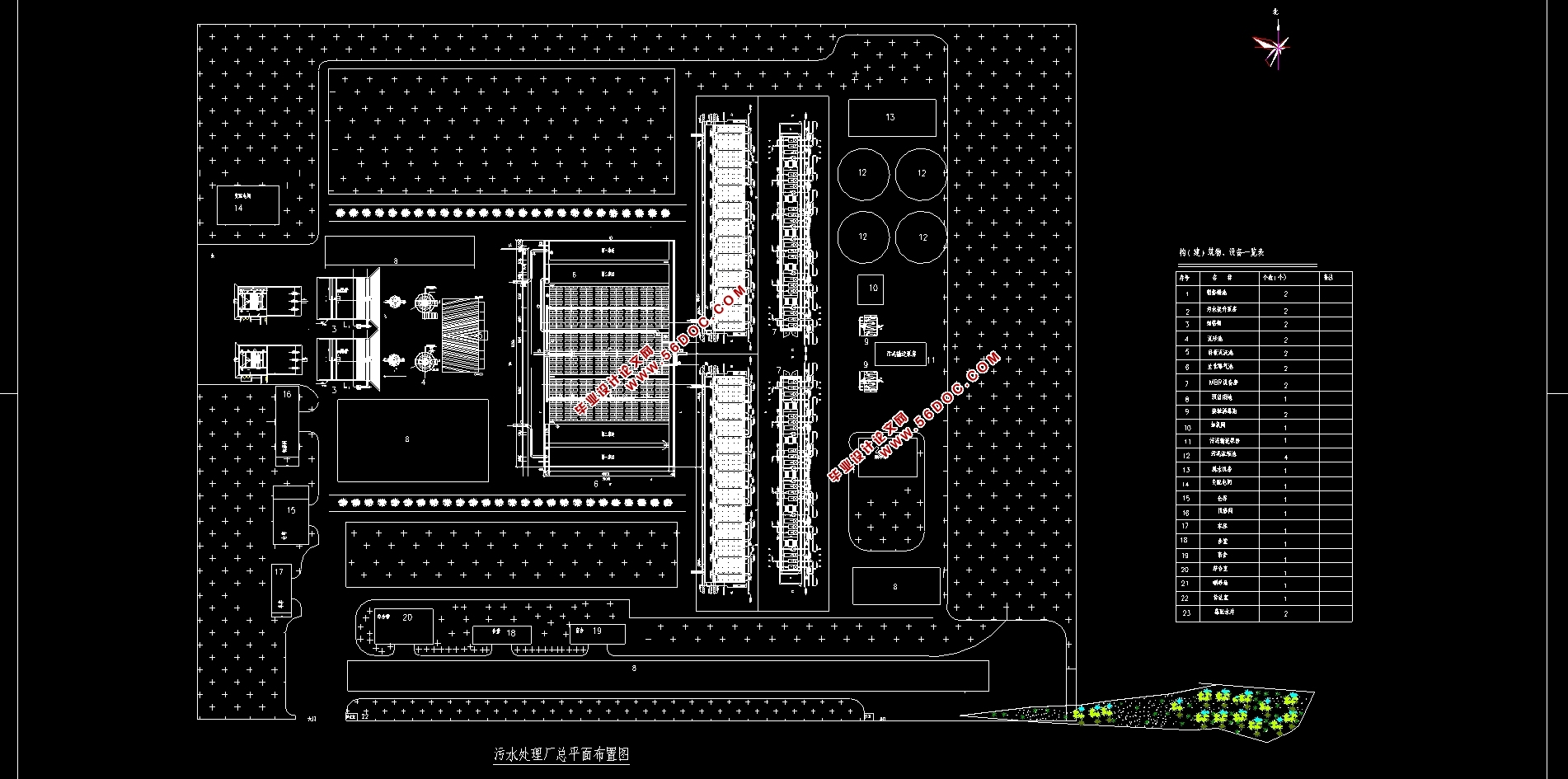

    (3)设计绘制污水处理厂总平面图、污水处理厂工艺流程图(高程图)各1张,主要处理构筑物的平面图、剖面图不少于10张。
