十三层广州某医院住院大楼给排水设计(附CAD图)

来源:wenku7.com  资料编号:WK719617 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719617
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

十三层广州某医院住院大楼给排水设计(附CAD图)(任务书,开题报告,外文翻译,论文计算书9000字,CAD图纸37张)
摘要
本设计是13层的医院病房楼的建筑给排水设计,主要包括给水系统,排水系统,消防系统,自动喷淋系统,雨水排水系统。给水系统采用分区供水。-1层到4层为低区,由市政管网直接供水;5到9层层为中区,10到13层为高区;由水泵从地下生活水池加压供水,并设变频调速装置。排水系统采用双立管排水系统,设通气立管。一楼的污水直接排出室外,二楼以上从排水立管汇聚到达化粪池后排到市政污水管网;消防系统主要采用室内消火栓系统,火灾初期10min消防用水量由屋顶水箱供给,消防水箱的水源由生活水泵从生活水池抽取;10min后消防水泵启动,从消防水池抽水供给消火栓。屋面雨水采用内排水,在室外汇集后排入雨水管网。
关键词:给水系统  消防系统  排水系统  雨水系统
Abstract
This design is the 13-story building water supply and drainage design of hospital ward building, including the water supply system, drainage systems, fire protection systems, automatic sprinkler systems, rain water drainage systems. Water water supply system using partition. -1 to 4-storey low zone, directly by municipal pipe network water supply; 5 to 9 and 10 to13 stories for central pool of pressurized water pumping from the underground life and set variable frequency speed-regulating device. Drainage system with double stack drainage system located ventilation risers. Sewage directly into the outdoor on the first floor, second floor above gathered from the vertical sewer pipe reaches the septic tank back into the municipal sewer network; system is mainly made of indoor hydrant system for fire fighting, fire 10min fire water used by the early supply of water tanks on the roof, fire-fighting water tank of water by pumps from life pool pump; fire pump starts after the 10min, from a pool of fire water supply fire hydrants. Roof rainwater drainage inside, then collected into the municipal storm sewer system.
Key words:Water supply system  Fire-fighting system  Drainage system  Rainwater system

1.1给水系统
1.1.1系统比选
本设计工程为医院建筑。该建筑以城市给水管网为水源。建筑高度为49.1m,属于高层建筑,市政管网的供水压力为0.30Mpa,不能满足高区用水要求,故考虑二次加压,根据设计资料,可供选择的供水方式如下:
(1)方案一:下层直接供水、上层设水泵、水箱的给水方式
此方案的优点:水池,水箱储存一点的水量,停水,停电时上层可延时供水,供水可靠性提高。
此方案的缺点:①安装维护较麻烦,投资较大,有水泵震动,噪声干扰大。②设水箱,增加了水质的二次污染机会。
(2)方案二:下层直接供水、上层采用变频水泵加压供水的方式。
此方案的优点:①不需要设水箱,减少了结构负担,减少了二次污染。②供水水压趋于稳定,水泵选择好的话将大大地节省能源。
此方案的缺点:一次性投资很大,变频调速器价格昂贵,技术复杂。
实际设计中,越来越多的工程都逐渐地放弃了设水箱的这种给水方式,其中的一大原因就是水箱的二次污染问题;现在的科技水平发展很快,变频技术的发展也日渐成熟起来,一些变频技术的缺点也在逐渐被克服。所以针对本建筑,采用第二种方案。
具体阐述如下:
该医院1~4层及地下一层采用城市管网水压直接供水,5层及以上采用地下室变频水泵机组联合分区供水。
1.1.2室内给水系统的组成
室内给水系统主要包括引入管、水表节点、给水管道、给水附件、配水设施、增压和贮水设备。

1.1.3给水管道的布置与敷设
(1)各层给水管道采用暗装敷设,管材均采用镀锌钢管,丝接。
(2)管道外壁距墙面不小于150mm,离梁、柱及设备之间的距离为50mm,立管外壁距墙、梁、柱净距为20—25mm。
(3)给水管与排水管道平行、交叉时,其距离分别大于0.5m和0.15m,交叉给水管在排水管的上面。
(4)立管通过楼板时应预埋套管,且高出地面15—20mm。给水管道穿过承重墙基础时,均预留孔洞,预留洞尺寸,考虑到管顶上部净空不能小于建筑物沉降量的要求,其值不小于0.1m。
(5)在立管横支管上设阀门,管径DN>50mm时设闸阀,DN<50mm设截止阀。
(6)引入管穿地下室外墙设套管。
(7)在进户管上安装水表,统一计量水量,水表设于水表井内。
(8)给水横管设3‰的坡度,坡向泄水装置。
(9)贮水池采用钢筋混凝土,基础底部设水泵吸水坑。为保证水质不被污染,水池底板做防水处理。
(10)所有水泵出水管均设缓闭止回阀,除消防泵外其他水泵均设减震基础,并在吸水管和出水管上设橡胶接头。

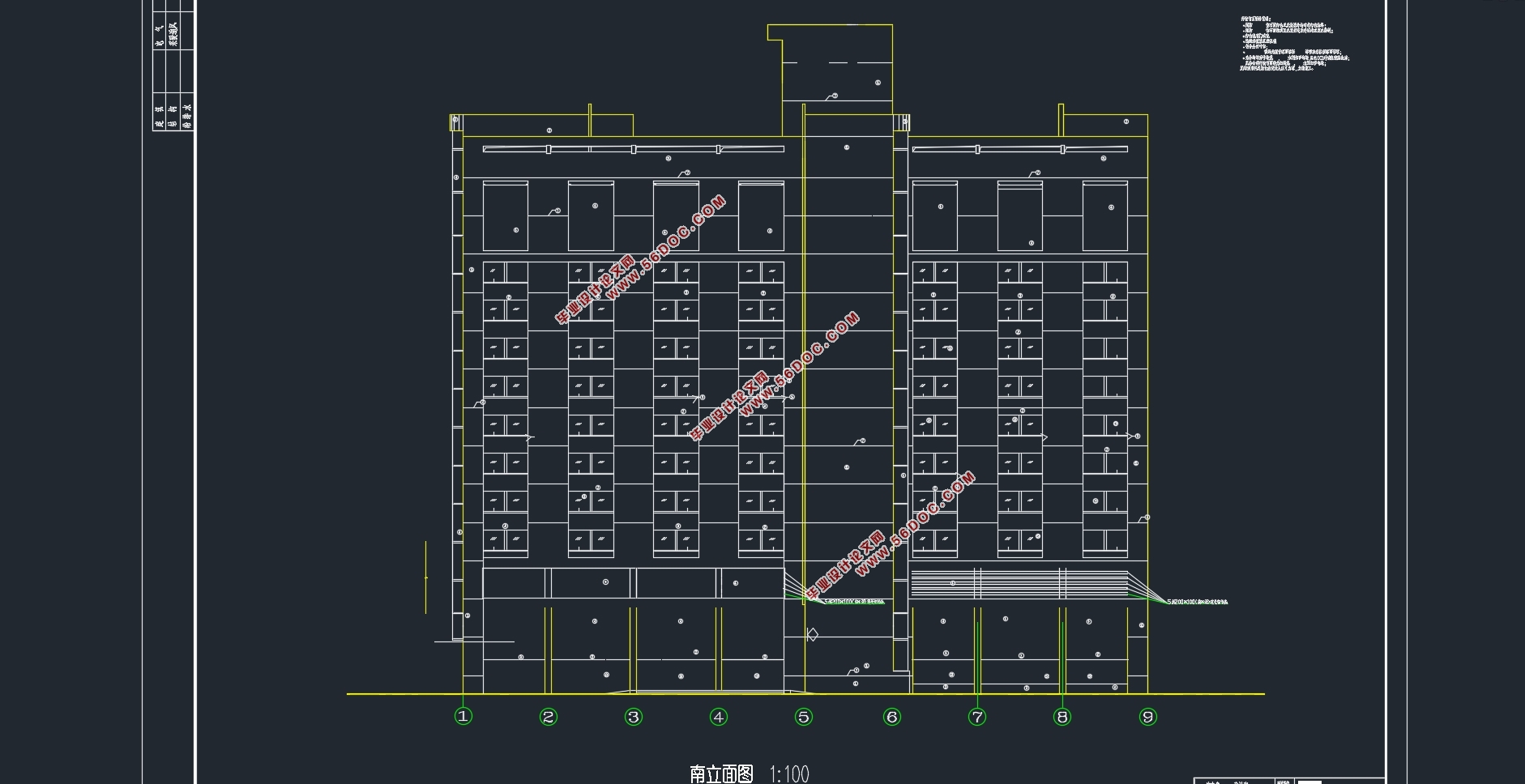

十三层广州某医院住院大楼给排水设计(附CAD图)
十三层广州某医院住院大楼给排水设计(附CAD图)
十三层广州某医院住院大楼给排水设计(附CAD图)
十三层广州某医院住院大楼给排水设计(附CAD图)


目录
摘要    I
ABSTRACT    II
第一章 设计说明书    1
1.1给水系统    1
1.1.1系统比选    1
1.1.2室内给水系统的组成    1
1.1.3给水管道的布置与敷设    2
1.2消防系统    2
1.2.1消火栓系统    2
1.2.2自动喷水灭火系统    3
1.3排水系统    5
1.3.1排水方案的选择    5
1.3.2排水管道的安装    5
1.4雨水系统    6
1.4.1雨水排水系统的选择    6
1.4.2雨水排水系统的组成    6
1.4.3雨水管道的敷设与布置    6
第二章 设计计算书    7
2.1 给水系统计算    7
2.1.1用水量计算    7
2.1.1.1给水用水定额及时变化系数    7
2.1.2给水管网水力计算    9
2.1.3 地下室生活增压设备的选择    14
2.2 消火栓系统的设计与计算    14
2.2.1 室内消火栓给水系统的计算    16
2.2.3 消防水箱    16
2.2.4 消防贮水池    16
2.2.5 水泵接合器选定    17
2.3 自动喷水灭火系统的设计与技算    19
2.3.1 自动喷水灭火系统的基本数据    19
2.3.2 管道与报警阀布置    20
2.3.3 喷头的选用与布置    20
2.3.4 系统的设计流量    20
2.3.5 水力计算(作用面积法)    20
2.3.6 选泵计算    22
2.3.7水泵结合器    23
2.3.8 喷淋减压孔板计算    23
2.4室内排水系统的设计与计算    22
2.4.1确定排水体制    22
2.4.2 横支管的计算    22
2.4.3 排出横干管计算    25
2.4.4 集水坑及提升泵计算选型    25
2.4.5 化粪池设计计算    26
2.5 建筑雨水排水系统的设计与计算    27
2.5.1 降雨强度    27
2.5.2 设计秒流量     27
2.5.3 雨水斗选用    28
2.5.4 立管选用    28
参考文献    29
致谢    30
