福州十四层飞航宾馆建筑给水排水设计(附CAD图)

来源:wenku7.com  资料编号:WK719615 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719615
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

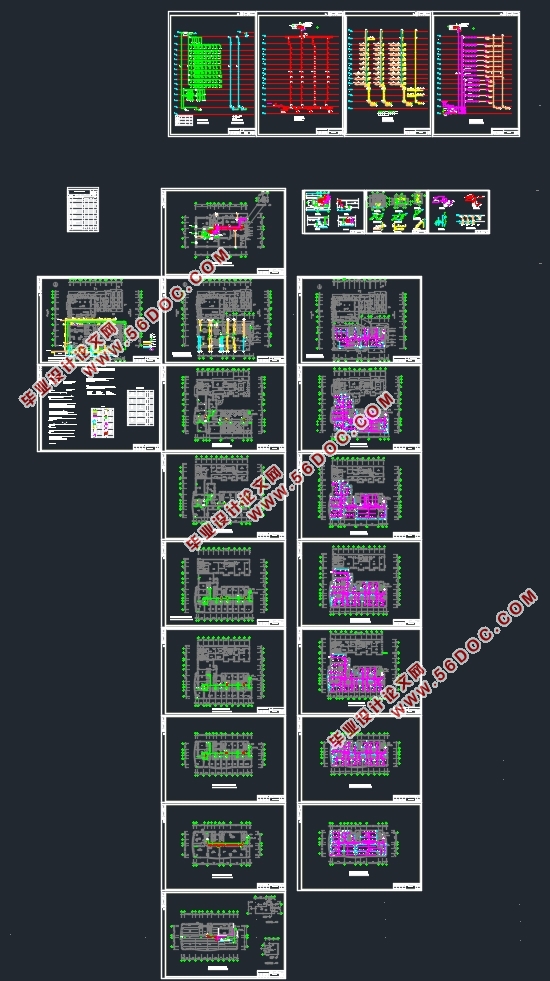

福州十四层飞航宾馆建筑给水排水设计(附CAD图)(论文计算书14000字,CAD图纸24张)
摘    要
飞航宾馆项目所在地福州,为福州民航商业用房,地面高度52.6米,总层数14层,地面以上13层,地下一层作为职工自行车停放,不作机动车库,市政水压为2.6公斤。
给水系统分区供水,从市政管网上接一根DN200的引入管,负一层至地上三层为市政管网直供,四至十三层采用水箱供水。消防水池采用钢筋混凝土结构,置于地下室泵房外侧,有效容积432立方米。建筑高区排水采用污、废水分流制,低区排水采用污废合流制,高区污水与低区废水排入检查井后,经化粪池处理再排入市政污水管。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑立面为全玻幕墙,采用内排水,选择重力半有压流系统,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为一类高层建筑,室内消火栓用水量30L/s,火灾延续时间3h,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量30L/s。报警阀设于地下室泵房内,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分2个区。选用箱泵一体化消防增压稳压设备(包含18立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统

Abstract
    Aviation hotel project is located in fuzhou, which is fuzhou aviation commercial housing, which height is 52.6 meters.The building has 14 layers, there are 13 layers above the ground, the underground is for workers' bicycles' parking, which is nor for car parking.The municipal water pressure of the building is 2.6 kg.
     Water supply system supply water separately,two service pipes which is DN200 is picked up on the municipal network, minus one to three floors for the direct supply of municipal pipe network, four to thirteen floors with water tank for water supply. Fire pool used for reinforced concrete structures placed in basement pumping station outside the effective volume 432 cubic. High building area drainage-diversion of sewage, waste water, low building area drainage sewage waste combined, after high area sewage with low area wastewater discharged into the manhole, septic tank treatment and then discharged into municipal sewers. Basement drainage flow sewer collection to sump, submersible sewage pump lifting flows into the inspection Chamber. For the whole glass curtain wall building facades, internal drainage, select half-pressure of gravity flow systems, rainwater flow roof rainwater collected by the rain water pipe to manhole.
     According to the specifications, the building is a high-rise construction, 30L/s fire hydrant water consumption, fire life 3h, fire the riser tube diameter DN100. Set up a test fire hydrants in roofing, each fire hydrant boxes are equipped with remote start button for fire pump.
    Wet automatic fire sprinkler system in the building, spraying system design flow 30L/s. The alarm valve located on the pump room in the basement, the floors are located water flow indicator, test water device and signal the valve at the end, its signal is fed into the fire control centre for processing. Sprinkler system the project divided into two zones. Selection box-pump fire booster regulator device integration (including 18 cubic metres of fire water tank) storage initial 10min sprinkler system for fire water, indoor fire hydrant system, initial fire-fighting water tank water supply, late extinguishing the fire pump and sprinkler pumps water from the basement.
Keywords: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system

1.1.1 工程概况
飞航宾馆项目所在地福州,为福州民航商业用房,地面高度52.6米,总层数14层,地面以上13层,地下一层作为职工自行车停放,不作机动车库,市政水压为2.6公斤,其他详细资料见该建筑物图纸,要求设计该建筑给排水工程,内容包括:生活给水系统、消火栓给水系统、喷淋给水系统、排水系统。
水泵、水箱并联给水方式是高层建筑中较常采用的供水方式。这种供水方式分区独立设置水箱和水泵,水泵集中布置在地下室或建筑物底层,水泵从贮水池中抽水,分别供给高位水箱,再由高位水箱通过给水管网送至用水点。水泵水箱并联给水方式的优点是:水泵能及时向水箱供水,可减少水箱容积,又因有水箱的调节作用,水泵出水量稳定,能保持在高效区运行。因此,在本设计的高区供水中采用水泵水箱并联给水方式。
飞航宾馆在竖向上分为两个供水区,各区的供水方式如下:
地下一层到3层为低区,由于市政管网常年可用水头为0.26Mpa,考虑到充分利用管网供水压力,低区由市政管网直接供水。
4层到13层为高区,高区水箱设在13层屋顶上,水泵由贮水池吸水,经加压后送至屋面水箱,再由水箱经上行下给管道系统将水送至用水点。


福州十四层飞航宾馆建筑给水排水设计(附CAD图)
福州十四层飞航宾馆建筑给水排水设计(附CAD图)
福州十四层飞航宾馆建筑给水排水设计(附CAD图)
福州十四层飞航宾馆建筑给水排水设计(附CAD图)


目 录
第一章 设计说明    1
1.1 飞航宾馆给排水设计说明书    1
1.1.1 工程概况    1
1.1.2 设计依据    1
1.1.3 设计内容    1
1.2 给水系统    1
1.2.1 给水系统的选择    1
1.2.2 给水系统的组成    2
1.2.3 给水管道布置与安装    2
1.3 消火栓系统    2
1.3.1 消火栓系统的选择    2
1.2.2 消防系统的组成    3
1.4 自动喷水灭火系统    3
1.4.1 室内自动喷水灭火系统的选择    3
1.4.2 系统组成    4
1.4.3喷头的选择与布置    4
1.4.4 喷淋系统的安装    5
1.5 排水工程    5
1.5.1 排水方式的选择    5
1.5.2 排水系统的组成    5
1.5.3 排水管道及设备安装要求    5
1.6 雨水系统    6
1.6.1 雨水系统的选择    6
1.6.2 雨水系统的组成    6
1.6.3 雨水管道的布置与敷设    6
第二章 给水系统    7
2.1 生活用水量计算    7
2.2 水池、水表及水箱的计算    7
2.2.1 水池容积的确定    7
2.2.2 水表的选择    8
2.2.3 高位水箱的计算    8
2.3 给水管网水力计算    9
2.3.1 低区生活给水管网水力计算    10
2.3.2 高区生活给水管网水力计算    12
2.3.3 高区给水设备计算与选择    15
第三章 消火栓系统    17
3.1 消火栓的布置    17
3.2 消防水箱贮水量计算    18
3.3 消防水池贮水量计算    18
3.4 最不利点消火栓所需压力和实际射流计算    19
3.4.1枪口所需压力    19
3.4.2 水枪喷嘴射流量    19
3.4.3 最不利栓口所需压力    20
3.5.1 水泵供水工况    20
3.5.2 水箱供水工况    21
3.5.3 高位水箱设置高度的校核    22
3.6 消防水泵的计算与选择    23
3.7 消火栓减压计算    24
3.8 室外消火栓    25
第四章 自动喷水灭火系统    27
4.1 喷头的选用与布置    27
4.2 水力计算    27
4.3 选泵计算    32
4.4 增压泵计算    33
4.5 喷淋减压孔板计算    33
第五章 排水系统    35
5.1 排水定额及设计秒流量    35
5.1.1 排水定额    35
5.1.2 设计秒流量    35
5.2 排水管道的水力计算    35
5.2.1高区排水管道水力计算    35
5.2.2 低区排水管道水力计算    39
5.3  集水池设计    40
5.4 污废水提升    40
5.3.1 地下室集水坑计算    40
5.3.2 水泵房集水坑计算    40
5.3.3 汽车坡道集水坑计算    41
5.3.4 消防电梯集水坑计算    41
5.4 化粪池    41
第六章 雨水系统    44
6.1 汇水面积计算    44
6.2 雨水量计算    45
6.2.1 暴雨强度计算    45
6.2.2 小时降雨厚度    45
6.3设计秒流量    45
6.3.1 雨水管计算    45
6.3.2 溢流口排水量    46
6.4 连接管计算    47
参考文献    48
结  语    49
谢  辞    51
