城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)

来源:wenku7.com  资料编号:WK719468 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719468
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

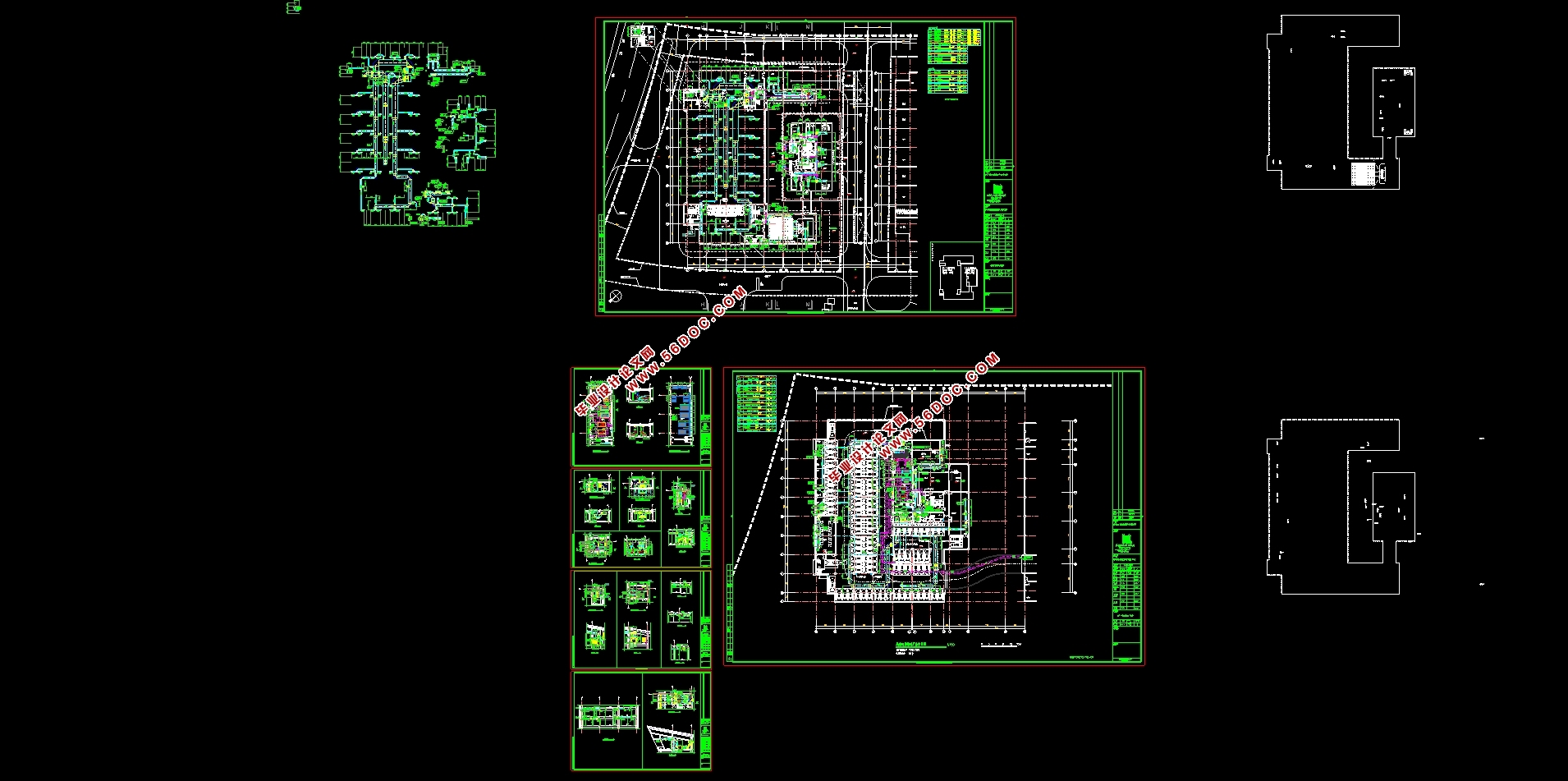

城市博物馆通风空调工程施工组织设计(含CAD图,施工进度图,工程预算)(任务书,开题报告,外文翻译,设计说明书28000字,CAD图纸15张)
摘要
本次施工组织设计的主要编制目标,是为淮安市城市博物馆通风空调工程的实际施工提供管理和规划。分别从工程拆分,时间进度,施工技术,人力资源管理和施工进程优化这几个方面入手。施工的总体设计,建立在其较为复杂的土建结构上。其主体工程分成两部分,一部分为配套业务房,一部分为博物馆展厅,相互独立且各不连接。故为此将队施工队工作面,施工过程等,做出特殊设计。以达到时间合理,质量合格,提高效率的目标。另一方面,将从本专业角度,对本次施工过程中出现的通风空调工程的相关问题,做出技术交底和管理,以达到其工程的完整性和有效性。

关键词:施工组织工程管理安装工程施工进度优化

Construction Organization Design of Ventilation and Air Conditioning Engineering in Huai'an City Museum
Abstract
The main preparation goal of this construction organization design is to provide management and planning for the actual construction of ventilation and air conditioning project of Huai'an City Museum. Starting from the aspects of engineering splitting, time schedule, construction technology, human resource management and construction process optimization, it is related to the building itself, especially based on the complexity of its civil structure and the division of the main project into two parts. Design and engineering construction organization to achieve the goal of reasonable time, quality and efficiency. On the other hand, from the perspective of this profession, technical issues and management of the ventilation and air conditioning projects that occur during the construction process are made to achieve the integrity and effectiveness of the project.
Key Words:Constructionorganizationengineering managementinstallation engineeringconstruction progress optimization

1.1工程及建筑概述
1、工程子项名称:淮安市城市博物馆
2、建设地点:江苏省淮安市生态商务新城
3、总建筑面积:  25314平方米,其中地上20489平方米,地下4825平方米
4、建筑性质:博物馆1~3层为展示用房;4层为观赏廊;配套业务用房2~3层为展示用房;4~5层为档案用房;6~10层为业务用房;配套业务用房11层为观光层;
在本项淮安市城市淮安城市博物馆工程中,暖通专业的设计范围是:中央空调系统、防排烟系统和机械通风系统。具体设计参数如下;
博物馆工程计算冷、暖负荷:展示馆区域: 夏季空调冷负荷: 1641kW;冬季空调暖负荷: 1381kW。配套业务用房区域: 夏季空调冷负荷: 783kW;冬季空调暖负荷: 620kW。
淮安市城市博物馆通风空调工程为两个区域,分别为三层高展示馆和九层高配套业务用房。其中展示馆区域采用地埋管方式的地源热泵机组水系统空调形式,配套业务用房采用热泵型变制冷剂流量空调系统。两区域为各自独立空调系统,可分层,分区域,分房间独立控制和计量。展示馆区域空调冷热源拟选用二台螺杆式地源热泵冷热水机组。为保证系统夏季运行的可靠性,本系统配置辅助闭式冷却塔。根据相关深化方案,冬季供热完全由地源热泵机组负责,暂不考虑辅助供热。配套业务用房区域分层、分区域选用热泵型变制冷剂流量空调机组,室外机组均设置在各层专用设备平台处,外机上设热风导风帽
