沈阳某大学附属医院暖通空调工程系统设计(附CAD图)

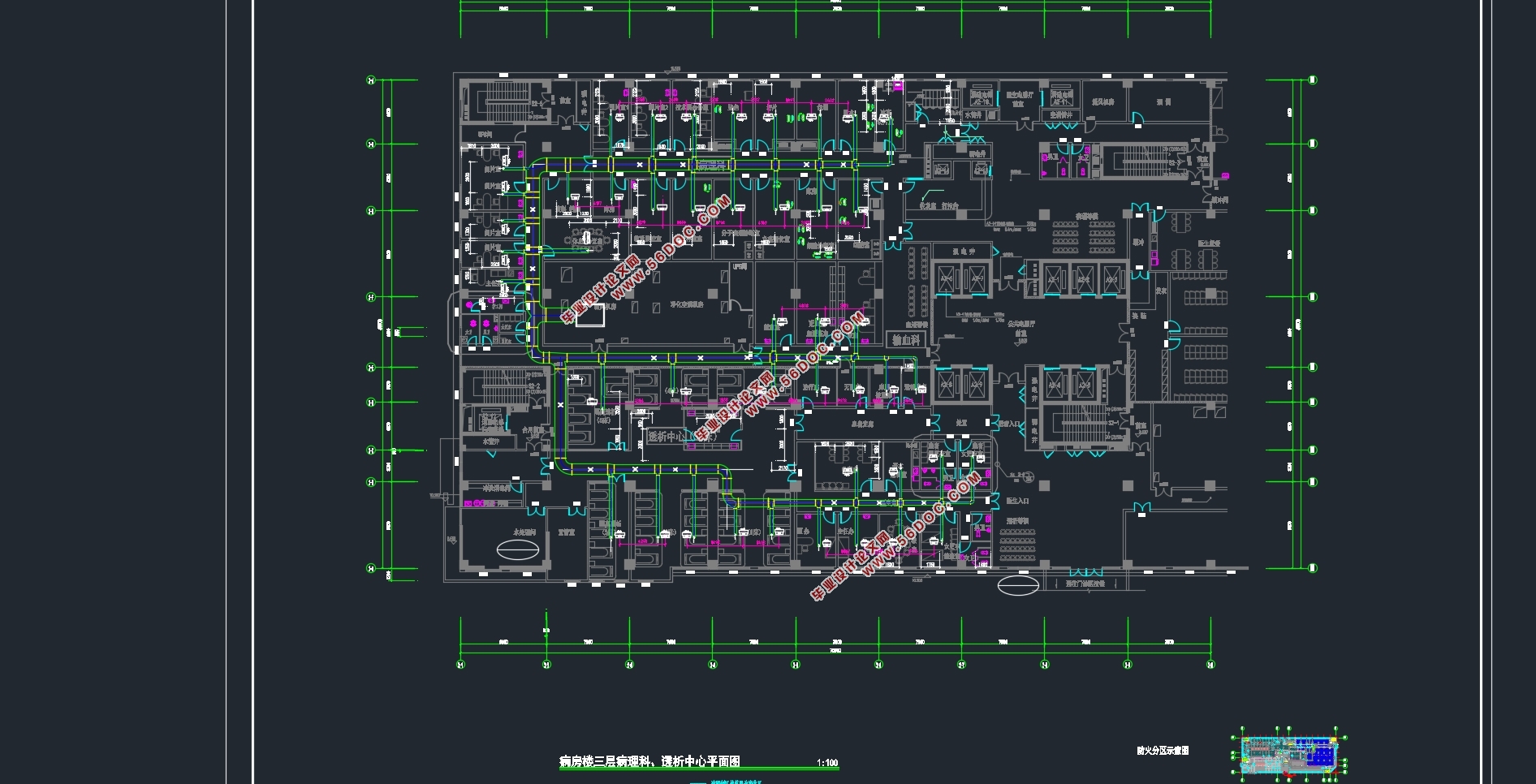

沈阳某大学附属医院暖通空调工程系统设计(附CAD图)(论文计算书13000字,CAD图18张)
 设计概况
1.1建筑概况：沈阳建筑大学附属学府医院洁净系统工程设计，是在原平面的基础上根据甲方的要求，并结合相关净化设计依据及医疗工艺要求，进行净化工艺性空调系统设计。
1.2设计内容，为地下车库通风和机房布置，地面345层局部区域的夏季制冷空调系统。
本设计3，4，5层使用风机盘管加新风系统，3层区域面积1970㎡，4层区域面积462㎡
5层区域面积726㎡，制冷面积3层1538㎡，4层401㎡，5层650㎡
气象资料
沈阳室外计算参数：  北纬41°46′，东经123°26′ ，海拔41.6m；
大气压力：夏季99.86kPa，冬季：102.04 kPa；
沈阳室外计算参数：  北纬41°46′，东经123°
室外计算干球温度：冬季室外计算干球温度     -22℃
夏季室外计算干球温度     31.4℃；
夏季日平均干球温度       27.2℃；
夏季空调室外计算湿球温度 25.4℃；
室外计算相对湿度：最冷月平均64％；    最热月平均78%；  最热月14时平均64%
室外风速：冬季平均3.1m／s；
夏季平均2.9m／s；
最多风向及其频率：冬季 N；13%          夏季  S；17% 全年 S；12% 冬季日照率  58%；
室内设计参数
1.3设计参数
 室外设计参数
表1-1 空调室外计算参数表
夏季空调室外设计参数
空调室外设计干球温度    31.4℃
空调室外设计湿球温度    25.4℃
通风室外设计干球温度    31.4℃
夏季室外平均风速    2.9m／s
夏季大气压力    99.86kPa

室内设计参数   夏季设计温度26℃   相对湿度60%
新风量30（m/h.人）风速小于0.3m/s


目录
前言    2
第一章 设计概况    3
1.1建筑概况    3
1.2设计内容    3
1.3设计参数    3
第二章  空调系统的选择    5
2.1 空调系统的选择    5
第三章 空调设计计算说明    6
3.1冷负荷计算    6
3.1.1 冷负荷计算方法    6
3.1.2 冷负荷计算举例    8
第四章 水力计算及设备选型    20
4.1.1风管布置的原则：    20
4.1.2   假定流速法计算风管水力计算    20
第五章 通风设计    27
第六章  设备选择    28
6.1新风机选择    28
6.1.2风机盘管型号    29
6.1.3冷水机组的选择    29
6.2 其他设备    31
6.2.1冷却塔的选择    31
6.2.2冷冻水泵的选择：    32
6.2.3冷却水泵的选择    33
6.2.4膨胀水箱的选择    34
6.2.5水过滤器的选择    35
七、 消声与减振    36
7.1  消声设计做法    36
7.2空调系统设备的噪声控制：    38
7.2.1.噪声的来源    38
7.2.2房间内某点的声压级    39
7.2.3.消声措施    40
7.3系统设计中消声注意事项    40
7.4空调系统的减振设计做法    41
7.4.1.空调系统减振成因    41
7.4.2.隔振措施    42
八  绝热、防腐及保温    43
8.1空调水系统    43
8.2空调风管系统    43
九参考文献    48
