察哈尔右翼前旗至丰镇公路设计(五)(含CAD图)

来源:wenku7.com  资料编号:WK719489 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719489
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

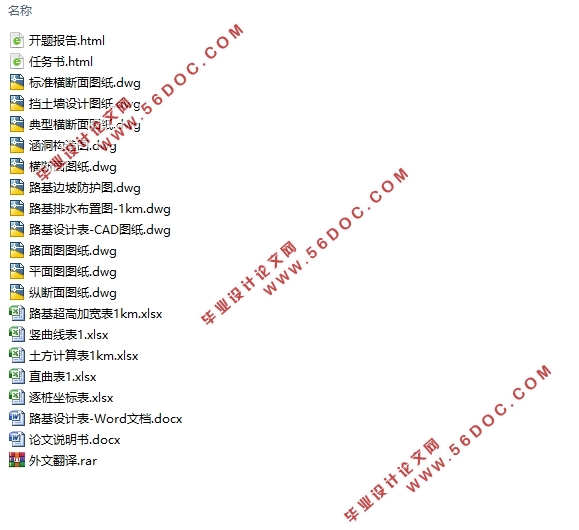

察哈尔右翼前旗至丰镇公路设计(五)(含CAD图)(任务书,开题报告,外文翻译,论文计算书18000字,CAD图纸11张)
摘  要
本次毕业设计的设计路段是察哈尔右翼前旗至丰镇公路设计第五路段,该路段主要作为内蒙古地方公路,主要服务于当地交通,承担集散功能的作用。计算说明书则给出了计算说明,部分数据结果、图纸图表作为对比参考。
本设计先进进行道路技术标准的论证,确定各种基本设计参数的量值,然后进行路线设计,通过方案比选选择最佳方案作为设计基础。在平纵横设计过程中,主要辅助以纬地设计软件完成计算和输出图表等内容,同时辅以设计参数的确认步骤和部分公式计算步骤。在路基路面的设计过程中,挡土墙的设计比重较大,运用了理正和路面设计软件,但是也用公式进行了手算,将电算与手算作了对比分析。而毕业设计后面阶段介绍了排水设计的原理及设计所需的相关设施及尺寸,在文章最后还有涵洞设计,说明了涵洞设置的位置和相关结构尺寸,保证了路基两侧的排水顺畅。
关键词:毕业设计;二级公路;平曲线;竖曲线;横断面;路基;挡土墙;路面;排水;涵洞

Abstract
In The design section of this graduation project is the fifth section of the right-wing Qianqi-Fengzhen Highway from Chahar. This section is mainly used as Inner Mongolia local highway, serving the local traffic and assuming the function of distribution. The calculation instructions give the calculation instructions, some data results, drawings and charts as a comparative reference.
This design is advanced in the demonstration of road technical standards, determine the value of various basic design parameters, and then carry out route design, and select the best scheme as the basis of design through scheme comparison. In the process of horizontal, vertical and horizontal design, it is mainly assisted by latitude and latitude design software to complete calculation and output charts, and at the same time, it is assisted by confirmation steps of design parameters and calculation steps of some formulas. In the design process of roadbed and pavement, the retaining wall has a large proportion of design. The software of straightening and pavement design is used, but the formula is also used for manual calculation, and the computer and manual calculation are compared and analyzed. At the end of the design, the principle of drainage design and related facilities and sizes required for design are introduced
Key Words:Graduation Design; Secondary Highway; Horizontal Curve; Vertical Curve; Cross Section; Subgrade; Retaining Wall; Pavement; Drainage; Culvert

设计基本资料
1.2.1 地理位置及功能
处于察哈尔右翼前旗至丰镇的山区地形地带,主要服务于当地交通,为地方集散公路。
1.2.2地形地貌及植被
项目所在区属内蒙古中部阴山山地单元,有较多的台状山,山体被切割分隔,深沟谷和桌状山地带较多。
路线所经区域的树林单一,一般以人工种植的树林为主,多为草地地貌。
1.2.3 区域地质条件
经过对设计资料的分析过后可知,该项目所在路段的土质可以砂砾土作为计算数据的参考,地下水位较深,一般不会影响到挖方工程,且地下岩石层较少,适合开挖修建,雨水不多,比较集中在雨季,地质条件较为良好。
直线
(1)直线最大长度:
直线路段过长,驾驶者长期处于单调的视野环境会觉得有一定程度的不适,所以一般控制直线段最大长度不超过20v。本次设计为696.160m满足二级公路v=60km/h 。
(2)直线的最小长度:
在《规范》中可知两段同向平曲线之间衔接的直线长度不要小于6v。以保证足够的缓和过渡段,避免长时间、长距离的转弯操作(本设计中即为360m),而反向曲线中衔接的直线长度则不小于2v(本设计中即为120m)。本次设计同向为444.343m,反向路段中衔接的直线长度178.972m,满足设计要求。



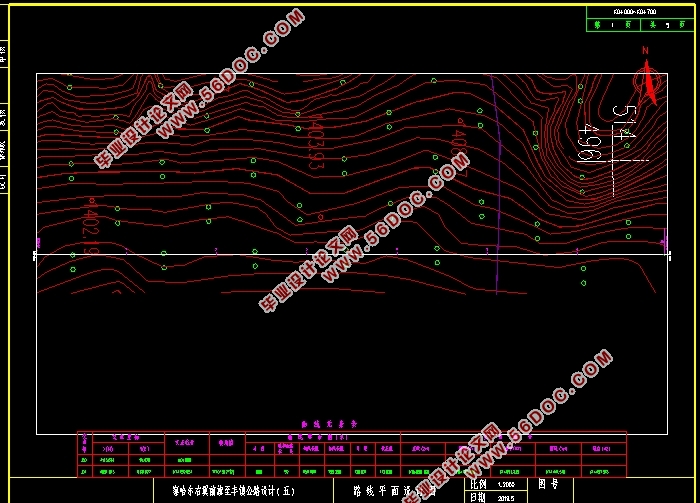

察哈尔右翼前旗至丰镇公路设计(五)(含CAD图)

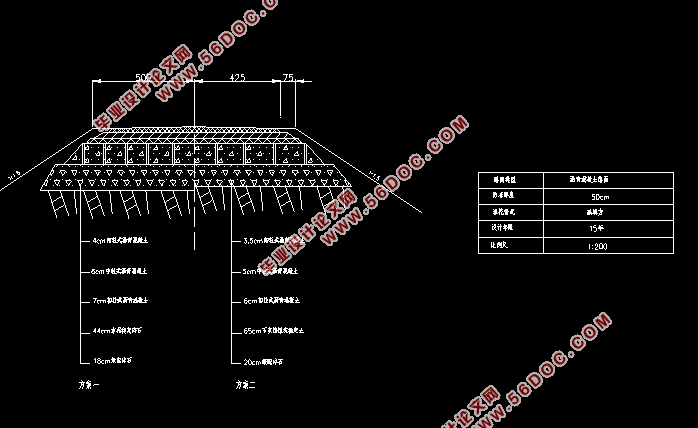

察哈尔右翼前旗至丰镇公路设计(五)(含CAD图)

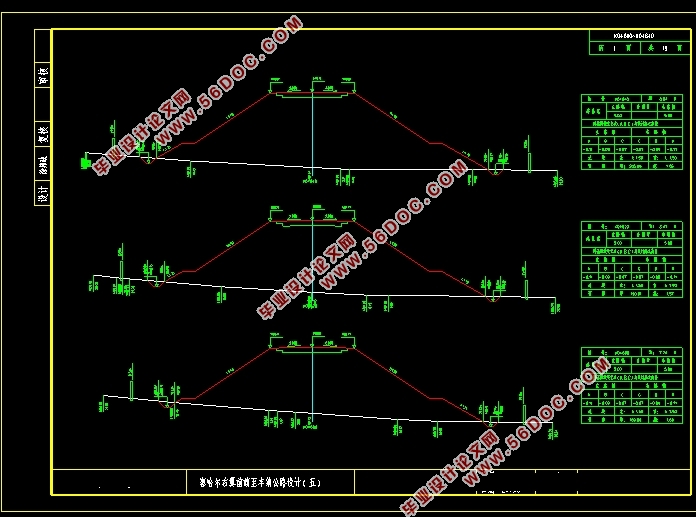

察哈尔右翼前旗至丰镇公路设计(五)(含CAD图)

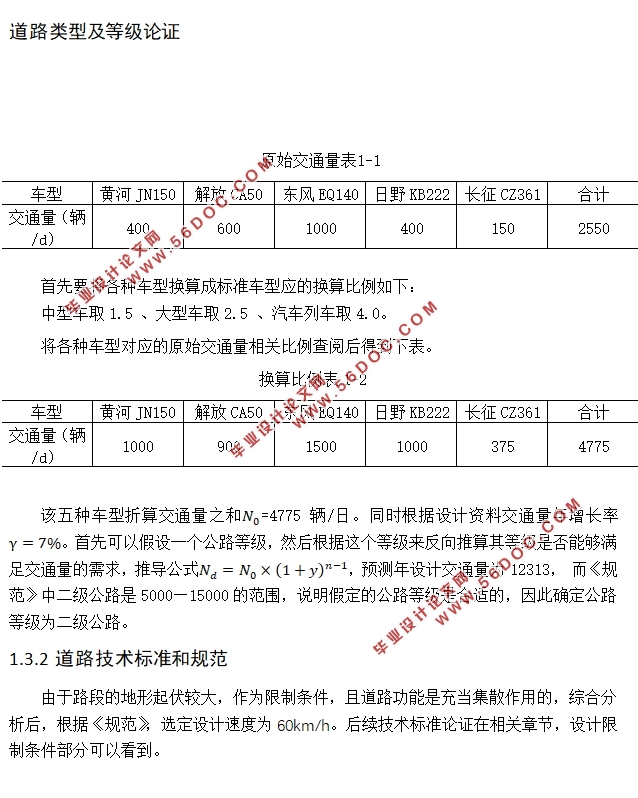

察哈尔右翼前旗至丰镇公路设计(五)(含CAD图)
察哈尔右翼前旗至丰镇公路设计(五)(含CAD图)


目录
第1章绪论    6
1.1 概论    6
1.2 设计基本资料    6
1.2.1 地理位置及功能    6
1.2.2 地形地貌及植被    6
1.2.3 区域地质条件    6
1.3 道路技术标准论证    6
1.3.1 道路类型及等级论证    6
1.3.2 道路技术标准和规范    7
第2章路线设计    8
2.1 平面设计步骤    8
2.2路线方案拟定    8
2.3影响路线方案选择的主要因素    8
2.4路线方案选择的方法    9
2.5具体路段分析    10
2.6路线方案的比选    14
第3章路线平面设计    16
3.1 设计说明    16
3.1.1 直线    16
3.1.2 圆曲线    16
3.1.3 缓和曲线    17
3.2 平曲线要素计算    17
3.2.1 计算交点距离    17
3.3.2 计算象限角    18
3.3.3 转角计算    19
3.3.4 缓和曲线要素计算    19
第4章纵断面设计    21
4.1纵断面设计标准    21
4.2纵坡设计说明    21
4.2.1 最大纵坡    21
4.2.2最小纵坡    21
4.2.3 最小坡长    21
4.2.4 最大坡长    22
4.2.5 竖曲线设计限制条件    22
4.2.6 竖曲线设计步骤    22
4.3竖曲线要素计算    23
第5章路基横断面设计    25
5.1路线横断面组成及形式    25
5.2路基横断面设计    25
5.2.1 设计要求    25
5.2.2 路基标准横断面    26
5.2.3 横断面设计方法    26
5.2.4 路基设计表    26
5.2.5 路基土石方数量的计算与调配    26
5.2.6 路基设计相关条件    27
5.3 路基防护设计    28
5.4 挡土墙设计    28
6章路面设计    34
6.1路面方案    34
6.1.1 路面形式选择    34
6.1.2 交通分析    34
6.2 路面方案一    36
6.3 路面方案二    37
6.4 路面方案比选    39
7章道路排水设计    41
7.1路基排水设计    41
7.1.1 地面排水措施    41
7.1.2 地下排水措施    42
7.2路面排水设计    42
第8章桥涵设计    43
8.1涵洞设计    43
8.1.1涵洞的布置位置    43
8.1.2涵洞的结构类型及尺寸    43
8.1.3涵洞的设计原则    44
参考文献    45
致谢    46
