广西吴圩至崇左高速公路C3段施工图设计(含CAD图)

来源:wenku7.com  资料编号:WK719472 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719472
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

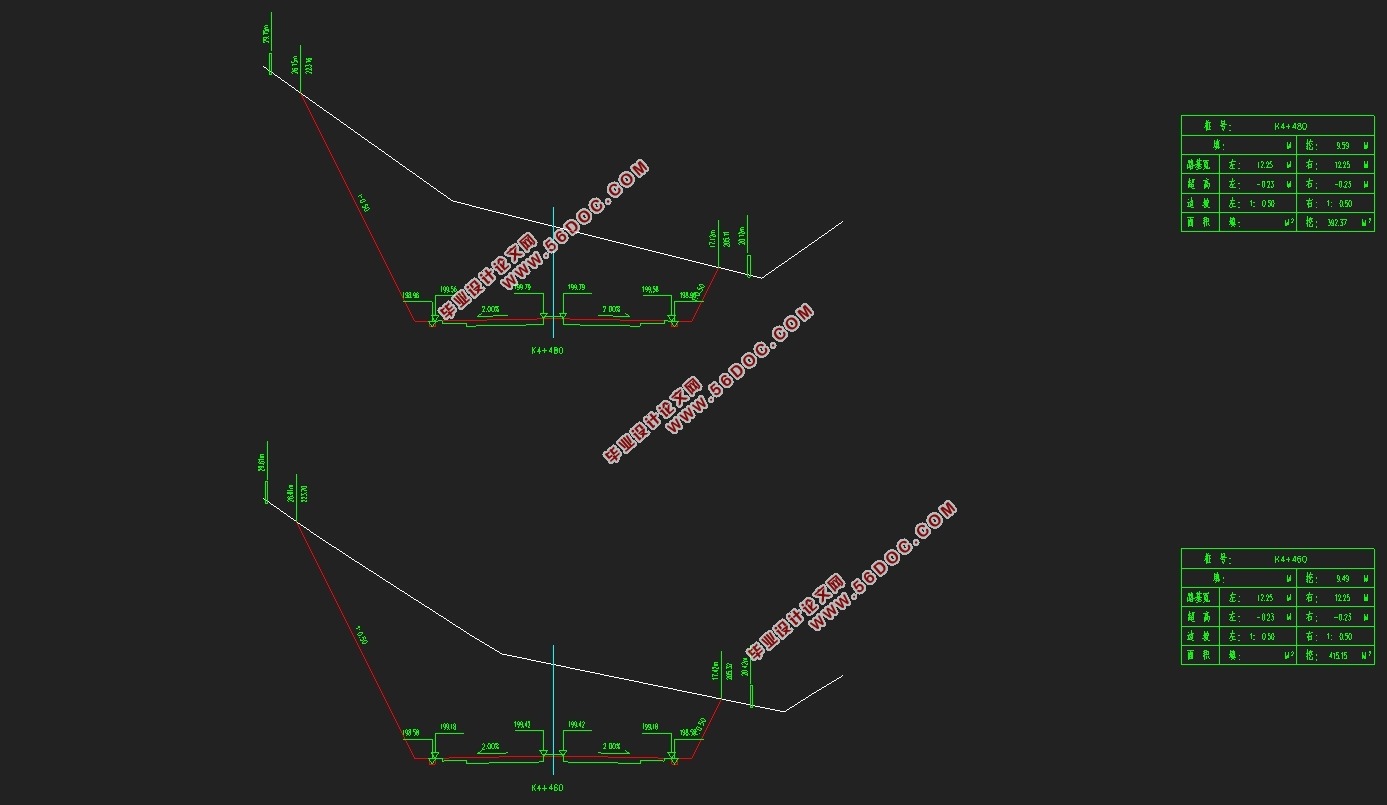

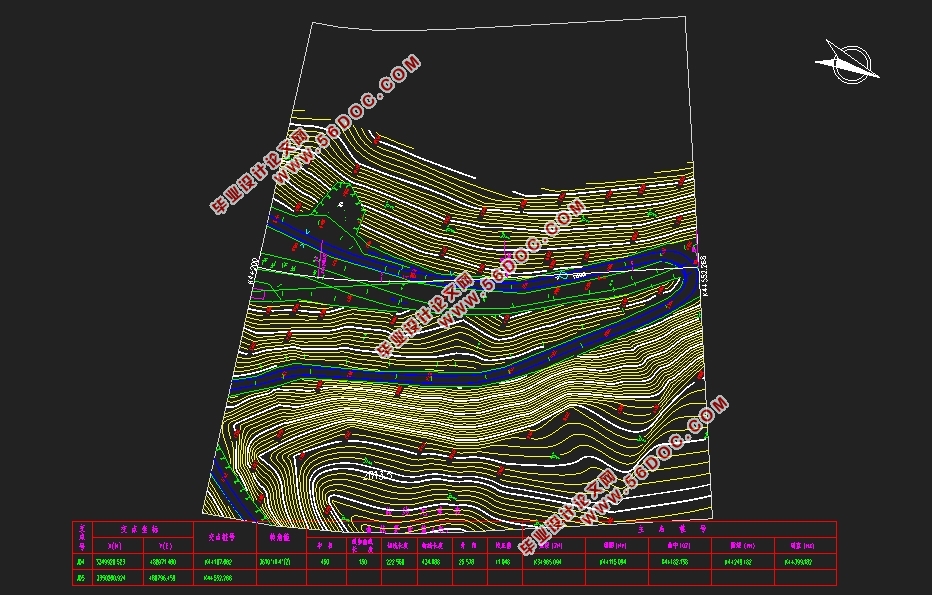

广西吴圩至崇左高速公路C3段施工图设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书23000字,CAD图9张)
中文摘要
本次高速公路主线的设计是广西吴圩至崇左地区设计图,全长约5000米,全线经过地区为丘陵地区,这次设计在保证高速公路线形要求的情况下尽量减少了填挖方,并且尽量和周围环境相适应,保证公路与环境最佳适应,同时在设计中,有些地段我使用了极限指标。根据所给定的交通量及公路的使用任务和性质,确定公路等级。在此基础上,结合沿线自然条件与主要技术指标,进行路线方案论证与比选,确定合理的道路设计方案。并推荐一个最佳方案进行详细技术设计,具体内容包括:路线的平、纵、横设计,路基路面设计和排水设计,给出环境评价, 并完成施工图设计阶段应完成的各种图、表及设计说明书。
关键字:
平、纵、横 设计 路基路面 排水 环境
 Abstract
The design is from WuWei to ChongZuo and it is about 5000 meters long. The district belongs to the brent .And under the requirement of freeway, we make the digging and filling as small as possible. I also make the design fit with the around  environment .According to the given traffic and road use and the nature of the task to determine the road grade. On this basis, combined with the natural conditions along the main technical Technical indicators, line, program demonstration and comparison, determine a reasonable road design. And recommend the best program of detailed technical design,  Topics include: line of the flat, vertical, horizontal design, Pavement design and drainage design, given environmental assessment, and complete the construction design stage Section should be completed in a variety of graphs, charts and design specifications.
Key words:
The flat, vertical and horizontal design, drain off water, Environment.
工程概况
第一节 地形环境与土质简介
1 人文地形介绍
吴圩至崇左地形是以邕江广大河谷为中心的盆地形态。这个盆地向东开口,南、北、西三面均为山地围绕,北为高峰岭低山,即大明山龙头峰(古称昆仑山)直系山脉,故此南宁别称又为“昆仑城”。南有七坡高丘陵,西有凤凰山(西大明山东部山地)。形成了西起凤凰山,东至青秀山的长形河谷盆地。盆地中央成为各河流集中地点,右江从西北来,左江从西南来,良凤江从南来,心圩江从北来,组成向心水系。盆地的中部,即左、右江汇口处,南北两边丘陵靠近河岸,形成一天然的界线,把长形河谷、盆地分割成两个小盆地,一是以南宁市区为中心的邕江河谷盆地;二是以坛洛镇为中心的侵蚀――溶蚀盆地。
2 气候介绍
吴圩至崇左地区气候属于属亚热带季风气候区,气候温和,雨量充沛。年日照时数1600多小时,年平均气温20.8℃-22.4℃,年无霜期长达340多天,年降雨量1200毫米以上。全年光照充足,且光、水同季。土壤属于中湿土。
3 地质介绍
吴圩至崇左地质构造古老,多以泥盆纪,二叠纪和三叠纪为地质基层,以石灰岩占优势,页岩、砂岩次之,第四纪酸性赤红壤土层为地表盖层。境内山环岳绕,丘陵起伏,山多地少,地貌复杂多样,以喀斯特岩溶地貌为主体。西部为大青山山脉,南部为公母山山脉和十万大山余脉。地势大致呈西北及西南略高,向东倾斜,中部被左江及支流切割,形成错综合颁的丘陵平原。
