某八层框架结构法院办公楼结构毕业设计

来源:wenku7.com  资料编号:WK75892 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK75892
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘 要
本次毕业设计是一幢办公楼设计,包括建筑设计和结构设计两部分内容。建筑设计是在总体规划的前提下,根据设计任务书的要求,综合考虑基地环境、使用功能、结构体型、施工、材料、建筑设备、建筑艺术及经济等条件。着重解决了建筑物与周围环境、建筑物与各种细部构造,最终确定建筑设计方案,画出建筑施工图。同时,因地制宜,在总体规划设计时,考虑到场地、功能要求,以及周围建筑物的影响,设计采用矩形型。
总之,适用、安全、经济、使用方便是本设计的原则,在设计上,空间合理,连接紧凑,主次分明,使建筑空间的舒适度加以提高。
关键词:  抗震,  采光,  结构,  桩基

Abstract
This design is a scheme of a office building it includes two parts,  architectural design and structural design. In the design of overall planning, according to the design project schedule, compressively considered the base environment, the using function, the overall  shaping, the construction, the material, the architectural equipment, the architectural art and architectural economy and so on to carry out the architectural design. Then I mainly solve the building and the  environment, the building and many kinds of detail structure, finally  determined the design schedule and architectural construction  drawing. greatly taking use of the varieties of advent ageous conditions, considered the request of the base environment, the green-constructions,the functions requirements as well as the building at hand, adopt the  ju type.
    In a word, suitable、safety、economical and use facilitate is the  principle of my design, there is reasonable space design , compactly  joining , distinct primary and secondary loyal make the comfortable degree of the building space rising.
Key words:  Anti-seismic;  lighting; structure;stake  foundation

本工程为人民法院辅助办公楼,地处法院院内。在原法院办公大楼旁建一新型的办公楼,要有面积大的审判大厅,2人,4人用办公室。达到现代化办公楼的标准,以此来满足人们日常工作的需要。
本工程为钢筋混凝土框架结构,总建筑面积约为10000m2,设计使用年限为50年。本建筑按6度抗震设防,防火等级为二级。伊春市地区基本雪压So=0.5kN/m2,基本风压wo=0.55kN/m2,地面粗糙度为B类。地势较平坦,地表下土层分布较不均匀,分为四层:第一层0.8m杂填土;第二层0.8-1.8m粉土层,地基承载力160kPa;第三层1.8-4.3m粘土层,地基承载力210kPa;第四层为淤泥质黏土,地基承载力特征值为95 kPa。冬季室外平均最低气温-26℃,全年主导风向为东南风。地下静止水位距室外地面8.0m,水质对建筑物无腐蚀作用,冬季土壤冰冻深度为2m。
在认真执行学校有关毕业设计要求的前提下,本设计包括计算书、建筑施工图、结构施工图和外文翻译四部分组成。

工程概述及建筑设计说明
总体规划及单体初步设计方案;建设单位提供的设计任务书;其他专业提供的有关资料;有关规范。本工程建筑耐久等级为二级,耐久年限为50年,该地区抗震设防烈度为6度,本工程按7度设计。内部功能主要满足审判人员办公及相应的配套设施,建筑外形简洁明快,体现工业建筑特征及法院形象。
2.1 建筑设计说明
黑龙江省伊春市人民法院辅助办公大楼位于黑龙江省伊春市人民法院院内,为八层现浇钢筋混凝土框架结构,办公楼总建筑面积为10348.8 m2,建筑高度37.5m(从室外地坪到屋面檐口)。一至八层主要为办公、审判厅之用。屋顶塔楼主要为电梯机房。
2.1.1平面设计
在设计上以规整的矩形安排平面,充分利用场地,合理划分功能分区。设置具有足够面积的审判大厅、立案大厅,并设置满足使用要求的各种办公房间,应设有单人办公室、双人办公室、四人办公室。
2.1.2立面设计
在立面设计中,主要强调建筑的简洁、典雅和庄严的特点,建筑形体采用矩形造型,不追求复杂的装饰,而是利用楼自身外墙材质塑造出色彩明快、富有动感的建筑形象。
2.1.3垂直交通设计
考虑到消防、管理及便于使用,在楼内布置了两部电梯、三部楼梯。其中办公楼两侧的楼梯是辅助通道,中央的楼梯是主要垂直通道,在中央楼梯的旁边设两部电梯,这两部电梯可完全满足平时工作人员的使用需求。
2.1.4屋面排水系统
行政办公楼屋面雨水通过柱内落水管排至室外地面。





目 录
摘 要 I
Abstract II
第1章  绪论 1
第2章  工程概述及建筑设计说明 2
2.1 建筑设计说明 2
2.1.1平面设计 2
2.1.2立面设计 2
2.1.3垂直交通设计 2
2.1.4屋面排水系统 2
第3章  结构设计说明 3
3.1 设计要求 3
3.1.1设计荷载 3
3.1.2设计规范及规程 4
3.2 结构方案 4
3.2.1主要材料 4
(毕业设计)
3.2.2梁、板、柱截面选择 5
第4章  荷载计算 6
4.1 竖向荷载计算 6
4.2 水平荷载计算 12
4.2.1风荷载计算 12
4.2.2水平地震作用计算 15
4.3 框架側移验算 26
4.3.1风荷载作用下侧移验算 26
4.3.2水平地震作用变形验算 27
第5章  框架内力计算 28
5.1 竖向荷载作用下内力计算 28
5.1.1 恒荷载作用下内力计算 29
5.1.2 活荷载作用下内力计算 45
第6章  水平荷载作用下框架内力计算 58
6.1 横向水平地震作用内力计算 58
6.1.1计算各柱端、梁端弯矩 60
6.1.2横向水平地震作用下各图 65
6.2风荷载作用内力计算 71
6.2.1计算各柱端、梁端弯矩 71
6.2.2水平风荷载作用下各图 76
第7章  框架梁柱内力组合 82
7.1 组合类型 82
7.2 框架梁内力组合 82
7.3 框架柱内力组合 84
第8章  框架截面设计 89
8.1 梁截面设计 89
8.1.1梁正截面强度计算 89
8.1.2梁斜截面强度计算 90
8.2 柱截面设计 92
8.2.1柱正截面强度计算 92
8.2.2柱斜截面强度计算 93
第9章  楼板设计 94
9.1 楼板计算方法的设计 94
9.2 单向板设计 94
9.3 双向板设计 95
第10章  楼梯设计 102
10.1 楼梯斜板设计 102
10.1.1确定斜板厚度  102
10.1.2荷载计算 102
10.1.3内力计算 103
10.1.4配筋计算 103
10.2 平台板设计 104
10.3 楼梯梁设计 106
10.3.1荷载计算 106
10.3.2内力计算 106
10.3.3配筋计算 107
第11章  桩基设计 109
11.1 选择桩型、桩材及几何尺寸 109
11.2 桩基的计算 111
11.2.1桩基的承载力设计值的计算 111
11.2.2初选桩的根数 111
11.2.3初选承台尺寸 112
11.2.4承台计算 114
结论 118
致谢 119
参考文献 120
附录1 121
附录2 133

文件组成及目录
开题报告、任务书、正文(共150页)、图纸(共12张,cad图)
目录及介绍
开题报告.DOC(word文件)

建筑图:

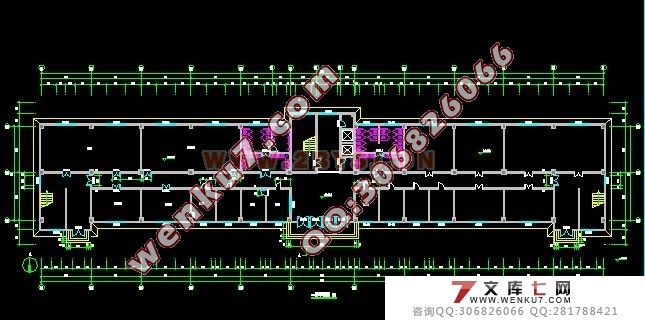

建施01:一层平面图.dwg(cad文件)
建施02:标准层平面图.dwg(cad文件)
建施03:顶层平面图及.dwg(cad文件)
建施04:I-I剖面图及侧立面.dwg(cad文件)
建施05:立面图.dwg(cad文件)

结构图:
结施01:9轴框架配筋图(1).dwg(cad文件)
结施02:9轴框架配筋图(2).dwg(cad文件)
结施03:楼面板配筋图.dwg(cad文件)

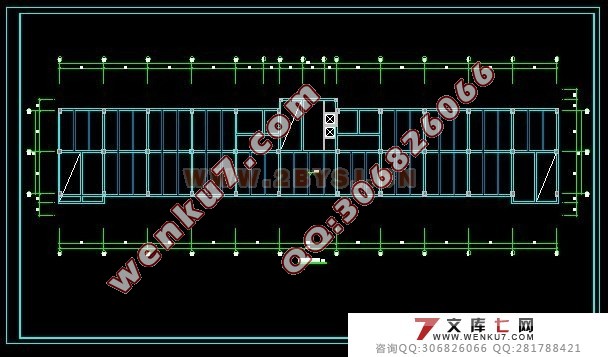

结施04:标准层结构布置图.dwg(cad文件)
结施05:顶层顶板结构布置图.dwg(cad文件)
结施06:基础平面布置图及配筋图.dwg(cad文件)
结施07:楼梯结构布置图及配筋图.dwg(cad文件)
