沈阳某十一层11层住宅框架结构毕业设计

来源:wenku7.com  资料编号:WK75877 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK75877
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘 要
本工程名称为十一层住宅框架结构设计,是一座位于沈阳的高层住宅。
本工程占地面积约为10309.76平方米左右,总建筑面积1028.6平方米。本建筑主体部分共11层,建筑高度34.4米,室内外高差为0.45米,女儿墙高0.9米。建筑总长度为81.6米,总宽度为12.6米。建筑立面规整,刷彩色胶砂涂料装饰外墙,女儿墙采用实心砖砌筑。门窗除客房、办公室采用木制门外,其余均采用塑钢门窗。
本工程结构形式为钢筋混凝土框架结构。框架柱混凝土强度等级、截面大小沿高度各变化一次。柱的混凝土强度等级5层以下采用C45,自6层起采用C40;截面积自5层开始由700mm×700mm变为600mm×600mm。框架梁混凝土强度均采用C40,截面为300mm×600mm。由于设有地下室,基础采用筏板基础,混凝土强度等级为C30。
本设计依据现行国家规范和相关参考设计资料完成,根据经济、安全、适用、美观、私密性的原则,并且考虑了与周围环境的和谐和统一,进行设计。结构计算中,采用D值法,计算水平地震作用和风荷载作用下框架的顶点位移和内力;采用分层法计算竖向荷载作用下的框架内力,并考虑地震、风的影响进行内力组合。在此基础上,进行框架梁、柱的配筋设计计算。
本设计的图纸全部采用计算机辅助设计(AutoCAD)。
关键词:建筑,结构,D值法,分层法,AutoCAD。

ABSTRACT
The project,with the name HuaXin Hotel, is a high-building located at the cross of the Peace street and the Bawei Road.
 This engineering covers an area of 8000 square meters and contains eleven floors,as well as a basement. The total building areas is 22859.21 square meters.Its total building height is 36.0meter, the outdoor ground is 0.60m lower than the indoor, and the roof walls are 0.9m’s height. The building is 63.20m’s total in length, and 49.40m’s total in width. The design of this building is shaped in formal, with the outside wall decorated by multicolor dope , and the roof walls built by solid bricks. The structure is equipted with plastic-steel windows and doors except for the wooden doors of guest rooms and offices.
The structural form of the civil engineering is the form of reinforced concrete frame structure. The strength degree and the cross sections of the frame columns change once along the height,separately. The strength degree of the frame columns are C45 and C40.And the cross sections of the columns are 700mm×700mm and 600mm×600mm. The strength degree of the frame beams is C40, and the cross sections is 300mm 600mm. Considering the basement raft foundation is adoptted, the strength degree of which is C30.
The design completed bases on current national regulation and correlation reference design material, considering economy, security, practicality, esthetic appearance and privacy. In the structural computation, D method is adopted to calculate horizontal earthquake effect and wind effect, layer calculation procedure to calculate frame’s inner forces. The calculations of internal force include permanent and live load, and the combination of innerl force is calculated too,taking earthquake, wind effect into consideration.And reinforce for the frame girders and columns.
Design drawing is drawn by computer aided design (AutoCAD).
Key words: Architecture,structure, D-value method, top and bottom process,
 AutoCAD.


















环境、安全类(含土木、给水)
现给你下达毕业设计(论文)任务如下,要求你在预定时间内,完成此项任务
一、设计(论文)题目
十一层住宅框架结构设计
二、设计(论文)依据(背景)及参数
1、设计依据:
(1)本工程确定采用框架承重方案。暂定十一层
(2)根据建筑功能要求以及建筑施工要求,建筑选取开间为4.2m以上,进深为3.3m以上,层高为3.000m,底层可适当加高。室内外高差为0.450m
(3)工程地质条件:拟建场地地势平坦,地面粗糙程度为B类,其承载力的特征值为180kN/m2,可作为天然地基持力层。地下水位距地表最低为-0.8m,对建筑物基础无影响。
(4)气象资料:全年主导风向:偏南风, 常年降雨量为:1283.70mm,
基本风压为:W0=0.45kN/m2  ,基本雪压为:雪荷载标准值S0=0.40kN/m2
(5)抗震设防要求:按7抗震度设防(第一组,设计基本地震加速度值为0.1g),建筑的耐火等级为二级。
(6)屋面做法:1 筒瓦屋面:筒瓦或优质小青瓦盖瓦;混合砂浆座底瓦; 改性沥青防水卷材(带砂)一层;15厚1:3水泥砂浆找平; 现捣钢筋混凝土屋面板。2 英红瓦保温屋面: 灰黑色英红瓦,1:2水泥砂浆粉挂瓦条,40厚C20细石混凝土内配 双向;30厚挤塑保温板; TS-C高分子防水卷材一层; 20厚1:3水泥砂浆找平层; 现捣钢筋混凝土屋面。
(7)楼面做法:(自上而下)水磨石地面,100mm厚现浇钢筋混凝土板,20mm厚板底抹灰(暂定,也可自己选取)
(8)活荷载:楼面活荷载标准值为2.0kN/m2,上人屋面活荷载标准值为2.0kN/m2, 阳台活荷载标准值为2.5kN/m2,不上人屋面活荷载标准值为0.5kN/m2
(9)主要构件选型:
1、梁﹑板﹑柱结构形式:现浇钢筋混凝土结构
2、墙体采用:粉煤灰轻质砌块
3、墙体厚度:外墙:250mm,内墙:200mm

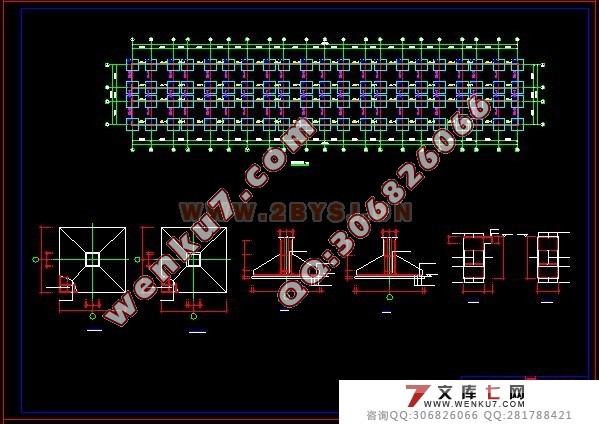

4、基础采用:柱下独立基础
三、设计(论文)内容及目标
A. 建筑设计部分:
1、平面图、立面图和剖面图按施工要求绘制(比例1:100);楼梯、卫生间详图(比例1:50);及部分构件按施工图要求绘制,总幅数应不少于4张1#图纸。
2、设计说明:应说明设计依据,设计意图,建筑面积,各主要部分的法和施工中注意事项等。
3、建筑设计总结---资料分析、设计依据、设计意图以及对消防疏散、结构布置、采光通风、平面布置、立面造型等系列问题的考虑(三千字左右)。
    首页上应具有门窗表、图纸目录、装修表等各种统计图表,总平面图等。
B.结构设计部分:
1、结构设计说明书
a. 编制设计纲要
b. 结构选型的合理性、可行性及结构布置的优缺点
c. 结构计算和原则、方法及计算考虑的因素和思路
2、结构计算书一份。包括内力计算假定、荷载计算、计算简图、计算公式和主要数据,内力组合,结构配筋计算以及抗震验算等。
3、结构施工图4~6张(2#图), 包括基础平面布置图及基础配筋图(比例1:100和1:30~1:50),结构平面布置图(比例1:100);一榀框架配筋图(比例1:30~1:50);楼梯结构布置图及配筋图(比例1:30~1:50);其他构件详图(比例1:30~1:50)。
4、计算要求准确、细致,不少算、多算荷载;计算书整齐、完整,字迹工整。图纸绘制符合制图标准,达到施工图要求。
5、工程所用结构计算:基本使用手算。
四、课题所涉及主要参考资料
所依据的国家规范:
1.GB50011-2001 建筑抗震设计规范 [S]
2.GB50010-2002混凝土结构设计规范 [S]
3.GB50003-2001砌体结构设计规范 [S]
4.GB50009-2001建施结构荷载规范 [S]
5.GB50007-2002建筑地基基础设计规范 [S]
五、进度安排
周次 工作内容 检 查 方 式
1—3 资料收集、外文翻译 外文翻译资料
4—5 实习 提交实习报告
6 开题报告 参加开题答辩
7—10 建筑方案设计及建筑施工图绘制 严格按要求进行,不定期检查
11-14 结构计算 严格按要求进行,不定期检查
15-17 结构施工图绘制 严格按要求进行,不定期检查
18 总结、校对 上交设计成果 (毕业设计)
19 毕业论文答辩 参加答辩及论文评选
六、毕业设计时间:2008  年  2 月  18  日到 2008  年 6  月  20  日
七、本设计必须完成的内容:
1、调查研究、查阅文献和搜集资料;
2、阅读和翻译与课题内容有关的外文资料(外文翻译不能少于2.5万字符);
3、撰写文献综述,确定设计方案;
4、建筑方案设计;结构和强度设计计算;材料的选择;计算机程序软件等;
5、撰写毕业设计说明书(含中外文摘要)。
6、绘制图纸(总平面图、立面图、剖面图、详图、结构施工图)。

目  录
任务书 i
中文摘要 v
ABSTRACT vi
第1章 绪论 1
第2章 建筑设计 2
2.1 设计资料 2
2.1.1 工程名称 2
2.1.2 自然条件 2
2.1.3 地基承载力 2
2.1.4 冻土深度 2
2.1.5 抗震设防烈度 2
2.1.6 场地土类别 2
2.1.7 拟建建筑物场地 2
2.2 工程概况 2
2.2.1 建筑面积及层数 2
2.2.2 房间组成 2
2.3 设计原理 3

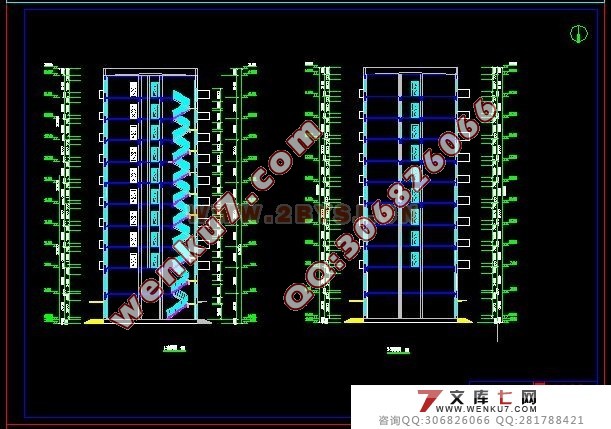

2.3.1 平面设计 3

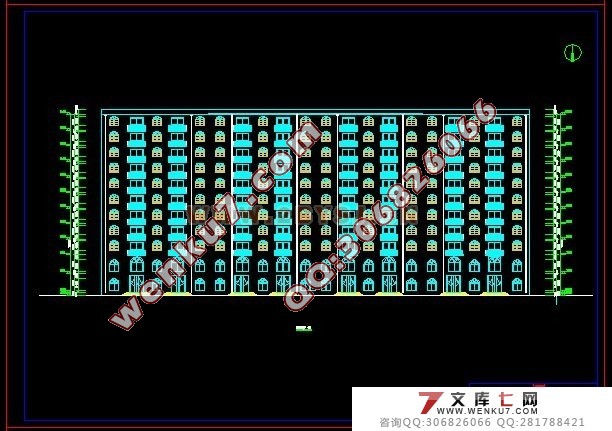

2.3.2 剖面设计 3
2.3.3 立面设计 3
2.3.4 防火设计 3
2.4 工程构造 4
2.4.1 基础 4
2.4.2 墙体 4
2.4.3 楼梯 4
2.4.4 门、窗 5
2.4.5 女儿墙 5
2.4.6 屋面排水 5
2.4.7 楼、地面构造 5
2.4.8 屋面构造(上人) 6

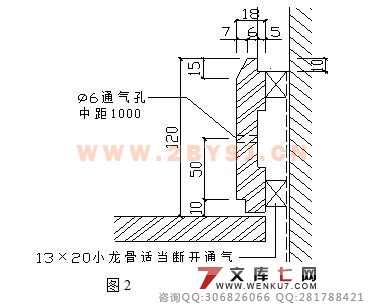

2.4.9 踢脚 6
2.4.10 雨蓬 6
第3章 结构设计 7
3.1 构件尺寸和自重的计算 7
3.1.1 构件尺寸 7
3.1.2 材料自重 8
3.1.3 屋面及楼面活荷载 8
3.1.4 荷载汇集计算 9
3.2 重力荷载代表值的计算 12
3.2.1 局部突出建筑上半层荷载计算 12
3.2.2 局部突出下半层与11层的上半层的荷载计算 13
3.2.3 11层下半层和10层上半层的计算 14
3.2.4 层的5下半层和4层的上半层 15
3.2.5 4层的下半层和3层的上半层 15
3.2.6 3层的下半层与2层的上半层 15
3.2.7 2层的下半层和1层的荷载计算 17
3.3 水平地震作用分析 19
3.3.1 横向框架侧移刚度计算 19
3.3.2 横向地震荷载作用下框架结构的内力和侧移计算 21
3.4 横向风荷载作用下框架结构内力和侧移计算 29
3.4.1 风荷载标准值 29
3.4.2 风荷载作用下的水平位移验算 31
3.4.3 风荷载作用下框架结构内力计算 31
3.5 竖向荷载作用下框架内力分析 37
3.5.1 计算单元的选取 37
3.5.2 荷载计算 37

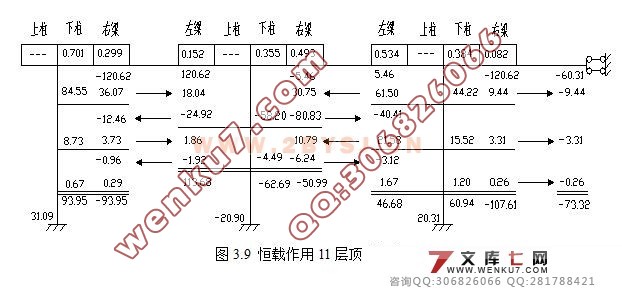

3.5.3 竖向荷载作用下的内力分析 42
3.6 框架内力组合及调整 55
3.6.1 竖向荷载作用下弯矩调幅及跨中弯矩的计算 55
3.6.2 内力组合计算 56
3.6.3 内力调整 73
3.7 截面设计和配筋 78
3.7.1 框架梁的正截面承载力计算及斜截面承载力计算 78
3.7.2 框架柱的截面设计 89
3.8 罕遇地震作用下弹性变形验算 102
3.8.1 罕遇地震作用下的楼层剪力 102
3.8.2 楼层受剪承载力验算 102
3.9 楼板、楼梯配筋 106
3.9.1 标准层楼板的配筋计算 106

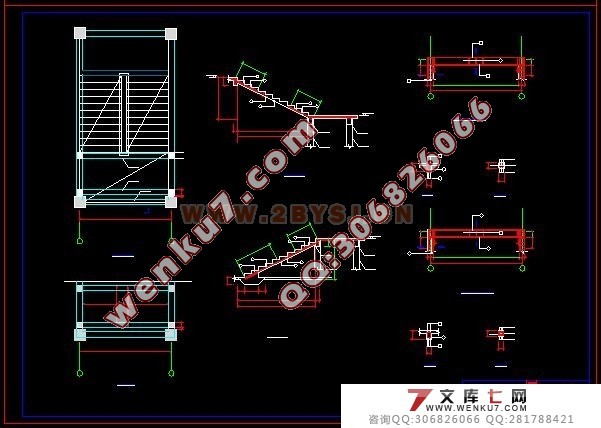

3.9.2 标准层楼梯配筋 119
第4章 用PKPM软件电算并比较分析 122
4.1概述 122
4.2 用PMCAD软件建模 122
4.3 用SATWE软件对结构进行计算 125
4.4 电算结果与手算结果进行对比分析 128
4.5 电算个人体会 131
第5章 专 题 132
参考文献 138
结束语 139
附录A 科技文献翻译 140
原文 140
译文 149
附录B SATWE电算结果 157
