五层4400平米电缆公司综合楼框架结构设计(建筑设计,结构设计)

来源:wenku7.com  资料编号:WK75461 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK75461
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

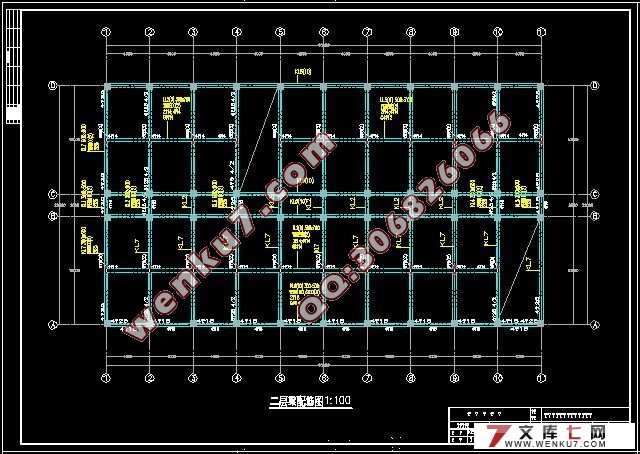

五层4400平米电缆公司综合楼框架结构设计(建筑设计,结构设计)(含cad建筑图9张,结构图12张,计算书30000字)

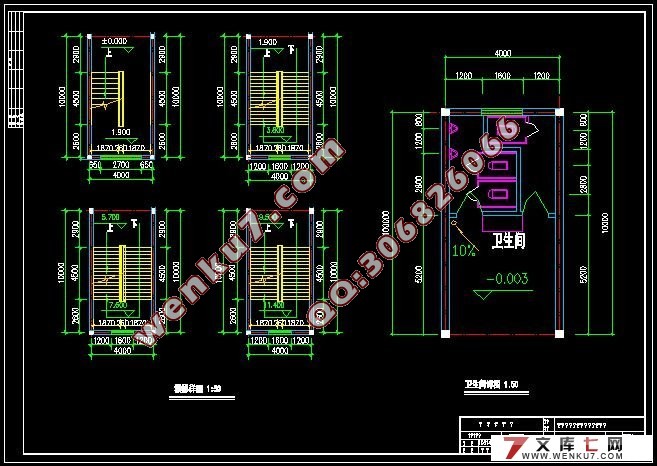

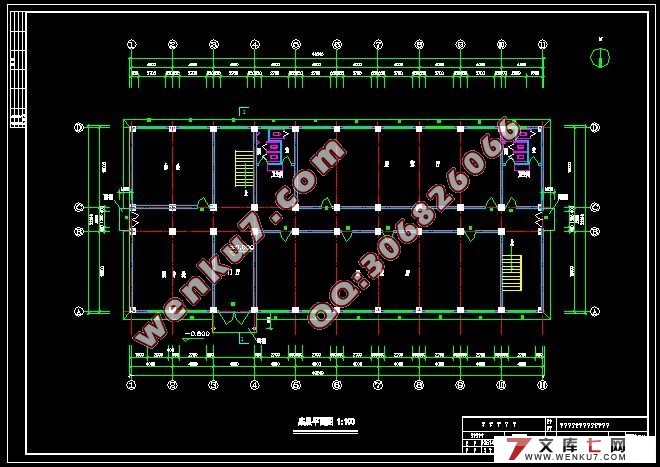

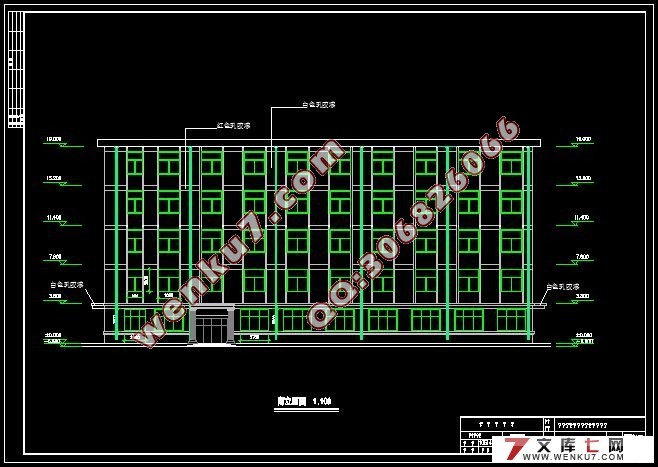

本次毕业设计分建筑设计和结构设计两部分,建筑设计包括建筑总平面图、建筑平面图、剖面图、立面图及建筑构造详图;结构设计包括上部结构设计、基础设计以及楼梯、楼板设计。本次设计采用结构软件PKPM进行复核,图纸全部用计算机绘制,说明书全部用计算机打印。
本设计说明书主要包括中英文摘要、设计任务书、建筑设计(包括总平面图、平面图、立面图、剖面图等)、框架结构设计、基础设计以及其它附属构件设计,基本上是一个比较全面的设计。在设计中运用了Auto-CAD、PKPM等一系列计算机辅助设计软件,对自己的计算机知识和软件运用能力有了一定的加强。
本设计从建筑到结构是一个较为完整的设计过程,通过毕业设计复习和巩固了以前所学知识,把主要课程联系成一个完整的体系,并运用于设计中;本次毕业设计培养了我进行独立设计的基本能力,为毕业后的工作打下了坚实的基础。

工程概况
我这次设计课题是江苏振华特种电缆公司综合楼设计,建筑面积4400m2 按照规划要求层数为5层,框架结构,抗震设计烈度为七度,地震分组为第一组,地震加速度值为0.10g。地基按II类场地土。建筑物层高为3.8米。柱、梁板均为现浇结构。
(1) 冬季主导风向东北风,平均风速2.6m/s,夏季主导风向东南风,平均风速2.6m/s,最大风速23.7m/s。
(2) 最大积雪厚度0.32m,基本雪压So=0.4kN/m2,基本风压ω0=0.4kN/m2, 土壤最大冻结深度0.09m。
(3) 常年地下水位低于-1.3m,水质对混凝土没有侵蚀作用。
(4) 抗震设防烈度七度,地震分组为第一组,地震加速度值为0.10g。
 (5) 地质条件如下所示:
编号                土壤类别            土壤厚度         承载力
1                 耕土                  1.3m          0
2                 粘土                   2.5m         f = 180kpa
3                 粘土                   9.4m         f = 200kpa


五层4400平米电缆公司综合楼框架结构设计(建筑设计,结构设计)
五层4400平米电缆公司综合楼框架结构设计(建筑设计,结构设计)
五层4400平米电缆公司综合楼框架结构设计(建筑设计,结构设计)
五层4400平米电缆公司综合楼框架结构设计(建筑设计,结构设计)


目    录
1       引言……………………………………………………………………………2
2       建筑设计说明…………………………………………………………………2
2.1   平面设计………………………………………………………………………3
2.2   剖面设计………………………………………………………………………4
2.3   立面设计………………………………………………………………………4
2.4   构造和建筑设计措施…………………………………………………………5
3       结构设计说明…………………………………………………………………7
3.1   工程概况………………………………………………………………………7
3.2   设计主要依据和资料…………………………………………………………7
3.3   主体工程设计…………………………………………………………………8
3.4   结构设计方案及布置  ………………………………………………………8
3.5   施工材料 ……………………………………………………………………11
3.6   施工要求及其他涉及说明 …………………………………………………12
4       结构计算书 …………………………………………………………………12
4.1   工程概况 ……………………………………………………………………12
4.2   结构布置及计算简图 ………………………………………………………13
4.3     荷载计算 ……………………………………………………………………16
4.4     地震作用计算 ………………………………………………………………23
4.5     竖向荷载作用框架内力计算 ………………………………………………35
4.6     风荷载计算 …………………………………………………………………45
4.7     内力组合 ……………………………………………………………………51
4.8     截面设计 ……………………………………………………………………57
4.9     楼板设计 ……………………………………………………………………62
4.10     楼梯设计 ……………………………………………………………………68
4.11     基础设计 ……………………………………………………………………72
5     电算 …………………………………………………………………………81
结论…………………………………………………………………………………152
致谢…………………………………………………………………………………153
参考文献……………………………………………………………………………154
