四层2000平米小学教学楼施工组织设计(建筑图,结构图,平面布置图,工程量计算

来源:wenku7.com  资料编号:WK719223 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719223
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

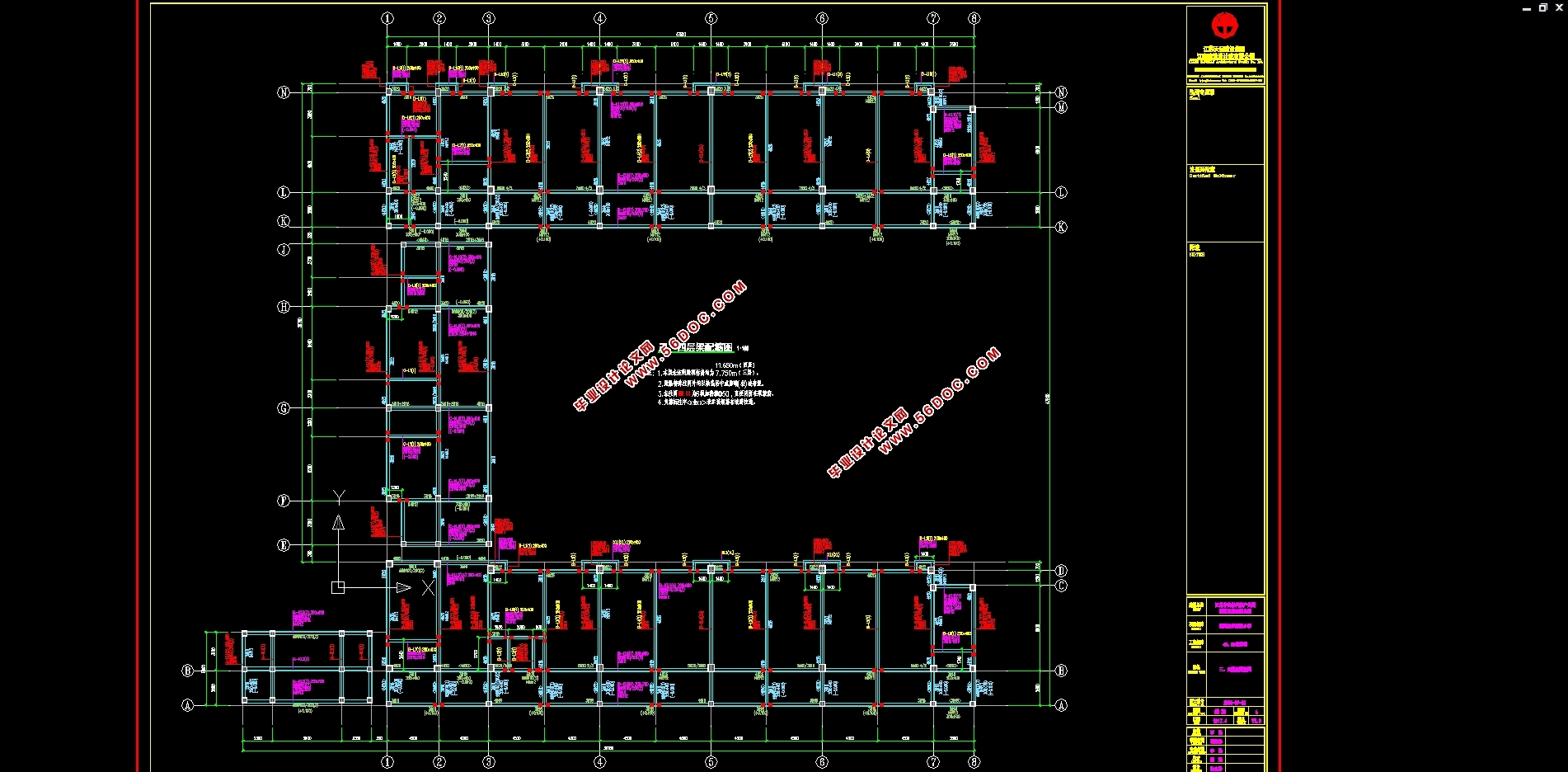

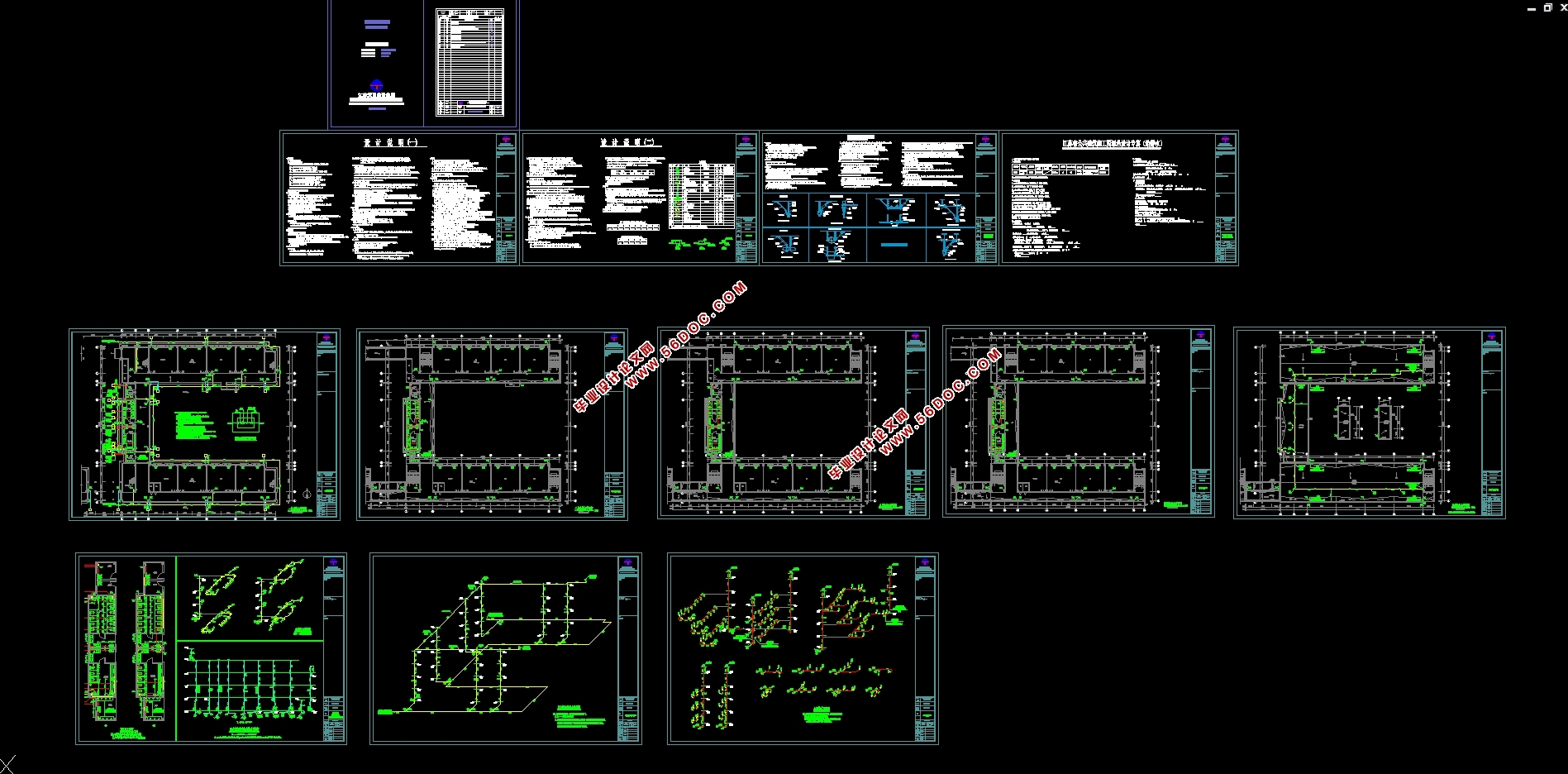

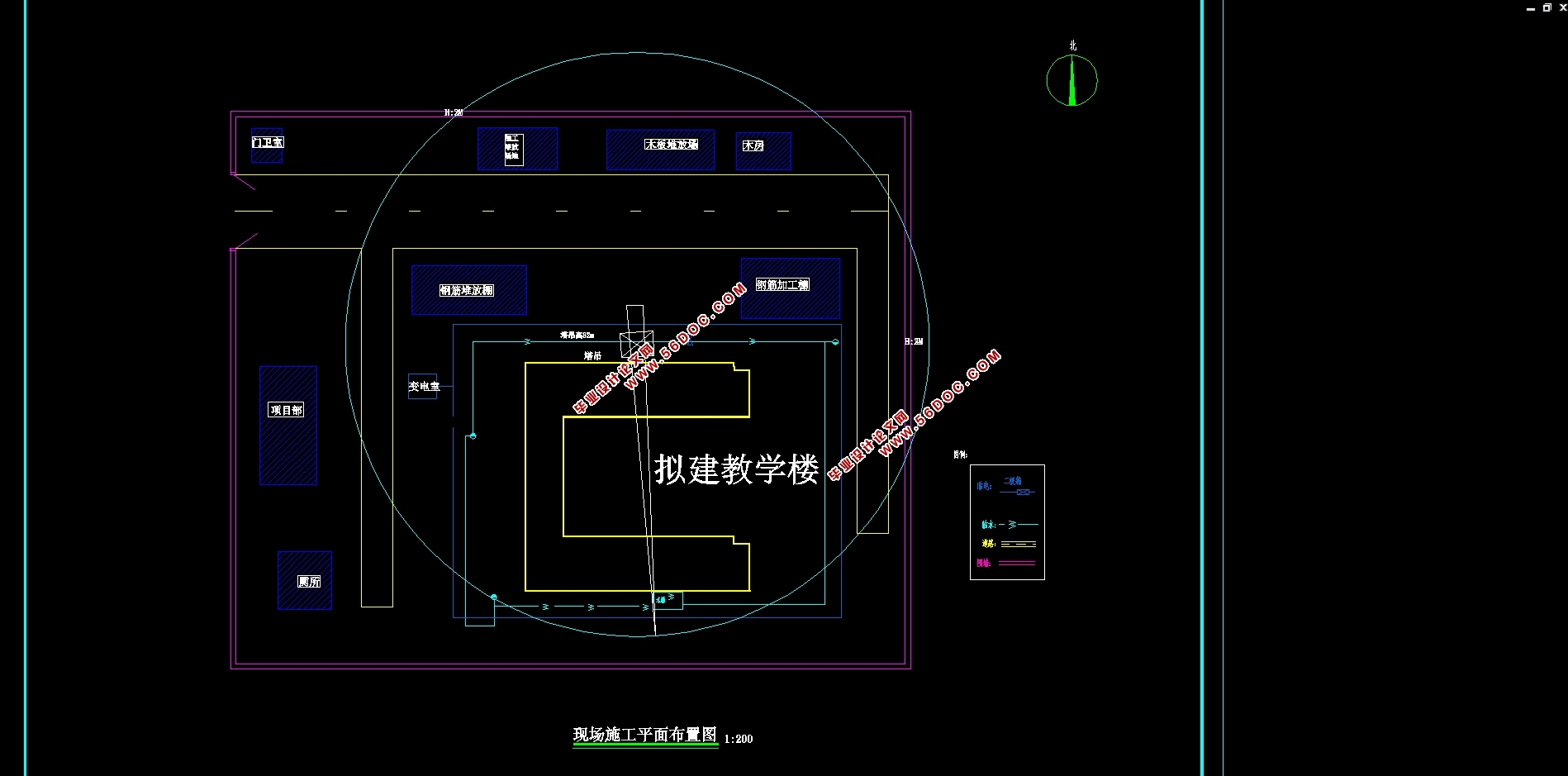

四层2000平米小学教学楼施工组织设计(建筑图,结构图,平面布置图,工程量计算表)(施工组织设计书56000字,工程量计算表,建筑图16张,结构图14张,给排水,电气施工图,施工平面布置图,施工进度计划横道图)
摘  要
施工组织设计是建筑施工组织的核心和灵魂,是对工程建设项目全过程的构思设想和具体安排。本施工组织设计是指针对本工程项目,在开工前针对工程本身特点和工地具体情况,按照工程的要求、对所需的施工劳动力、施工材料、施工机具和施工临时设施,经过科学计算、精心对比及合理的安排后编制出的一套在时间和空间上进行合理施工的战略部署文件。主要内容包括编制依据与编制原则、工程概况、施工部署、施工准备工作、主要项目施工方法及措施、各种保证措施、施工工艺框图等主要内容,编制出针对性较强的施工组织设计,每个分部分项工程的特点、结构特征、施工难易程度,工期和质量要求,编制出切实可行的施工方案,以指导施工并顺利地完成本工程项目的建设,控制工程成本,创建优质工程。


关键词:施工组织设计  工程特点  施工方案

Nantong xinghao issue of residential construction organization design
Abstract
   Construction organization design is the core and soul of the construction organization, is for the whole process of engineering construction project design ideas and specific arrangement. The construction organization design is a pointer to this project, before the construction according to the characteristics of the project itself and the specific situation of the construction site, in accordance with the requirements of the project, for the construction labor, construction materials, construction machinery and construction temporary facilities, through scientific calculation, the careful contrast and formulate reasonable arrangements after a set of reasonable construction in time and space of strategic deployment file. Main contents including the compilation basis and principle, engineering survey, construction deployment, construction preparation, the main project construction methods and measures, all kinds of guarantee measures, and main contents of construction technology diagram formulate specific the construction organization design, each division of the sectional works characteristics, structure characteristics, degree of difficulty of construction period and quality requirements, develop the feasible construction schemes, in order to guide the construction and successfully complete the construction of the project, control the engineering cost, create quality engineering.

Key Words: Construction organization design; Engineering characteristics; Construction scheme

工程简介
表2-1 工程简介
序号    项     目    内            容
1    工程名称    溧阳市杨庄小学4#、5#教学楼
2    工程地址    溧阳市中关村杨庄小学
3    建设单位    溧阳市中关村杨庄小学
4    设计单位    溧阳市风行建筑设计有限公司
5    质量监督单位    溧阳市中关村杨庄小学建设工程质量监督站
6    施工总承包单位    溧阳市博高建筑工程有限公司
7    投资来源    企业自筹
8    工程承包范围    必需的设计、供应(由发包方供应物料除外)、施工安装、调试及保修除由独立施工单位及其它指定分包单位负责以外的所有单体和室外土建工程及安装工程等。
9    合同质量目标    一次性验收合格,各单体确保成为市政优质结构。
0    开竣工日期    2018年12月15日~2021年12月21日
⑴溧阳市中关村杨庄小学溧阳市杨庄小学4#、5#教学楼,位于有密集建筑群市区,该工程为钢筋混凝土框架结构,总建筑面积20962.0㎡,地上四层,一层层高3.90m,二层层高3.90m,其余各层层高3.90m,总建筑高度31.20m。
⑵施工现场情况
本建筑两侧临近公路,交通方便,实现了三通一平。施工场地相对宽敞,有利于机械的布置和材料周转、施工材料的堆放,施工难度相对较小。
⑶水文、地质条件、气象情况
①气象条件
施工期间正适春夏两季,主导风向为南风、西南风,雨季为七、八月,施工期可能需要考虑冬季施工。
②地质条件
根据工程地质勘察报告:
Ⅰ素填土:层厚0.8-1.8m,建议全部挖除;
Ⅱ粘土:层厚4.6-6.0m, fak=200kPa;
Ⅲ粘土:层厚5.1-6.5m, fak=230kPa;
Ⅳ碎石土:层厚5.0-7.6m, fak=300kPa。
③水文状况
勘查期间钻孔深度范围内未揭露到地下水。
⑷工程结构概况
本工程为钢筋混凝土框架结构,建筑结构安全等级为二级,抗震设防烈度为7度。基础为柱下桩基础,基础、框架梁、板、柱均采用C30,其它采用C10。


四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)
四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)
四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)
四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图) 四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)
四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)
四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)
四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)
四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)
四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图) 四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)
四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)
四层2000平米溧阳市小学教学楼施工组织设计(建筑图,结构图,平面布置图)



目   录
溧阳市杨庄小学4#、5#教学楼施工组织设计    I
摘  要    I
Nantong xinghao issue of residential construction organization design    1
Abstract    1
目   录    2
第一章编制依据    4
1.1 编制目的    4
1.2 编制依据    5
1.3 有关主要资料清单    5
1.4 编制原则    5
第二章工程概况    7
2.1 工程简介    7
2.2 设计概况    8
2.2.1建筑装饰做法详建筑结构设计总说明    8
2.2.1 结构用材    8
2.3 工程的特点和难点    8
2.3.1 施工工期短,因此对各工序的合理搭接要求高    8
2.3.2 施工质量标准高    9
2.3.3 施工难度高    9
2.3.4 建筑成品、半成品保护要求高    9
第三章 施工部署    10
3.1施工管理目标    10
3.2施工组织管理    10
3.3主要施工方案的选择    13
3.3.1 施工流向    13
3.3.2 施工段的划分    13
3.3.3 主要施工方案选择    14
第四章 施工准备    16
4.1技术准备    16
4.2资源准备    16
4.2.1 劳动力准备    16
4.2.2 施工机械器具准备    17
4.2.3 工程主要材料及周转材料准备    18
4.3现场准备    19
第五章 主要分部分项工程施工方法    20
5.1 测量定位放线    20
5.2 基础工程    21
5.3 土方工程    23
5.4 模板工程    23
5.5 钢筋工程    26
5.6 混凝土工程    30
5.7 砌体工程    34
5.8 楼地面工程    37
5.9 屋面工程    38
5.10 脚手架工程    43
5.11 装饰工程    48
1、抹灰工程    48
2、楼地面工程    50
第六章 主要施工保证措施    54
6.1 施工工期保证措施    54
6.2 施工质量保证措施    56
6.3 职业健康安全、文明现场保证措施    59
6.4 施工现场环境保护和污染控制保证措施    73
6.5 季节施工保证措施    75
6.6 成品保护措施    81
6.7 安装与其他专业的配合措施    82
第七章 新技术、新工艺、新材料、新设备的应用    85
7.1 目标意义    85
7.2 组织机构及保证措施    85
7.3 应用项目及实施措施    85
第八章 附图    88
8.1 施工进度计划横道图    88
参考文献    89
致  谢    90
