六层3400平米中南林大框架结构办公楼设计(建筑图,结构图)

来源:wenku7.com  资料编号:WK719221 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719221
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

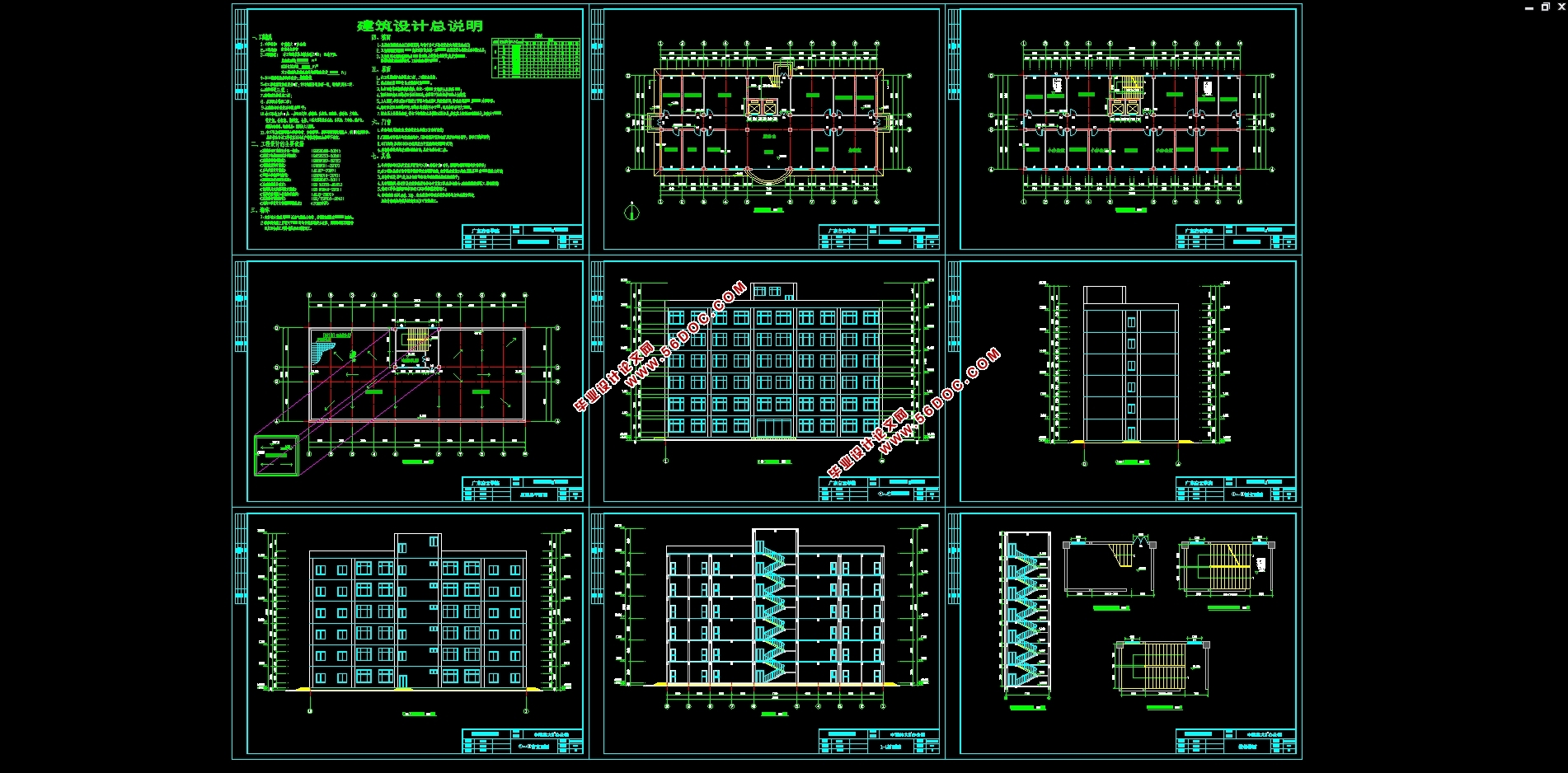

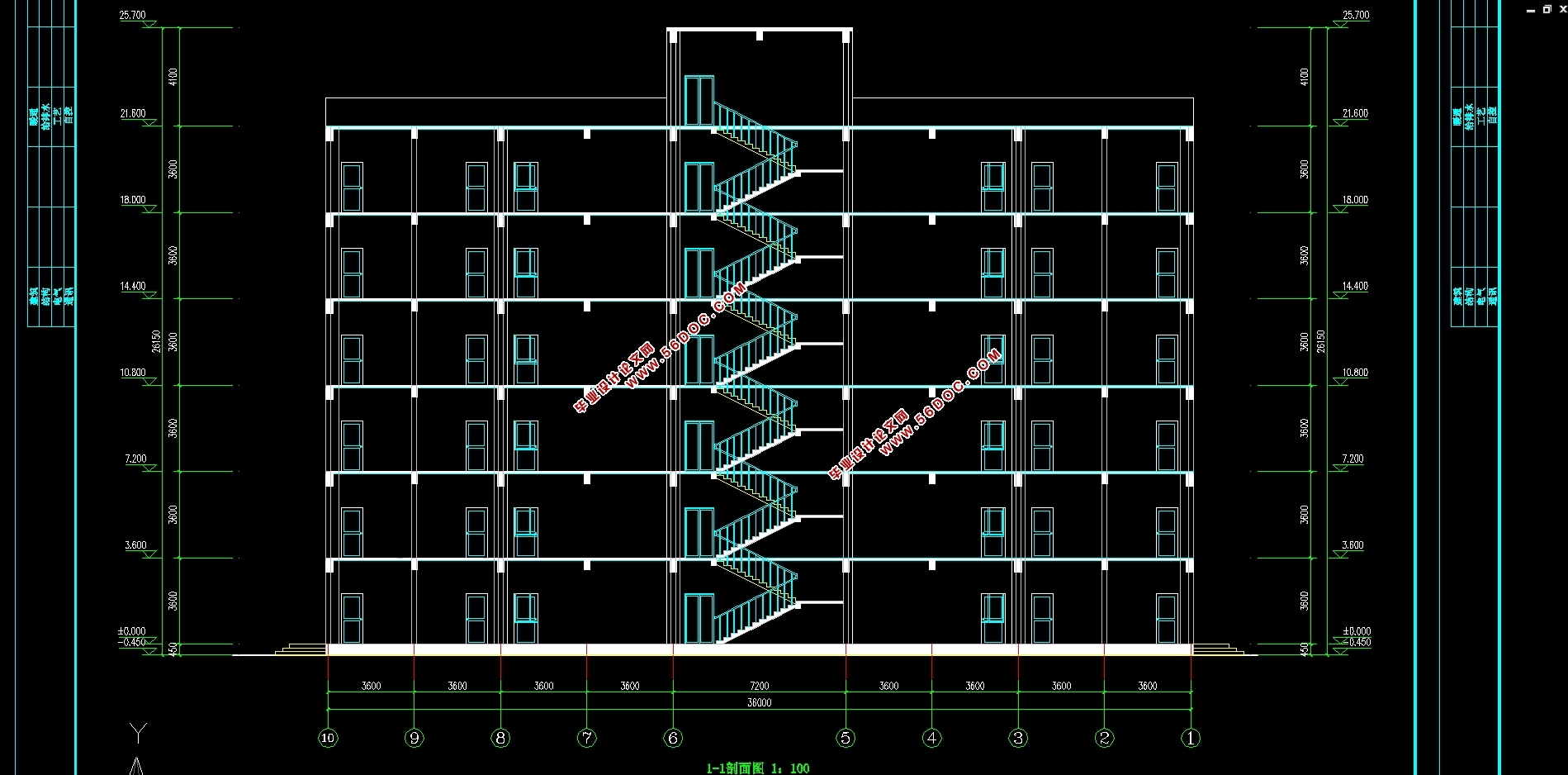

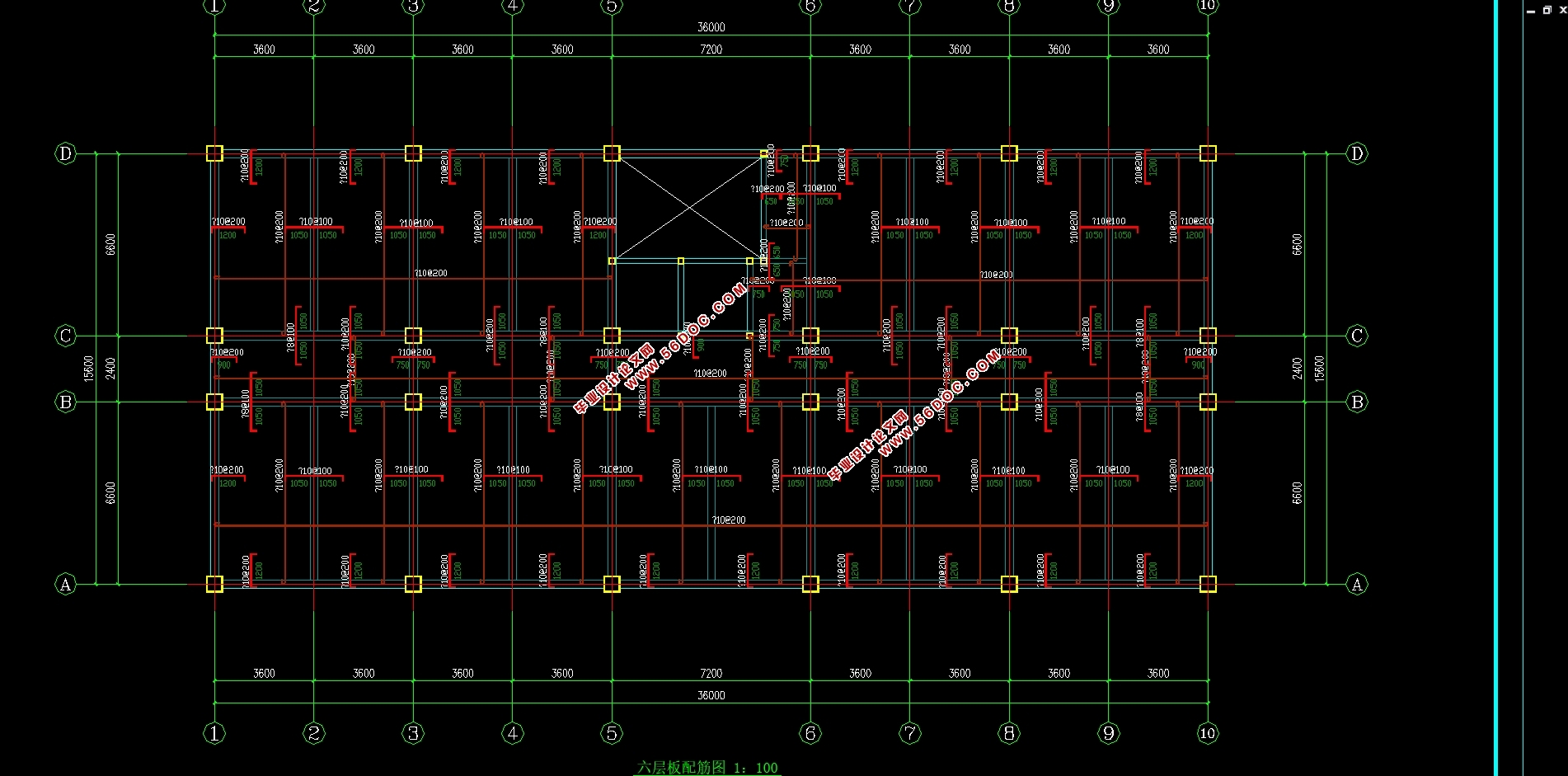

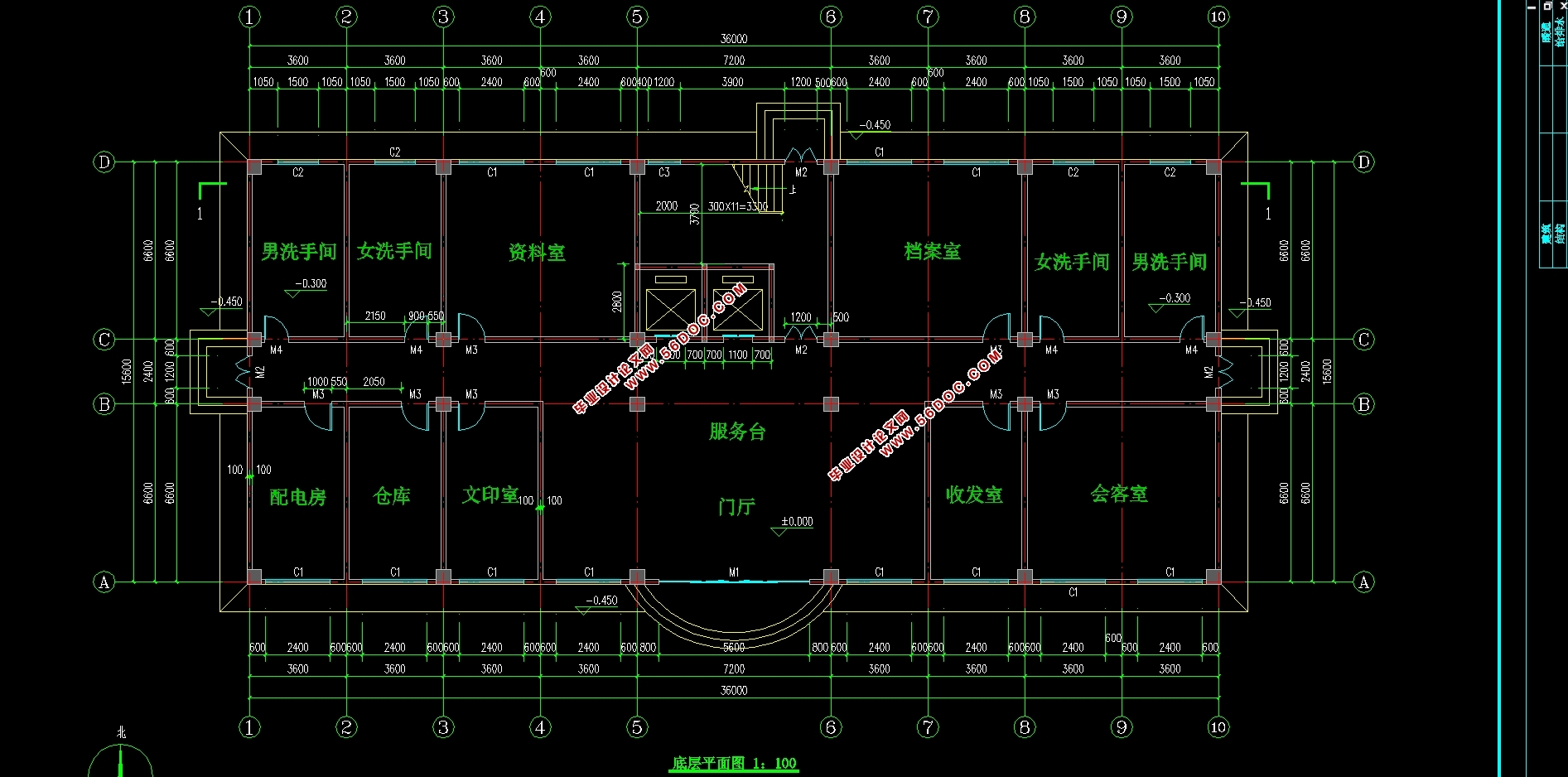

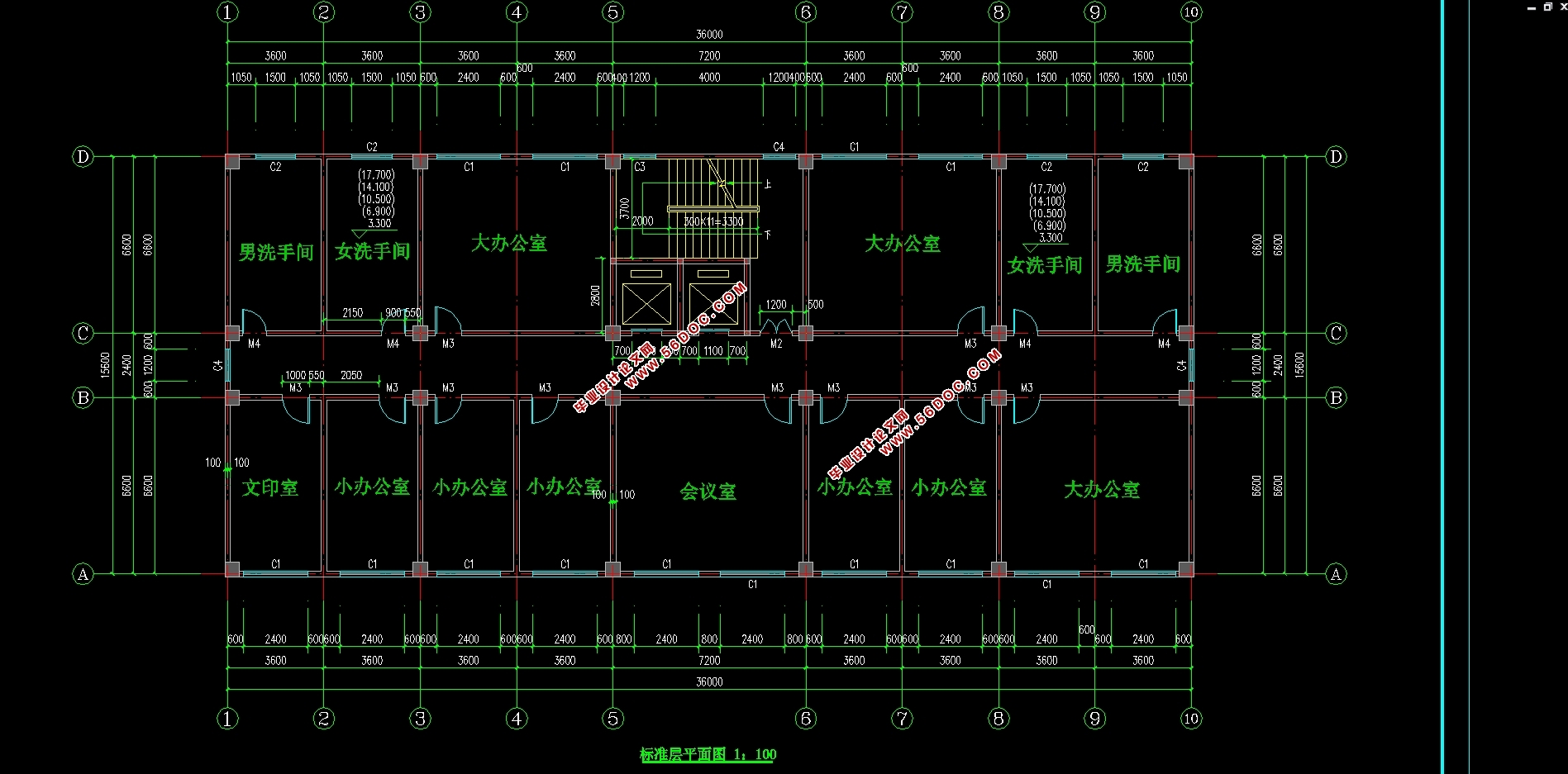

六层3400平米中南林大框架结构办公楼设计(建筑图,结构图)(任务书,计算书50000字,建筑图8张,结构图13张)
摘要
本工程为长沙市中南林大5#办公楼,采用框架结构,主体为6层。本地区抗震设防烈度为7度,设计基本地震加速度值为0.10g;场地类别为2类场地,设计地震分组为第一组,建筑结构的阻尼比取0.05。主导风向为东南方向,基本风压0.75KN/m2,基本雪压为0.45KN/m2,地面粗糙度为B类。楼、屋盖均采用现浇钢筋混凝土结构。
本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范,认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。
本设计主要进行了结构方案中第③轴线横向框架设计。在确定框架布局之后,先进行了层间荷载代表值的计算;接着采用顶点位移法确定自振周期,采用底部剪力法计算楼层地震剪力,采用D值法计算水平地震作用下的框架内力;再采用D值法计算水平风荷载作用下的结构内力;然后利用弯矩二次分配法计算竖向荷载(恒载及活荷载)作用下的结构内力;框架内力计算完成后进行荷载组合,选取最不利的荷载组合进行截面设计。此外还进行了结构方案中的室内楼梯的设计。采用现浇板式楼梯,完成了平台板,踏步板,平台梁等构件的内力和配筋计算及施工图绘制。本设计采用柱下独立基础,并对基础进行了受力和配筋计算。
整个结构在设计过程中,严格遵循相关的专业规范的要求,参考相关资料和有关最新的国家标准规范,对设计的各个环节进行综合全面的科学性考虑。总之,适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。

关键字:框架结构;抗震设计;荷载计算;内力计算;截面设计

工程概况
    长沙市中南林大5#办公楼,设计要求建筑总面积约3300~3800m2,建筑层数6层,层高为3.6m,结构形式为钢筋混凝土框架结构。建筑物所在地区抗震设防烈度为7度,2类建筑场地,设计地震分组为第一组。主导风向为东南方向,基本风压为0.75KN/m2,基本雪压为0.45KN/m2,地面粗糙度为B类。
3.2 结构设计方案及布置
钢筋混凝土框架结构是由梁,柱通过节点连接组成的承受竖向荷载和水平荷载的结构体系。墙体只给围护和隔断作用。框架结构具有建筑平面布置灵活,室内空间大等优点,广泛应用于电子、轻工、食品、化工等多层厂房和住宅、办公、商业等民用建筑。
按结构布置不同,框架结构可以分为横向承重,纵向承重和纵横向承重三种布置方案。
本次设计的办公楼采用横向承重方案,竖向荷载主要由横向框架承担,现浇楼板一般需设置次梁将荷载传至横向框架。横向框架还要考虑承受横向地震作用。在房屋的纵向则设置连系梁与横向框架连接,这些连系梁与柱实际上形成了纵向框架,承受平行于房屋纵向的水平风荷载和地震荷载。


六层3400平米中南林大框架结构办公楼设计(建筑图,结构图)
六层3400平米中南林大框架结构办公楼设计(建筑图,结构图)
六层3400平米中南林大框架结构办公楼设计(建筑图,结构图)
六层3400平米中南林大框架结构办公楼设计(建筑图,结构图)
六层3400平米中南林大框架结构办公楼设计(建筑图,结构图)
六层3400平米中南林大框架结构办公楼设计(建筑图,结构图)
六层3400平米中南林大框架结构办公楼设计(建筑图,结构图)
