六层7100平米天津某中学教学楼设计(建筑图结构图)

来源:wenku7.com  资料编号:WK719207 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719207
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

六层7100平米天津某中学教学楼设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书30000字,建筑图8张,结构图13张,手绘图)
摘 要
本设计为天津某中学教学楼设计,主要设计内容包括建筑设计与结构设计。
本设计为六层框架结构,建筑面积7115.00m2,建筑平面、立面体型规则。

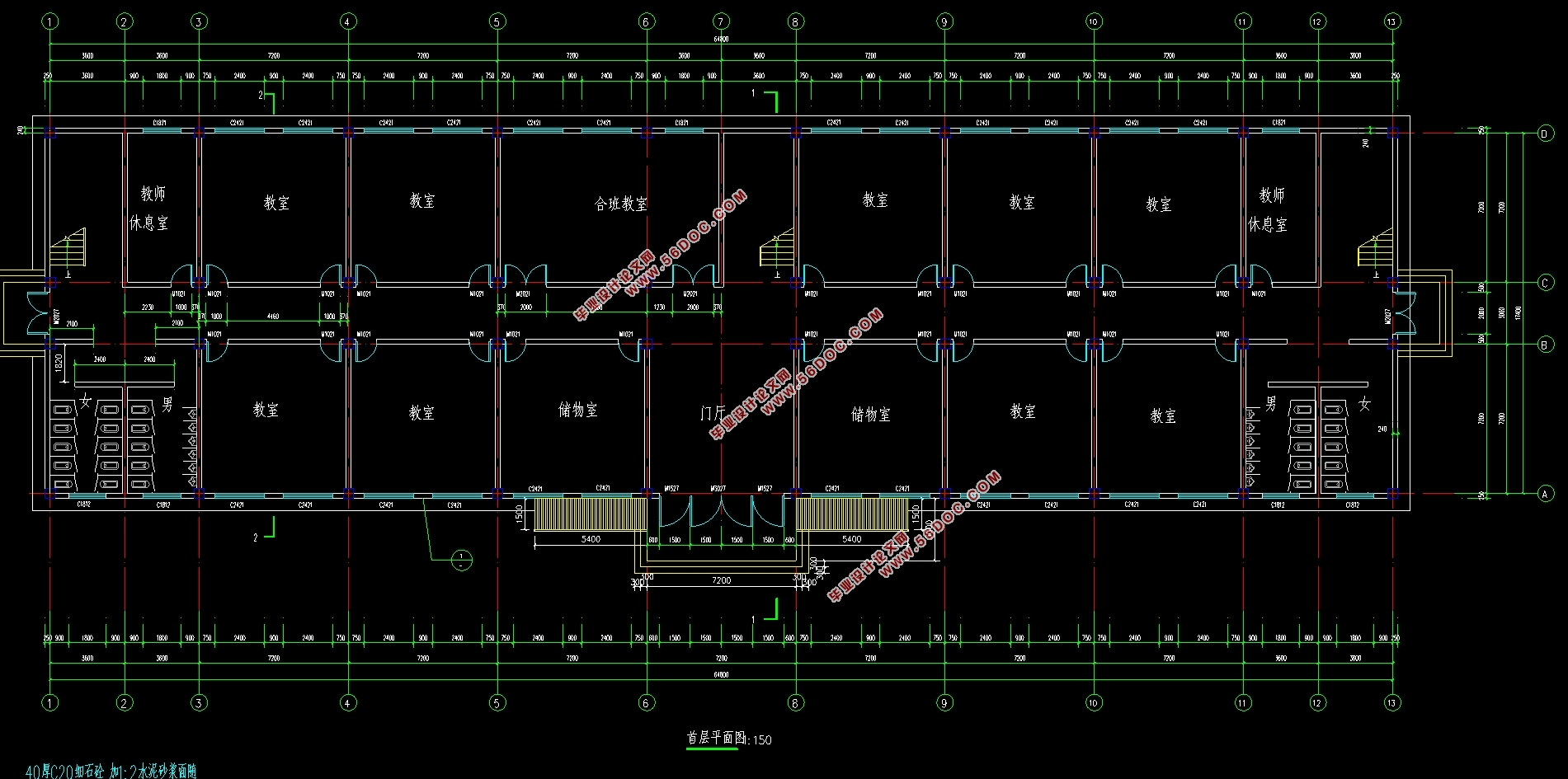

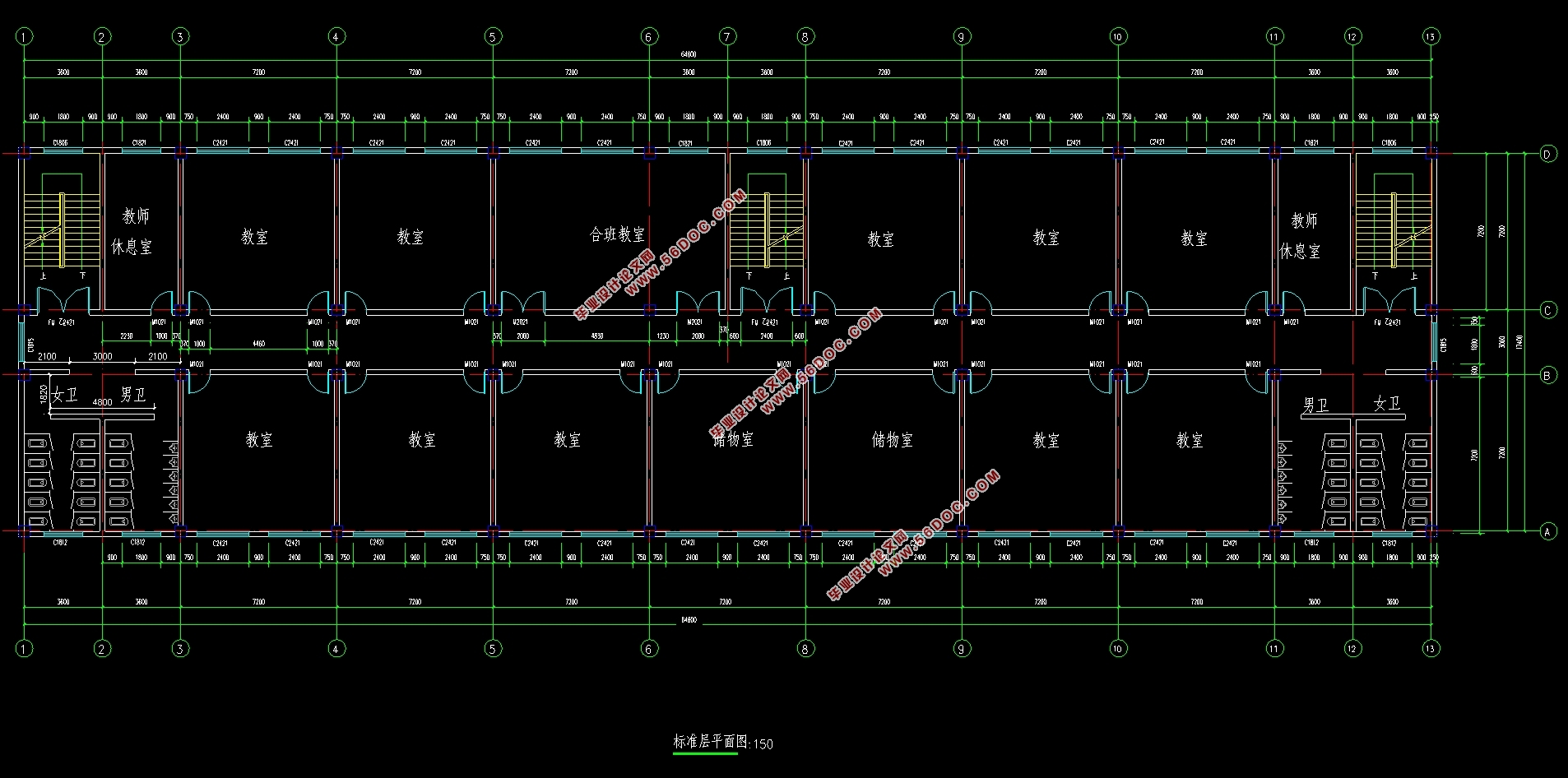

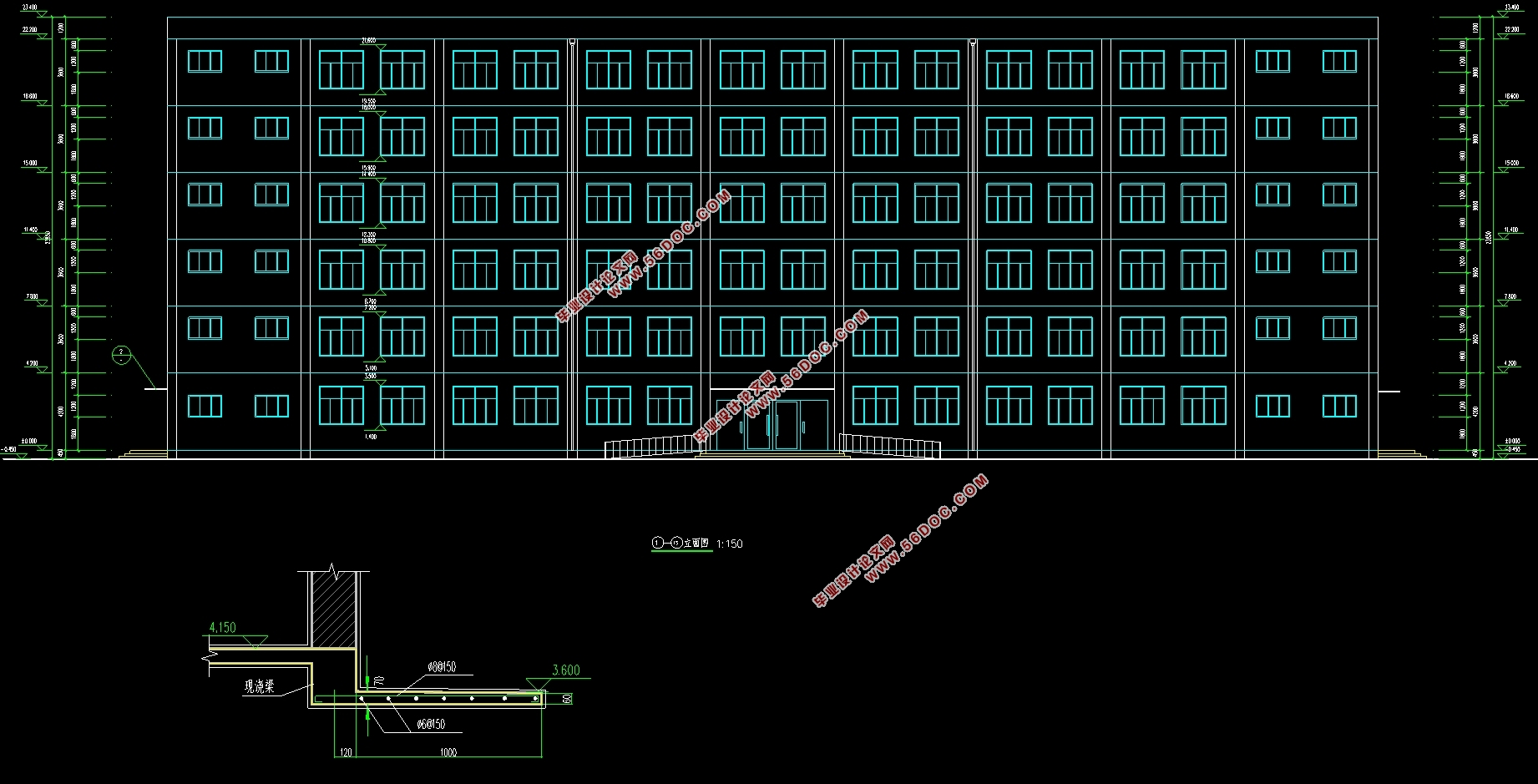

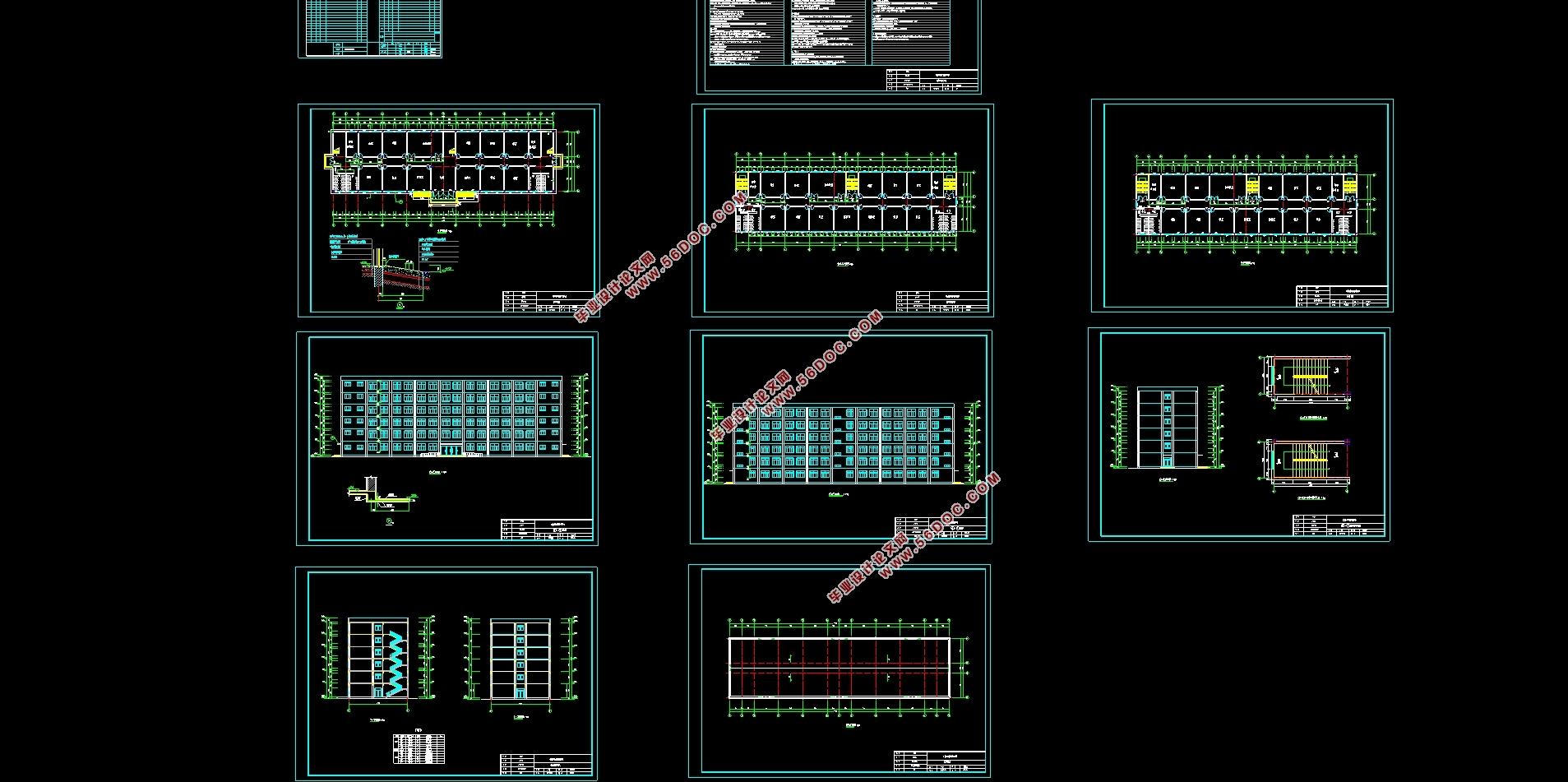

建筑设计包括首层、标准层、顶层建筑平面图,屋顶排水平面图,建筑正立面、左立面、背立面图,教室和楼梯处剖面图以及相关的设计说明和门窗表。

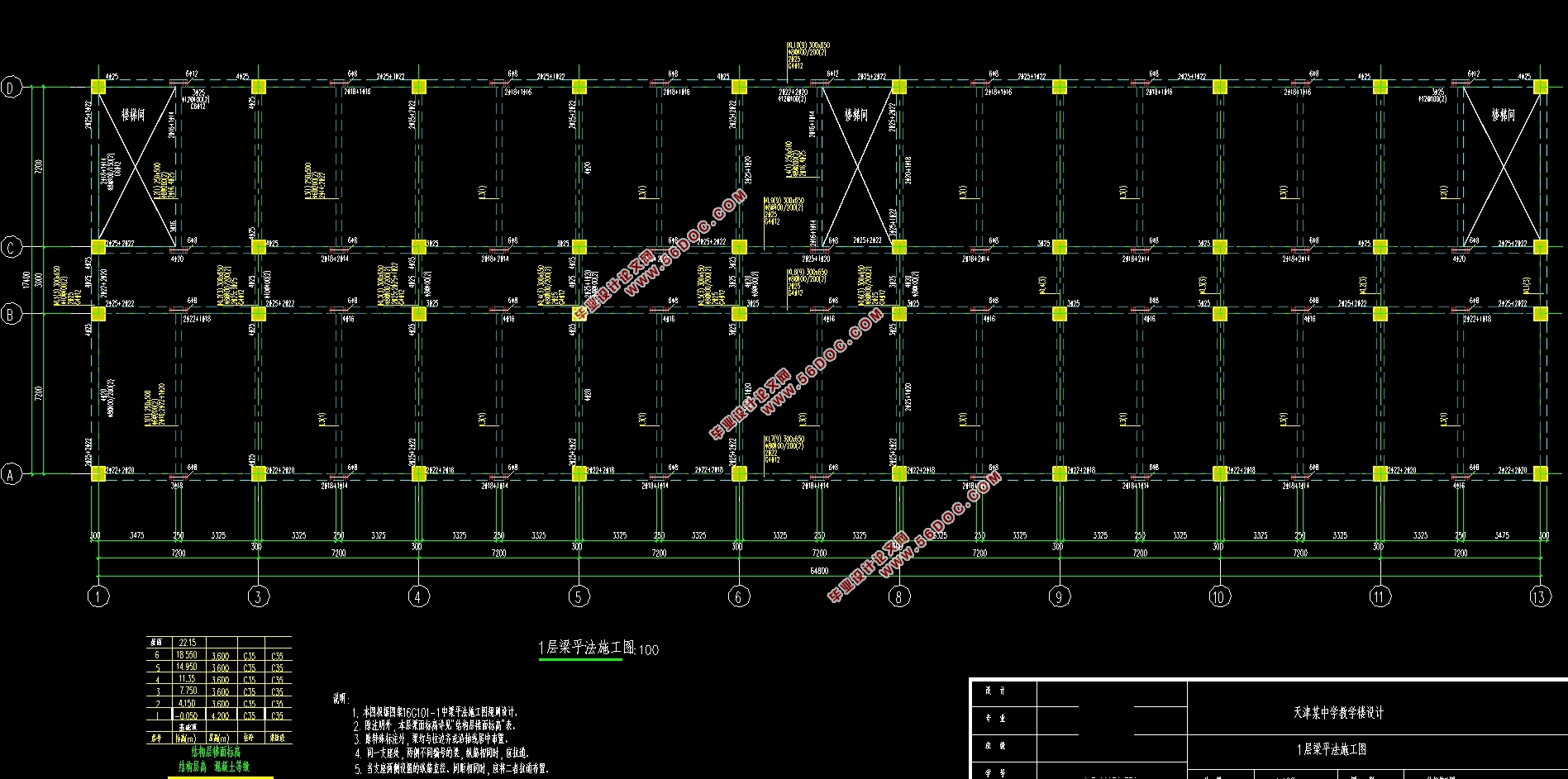

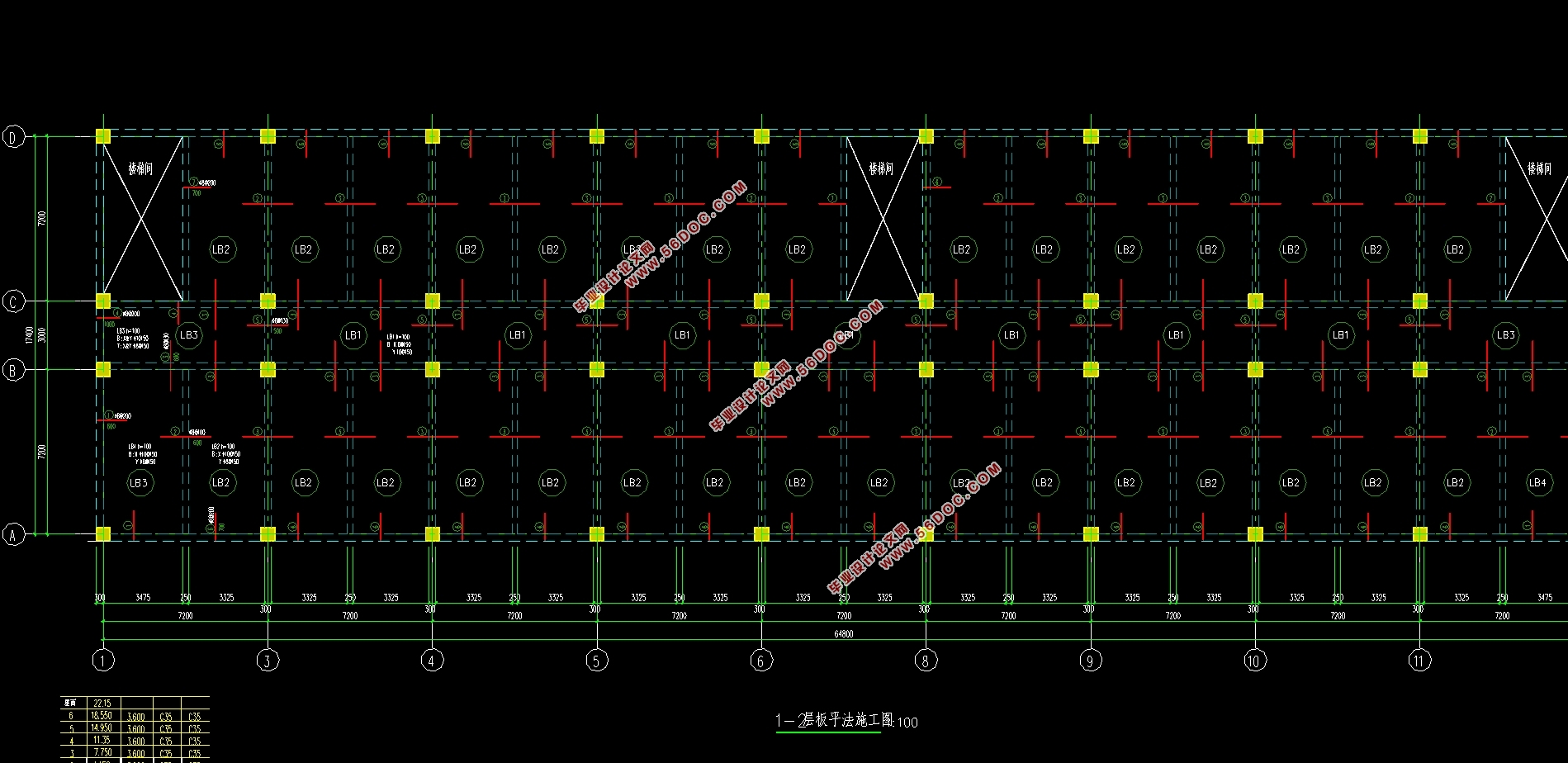

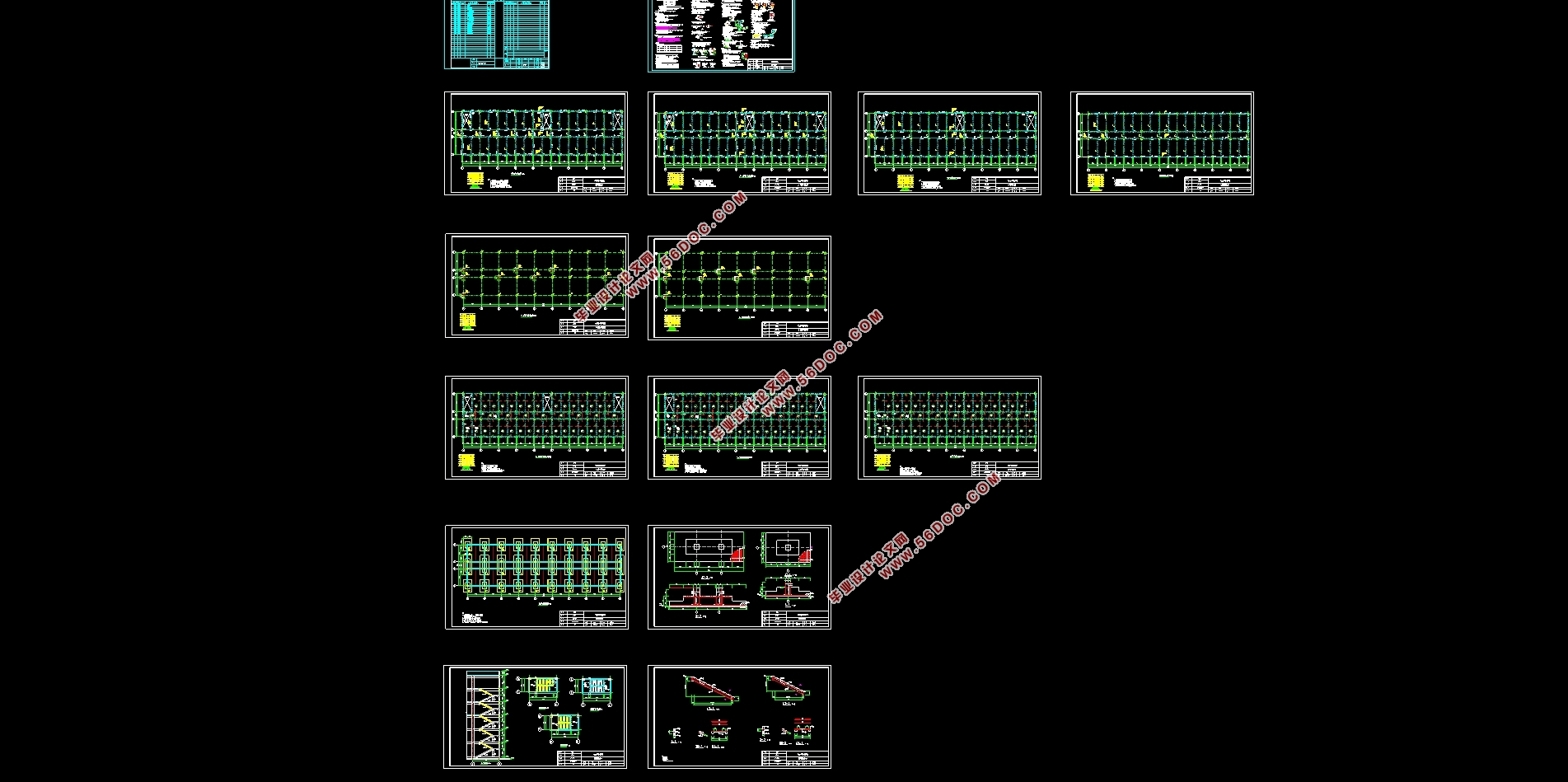

结构设计包括框架设计、梁板柱的配筋计算、基础配筋计算和楼梯设计。本计算书着重取一榀横向框架计算水平、竖向荷载作用下结构内力,并进行内力组合找出最不利组合,计算配筋。其中设计涉及到底部剪力法、D值法、二次弯矩分配法、塑性铰线法等方法,严格依据《建筑结构荷载规范》GB50009-2012、《混凝土结构设计规范》GB50010-2010、《建筑抗震设计规范》GB50011-2010等规范取值计算。
本计算书最后采用PKPM4.3.4版本软件进行建模计算并将手算与电算结果进行对比分析,利用软件得出硂结构施工图。

关键词:建筑设计,结构设计,规范,PKPM

Abstract
The design for a secondary school building design in Tianjin, the main design content, including architectural design and structural design.
The design for the six-story frame structure, construction area of 7115.00m2, building plane, vertical body rules.
   The architectural design includes the first floor, standard floor, the sixth floor building plan, the roof drainage floor plan, the building facade, the left facade, the back facade map, the classroom and staircase section, the related design description and doors and windows table.
   Structural design includes frame design, reinforcement of beam and column columns, foundation reinforcement calculation and stair design. The calculation of this book focuses on a horizontal frame calculation level, vertical load under the structure of internal forces, and the combination of internal forces to find the most unfavorable combination of calculation reinforcement. Which is related to the bottom of the shear force method, D value method, the second bending moment distribution method, plastic hinge method and other methods, strictly based on "building structure load specification" GB50009-2012, "concrete structure design specifications" GB50010-2010, " Code for seismic design of buildings "GB50011-2010.
   This calculation book finally uses PKPM4.3.4 version software to carry on the modeling computation and carries on the contrast analysis to the calculation result with the calculation result, uses the software to draw the construction plan.

Keywords: architectural design;structural design;specification;PKPM

1.1设计摘要
本设计为天津某中学教学楼设计,主要设计内容包括建筑设计和结构设计两部分。
建筑设计包括平面、立面和剖面设计。该教学楼(不包含散水和台阶)长64.8m,宽17.4m,高22.65m,占地面积为1169.00m2(不包含散水和台阶),建筑面积为7115.00m2。层数6层,层高多为3.6m,室内外高差0.45m。外墙厚240mm,内墙厚200mm,女儿墙高1.2m,墙厚240mm,屋面为不上人屋面。
结构设计包括框架设计、构件设计和基础设计等,其中,框架采用钢筋混凝土纵横向框架承重布置方案,基础采用钢筋混凝土柱下独立基础。
1.2工程概况
本工程为钢筋混凝土框架结构,填充墙采用加气混凝土砌块。设计使用年限为50年,防火等级为二级,建筑安全等级为二级,地面粗糙度为B类。
依据《建筑结构荷载规范》GB50009-2012,天津市基本雪压S0=0.40kN/m2,基本风压ω0=0.50kN/m2。
依据《建筑抗震设计规范》GB50011-2010,本建筑按抗震设防烈度8度第二组,设计基本地震加速度值为0.20g,抗震等级为一级。
Ⅱ类场地,地表下土层分布均匀,地基承载力特征值ƒak=200kPa。
