五层6112平米枣阳消防军人公寓设计(建筑图结构图)

来源:wenku7.com  资料编号:WK719194 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719194
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

五层6112平米枣阳消防军人公寓设计(建筑图结构图)(任务书,开题报告,论文计算书25000字,建筑图11张,结构图12张,手绘图)
摘要
本公寓楼为五层钢筋混凝土框架结构。
在“建筑设计部分”中,我将设计初期的几个建筑方案分别从各个方面对它们进行比较,然后确定最终的方案,进而确定具体的建筑构造、做法以及材料。
在“结构设计部分”中,首先选定第⑦轴的横向框架作为此计算书手算的任务,并最终选择方案,然后确定具体所受的荷载。荷载包括恒荷载,活荷载,左右风荷载,左右地震作用,根据荷载计算梁柱板的内力,再进行组合后得到各截面的控制内力,最后进行各构件的配筋计算。
此外,还进行了结构方案中的楼梯设计,其中完成梯段板,平台板,平台梁等构件的内力计算、配筋计算以及施工图绘制。根据工程地质资料,结构采用柱下独立基础。
结构设计过程中前30天的时间先用建筑结构设计软件PKPM对整个结构进行电算,然后在后面一个月的时间里选一榀具有代表性的框架进行手算。这样既掌握了PKPM软件的基本应用,同时能对大学四年所学的知识有一个很好的总结应用。最后将手算与电算的结果进行对比,能让自己对框架结构的受力有一个更明确的了解。

关键词:土木工程;毕业设计;钢筋混凝土框架结构;建筑设计;结构设计
Abstract
This teaching building is five story reinforced concrete frame structure.
In the "architectural design", I will design several construction schemes respectively, from all aspects to compare them, and then determine the final solution, and then determine the concrete building structure, method and materials.
In the "structural design", first select the transverse frame of the axis as the calculations of hand calculation task, and the final option, then determine the specific by load.Load, including dead load, live load, about wind load, about earthquake, according to the load calculation of internal force of plate beam column, and then mix get control of the cross section of the internal forces. Finally, each component of the reinforcement calculation.
In addition, the design of the stairs is also carried out, which completes the internal force calculation, the reinforcement calculation and the drawing of the construction drawing of the ladder section board, the platform plate, the platform beam and so on.According to the engineering geological data, the structure adopts the independent foundation under the column.
Structure in the design process of 30 days before the time first with building structure design software PKPM the entire structure to calculate the electricity, and in the month ahead of time selected a pin is representative of the framework are hand count.This has not only mastered the basic application of PKPM software, but also to the University of four years of knowledge has a good summary of the application.Finally, the results of hand calculation and the calculation of the comparison, so that they can have a more clear understanding of the structure of the frame.
Key Word:civil engineering;Graduation design;reinforced concrete frame structure;Architectural design;Structure design

本设计枣阳市消防军人公寓,主要设计内容包括建筑设计和结构设计两部分。

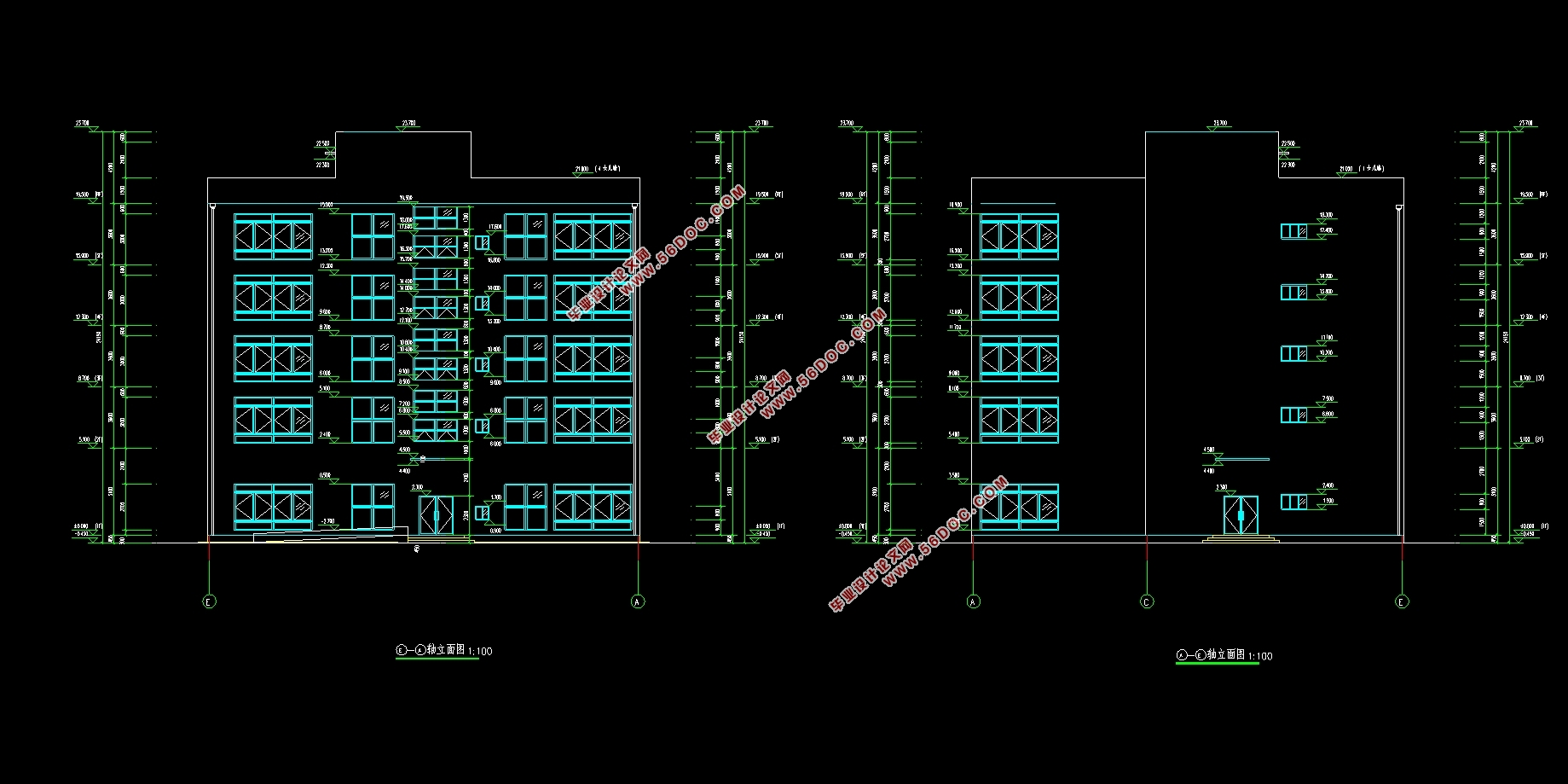

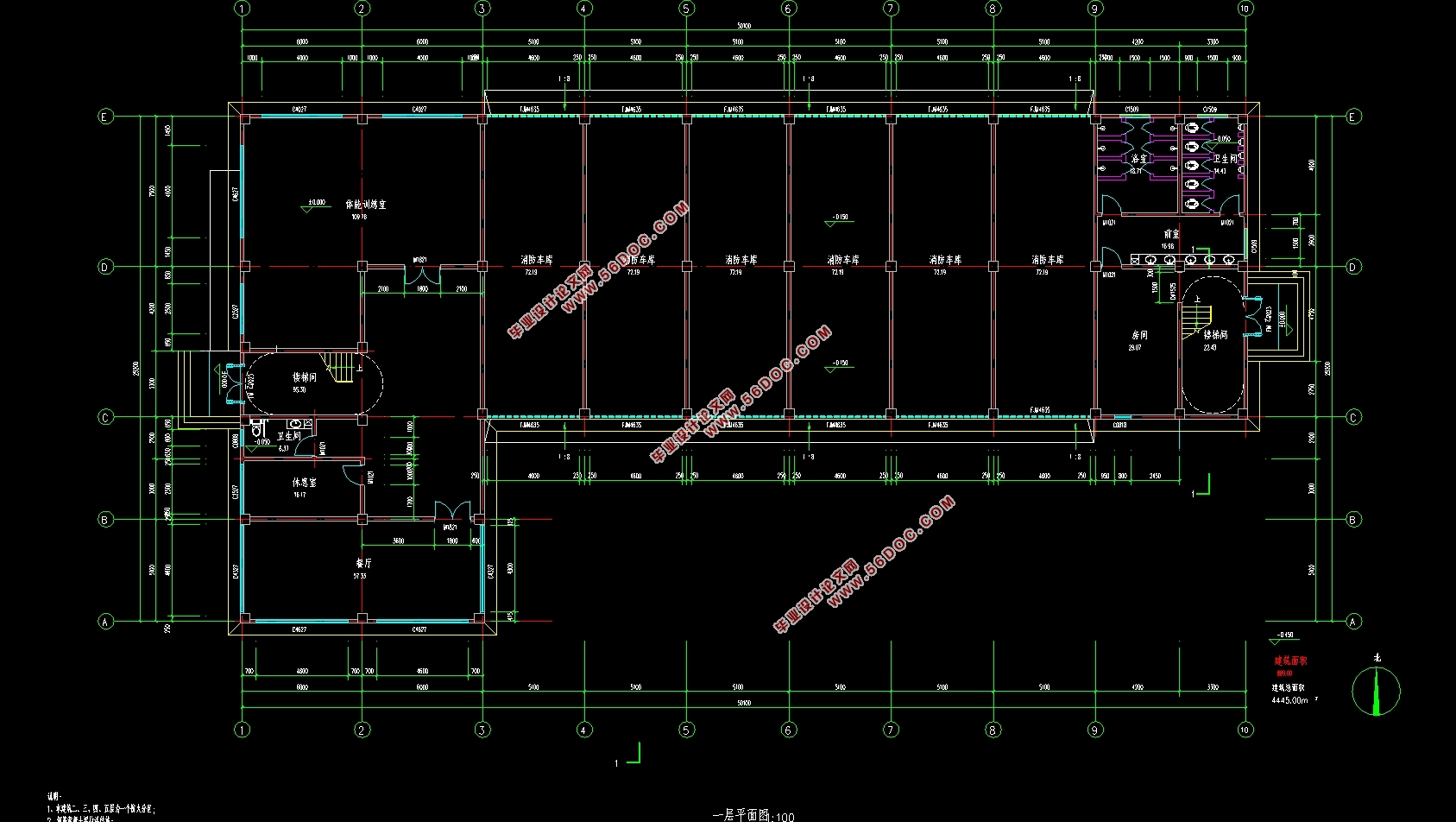

建筑设计包括平面、立面和剖面设计。该公寓楼(不包含散水和台阶)长50.10m,宽25.20m,高19.50m,占地面积为4445.00m2(不包含散水和台阶),建筑面积为6112.00m2。层数5层,除一层层高5.1m外,其余层高3.6m,室内外高差0.45m。内外墙厚200mm,女儿墙高1.5m,墙厚200mm,屋面为上人屋面。
结构设计包括框架设计、构件设计和基础设计等,其中,框架采用钢筋混凝土纵横向框架承重布置方案,基础采用钢筋混凝土柱下独立基础。
1.2工程概况
本工程为钢筋混凝土框架结构,填充墙采用加气混凝土砌块。设计使用年限为50年,防火等级为二级,建筑安全等级为二级,地面粗糙度为B类。
1.3设计荷载
依据《建筑结构荷载规范》GB50009-2012,枣阳市地区基本雪压基本风压:0.40KN/m2,采用50年一遇的风压值,地面粗糙度B类;基本雪压:0.40KN/m2,采用50年一遇的雪压值。
1.4抗震设防
依据《建筑抗震设计规范》GB50011-2010(正式版),本工程建筑抗震设防类别均为丙类,抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组,场地土类型为中软场地土,建筑场地类别为II类,地表下土层分布均匀,建筑的设计特征周期为0.35s,地基承载力特征值ƒak=390kPa。框架抗震等级为四级。


五层6112平米枣阳消防军人公寓设计(建筑图结构图)
五层6112平米枣阳消防军人公寓设计(建筑图结构图)
五层6112平米枣阳消防军人公寓设计(建筑图结构图)
五层6112平米枣阳消防军人公寓设计(建筑图结构图)
五层6112平米枣阳消防军人公寓设计(建筑图结构图)
五层6112平米枣阳消防军人公寓设计(建筑图结构图)
五层6112平米枣阳消防军人公寓设计(建筑图结构图)
五层6112平米枣阳消防军人公寓设计(建筑图结构图)


目录
绪论    1
第1章设计资料    2
1.1设计摘要    2
1.2工程概况    2
1.3设计荷载    2
1.4抗震设防    2
1.5设计依据    2
1.6结构选型    3
1.7材料选用    3
1.8地基与基础    3
第2章梁、柱、板截面尺寸和计算简图    4
2.1  柱网布置    4
2.2  框架结构承重方案的选择    5
2.3  计算单元选取    5
2.4  梁、柱截面尺寸的初步估计    7
2.4.1梁截面初选(⑦轴)    7
2.4.2柱截面初选(⑦轴)    8
2.2.3板截面初选(⑦轴)    9
第3章侧移刚度的计算    10
3.1  梁线刚度ib的计算(I=2I0)    10
3.2  柱线刚度ic的计算(I=I0)    10
3.3相对线刚度计算    11
第4章恒荷载作用下内力计算    13
4.1  恒荷载标准值计算    13
4.2恒载作用下框架的所受荷载    15
4.2.1框架梁的恒载    15
4.2.2柱纵向集中恒荷载计算    18
4.3恒载作用下框架的内力计算    21
第5章活荷载标准值计算    31
5.1活荷载标准值    31
5.2活载作用下框架所受荷载    31
5.2.1屋面与楼面活载    31
5.2.2柱的集中力    34
5.3活载作用下框架的内力计算    35
第6章风荷载作用    42
6.1  风荷载标准值    42
6.2  侧移刚度D    44
6.3  风荷载作用下框架侧移计算    44
6.4  框架柱的剪力分配计算    45
6.5  框架柱反弯点高度的计算    46
6.6  框架柱端的剪力、弯矩及梁端的弯矩的计算    47
第7章水平地震荷载作用    51
7.1  重力荷载代表值的计算    51
7.1.1顶层重力荷载代表值    51
7.1.2三~四层重力荷载代表值    51
7.1.3二层重力荷载代表值    52
7.1.4一层重力荷载代表值    52
7.2  水平地震作用力的计算(基底剪力法)    52
7.2.1结构的基本横向自振周期    52
7.2.2水平地震影响系数α1    53
7.2.3水平地震作用标准值    53
7.3  水平地震作用下框架的侧移验算    55
7.4  水平地震作用下框架柱的剪力分配计算    56
7.5  水平地震作用下框架内力计算(D值法)    57
第8章内力组合    61
8.1弯矩调幅    61
8.2内力调整    63
8.2.1.竖向荷载内力调整    63
8.2.2.水平荷载内力调整    66
8.3内力组合    69
8.3.1 梁的内力组合    71
8.3.2  柱的内力组合    82
第9章框架梁、柱、板的配筋    93
9.1  框架横梁配筋    93
9.2  框架柱配筋    99
9.3  板的配筋    107
9.3.1  双向板计算    107
9.3.2  荷载设计值    108
9.3.3  内力计算    109
第10章楼梯设计    114
10.1  设计参数    114
11.2  楼梯板计算    114
11.3  平台板计算    116
11.4  楼梯梁计算    117
第11章基础设计    122
11.1  地基基础设计等级    122
11.2  确定基底尺寸    122
11.3  地基承载力验算    123
11.4  基础受冲切承载力验算    124
11.5  基础底板配筋计算    129
结束语    134
参考文献    135
致谢    136
