六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图)

来源:wenku7.com  资料编号:WK719188 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719188
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

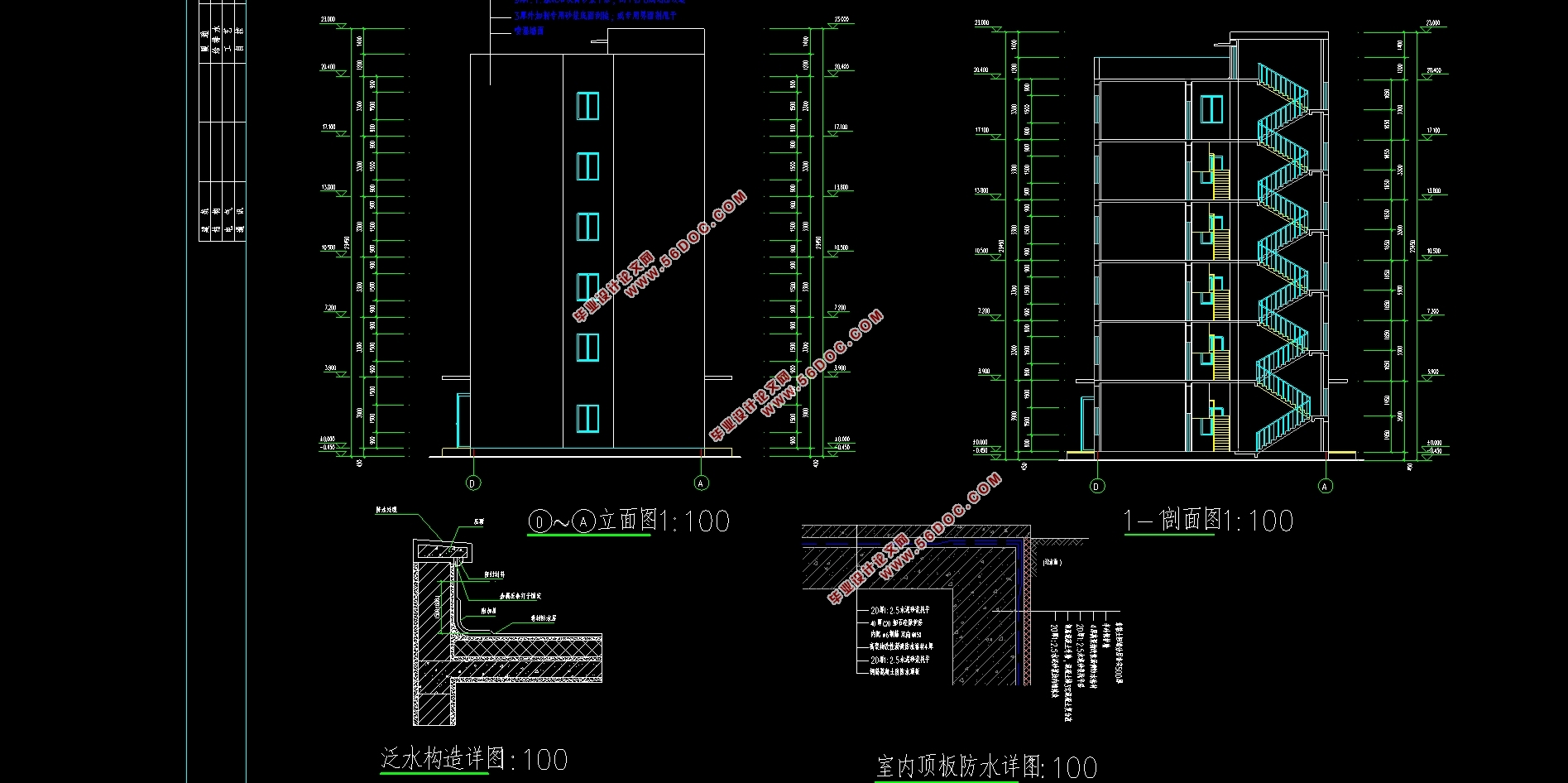

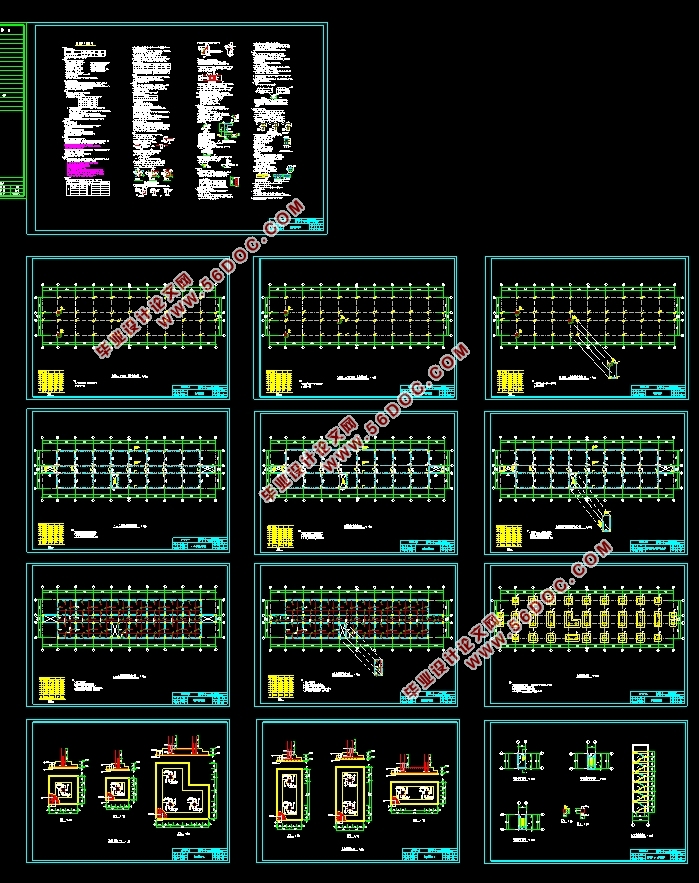

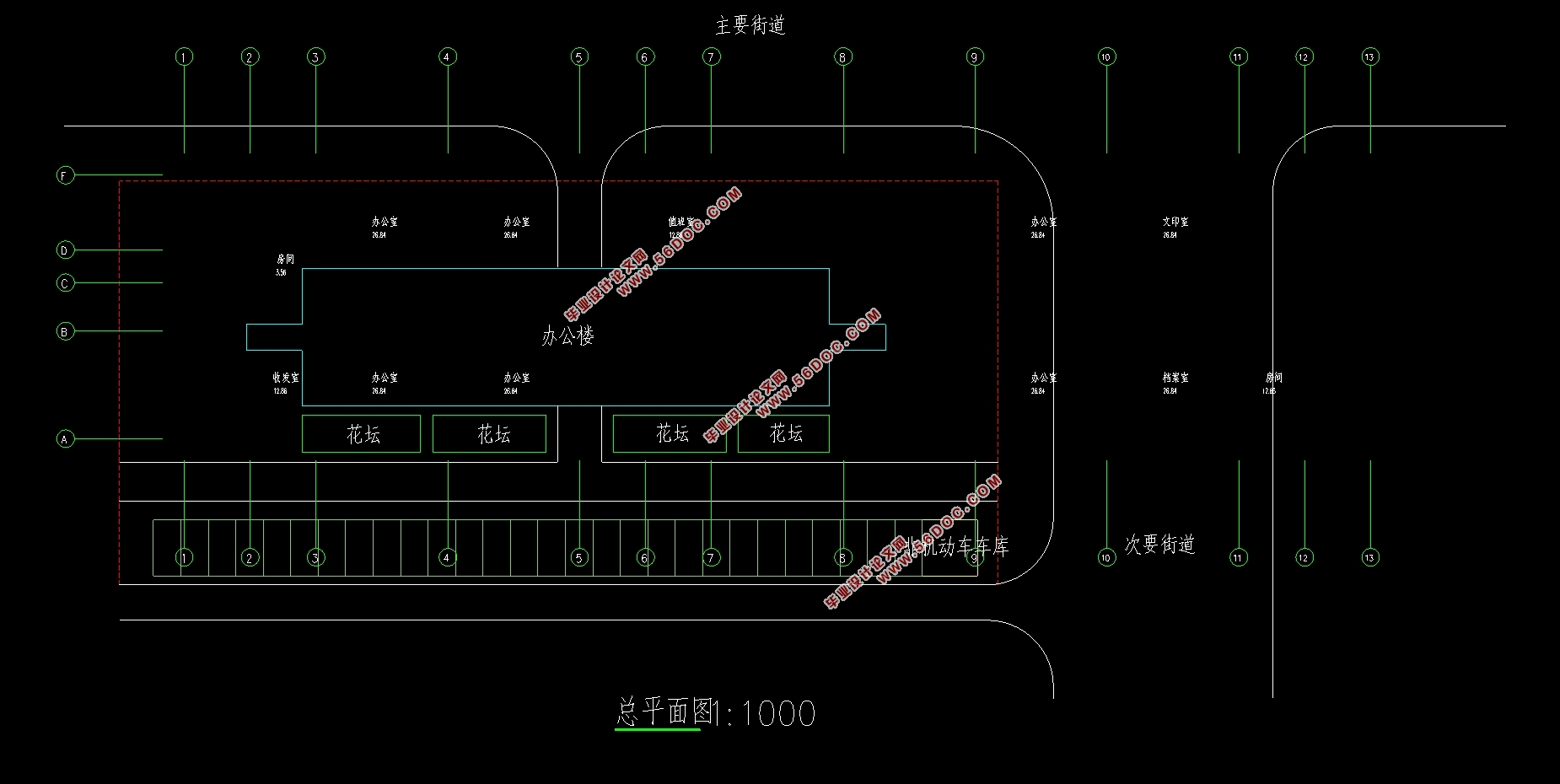

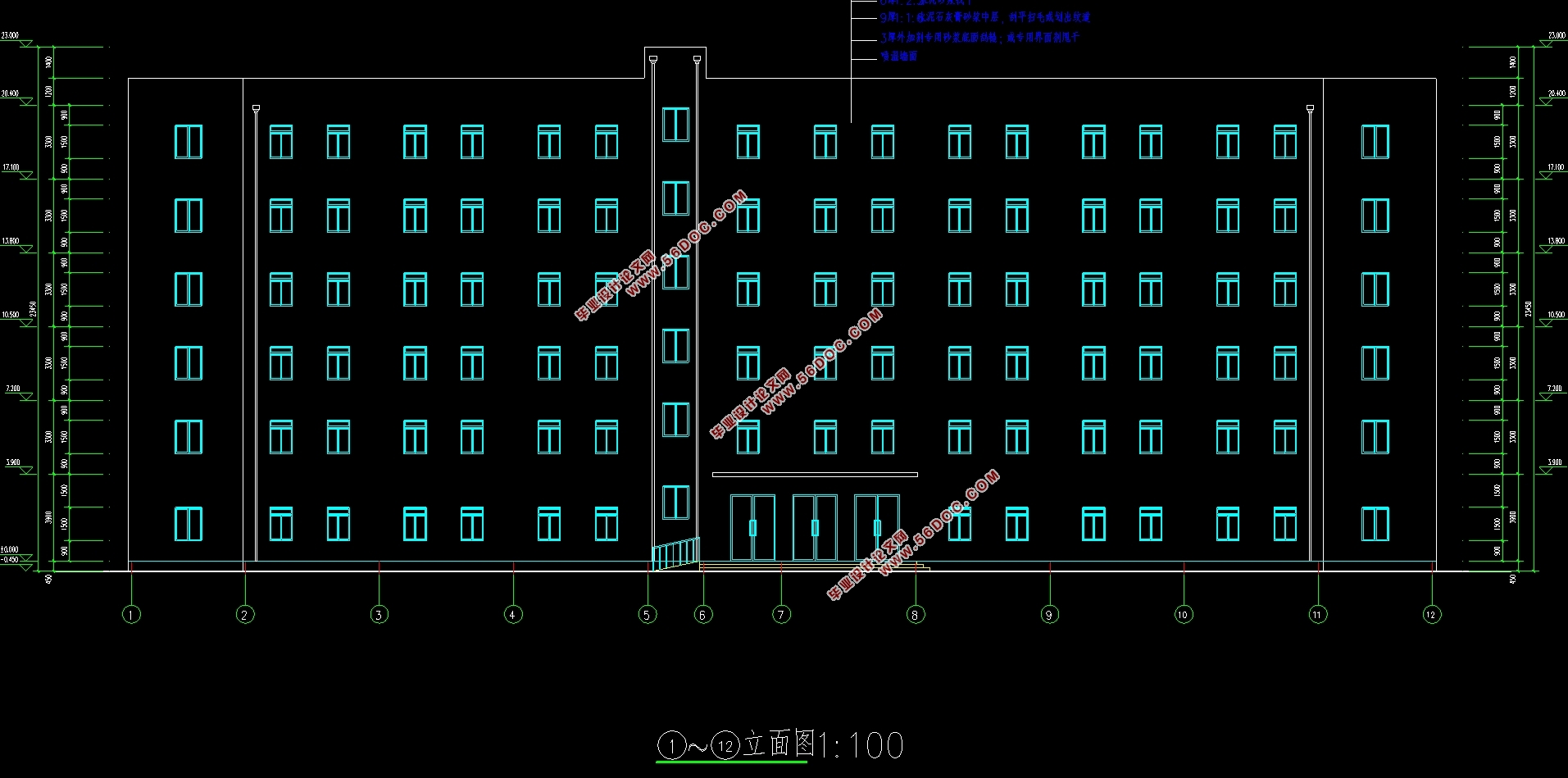

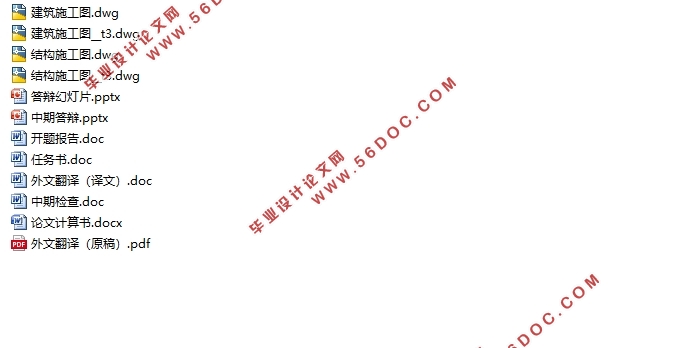

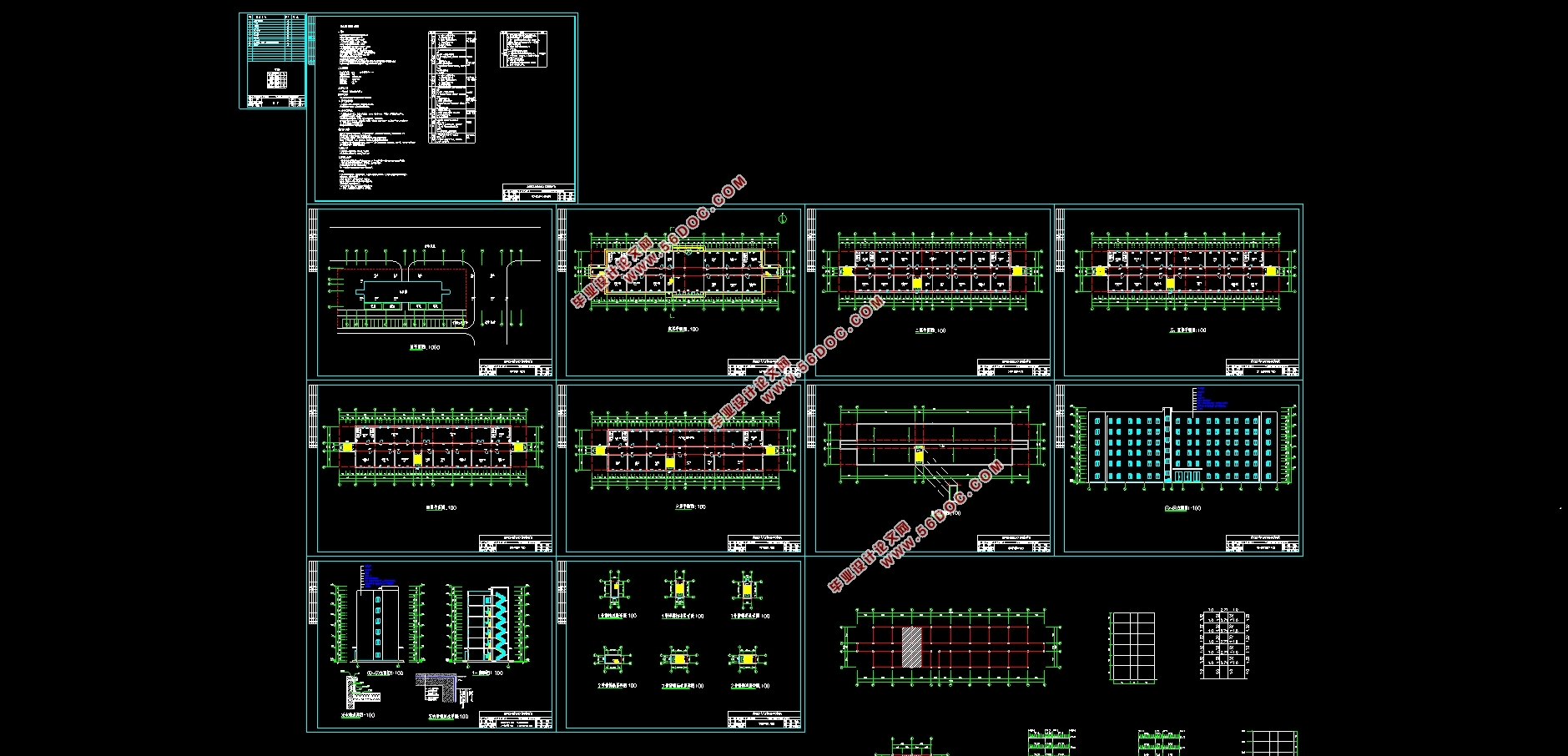

六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图,总平面图)(任务书,开题报告,中期检查,中期答辩PPT,外文翻译,论文计算书26000字,建筑图7张,结构图11张,答辩PPT)
摘要
本设计的名称为乔泽建设集团公司办公综合楼设计,结构类型采用的是钢筋混凝土框架结构。
本设计是一个六层框架结构,基本的设计步骤如下:(1)建筑设计。根据甲方提出的要求结合地形、交通流线、设计规范、以及功能要求等对建筑进行设计并绘制建筑施工图。(2)结构设计。首先查阅相关资料,确定地质和水文情况,确定框架抗震等级,接着进行构件截面尺寸的选择和结构的平面布置,然后分别计算出恒荷载、活荷载、风荷载与地震作用下的荷载。(3)进行内力分析并绘出相应的计算简图,再将这些荷载进行梁柱控制截面的内力组合。通过前面的内力组合来计算结构的梁、柱、基础以及楼梯的配筋,并绘出结构施工图。

关键词:框架结构;荷载;配筋 
Abstract
The name of this design is the office building of Qiaoze Construction group com-pany. The structure type is reinforced concrete frame structure.
The design is a six-layer frame structure, the basic design steps are as follows: (1) architectural design. According to the requirements put forward by Party A, the building is designed and drawn with the terrain, traffic flow lines, design specifications, and functional requirements. (2) Structural design. First check the relevant data, determine the geological and hydrological conditions, determine the seismic resistance level of the frame, then select the cross-section dimensions of the components and the plane layout of the structure, and then calculate the load under constant load, live load, wind load and earthquake. (3) Perform internal force analysis and draw corresponding calculation sketches, and then combine these loads into the internal forces of the beam-column control section. The reinforcement of the beam, column, foundation and stairs of the structure is calculated by the combination of the internal forces in the front, and the structural construction drawing is drawn.
Keywords:Frame;Load;Reinforcement

1.1 工程名称
乔泽建设集团公司办公综合楼设计
1.2 建设地点
武汉
1.3 工程概况
建筑总高度为20.4m,共6层。一楼层高3.9m,二楼至六楼层高3.3m。室内外高差为450mm,底层室内设计标高为±0.000。建筑总面积为3810.6m2。
1.4 建筑等级
建筑物耐久等级为二级,耐火等级为二级,建筑物等级为二级,设计使用年限为50年。
1.5 抗震设防
本工程建筑抗震设防类别均为丙类,抗震设防烈度7度,设计基本地震加速度值为0.1g,设计地震分组为第一组,建筑场地类别为III类,建筑的设计特征周期为0.45s。框架抗震等级为三级,抗震构造措施为三级,内力调整及其他为三级。
1.6 气象资料
(1)温度:年平均气温17 oC,极端最高气温40 oC,最低气温-6 oC;
(2)相对湿度:年平均相对湿度77.5%;
(3)基本风压: 0.35kN/m²。主导风向为:夏季东南风,冬季西北风。采用50年一遇的风压值,地面粗糙度C类;
(4)基本雪压:0.25kN/m²。采用50年一遇的雪压值;
(5)最大降雨量:60 mm/h。
1.7 地质资料
地质水文情况:场地平坦,周围无相邻建筑物。自上而下土层分布情况为:粉质黏土(Qal+pl),褐黄色,可塑,湿,含褐色铁锰氧化物结核,该层未穿透,fak=250kPa,ES=7.7Mpa。场地土15m深度范围内无液化土层。地面下深度20m范围内土层的等效剪切波速vse=205m/s,覆盖层厚度超过50m。
1.8 材料选用
(1)混凝土:梁、板、基础、柱均为C40
(2)墙体:外墙为300厚蒸压粉煤灰加气混凝土砌块填充墙,内墙为240厚蒸压粉煤灰加气混凝土砌块填充墙,容重γ=5.5kN/m3
(3)钢筋:主导钢筋HRB335级(Ⅱ级),HRB400级(Ⅲ级)
          辅助钢筋HPB300级(Ⅰ级)
(4)窗:木框玻璃窗,容重γ=0.2kN/m2
(5)门:木门,容重γ=0.1kN/m2
         钢铁门,容重γ=0.4kN/m
预制构配件:采用本省标准构配件.


六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图)
六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图)
六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图)
六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图)
六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图)
六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图)
六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图)
六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图)
六层3810平米乔泽建设集团公司办公综合楼设计(建筑图结构图)


目    录
绪论    1
1 设计资料    2
1.1 工程名称    2
1.2 建设地点    2
1.3 工程概况    2
1.4 建筑等级    2
1.5 抗震设防    2
1.6 气象资料    2
1.7 地质资料    2
1.8 材料选用    3
1.9 总平面设计    3
1.10 主要房间设计    3
1.11 辅助房间设计    4
1.12 交通联系空间的平面设计    4
1.13 剖面设计    4
1.14 立面设计    5
2 结构选型    5
2.1 框架结构承重方案的选择    5
2.2 柱网及计算单元选取    5
2.3 梁柱截面尺寸的初步确定    6
2.3.1 梁截面尺寸的确定    6
2.3.2 柱截面尺寸的确定    6
2.3.3 楼板厚度(采用双向板)    8
2.4 梁、柱相对线性刚度计算    8
3 荷载计算及其内力分析    9
3.1 恒载标准值计算    9
3.2 活载标准值计算    11
3.3 框架梁线荷载计算    11
3.4 框架柱集中荷载计算    14
3.4.1  A点柱纵向集中荷载计算    14
3.4.2  B点柱纵向集中荷载计算    15
3.4.3  C点柱纵向集中荷载计算(同B点)    16
3.4.4  D点柱纵向集中荷载计算(同A点)    16
3.5 荷载作用下框架的固端弯矩    18
3.6 节点分配系数计算    19
3.7 恒荷载作用下的内力分析    19
3.7.1 恒荷载作用下框架的弯矩计算    19
3.7.2 恒载作用下框架的剪力计算    20
3.7.3 恒载作用下框架的轴力计算    21
3.8 活荷载作用下的内力分析    22
3.8.1 活荷载作用下框架的弯矩计算    22
3.8.2 活载作用下框架的剪力计算    23
3.8.3 活载作用下框架的轴力计算    23
4 结构力学求解器求解荷载作用下框架内力    25
5 风荷载作用    35
5.1 风荷载标准值    35
5.2 侧移刚度D及剪力分配系数计算    36
5.3 风荷载作用下框架侧移计算    37
5.4 风荷载作用下框架内力计算(D值法)    38
6 水平地震荷载作用    43
6.1 重力荷载代表值的计算    44
6.2 水平地震作用力的计算(底部剪力法)    45
6.3 水平地震作用下框架的侧移验算    47
6.4 水平地震荷载作用下框架内力计算(D值法)    48
7 荷载和内力组合    52
7.1 梁的内力组合    53
7.1.1 梁的内力组合计算    53
7.1.2 框架梁组合的剪力设计值    57
7.2 柱的内力组合    58
7.2.1 框架柱的内力组合计算    58
7.2.2 抗震组合下框架柱柱端弯矩计算    65
7.2.3 抗震组合框架柱的剪力设计值    66
8 框架梁、柱配筋    67
8.1 框架梁配筋    67
8.1.1 正截面受弯承载力计算    67
8.1.2 斜截面受剪承载力计算    70
8.1.3 框架梁纵筋的锚固长度    72
8.1.4 框架梁裂缝宽度计算    72
8.2 框架柱配筋    76
8.2.1 轴压比验算    76
8.2.2 截面尺寸复核    76
8.2.3 正截面受弯承载力计算    77
8.2.4 斜截面受剪承载力计算    89
8.2.5 框架柱裂缝宽度验算    90
9 板的配筋    90
9.1 板的类型    90
9.2 荷载设计值计算    91
9.3 截面设计    92
10 楼梯设计    94
10.1 设计参数    94
10.2 楼梯板计算    94
10.3 平台板计算    95
10.3.1 平台板(PTB-1)计算    95
10.3.2 平台板(PTB-2)计算    96
10.4 平台梁计算    96
11 基础设计    97
11.1 地质资料    97
11.2 独立基础设计    98
11.2.1 地基承载力计算    98
11.2.2 荷载组合值    98
11.2.3 地基承载力验算    99
11.2.4 基础内力计算    100
11.2.5 A/D柱下独立基础计算    100
11.3 联合基础设计(B/C)    103
11.3.1 确定基础底面尺寸    103
11.3.2 基础验算及配筋计算    103
参考文献    106
致谢    107
