六层8900平米钢结构上虞绍兴研究院综合楼设计(建筑图结构图)

来源:wenku7.com  资料编号:WK719186 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719186
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

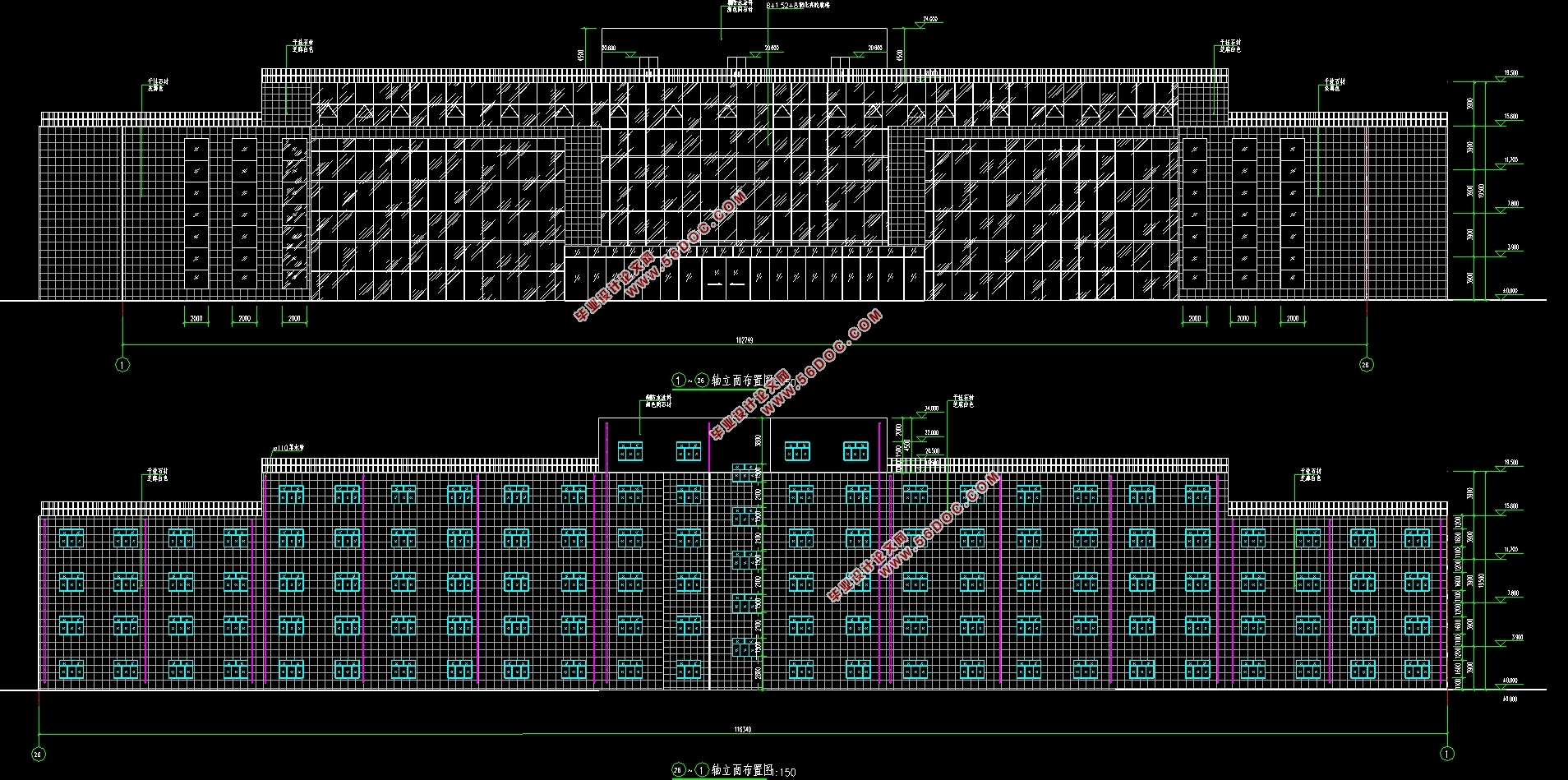

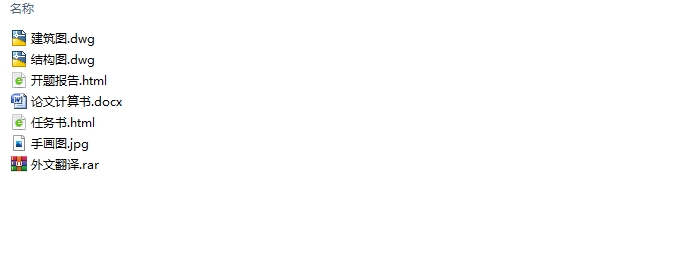

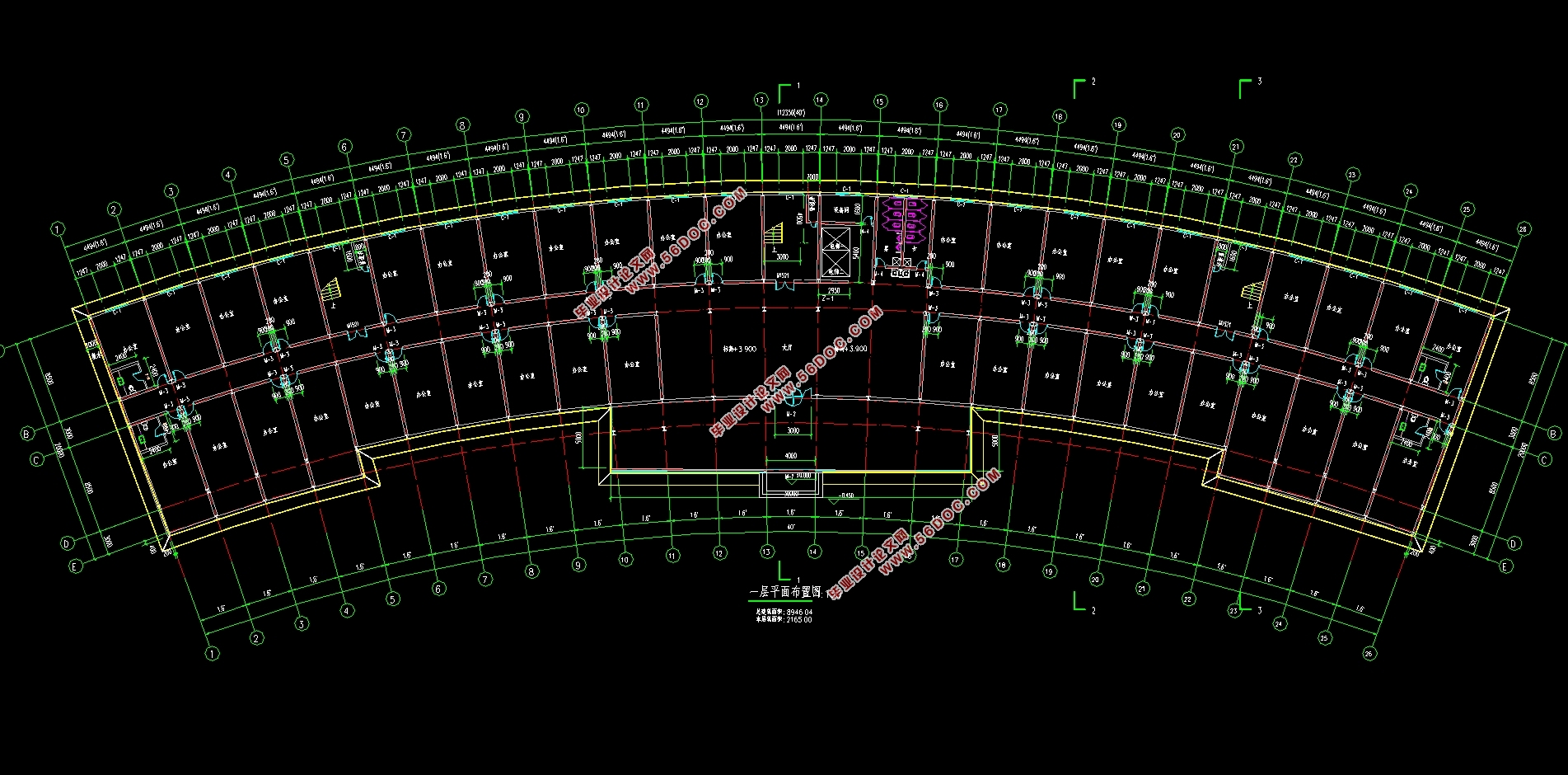

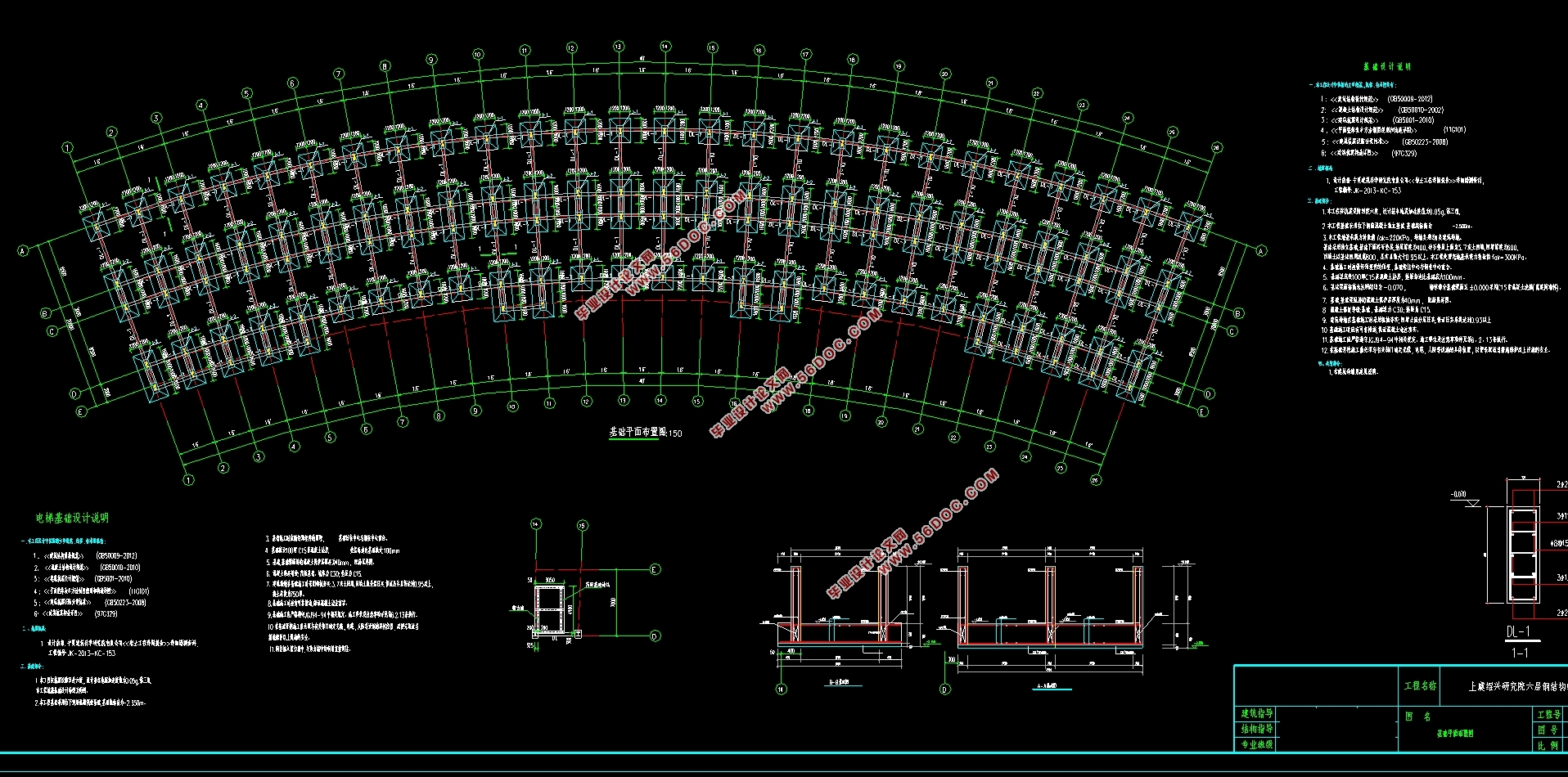

六层8900平米钢结构上虞绍兴研究院综合楼设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书18000字,建筑图9张,结构图17张,手绘图)
摘 要
本设计对综合楼进行建筑及结构设计,采用框架结构,主体为6层,这个工程的总面积已经达到了8904.46m2,而它的总高度则达到了24.000m。6度为该地区的抗震设防烈度,并且它的场地类别为Ⅲ类场地。用结构的各种语言来表达工程师要表达的想法,这就是我们常说的结构设计,结构语言它包括各种结构元素,例如基础、墙、柱、梁、板、楼梯、大样细部图等。建筑物的结构体系就是由这些结构元素来组成的,包括竖向和水平的承重以及它们形成的抗力体系,然后各种荷载会用最安全,最合理,最简洁的方式来传递给基础。对于结构设计阶段,我们往往可以把它粗略得分为三个阶段:
一、建筑设计阶段:建设单位会给我们提供设计委托书和建设场地条件,而我们则需要完成他们所要求的建筑平面图、剖面图及立面图设计。平面柱网尺寸需要被合理的确定;房间也应布置的完善;楼(电)梯数量、位置及形式都应该考虑清楚;满足室内采光、通风要求。层高亦是如此;楼(地)面、屋面、墙身工程做法应该要被给出。建筑风格以及造型应富有创造性,有引领时代的风采,有美感。
二、结构方案阶段:考虑这个建筑的重要程度,抗震设防烈度亦是如此,同样的,地质勘查报告应该着重重视,通过场地类别及高度和层数来确定建筑的结构形式,综合我们拿到的所有资料,我们决定采用框架结构。
三、结构计算阶段:包括荷载计算、内力计算和构件计算。

关键词:框架结构;建筑设计;结构设计;内力计算

Abstract
that the engineer wants to express, this is what we often call structural design. The structural language includes various structural elements such as foundations, walls, columns, beams, plates, stairs, large detail drawings, etc. . The structural system of a building is composed of these structural elements, including vertical and horizontal load-bearing and the resistance system they form, and then the various loads are transmitted to the foundation in the safest, most reasonable, and most succinct way. For the structural design phase, we can often roughly score it in three phases:
First, the architectural design stage: the construction unit will provide us with the design power of attorney and construction site conditions, and we need to complete the architectural plan, section and elevation design required by them. The size of the plane column network needs to be reasonably determined; the room should also be well-arranged; the number, location and form of the building (electricity) ladder should be considered clearly; meet the indoor lighting and ventilation requirements. The same is true for the floor height; the floor (floor), roof and wall engineering practices should be given. The architectural style and style should be creative, with a style that is leading the times and aesthetic.
Second, the structural plan stage: Considering the importance of the building, the seismic fortification intensity is also the same. Similarly, the geological survey report should focus on the structure, the height and the number of layers to determine the structural form of the building, and the comprehensive we get. For all the information, we decided to adopt the framework structure.
Third, the structural calculation phase: including load calculation, internal force calculation and component calculation.
KeyWords:Frame structure; Architectural design; Structural design; Internal force calculation.

1.1工程概况
上虞绍兴研究院6层钢结构综合楼设计为本工程名称,总建筑面积达到约8900m2,建筑总高度则达到了24.0m,我采用钢结构框架来作为它的建筑结构,并且选择柱下独立基础来作为它的基础。

1.2建筑安全等级和设计年限
建筑结构安全等级 二级
设计使用年限 50年
建筑抗震设防类别 乙类
地基基础设计等级 丙级

1.3 自然条件
1.基本风压: 0.35KN/m2
2.基本雪压: 0.65KN/m2
3.场地类别:Ⅲ类
4.抗震设防烈度:6度
5.设计基本地震加速度:0.10g
6.设计地震分组:第一组

1.4工程地质
从详细的勘查报告中,我们得出了岩土层的分布如下:
①层杂填土由粉质粘土、建筑垃圾、煤渣等混杂组成,达到0.55~1.05m。
②--1层粉质粘土,达到1.05~2.55m;它承载力标准值为200kPa;
②--2层粉质粘土,达到为2.55~4.1m;承载力标准值为160kPa;
③层强风化泥质粉砂岩,层厚为4.1~11.0m;承载力标准值为320kPa;
从这再往下的土壤地市条件则是中风化泥质粉砂岩。


六层8900平米钢结构上虞绍兴研究院综合楼设计(建筑图结构图)
六层8900平米钢结构上虞绍兴研究院综合楼设计(建筑图结构图)
六层8900平米钢结构上虞绍兴研究院综合楼设计(建筑图结构图)
六层8900平米钢结构上虞绍兴研究院综合楼设计(建筑图结构图)
六层8900平米钢结构上虞绍兴研究院综合楼设计(建筑图结构图)
六层8900平米钢结构上虞绍兴研究院综合楼设计(建筑图结构图)
六层8900平米钢结构上虞绍兴研究院综合楼设计(建筑图结构图)


目录
第1章绪论    1
1.1工程概况    1
1.2建筑安全等级和设计年限    1
1.3 自然条件    1
1.4工程地质    2
1.5 设计依据    2
第二章主要构件选型及尺寸初步估算    3
2.1. 主要构件选型    3
2.2梁﹑柱截面尺寸估算    3
2.2.1主梁    3
2.2.2框架柱    3
2.3  确定结构计算简图    3
第3章荷载统计及计算    5
3.1 荷载统计    5
3.1.1  恒载标准值    5
3.1.2  活载标准值    6
3.1.3  风压标准值    6
3.1.4  雪荷载标准值    6
3.1.5  地震作用    6
3.2  荷载计算    6
3.2.1  恒荷载标准值    6
3.2.2  活荷载标准值    7
3.2.3  风荷载标准值    8
3.2.4  地震作用标准值    10
第4章荷载作用下框架的内力分析    16
4.1  恒载作用下框架的内力分析    16
4.1.1 恒载作用下框架弯矩计算    16
4.1.2  恒载作用下框架剪力计算    19
4.2  活载作用下框架的内力分析    27
4.2.1  活载作用下框架弯矩计算    27
4.2.2  活载作用下框架剪力计算    29
4.3  风荷载作用下框架的内力分析    36
4.4  地震作用下框架的内力分析(采用D值法)    40
第5章荷载组合    44
5.1柱的内力    44
5.2 梁的内力    44
第6章结构、构件验算    50
6.1  框架柱    50
6.1.1  边柱Z1的验算    50
6.1.2  中柱Z2的验算    53
6.2  框架梁    57
6.2.1  梁L1的验算    57
6.2.2  梁L2的验算    58
第7章框架连接设计    60
7.1  主梁与柱栓焊连接设计    60
7.1.1 边柱与梁的连接    60
7.1.2 中柱与梁的连接    62
7.2  次梁与主梁的铰接设计    66
7.3  柱脚的设计    67
7.3.1  柱Z1柱脚的设计    67
7.3.2  柱Z2柱脚的设计    69
第8章组合次梁设计    73
8.1  组合次梁截面特性    73
8.2  施工阶段组合梁设计    76
8.3  使用阶段组合梁计算    77
第9章基础设计    81
9.1  A柱基础设计    81
9.2  B柱基础设计    84
第10章楼板设计    89
第11章梯梯设计    92
11.1 梯梁设计    92
11.2  栏杆设计    92
二、PKPM 计算    95
1.建立平面模型    95
2.    SATWE 计算及分析    97
3.    PK 计算及分析    111
4.全楼节点设计    124
5.绘制施工图    130
5.1    绘制框架图    130
5.2    绘制节点详图    132
5.3    绘制梁柱构件施工图    133
参考文献    135
致谢    136
