六层2864平米武汉市江夏区鸿达综合楼(底层商铺)设计(建筑图结构图)

来源:wenku7.com  资料编号:WK719182 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719182
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

六层2864平米武汉市江夏区鸿达综合楼(底层商铺)设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书26000字,建筑图9张,结构图9张)
摘要
本设计为武汉市江夏文华大道鸿达综合楼设计,主要设计内容包括建筑设计和结构设计。
本设计为六层框架结构,底层为商铺,二~六层为住宅。建筑总长为46.8m,总宽为10.2m,总高为19.5m,底层商用楼层高4.5m,住宅层高为3m。

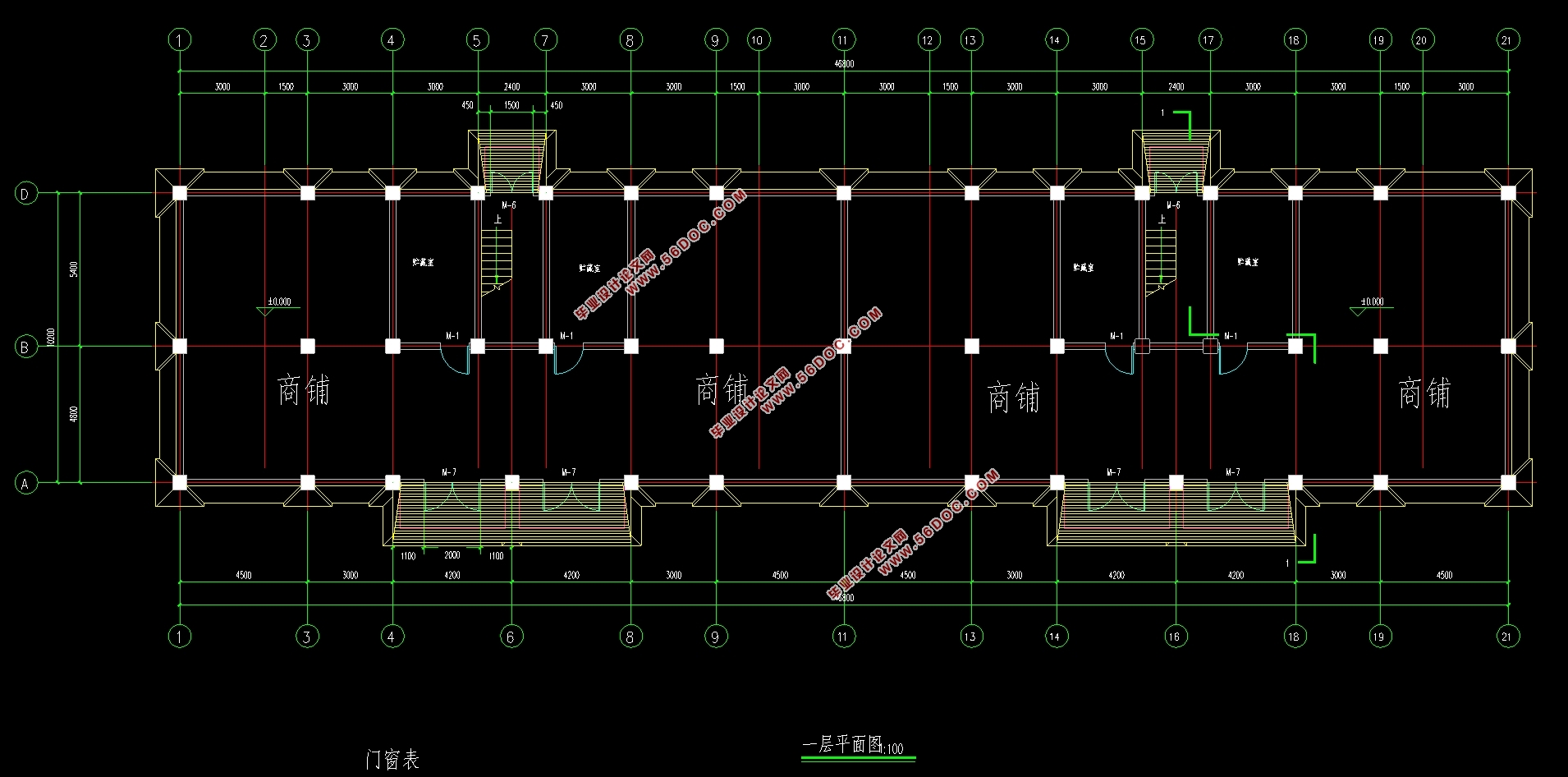

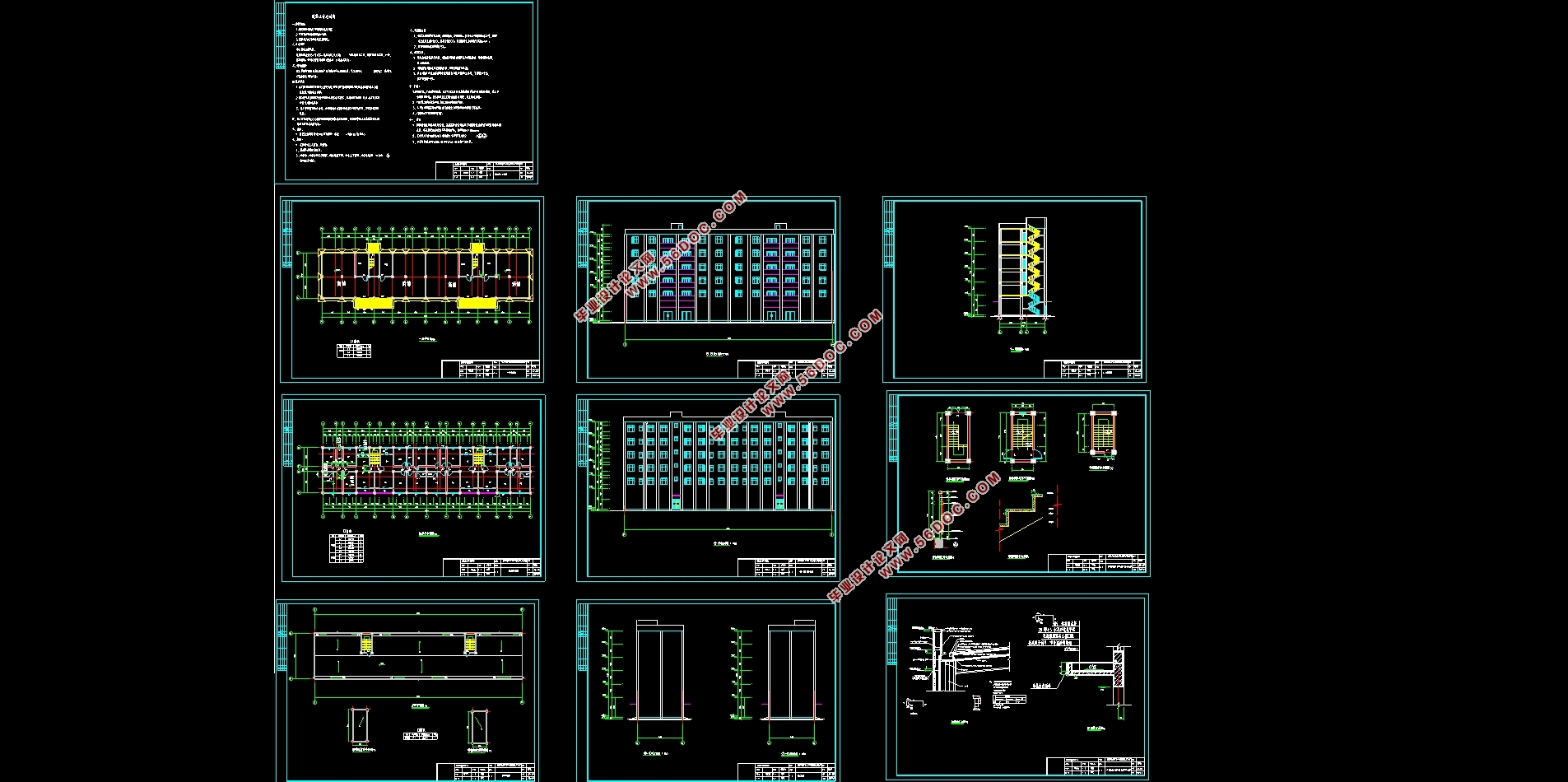

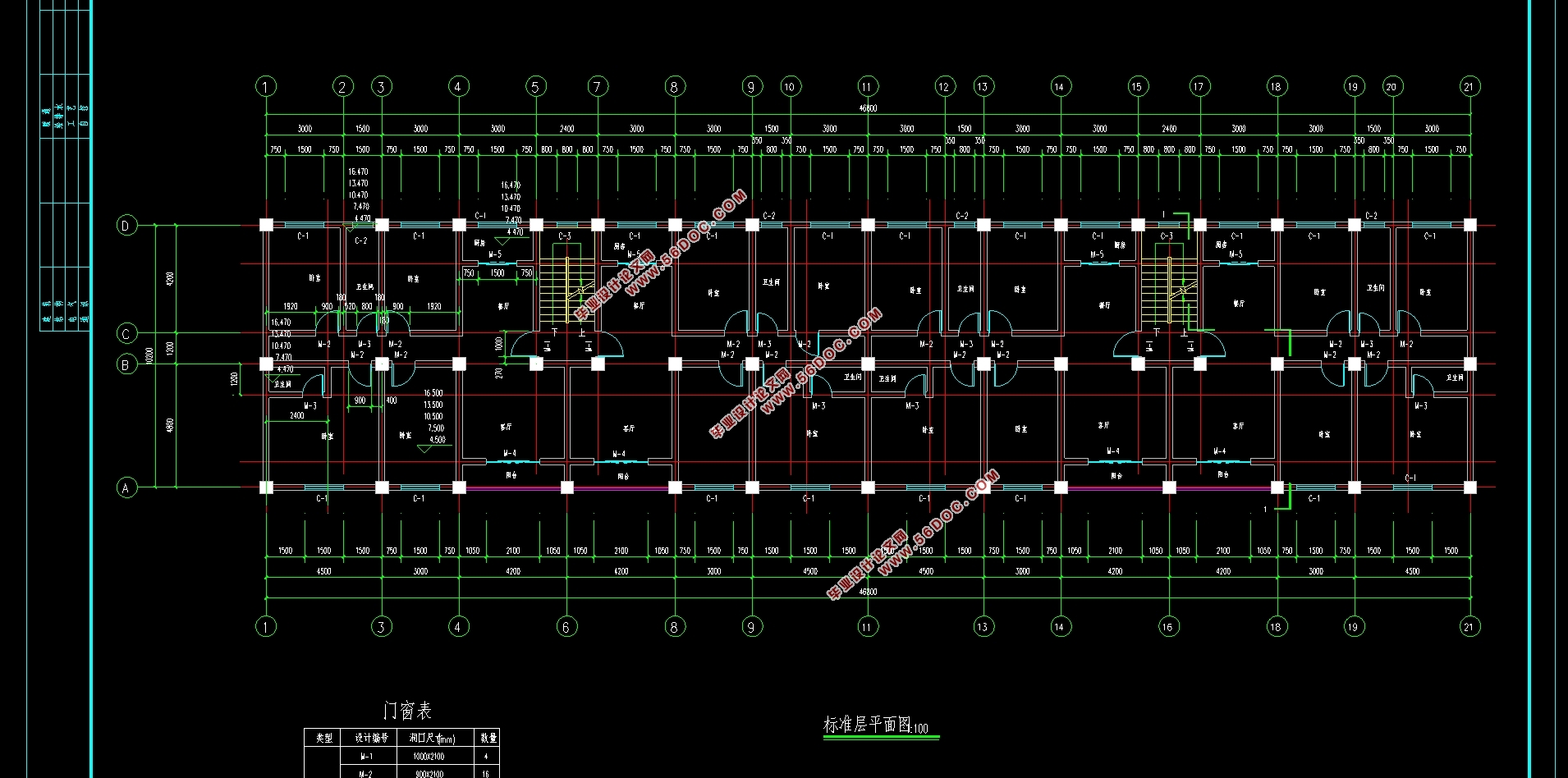

建筑设计包括首层建筑平面图、标准层建筑平面图、屋顶排水平面图、正立面图、左立面图、背立面图、楼梯处剖面图、楼梯间详图、栏杆详图、女儿墙内天沟详图、雨棚节点大样以及相关的设计说明和门窗表。

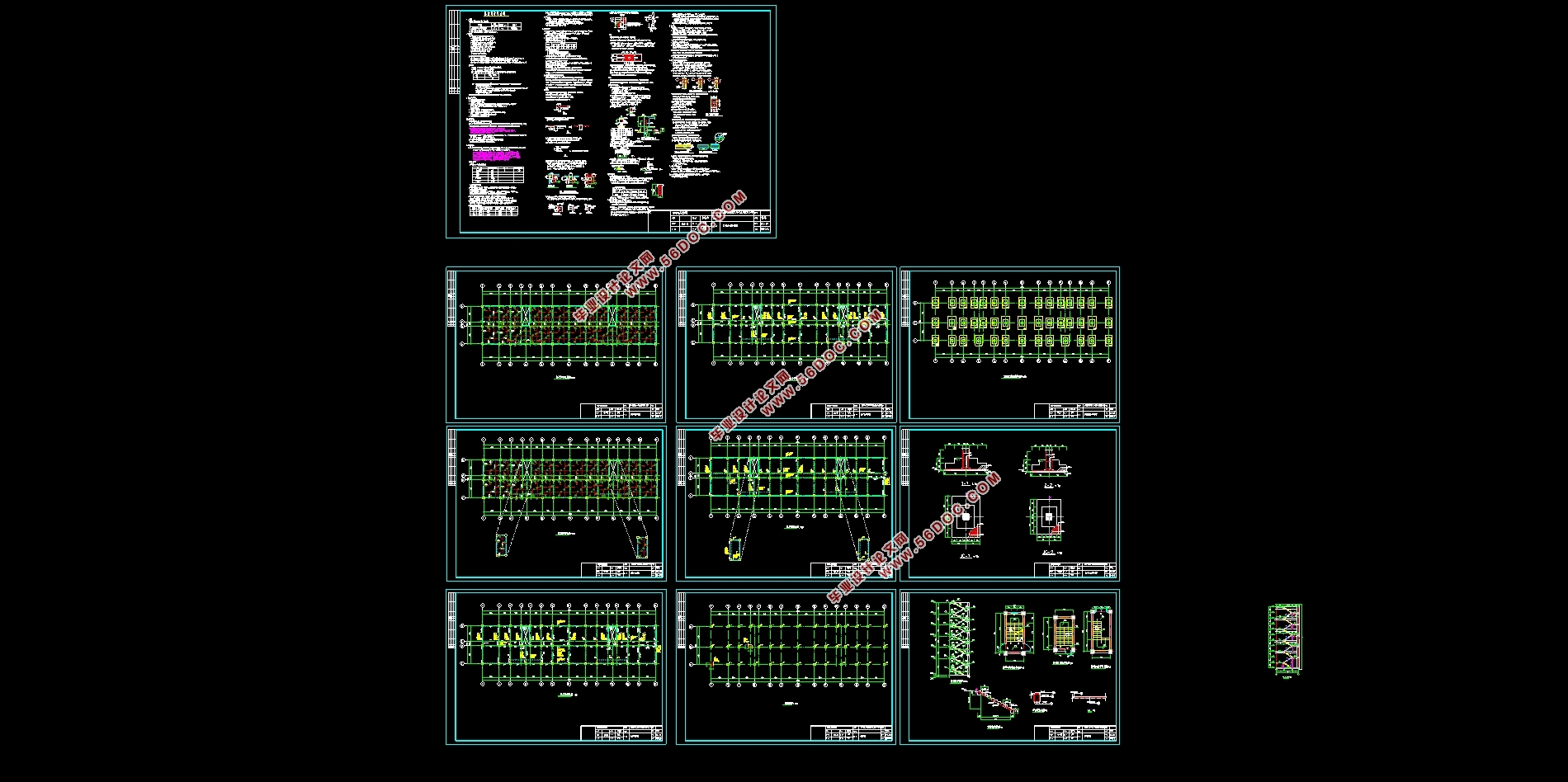

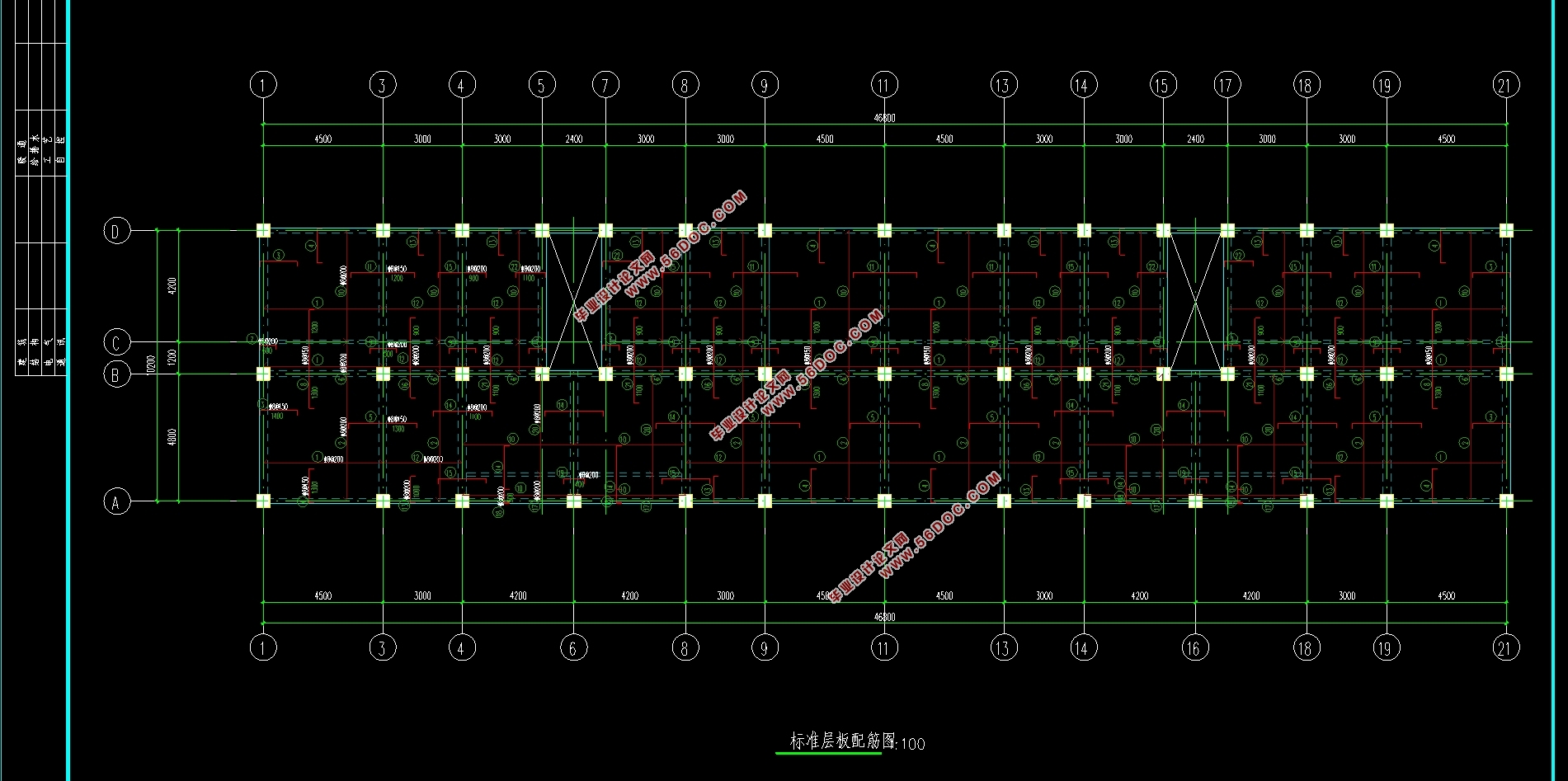

结构设计包括结构选型及布置、梁柱板的配筋计算、基础配筋计算和楼梯设计。本设计重点计算一榀横向框架在水平、竖向荷载作用下的结构内力,并进行内力组合找出最不利组合,进而计算配筋,使用了底部剪力法、D值法、弯矩二次分配法等方法,参照《建筑结构荷载规范》GB50009-2012、《混凝土结构设计规范》GB50010-2010、《建筑抗震设计规范》GB50011-2010(2016年版)、《高层建筑结构技术规程》JGJ 3-2010等规范进行计算。
本设计采用PKPM软件进行结构建模并辅助进行配筋计算,最后得出砼结构施工图。

关键词:建筑设计;结构设计;规范;PKPM 
Abstract
This design for wuhan jiangxia wenhua avenue hongda complex design, the main design content includes architectural design and structural design.
This design is a six-storey frame structure, with shops on the ground floor and houses on the second to sixth floors.
The building has a total length of 46.8m, a total width of 10.2m and a total height of 19.5m. The commercial floor on the ground floor is 4.5m high and the residential floor is 3m high.
The architectural design includes the first floor architectural plan, the standard floor architectural plan, roof drainage plan, front elevation, left elevation, back elevation, stair section, staircase details, balustrade details, parapet inside the gutter details, canopy node large sample and related design and window table.
Structural design includes structural selection and layout, calculation of reinforcement for beam and column plate, calculation of reinforcement for foundation and design of stairs.
This design key computing cross lateral frame structure under horizontal and vertical load internal force, and internal force combination to find out the most unfavorable combination, reinforcement, are calculated using the bottom shear method, the D value method, the bending moment secondary distribution method and other methods, with reference to "load code for the design of building structures" GB 50009-2012, GB 50010-2010 "concrete structure design code, the code for seismic design of buildings (GB 50011-2010 (2016 edition) and" technical specification for structures of tall building "JGJ 3-2010 standard calculation, etc.
In this design, PKPM software is used for structural modeling and reinforcement calculation, and finally concrete construction drawing is obtained.
Keywords: architectural design, structural design, specification, PKPM

本工程总建筑面积为2864m2,底层商场,上面五层住宅;住址分为两个单元,一梯两户;底层商场层高为4.5m,其他各层为3m。采用钢筋混凝土框架结构体系。
设计摘要
本建筑为武汉市江夏文华大道鸿达综合楼设计,设计六层,底层为商铺,二~六层为住宅。建筑总长为46.8m,总宽为10.2m,总高为19.5m,底层商用楼层高4.5m,住宅层高为3m。考虑到商住楼的要求及房间的布置,平面尺寸应当简洁规则。
1.为了满足不同用户对住房和商业用房的要求,参考《中小型民用建筑设计》对房屋尺寸的有关要求以及结构设计的基本原则,本方案采用的柱网布置方案为三排两跨柱网,考虑上层住房尺寸的限制,柱网布置如图。横向框架的跨度为4.8m和5.4m。
2.底层为商用楼,打通成大空间做超市或其他商业用。
3.二~六层为住宅,为四室两厅的常见户型,设有一个生活阳台,卧室分为主卧和客卧,除公共卫生间外主卧还带一个1m×2.4m的卫生间。
2.2建筑方案设计
1.屋面做法(自上而下):隔热架空层(30×400×400预制钢筋混凝土平板;浆砌120×120×120砖墩,纵横间距400mm);SBS防水层;水泥砂浆找平层20mm厚;水泥珍珠岩找坡层(平均厚度120mm);现浇楼板(平均厚度120mm);15mm厚的混合砂浆顶棚粉刷层;在表面刮仿瓷涂料。
2.楼面做法(自上而下):600×600抛光地面砖(10mm厚面层;20mm厚水泥砂浆打底);细石混凝土整浇层30mm厚;现浇楼板120mm厚;15mm的混合砂浆顶棚粉刷层;在表面刮仿瓷涂料。
3.基本风压:W_0=0.35kN/m^2
4.基本雪压:S_0=0.50kN/m^2
5.活荷载:查《建筑结构荷载规范》楼层活荷载标准值2.0kN/m^2;屋面活荷载2.0kN/m^2(按上人的承重钢筋混凝土屋面考虑),楼梯活载取2.0kN/m^2。
6.地形、地质条件:地基承载力为250kPa,不考虑地下水及其侵蚀,详情见地质勘测报告。
7.地震烈度:6度Ⅱ类场地,设计地震分组为第一组。建筑抗震设防类别为丙类,抗震等级为三级。
8.建筑安全等级为二级,耐火等级为二级。
