六层6300平米食品有限责任公司办公楼设计(建筑图结构图)

来源:wenku7.com  资料编号:WK719179 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719179
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

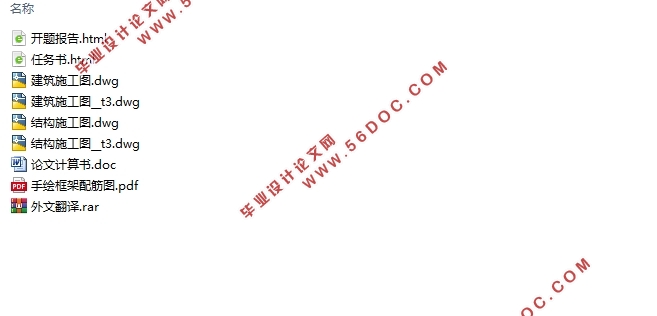

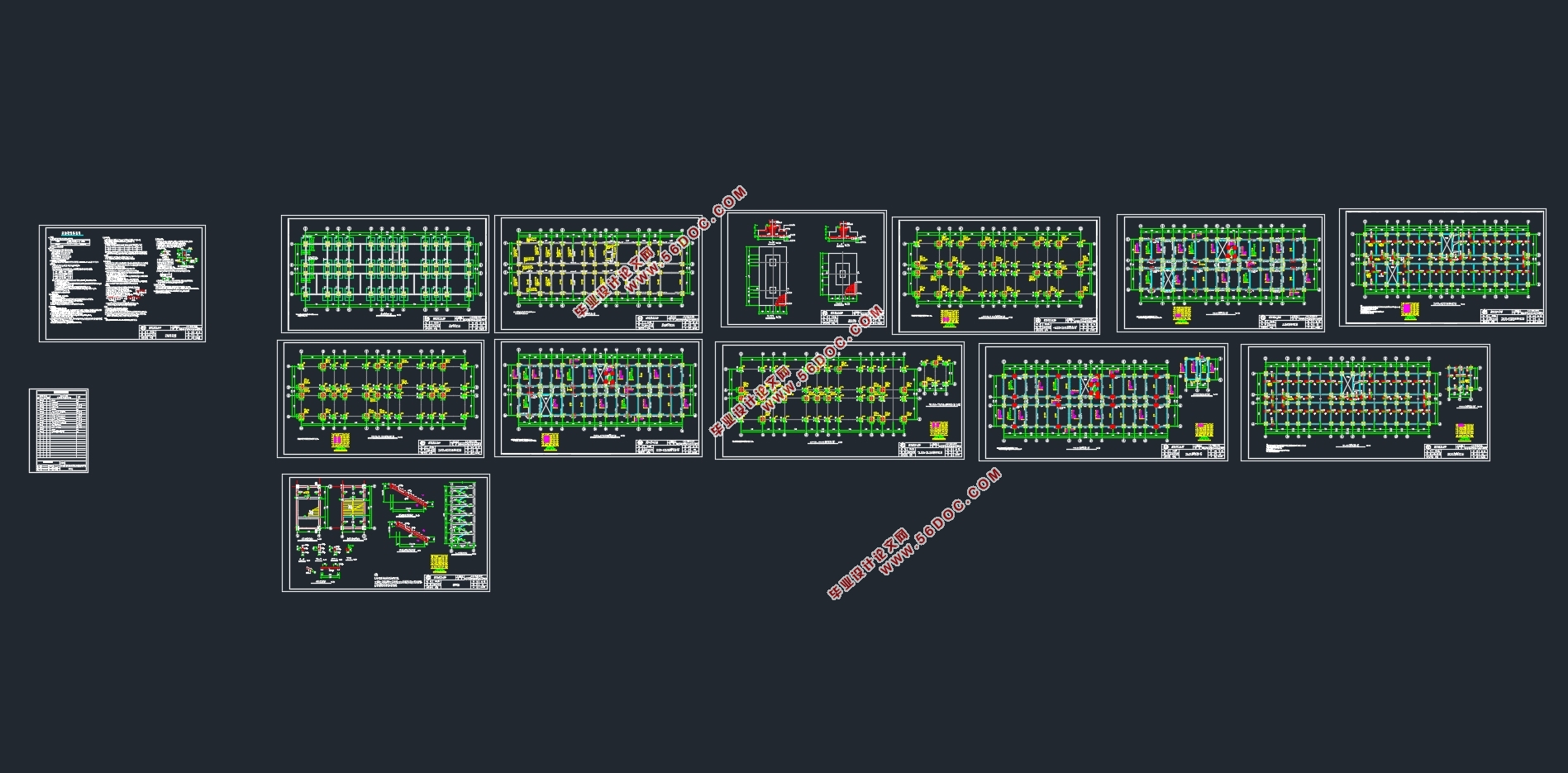

六层6300平米食品有限责任公司办公楼设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书32000字,建筑图11张,结构图12张,手绘图)
摘要
本设计为稻香春食品有限责任公司办公楼设计,主要设计内容包括建筑设计与结构设计。
本设计为六层混凝土框架结构,建筑面积约为6300m2,建筑平面、立面体型规则。

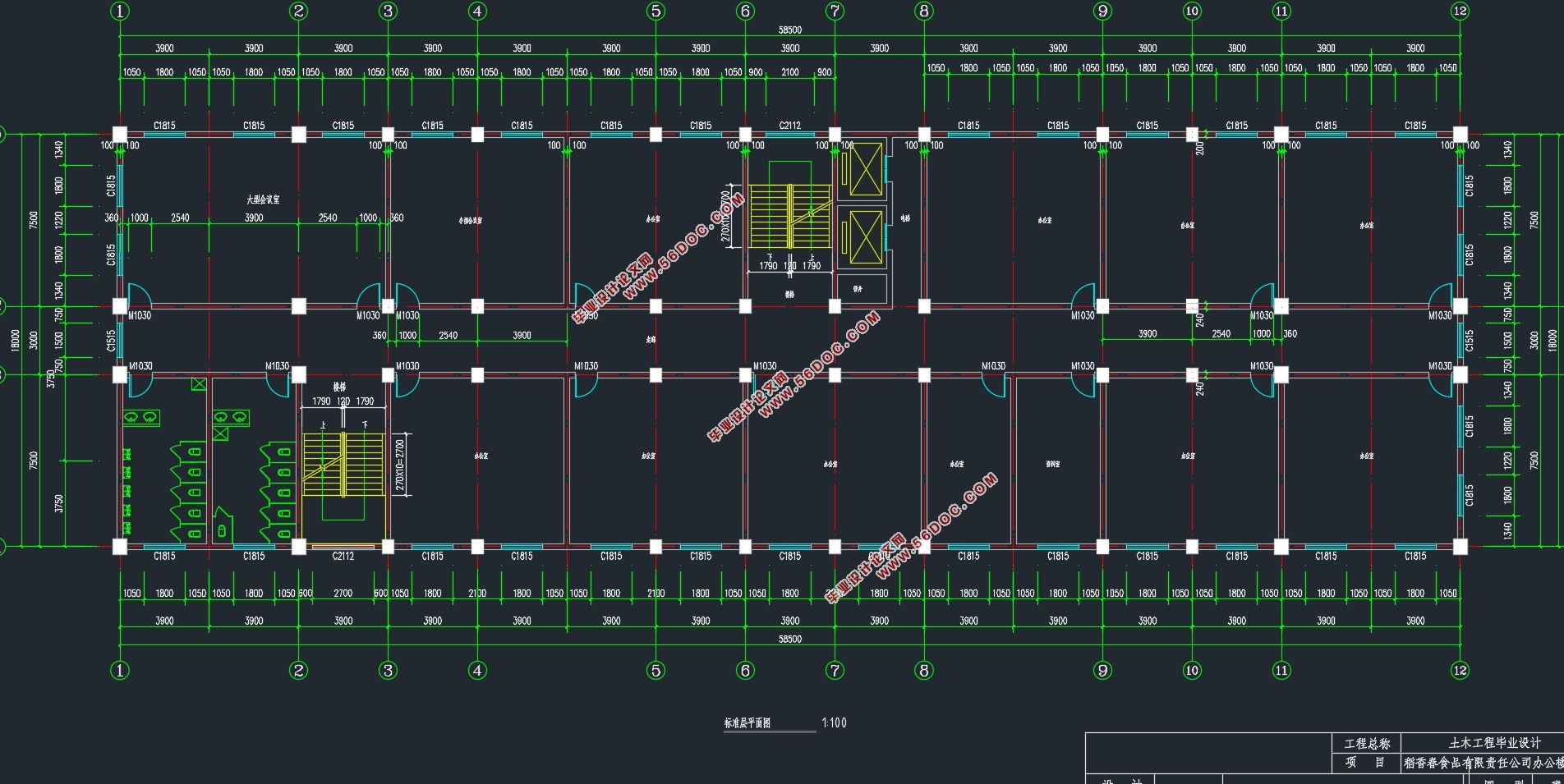

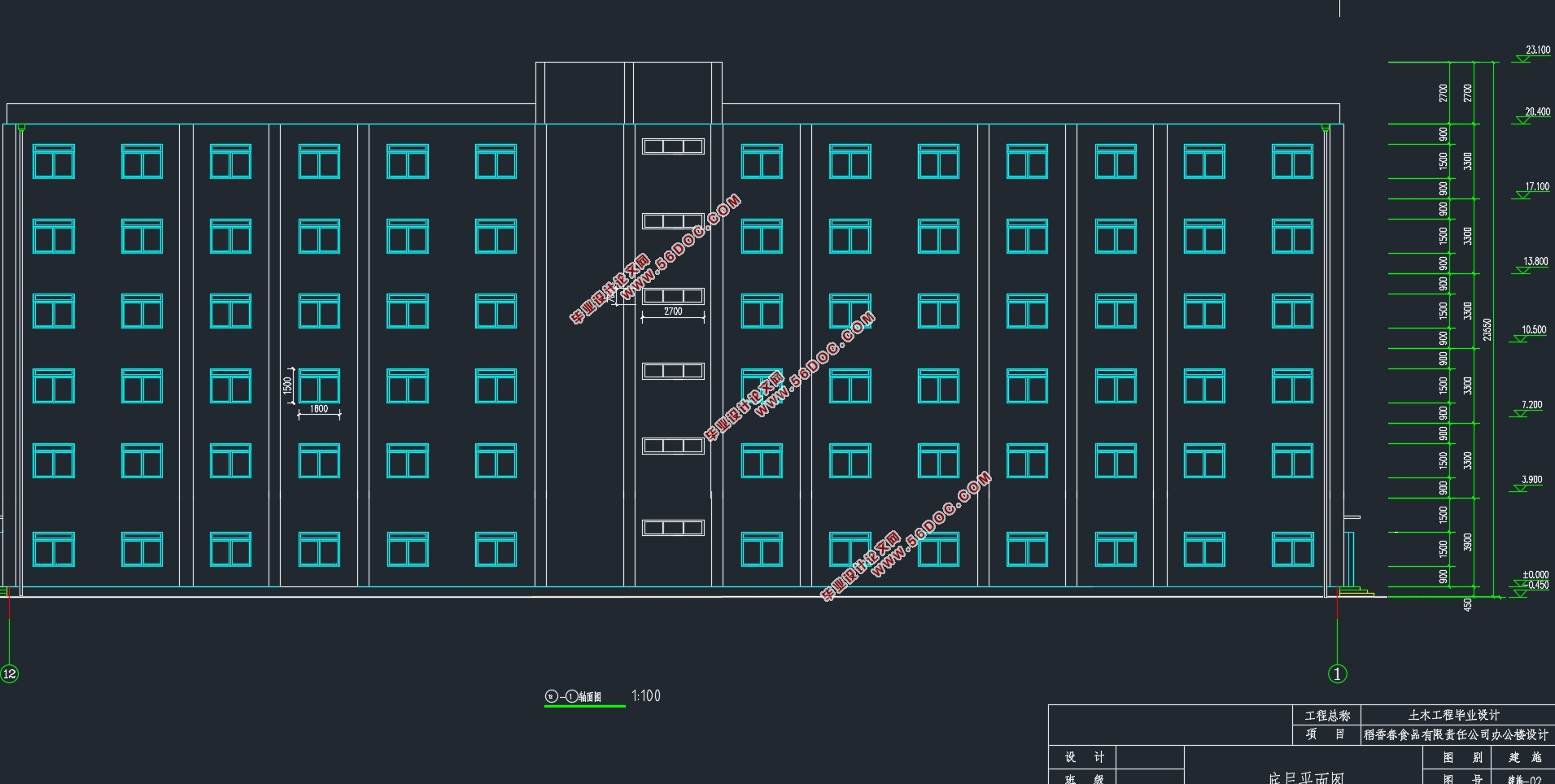

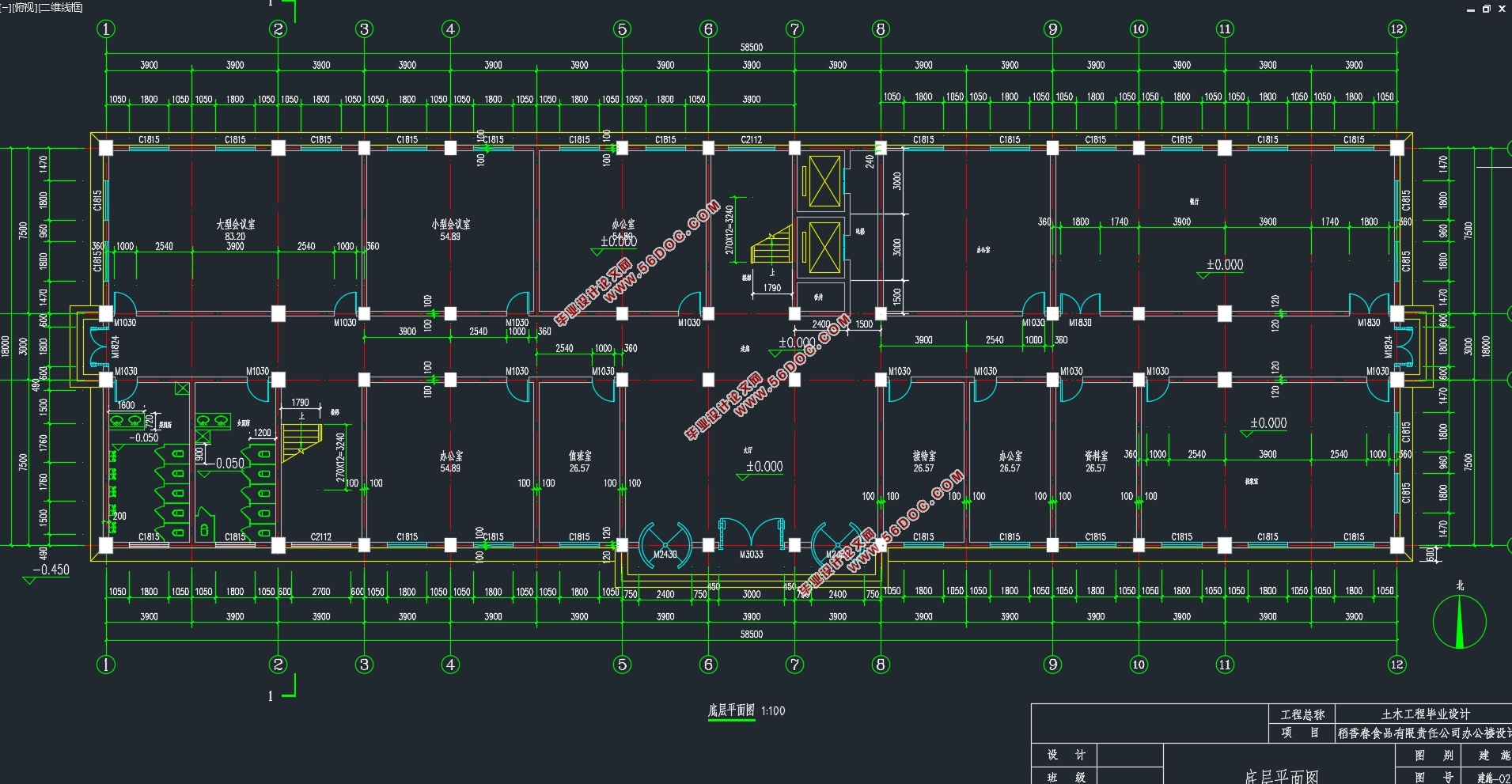

建筑设计包括首层、标准层、顶层建筑平面图,屋顶排水平面图,建筑正立面、左立面、背立面、右立面图,楼梯处剖面图以及相关的设计说明和门窗表。
结构设计包括框架设计、梁板柱的配筋计算、基础配筋计算和楼梯设计。本计算书着重取一榀横向框架计算水平、竖向荷载作用下结构内力,并进行内力组合找出最不利组合,计算配筋。
本计算书最后采用盈建科软件进行建模计算并将手算与电算结果进行对比分析,利用软件得出混凝土结构施工图。

关键词:建筑设计,结构设计,盈建科,规范
Abstract
This design is designed for the office building of Daoxiangchun Food Co., Ltd.. The main design contents include architectural design and structural design.
The design is a six-story concrete frame structure with a building area of 6,000 m2, and the building plan and façade are regular.
The architectural design includes the first floor, standard floor, six floor plan, roof drainage plan, building facade, left facade, back facade, right elevation, stairway profile and associated design descriptions and door and window tables.
Structural design includes frame design, reinforcement calculation for beam and slab columns, basic reinforcement calculations and stair design. This calculation book focuses on the horizontal frame to calculate the horizontal force under the horizontal and vertical loads, and combines the internal forces to find the most unfavorable combination and calculate the reinforcement. The design involves the methods of bottom shearing force, D value method, secondary bending moment distribution method, plastic hinge line method, etc., strictly according to "Building Structure Load Specification" GB50009-2012, "Concrete Structure Design Specification" GB50010-2010, Code for seismic design of buildings GB50011-2010 and other specifications are calculated.
This calculation book finally uses Yingjianke software to carry out modeling calculation and compares the hand calculation with the computer calculation result, and uses the software to obtain the concrete structure construction drawing.

Keywords: architectural design, structural design, Yingjianke, specification

1.1设计摘要
本设计为稻香春食品有限责任公司办公楼设计,主要设计内容包括建筑设计和结构设计两部分。
建筑设计包括平面、立面和剖面的设计。该办公楼层数为6层,总建筑面积约为6300m2。底层层高3.9m,其余层层高3.3m,室内外高差0.45m。外墙厚200mm,内墙厚200mm,女儿墙高0.9m,屋面为上人屋面。
结构设计包括框架设计、构件设计和基础设计等,其中,框架采用钢筋混凝土纵横向框架承重布置方案,基础采用钢筋混凝土柱下独立基础和双柱联合基础。
1.2工程概况
本工程为钢筋混凝土框架结构,填充墙采用加气混凝土砌块。结构设
计使用年限为50年,建筑物安全等级为二级,地面粗糙度为C类。
建筑场地所在地区地震设防烈度为8度,设计基本地震加速度值为0.20g,设计地震分组为第二组,抗震等级为二级。该建筑所在地区基本风压为ω0=0.35kN/m2,基本雪压为S0=0.40kN/m2。
拟建场地地形平坦基础场地类别为Ⅱ类。场区地下水埋藏较深,钻探中未见地下水。场地分层情况如下:第1层为松散杂填土,土层厚0.5m ;第2层为灰色粘土,土层厚1.5m;第3层为褐色粉质粘土,土层厚10m。地基承载力特征值ƒak=240kPa。


六层6000平米食品有限责任公司办公楼设计(建筑图结构图)
六层6000平米食品有限责任公司办公楼设计(建筑图结构图)
六层6000平米食品有限责任公司办公楼设计(建筑图结构图)
六层6000平米食品有限责任公司办公楼设计(建筑图结构图)
六层6000平米食品有限责任公司办公楼设计(建筑图结构图)
六层6000平米食品有限责任公司办公楼设计(建筑图结构图)
六层6000平米食品有限责任公司办公楼设计(建筑图结构图)


目录
第1章 绪论    1
1.1设计摘要    1
1.2工程概况    1
1.3设计依据    1
1.4结构选型    1
1.5地基与基础    1
第2章 材料选择、构件截面尺寸确定及计算简图    2
2.1结构平面布置图    2
2.2构件材料选择    3
2.3梁、柱、板截面尺寸估算    3
2.4框架计算简图    3
第3章 横向框架计算    5
3.1构件自重统计    5
3.2恒载计算    7
3.3活载计算    9
3.4风载计算    12
3.5水平地震作用计算    13
第4章板、楼梯的内力及配筋计算    22
4.1板的内力及配筋计算    22
4.1.1设计资料    22
4.1.2荷载计算    22
4.1.3楼面板配筋计算    22
4.4.4屋面板配筋计算    28
4.2楼梯的内力及配筋计算    30
4.2.1设计参数    30
4.2.2梯段板设计    31
4.2.3斜梁设计    32
4.2.4平台板设计    34
4.2.5平台梁设计    35
第5章 内力计算    37
5.1恒载内力    37
5.2活载内力    45
5.3 水平地震作用内力    50
5.4风荷载作用内力    56
第6章 内力组合    62
6.1弯矩调幅    62
6.2内力调整    63
6.3内力组合    69
第7章 梁、柱截面设计    87
7.1梁截面设计    87
7.1.1设计大致步骤    87
7.1.2设计参数    87
7.1.3配筋计算    87
7.2柱截面设计    97
7.2.1内力组合和步骤    97
7.2.2设计参数    98
7.2.3配筋计算    98
7.3节点设计    108
第8章 基础设计    111
8.1设计资料    111
8.2基础梁    111
8.3 D轴柱独立基础    111
8.3.1荷载计算    111
8.3.2基础底面尺寸的确定    112
8.3.3基础立面尺寸的确定    113
8.3.4基础配筋的计算    114
8.4 B、C双柱联合基础设计    116
8.4.1荷载计算    116
8.4.2双柱联合基础尺寸的确定    117
8.4.3双柱联合基础内力计算    117
8.4.4双柱联合基础高度验算    118
总结    120
致谢    121
参考文献    122
