六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)

来源:wenku7.com  资料编号:WK719178 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719178
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

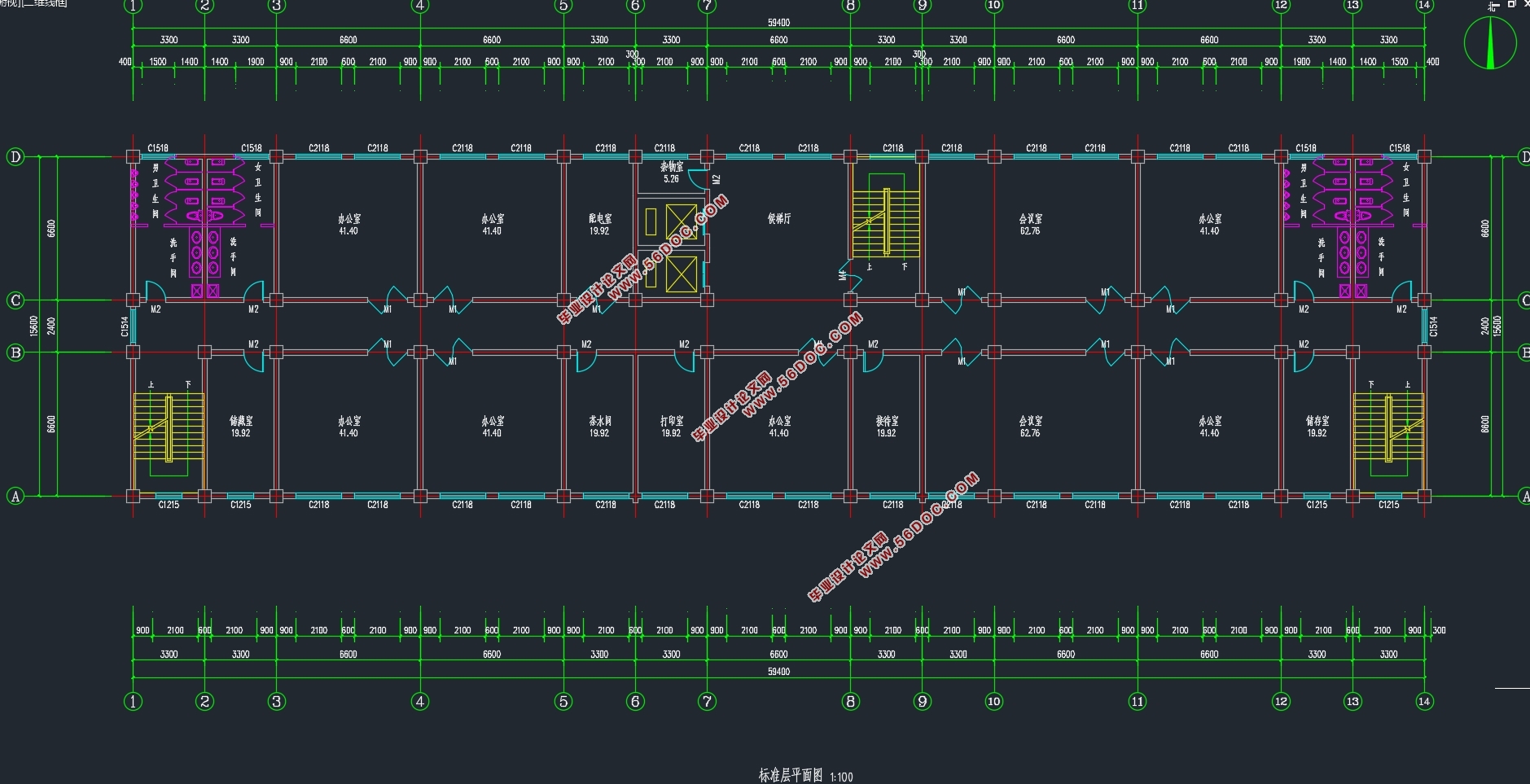

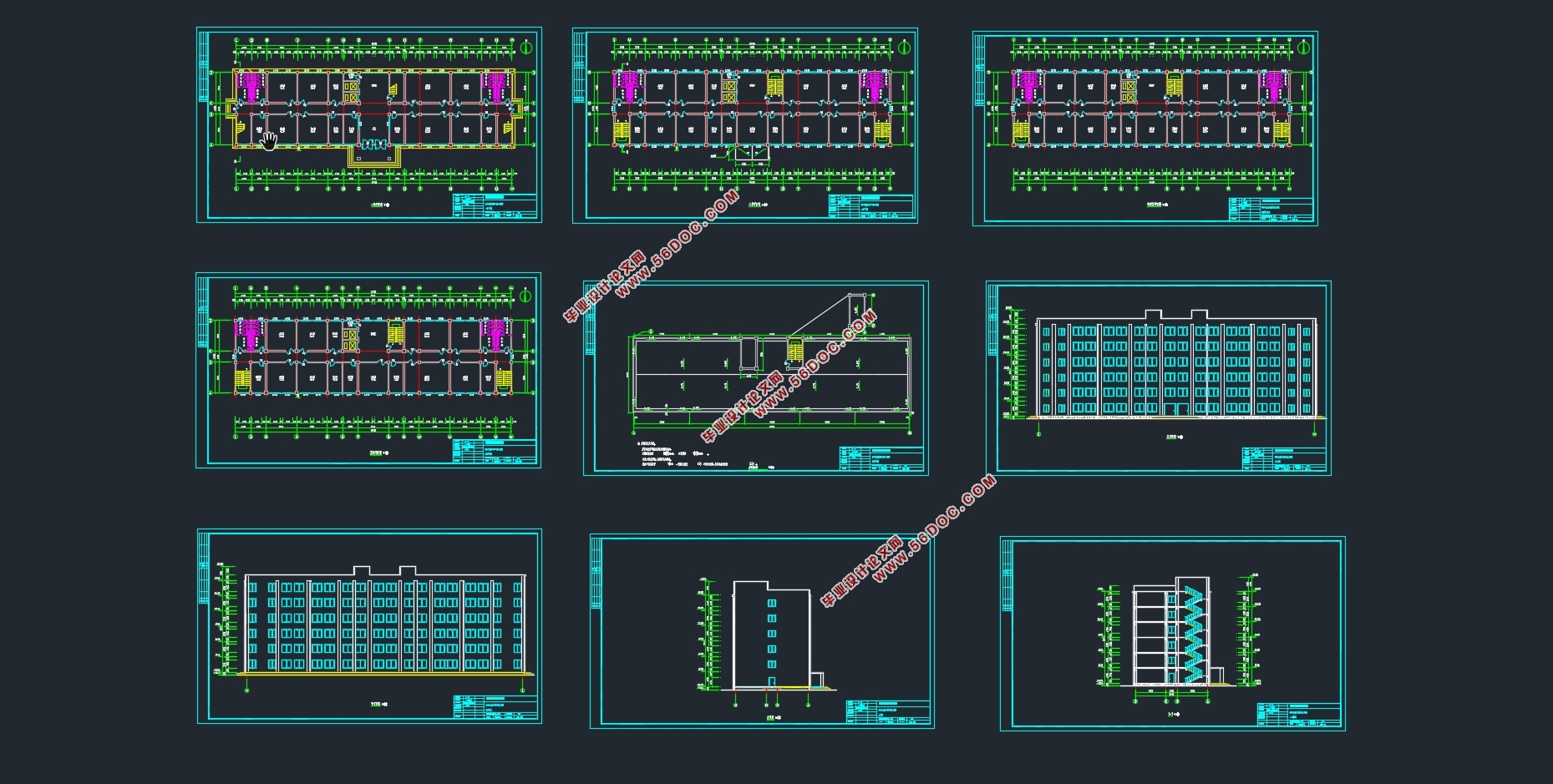

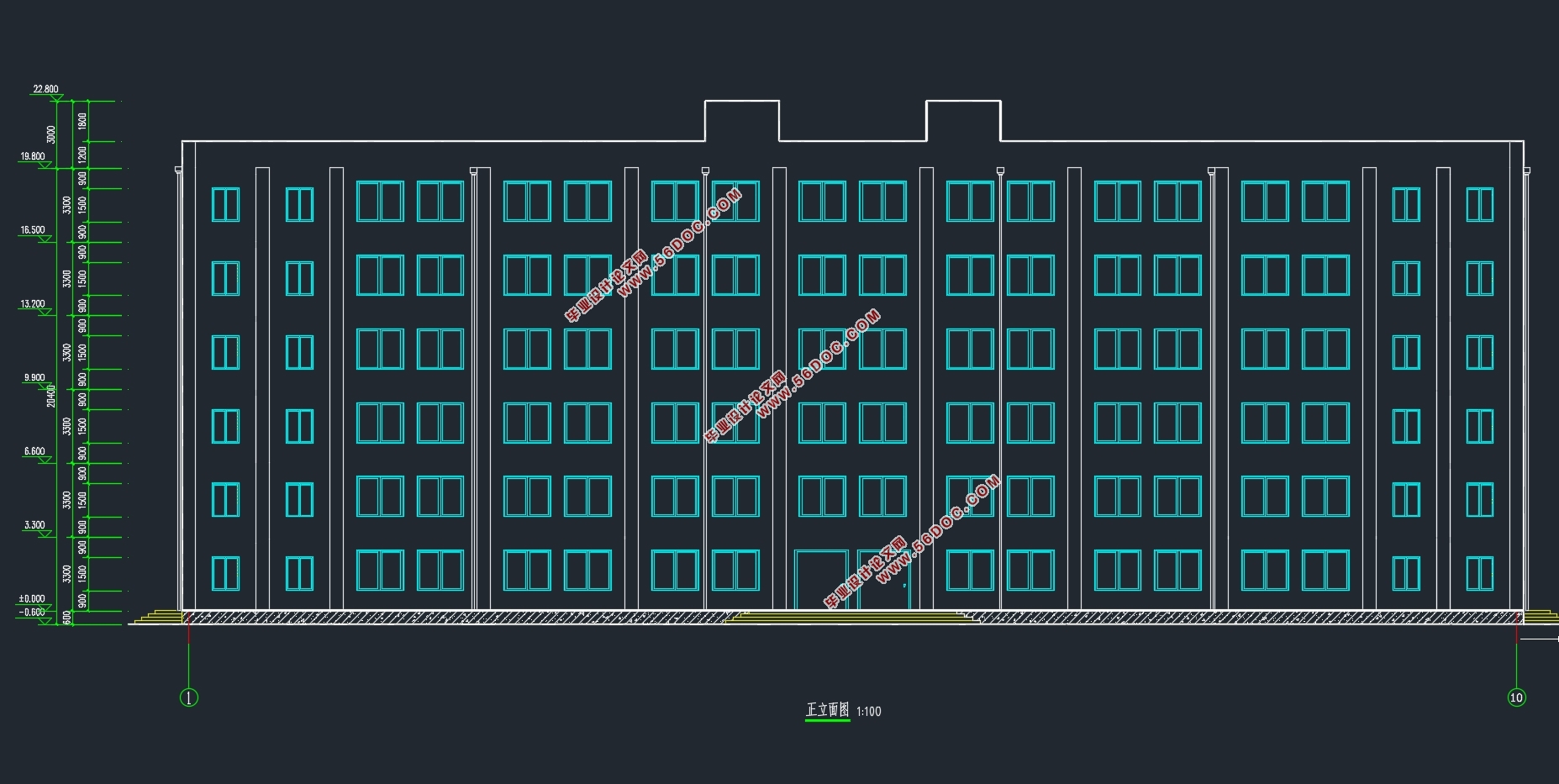

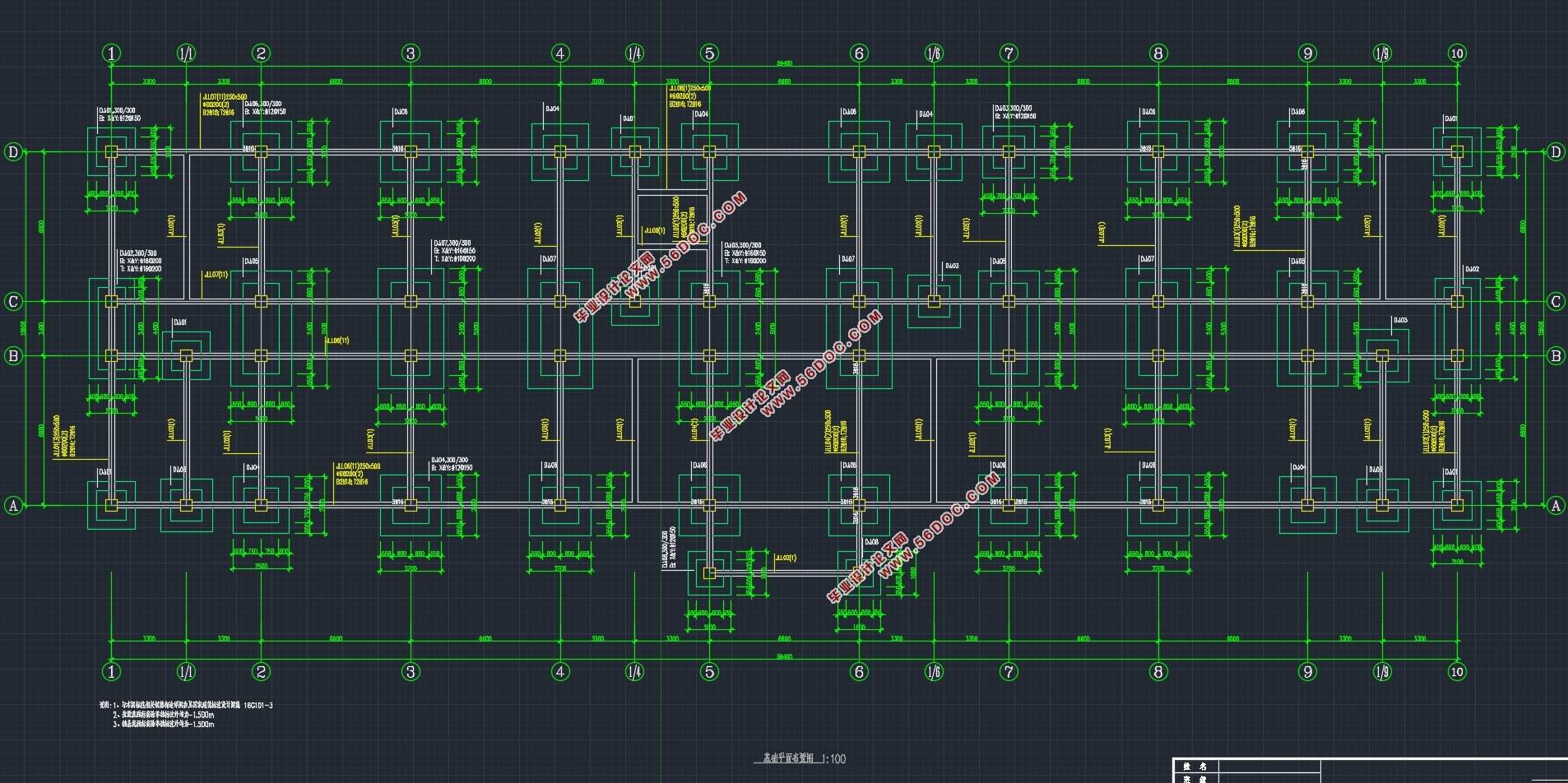

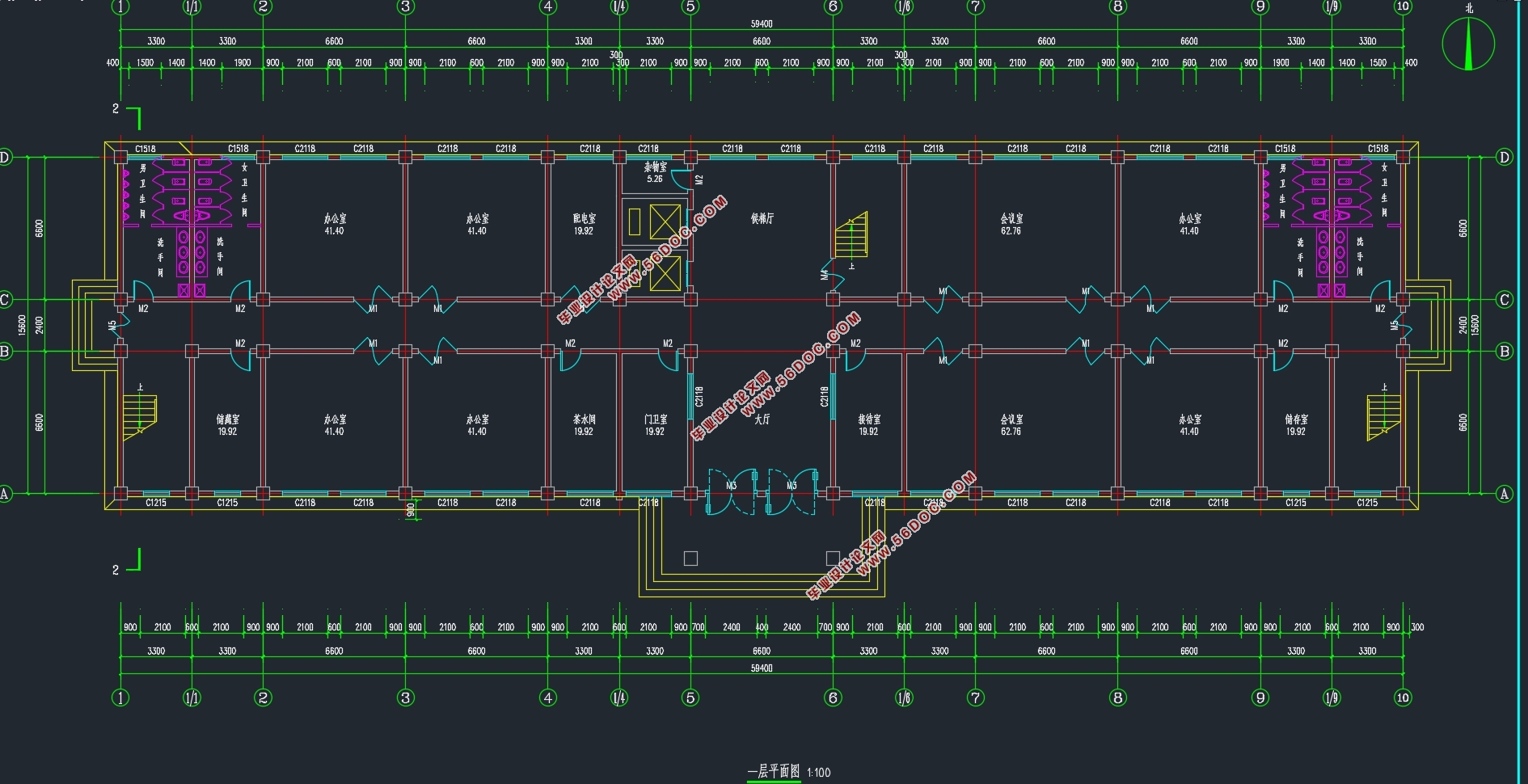

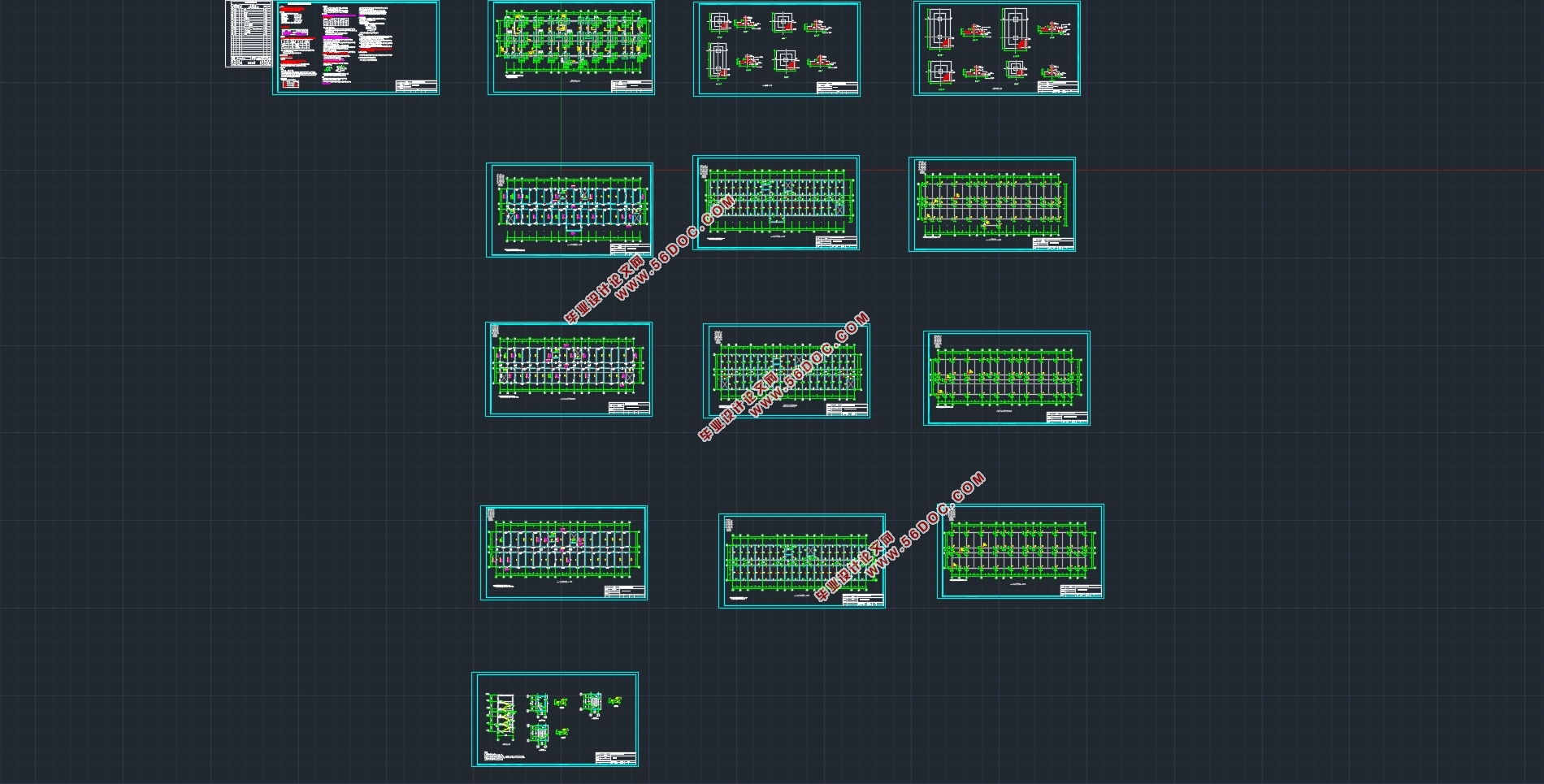

六层5559平米科梦科技有限公司办公楼设计(建筑图结构图)(开题报告,外文翻译,论文计算书20000字,建筑图9张,结构图13张)
摘要
本次毕业设计为科梦科技有限公司办公楼设计,建筑的高度23.4米,建筑面积为5559.84 。科梦科技有限公司办公楼的设计主要是建筑和结构设计两个部分。建筑设计,包括平面设计、立面设计、剖面设计。框架结构的设计主要是:结构的选型,梁、柱、墙等构件尺寸的确定,重力荷载计算、横向水平作用下框架结构的内力和侧移计算以及竖向荷载作用下框架的内力分析及组合、截面的设计、基础的设计。其中,基础设计又包括基础的选型、基础的平面布置、地基计算等。
关键词:内力计算;框架结构;

Abstract
This building is designed for the office building of Kemeng Technology Co., Ltd.The height of the building is 23.4 meters and the building area is 5559.84.The design of office building of Kemeng Technology Co., Ltd. is mainly composed of two parts: architectural design and structural design.Architectural design, including graphic design, elevation design, section design.The design of frame structure mainly includes the selection of structure, the determination of the size of beam, column and wall, the calculation of gravity load, the calculation of internal force and lateral displacement of frame structure under transverse horizontal action, the analysis and combination of internal force of frame under vertical load, the design of section and the design of foundation.Foundation design includes foundation type selection, foundation plane layout, foundation calculation and so on.
Key Words:Calculation of internal force;Frame structure;

工程基本信息
1、项目名称:科梦科技发展有限公司办公楼,建筑物室内外高差0.6m,层高3.3m。(六层混凝土框架结构,场地规则,建筑面积约5559.84 )
2、气象资料:最高气温38℃,极端最低-10℃年,平均降雨量为1200mm,雨量集中期在7月中旬至8月中旬,基本风压0.5kPa,A类地区,雪荷载0.45kPa。
3、工程地质资料:拟建区地形平坦,自然地表标高78.6m。根据提供的《工程地质报告》,本工程建筑场地划分为Ⅱ类;工程建筑场地土地层至上而下分述为:①素填土:以粘土组成,夹中压缩性土,厚度0.6~1.70m,承载力特征值为:fak=110kPa;②粉质粘土:半干湿,密实,可塑,厚度1.70~15.3m,承载力特征值为:fak=270kPa。场区地下水埋藏较深,钻探中未见地下水。
4、结构设计使用年限50年,建筑物安全等级二级,抗震设防烈度为7度,设计基本地震加速度值为0.10g,设计地震分组为第二组。
