五层4500平米武汉某学院教学楼设计(建筑图结构图)

来源:wenku7.com  资料编号:WK719176 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719176
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

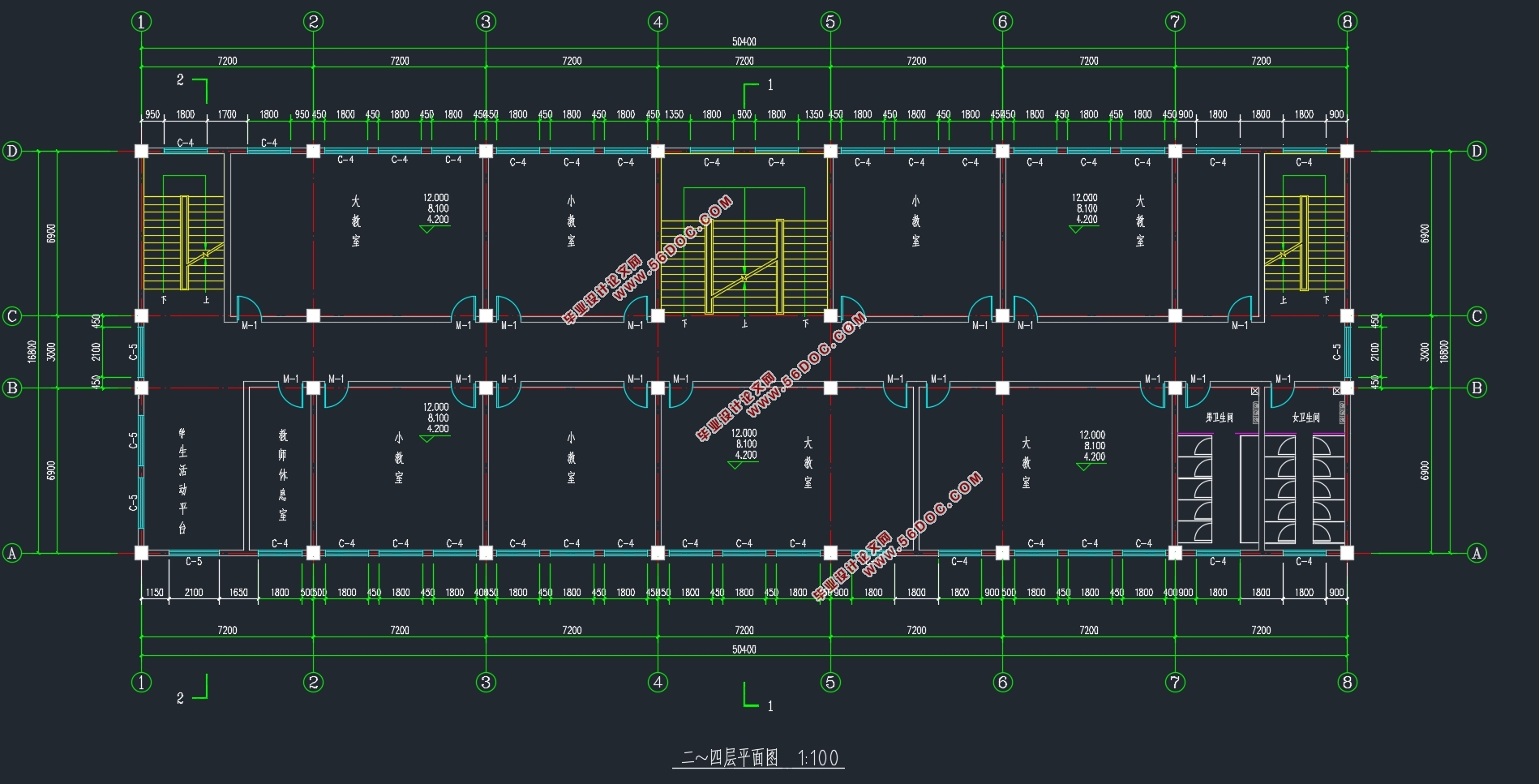

五层4500平米武汉某学院教学楼设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书29000字,建筑图8张,结构图8张)
摘  要
本设计为华夏学院4#教学楼设计,教学楼建建筑面积4500m2,建筑高度19.8m,共 层,底层层高4.2m,楼层层高3.9m,结构形式采用钢筋混凝土框架结构,抗震等级为三级,抗震设防烈度为7度。整个设计包括建筑设计和结构设计两部分内容。
建筑设计部分,首先根据建筑的周边环境、使用功能确定建筑的初步布局,然后结合建筑艺术、施工工艺、材料设备等进一步确定建筑的空间安排、满足使用功能。具体来说是完成了拟建教学楼以下几方面的设计:建筑布局,基本单元设计,公共部分设计,空间组合设计,建筑平、立、剖、面设计等。
结构设计部分,首先根据建筑设计,然后选取一榀框架进行结构计算。计算书主要包括了材料选择、尺寸确定、荷载计算、抗侧移验算、内力计算、内力组合、配筋计算、楼梯间设计以及基础设计等内容。
关键字:教学楼;框架结构;建筑设计;结构设计

Abstract
This design is designed for the 4th teaching building of Huaxia College. The teaching building has a building area of 4500 m2, a building height of 19.8 m, a total of floors, a floor height of 4.2 m, a floor height of 3.9 m, and a reinforced concrete frame structure. The seismic level is three. Grade, seismic intensity of 7 degrees. The entire design includes two parts: architectural design and structural design.
In the architectural design part, the preliminary layout of the building is first determined according to the surrounding environment and functions of the building, and then the space arrangement of the building and the use of functions are further determined by combining the construction art, construction technology, materials and equipment. Specifically, it completed the following aspects of the proposed teaching building design: architectural layout, basic unit design, public part design, space combination design, building leveling, erection, sectioning and surface design.
In the structural design section, first of all, according to the architectural design, then select a frame for the structural calculation. The calculation book mainly includes material selection, size determination, load calculation, anti-sideshift checking, internal force calculation, internal force combination, reinforcement calculation, stairwell design, and basic design.
Keywords:teaching building; frame structure; architectural design; structural design

工程概况
该工程为武汉某学院4#教学楼设计,建筑南面临校内主干道,建筑面积4500m2,共5层,底层层高4.2m,楼层层高3.9m,结构形式采用钢筋混凝土框架结构。室内地坪为±0.000m,室内外高差为0.45m。框架梁、柱、板均为现浇。
设计资料:
1、建设地点:武汉市。
2、温度:最热月平均29.3 ,最冷月平均 ;夏季极端温度 ,冬季极端温度 。
3、相对湿度:最热月 。
4、主导风向:冬季为西北风,夏季为东南风,基本风压
5、雨雪条件:年降雨量 ;最大积雪 ,基本雪压 , 。
6、设计使用年限为50年,环境类别为一类。
7、抗震设防烈度为7 度,设计基本地震加速度值0.10g。
8、所属设计地震分组:第一组
9、建筑场地类别:II 类
10、建筑结构安全等级:二级
11、地面粗糙程度类别:B类
12、类耐火等级:二级
13、材料选用:
    混凝土:C30,C35,C15。
钢筋:纵向受力钢筋采用热轧钢筋HRB400,其余采用热轧钢筋HRB300。
墙体:内外墙均采用240厚粉煤灰轻渣空心砌块390×240×190,重度 =7.5KN/m3。
窗:钢塑门窗, 。
门:木门, 。


五层4500平米武汉某学院教学楼设计(建筑图结构图)
五层4500平米武汉某学院教学楼设计(建筑图结构图)
五层4500平米武汉某学院教学楼设计(建筑图结构图)
五层4500平米武汉某学院教学楼设计(建筑图结构图)
五层4500平米武汉某学院教学楼设计(建筑图结构图)
五层4500平米武汉某学院教学楼设计(建筑图结构图)
五层4500平米武汉某学院教学楼设计(建筑图结构图)


目录
第1章 绪论    1
1.1工程概况    1
1.2 结构形式    2
1.3 荷载类型    2
1.4 侧移控制要求    2
1.5 内力计算及组合    3
1.5.1 竖向荷载下的内力计算    3
1.5.2 水平荷载下的内力计算    3
1.5.3 内力组合    3
1.6 基础选型    3
第2章  梁、柱截面尺寸及计算简图    4
2.1 梁柱截面尺寸的估算    4
2.1.1 梁    4
2.1.2 柱    4
2.1.3 板    6
2.2 基础选型与埋置深度    6
2.3 框架计算简图    6
2.4 结构平面布置    6
第3章 框架结构线刚度计算    8
3.1 确定框架计算简图    8
3.2 框架梁柱线刚度计算    8
第4章 荷载计算及横向水平荷载侧移验算    10
4.1 荷载计算    10
4.1.1 恒载标准值计算    10
4.1.2 活荷载标准值计算    12
4.1.3 竖向荷载下框架受荷总图    12
4.1.4 风荷载计算    17
4.2 风荷载作用下的位移验算    19
4.2.1 侧移刚度D    19
4.2.2 横向框架侧向刚度比验算    19
4.2.3 风荷载作用下框架侧移计算    19
4.3水平地震作用下位移计算    21
4.3.1 基本情况    21
4.3.2 地震力荷载代表值    21
4.3.3横向自振周期计算    24
4.3.4 横向水平地震作用计算    24
4.3.5 地震作用下的水平位移验算    26
第5章 内力计算    27
5.1 恒荷载标准值作用下框架的内力计算    27
5.1.1 恒荷载作用下框架的弯矩计算    27
5.1.2 计算杆端弯矩分配系数    28
5.1.3 分层法计算框架弯矩图    30
5.1.4 恒荷载作用下框架的剪力计算    37
5.1.5 恒荷载作用下轴力的计算    37
5.2 活荷载标准值作用下框架的内力计算    40
5.2.1 活荷载作用下框架弯矩的计算    40
5.2.2 分层法计算框架弯矩图    42
5.2.3 活荷载作用下框架的剪力计算    43
5.2.4 活荷载作用下的轴力图    47
5.3 风荷载标准值作用下框架的内力计算    47
5.4 水平地震作用下框架的内力计算    51
第6章 梁、柱的内力组合及内力调整    54
6.1 梁柱的内力组合    54
6.1.1 框架梁控制截面的内力组合    54
6.1.2 框架柱控制截面的内力组合    54
6.2 内力调整    76
6.2.1 框架梁截面组合的剪力设计值调整    76
6.2.2梁柱节点处弯矩调整    77
6.2.3 框架柱截面组合的剪力设计值调整    77
第7章 梁、柱的截面设计    79
7.1 设计内力    79
7.1.1 框架梁设计内力的选择    79
7.1.2柱设计内力的选择    79
7.2 框架梁的截面设计    79
7.2.1框架梁正截面受弯承载力计算    79
7.2.2 框架梁正截面配筋计算    80
7.2.3 框架梁斜受剪截面承载力计算    93
7.2.4 框架梁斜受剪截面配筋计算    94
7.2.5 裂缝宽度验算    94
7.3 框架柱的截面设计    95
7.3.1 设计大致步骤    95
7.3.2 构造要求    96
7.3.3 剪跨比和轴压比验算    96
7.3.4 柱正截面承载力计算    96
7.3.5 柱正截面配筋计算    97
7.3.6垂直于弯矩作用平面的受压承载力验算    99
7.3.7 柱斜截面承载力计算    99
7.3.8 柱斜截面配筋计算    100
7.3.9裂缝宽度验算    101
第8章 屋面板及楼面板的设计    110
8.1屋面板设计    110
8.1.1屋面板荷载设计值    110
8.1.2判断板的计算类型    110
8.1.3按弹性理论进行计算    110
8.2楼面板设计    111
8.2.1楼面板荷载设计值    111
8.2.2按弹性理论进行计算    113
第9章 楼梯设计    117
9.1 设计资料    117
9.2梯段板设计    117
9.3 一层双分平行楼梯设计    117
9.3.1梯段板荷载设计    117
9.3.2梯段板配筋计算    118
9.3.3斜梁设计    119
9.3.4 平台板设计    121
9.3.5 平台梁设计    122
9.3.6 构造措施    124
9.4 一层双跑楼梯设计    124
9.4.1梯段板荷载设计    124
9.4.2梯段板配筋计算    125
9.4.3斜梁设计    125
9.4.4 平台板设计    126
9.4.5 平台梁设计    127
9.4.6 构造措施    129
9.5标准层平分双跑楼梯    129
9.6标准层双跑楼梯    130
第10章 柱下基础设计    131
10.1 设计资料    131
10.2 基础梁设计    131
10.3 A、D柱下独立基础设计    131
10.3.1荷载计算    131
10.3.2基础底面尺寸的确定    132
10.3.3基础立面尺寸的确定    134
10.3.4基础配筋计算    137
10.4 B、C轴柱下联合基础设计    140
10.4.1荷载计算    140
10.4.2双柱联合基础尺寸确定    141
10.4.3双柱联合基础内力计算    141
10.4.4双柱联合高度验算    143
10.4.5双柱联合配筋计算    144
致谢    145
参考文献    146
