安徽省六层综合楼建筑结构设计(建筑图结构图)

来源:wenku7.com  资料编号:WK719174 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719174
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

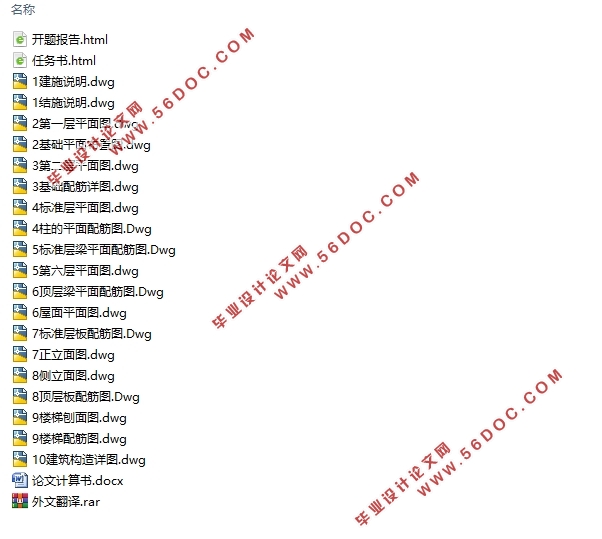

安徽省六层综合楼建筑结构设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书11000字,建筑图9张,结构图8张)
摘要
本设计主要讲述了安徽省6层综合楼建筑结构设计的设计过程,它为钢筋混凝土框架结构。共6层,底层高4.4米,其他层高3.6米。
  本建筑属于建筑中的民用建筑,在设计中参考了较多书目,并且严格按照建筑设计规范来完成设计。主要分为两大部分:
  第一部分为建筑设计。主要为建筑布局,基本单元设计,公共部分设计,空间组合设计,屋面设计,建筑立面设计等。
第二部分为结构设计。主要为荷载计算,框架受力分析,计算和设计,楼板设计,楼梯设计,基础设计等。
关键词:框架结构、混凝土。

abstract
This design mainly describes the design process of the 6 storey complex building in Anhui Province, which is a reinforced concrete frame structure. A total of 6 layers, 4.4 meters high in the bottom and 3.6 meters in the other layers.
This building belongs to the civil building in the building. In the design, many bibliographies are referenced, and the design is strictly in accordance with the architectural design specifications. It is divided into two main parts:
The first part is architectural design. They are mainly architectural layout, basic unit design, public part design, space combination design, roof design, building facade design and so on.
The second part is the structure design. Mainly for load calculation, frame stress analysis, calculation and design, floor design, staircase design, foundation design and so on.
Key words: frame structure, concrete.

工程概况
本设计名称:综合楼设计
工程拟建地址:安徽省
设计使用年限:50年
房屋建筑结构类型:框架结构
基本风压:0.35kN/m2;地面粗糙类别:B类
基本雪压:0.2kN/m2
建筑抗震设防类别:丙类
抗震设防烈度:7度;地震加速度:0.1g;地震分组:第一组
未修正地基允许承载力:200kPa,场地类别:Ⅱ类
1.2建筑设计
1.2.1建筑设计方案
根据房屋建筑学、民用建筑设计通则、民用建筑设计防火规范等相关建筑知识进行建筑方案设计,针对工程的使用性质作出具体的设计。功能分区要细致合理、符合规范,使建筑物发挥出其应有的功能。
建筑类型:六层办公室,框架结构。
建筑介绍:占地面积约720平方米,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取100mm,填充墙采用蒸压粉煤灰加气混凝土砌块。
门窗使用:门采用木门,门洞口尺寸为0.9mX2.1m,窗采用铝合金窗,窗洞口尺寸为1.5mX2.0m。

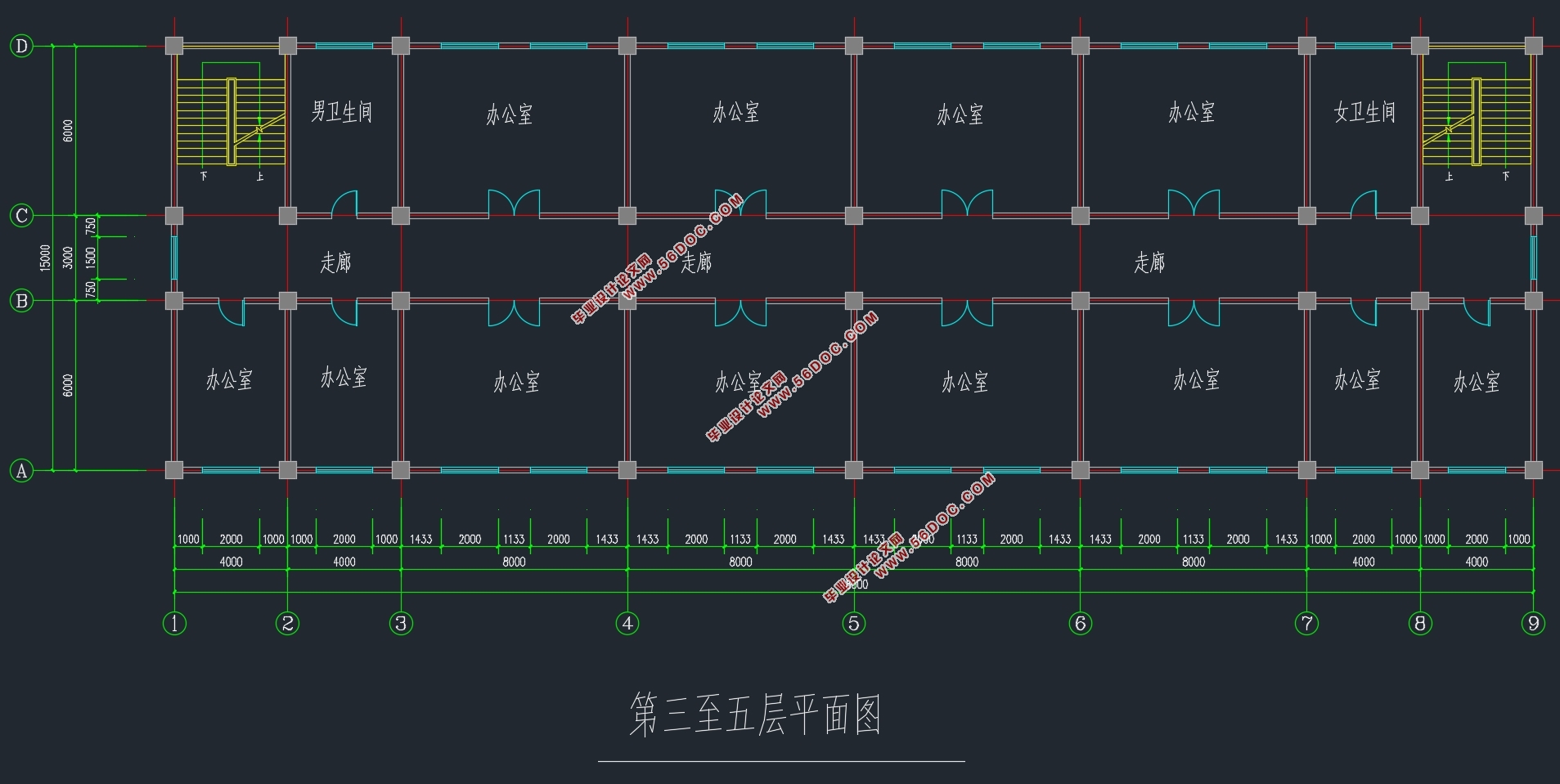

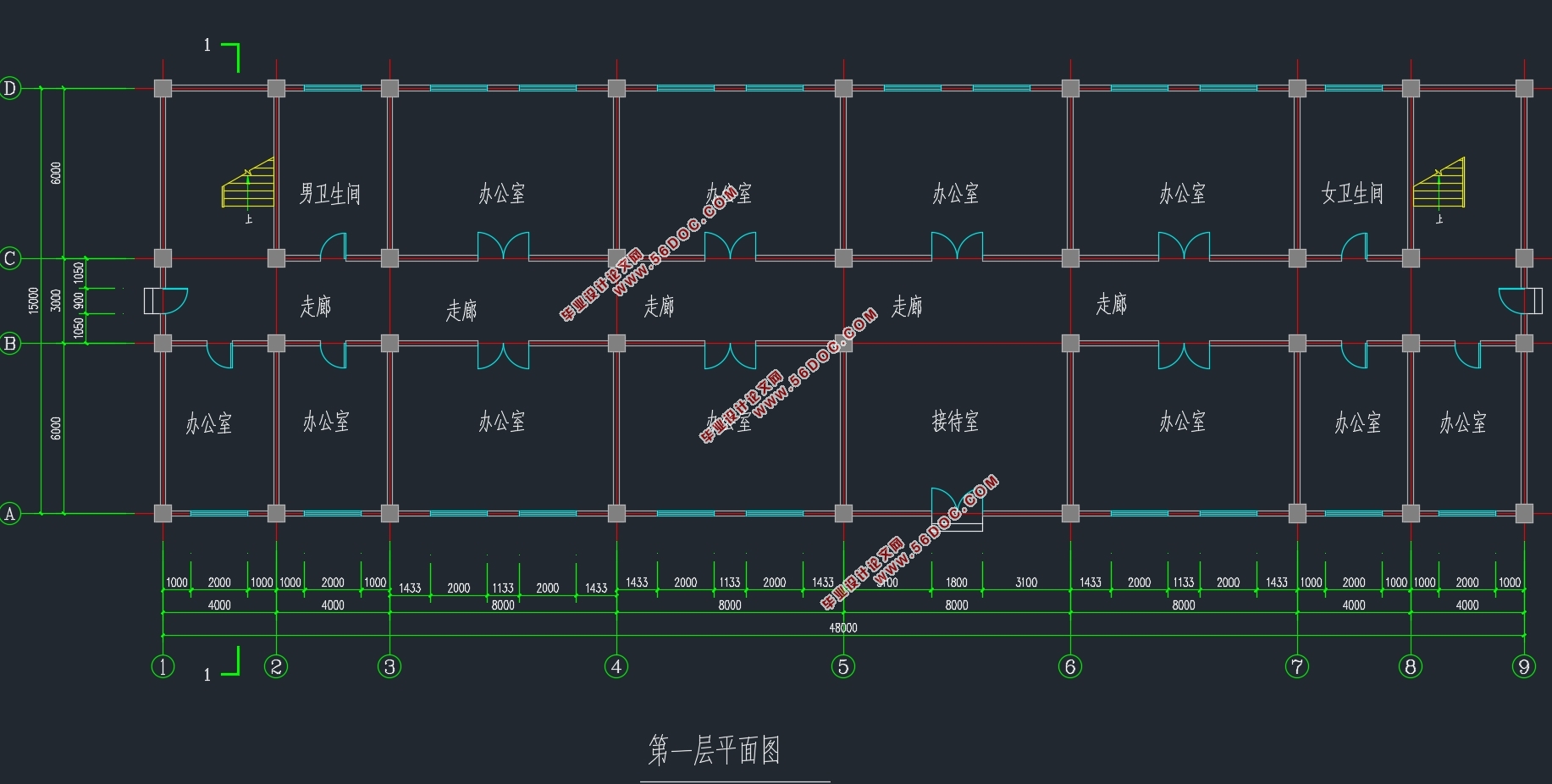

柱网与层高:柱网如图,层高3.6m。



安徽省六层综合楼建筑结构设计(建筑图结构图)
安徽省六层综合楼建筑结构设计(建筑图结构图)
安徽省六层综合楼建筑结构设计(建筑图结构图)
安徽省六层综合楼建筑结构设计(建筑图结构图)


目录
1.设计说明    1
1.1工程概况    1
1.2建筑设计    1
1.2.1建筑设计方案    1
1.2.2建筑构造做法    1
1.3结构设计    2
1.3.1结构设计方法    2
1.3.2.采用国家规范    3
1.3.3.采用活载标准值    3
1.3.4.设计基本条件    3
1.3.5.使用材料    3
2.结构设计条件    4
3.承重方案与结构布置    4
3.1框架结构承重方案与结构布置    4
3.2梁、柱截面尺寸初步确定    5
4.框架结构侧移刚度计算    6
4.1横梁线刚度  计算    6
4.2线刚度  计算    7
4.3横向侧移刚度计算(D值法)    7
5.荷载计算    8
5.1恒、活荷载统计    8
5.2风荷载标准值计算    9
5.2.1风荷载标准值    9
5.2.2风荷载作用下框架侧移计算    9
5.3地震荷载计算    10
5.3.1重力荷载代表值计算    10
5.3.2水平地震作用及楼层地震剪力的计算    12
5.3.3多遇地震作用下层间弹性位移验算    14
6.竖向荷载作用下内力计算    14
6.1计算单元的选择    14
6.2荷载计算    15
6.2.1.恒载作用下柱的内力计算    15
6.2.2.活载作用下柱的内力计算    17
6.2.3.恒载作用下梁的内力计算    18
6.2.4.活载作用下梁的内力计算    19
6.3竖向荷载作用下的内力计算    20
6.4梁端剪力和柱轴力的计算    22
7.水平荷载作用下内力计算    23
7.1风荷载作用下框架的内力计算    23
7.1.1 各层柱端弯矩及剪力计算    23
7.1.2梁端弯矩、剪力及柱轴力计算过程    23
7.2水平地震作用下框架的内力分析    26
8.内力组合    28
8.1框架梁的内力组合    28
8.1.1.梁内力组合    28
8.1.2.跨中最大弯矩计算    35
8.1.3.梁端剪力设计值计算    35
8.2框架柱的内力组合    35
9.配筋计算    43
9.1梁配筋计算    43
9.1.1.设计基本信息    43
9.1.2.框架梁跨中正截面设计    43
9.1.3.框架梁左支座正截面设计    44
9.1.4.框架梁右支座正截面设计    44
9.1.5.框架梁斜截面设计    44
9.2柱配筋计算    48
9.2.1.柱轴压比验算    48
9.2.2.截面尺寸复核    48
9.2.3配筋    48
10.楼板设计    50
10.1计算信息    50
10.2计算参数    50
10.3配筋计算    50
11.楼梯设计    52
11.1基本资料    53
11.2计算过程    53
11.3计算结果    54
12.基础设计    55
12.1计算信息    55
12.2计算参数    56
12.3计算作用在基础底部弯矩值    56
12.4验算地基承载力    57
12.5基础冲切验算    57
12.6基础受剪承载力验算    58
12.7柱下基础的局部受压验算    58
12.8基础受弯计算    59
12.9计算配筋    59
参考文献    60
致谢    61
