六层2825平米武汉宏锦综合住宅楼(底层商铺)设计(含建筑图结构图)

来源:wenku7.com  资料编号:WK719128 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719128
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

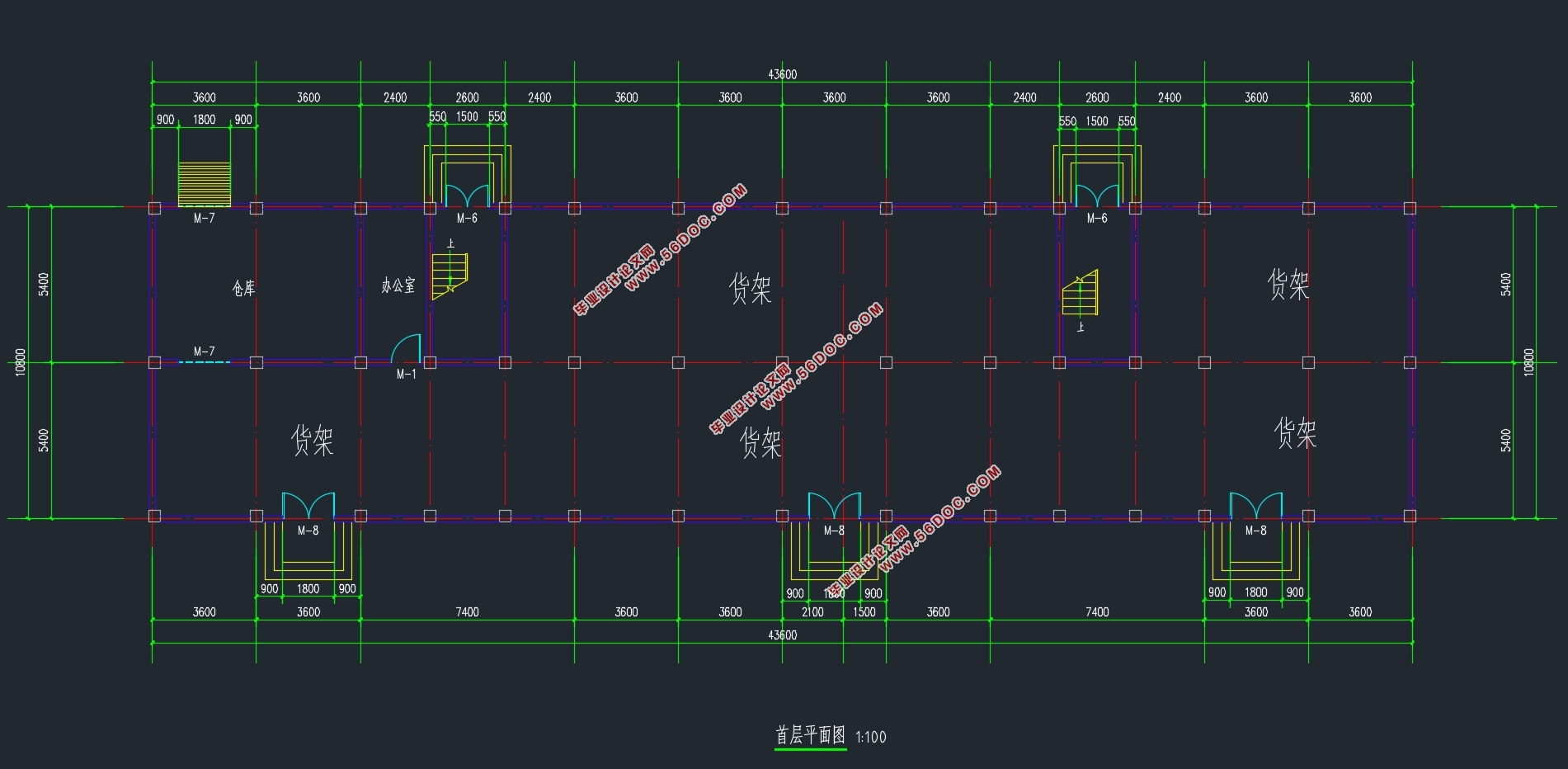

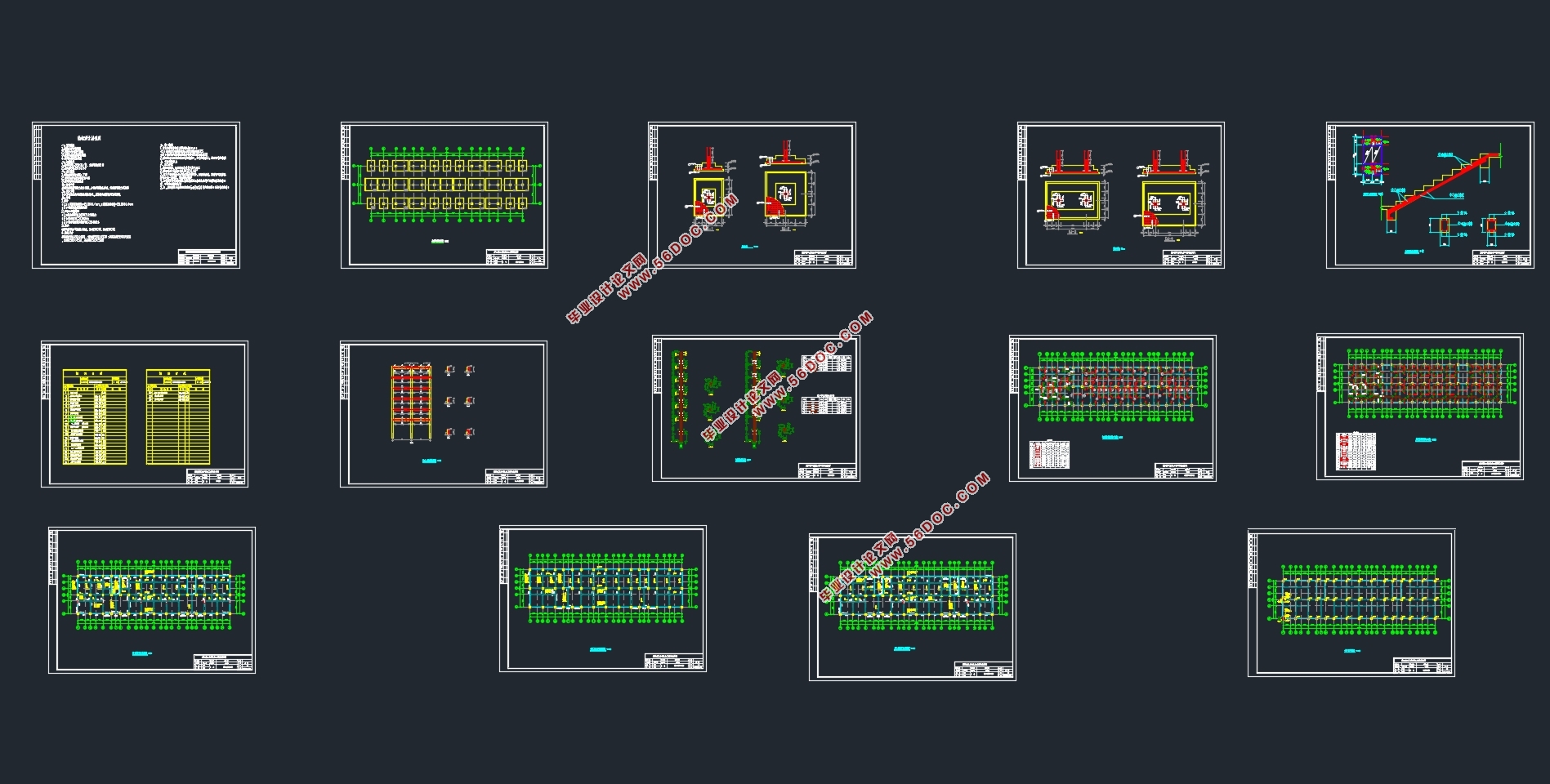

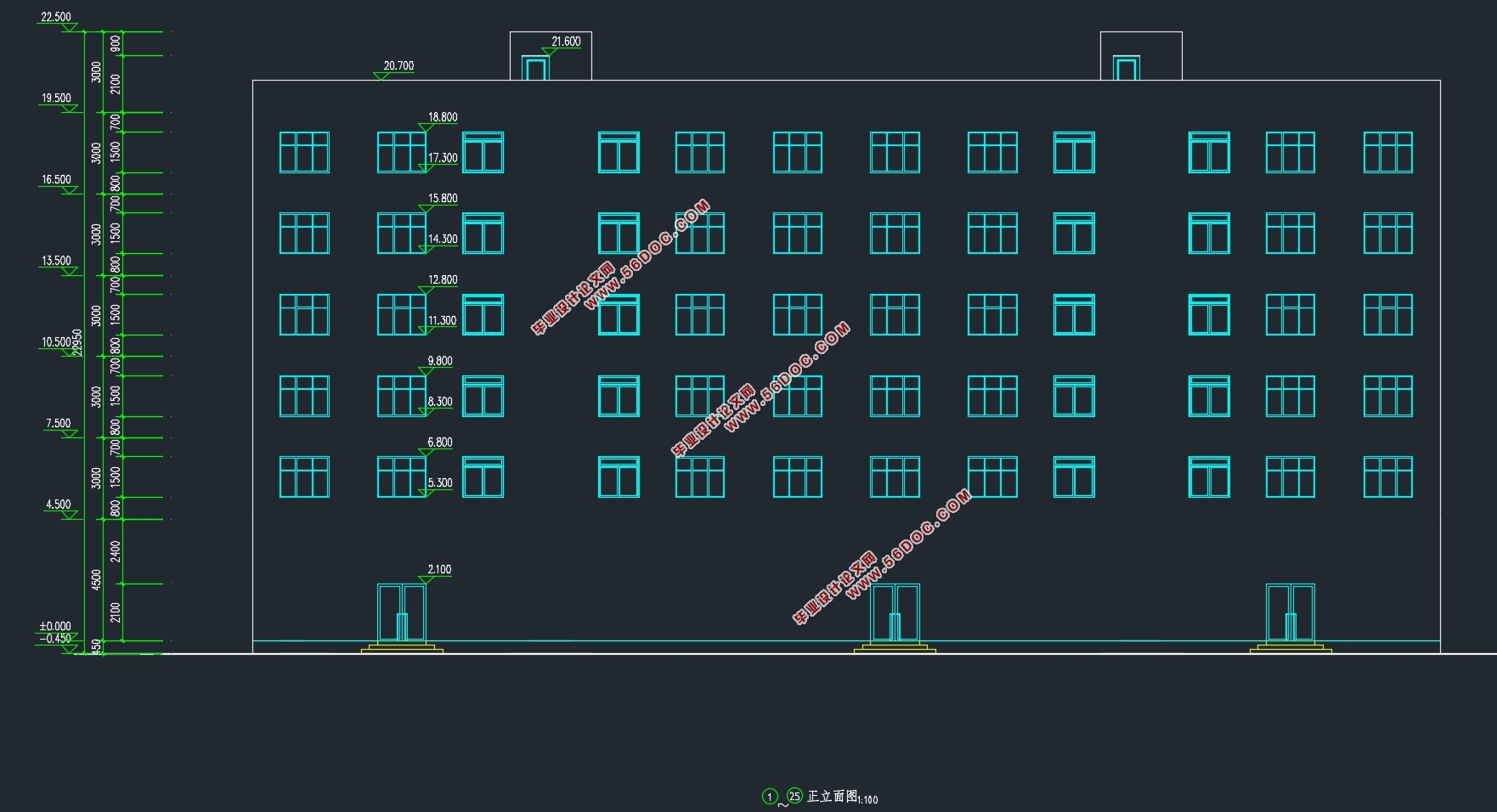

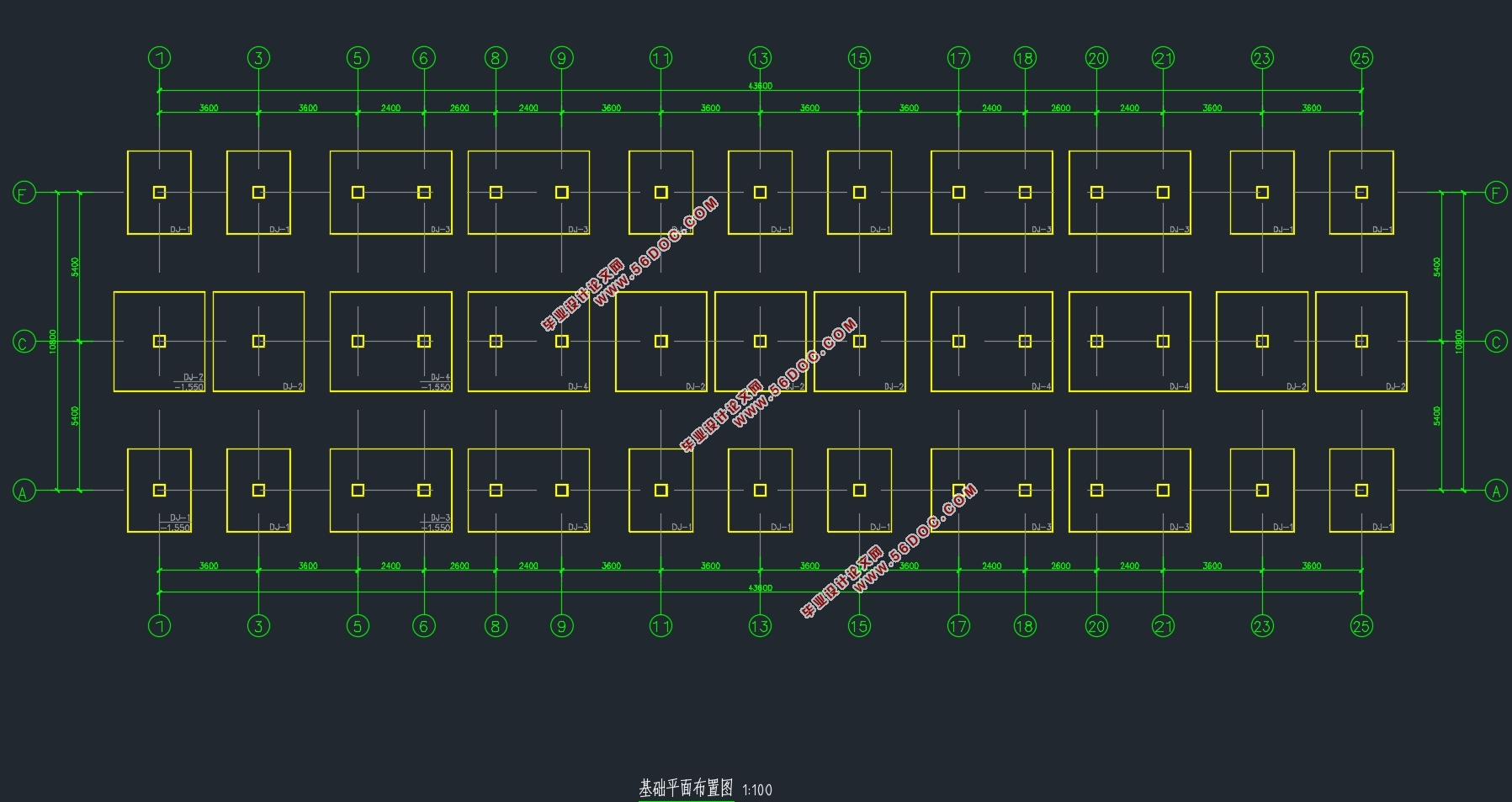

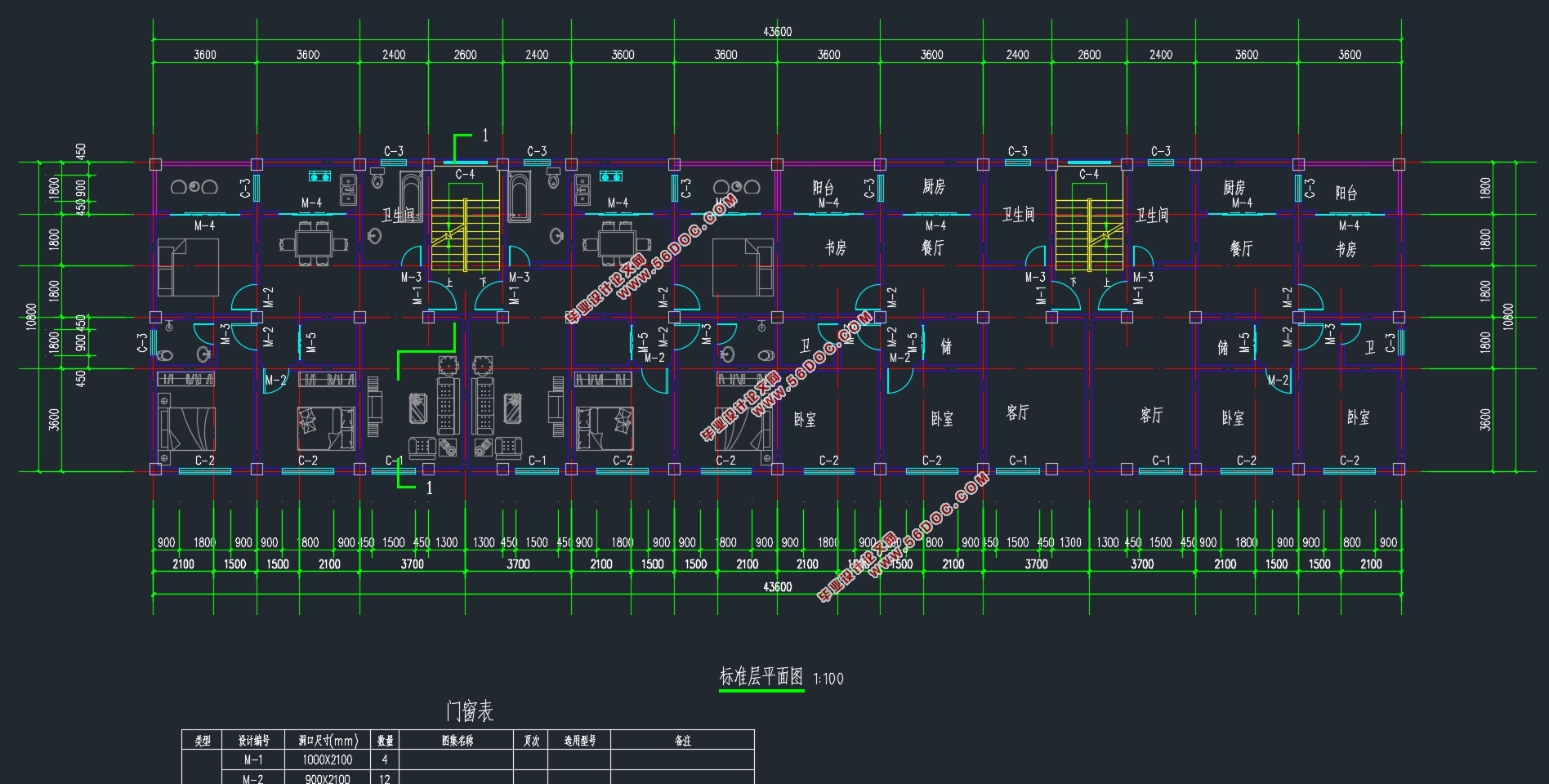

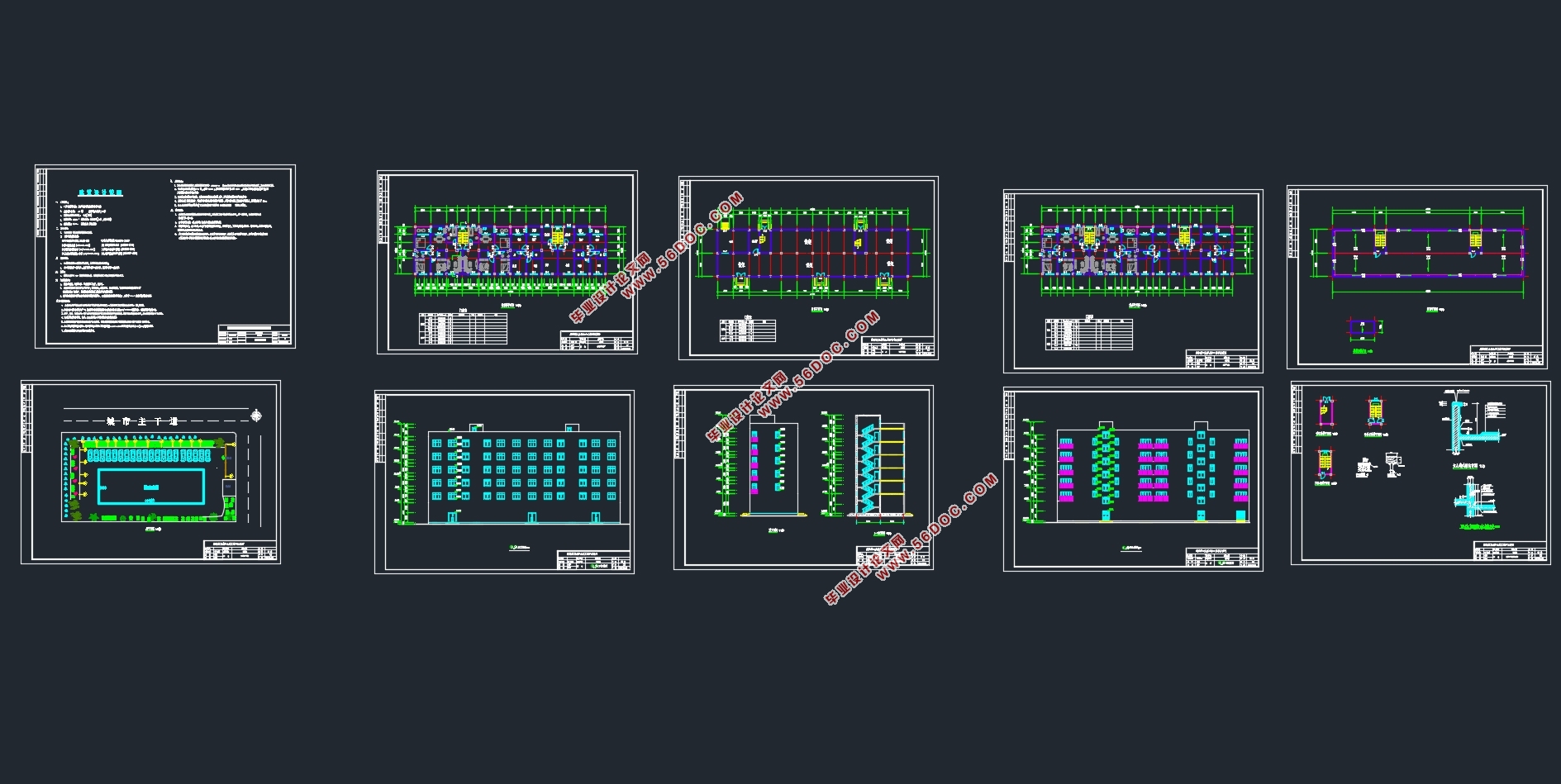

六层2825平米武汉宏锦综合住宅楼(底层商铺)设计(含建筑图结构图)(任务书,开题报告,论文计算书22000字,建筑图9张,结构图13张)
1.1建筑设计资料
1.1.1设计题目:武汉市东湖路宏景住宅综合楼设计
1.1.2建设地点:湖北省武汉市
1.1.3建筑规模:六层框架结构,底层层高为4.5米,用作商铺,2~6层层高为3米,用作住宅,建筑物总高度为19.5米,总建筑面积为2825平方米。
1.1.4设计标高:室内设计标高±0.000,室内外高差450mm。
1.1.5工程做法:
墙体做法:内墙外墙均采用200mm厚加气混凝土砌块,均为M5混合砂浆砌筑,内外墙粉刷层均为20mm厚1:3混合砂浆。
屋面做法:考虑屋顶不上人的需要,采用女儿墙边天沟内排水沟,双坡排水;屋面做法如下:
防水层(柔性):三毡四油铺小石子
找平层:20 厚水泥砂浆找平
找坡层:100(2%找坡)膨胀珍珠岩
结构层:100 厚现浇钢筋混凝土板
抹灰层:15 厚混合砂浆抹灰
1.1.7使用活荷载:
  ①基本风压:W0=0.35kN/m2
  ②基本雪压:S0=0.50kN/m2
③上人屋面、楼面活荷载:2.0kN/m2 楼梯活荷载为:2.0kN/m2
④抗震设防烈度为为7度,计基本地震加速度值为0.10g


六层2825平米武汉宏锦综合住宅楼(底层商铺)设计(含建筑图结构图)
六层2825平米武汉宏锦综合住宅楼(底层商铺)设计(含建筑图结构图)
六层2825平米武汉宏锦综合住宅楼(底层商铺)设计(含建筑图结构图)
六层2825平米武汉宏锦综合住宅楼(底层商铺)设计(含建筑图结构图)
六层2825平米武汉宏锦综合住宅楼(底层商铺)设计(含建筑图结构图)
六层2825平米武汉宏锦综合住宅楼(底层商铺)设计(含建筑图结构图)


目录
第一章建筑设计    6
1.1建筑设计资料    6
1.2建筑功能设计    6
第二章结构设计    8
2.1结构平面布置    8
2.2主要构件选型及尺寸的初步估算    8
2.3确定框架计算简图    11
第三章荷载计算    14
3.1竖向荷载计算    14
3.1.1恒载标准值计算    14
3.1.2活载标准值计算    16
3.1.3竖向荷载作用下框架受载总图    17
3.2风荷载计算    21
3.2.1风荷载标准值计算    21
3.2.2风荷载作用下的侧移验算    21
3.3水平地震作用计算    22
3.3.1重力荷载代表值    22
3.3.2水平地震作用下框架的内力和侧移计算    24
第四章内力计算    26
4.1竖向荷载作用下的框架结构内力    26
4.1.1固端弯矩计算    26
4.1.2分配系数计算    26
4.1.3弯矩计算    26
4.1.3横梁跨中及集中荷载作用点处弯矩计算    33
4.1.3梁端剪力及柱轴力    38
4.2风荷载标准值作用下的内力计算    44
4.3水平地震作用下框架内力计算    49
第五章内力组合    53
5.1弯矩调幅    53
5.2梁内力组合    55
5.2.1梁控制截面    55
5.2.2梁内力组合形式    59
5.2.3梁内力组合计算    59
5.3柱内力组合    66
5.3.1柱控制截面    66
5.3.2柱内力组合形式    65
5.3.3柱内力组合计算    66
第6章截面设计    73
6.1梁设计    73
6.1.1框架梁内力组合值    73
6.1.2梁配筋计算    75
6.2柱设计    79
6.2.1柱的轴压比    79
6.2.2内力调整    80
6.2.3柱的配筋    81
6.3板设计    87
6.3.1荷载计算    87
6.3.2弯矩计算    87
6.3.3配筋计算    91
6.4楼梯设计    93
6.4.1设计参数    93
6.4.2梯段板设计    93
6.4.3平台板设计    95
6.4.4平台梁设计    96
6.5基础设计    99
6.5.2基础梁设计    99
6.5.3柱A独立基础设计    99
6.5.4柱C独立基础设计    103
第七章结束语    107
