地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)

来源:wenku7.com  资料编号:WK719120 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719120
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

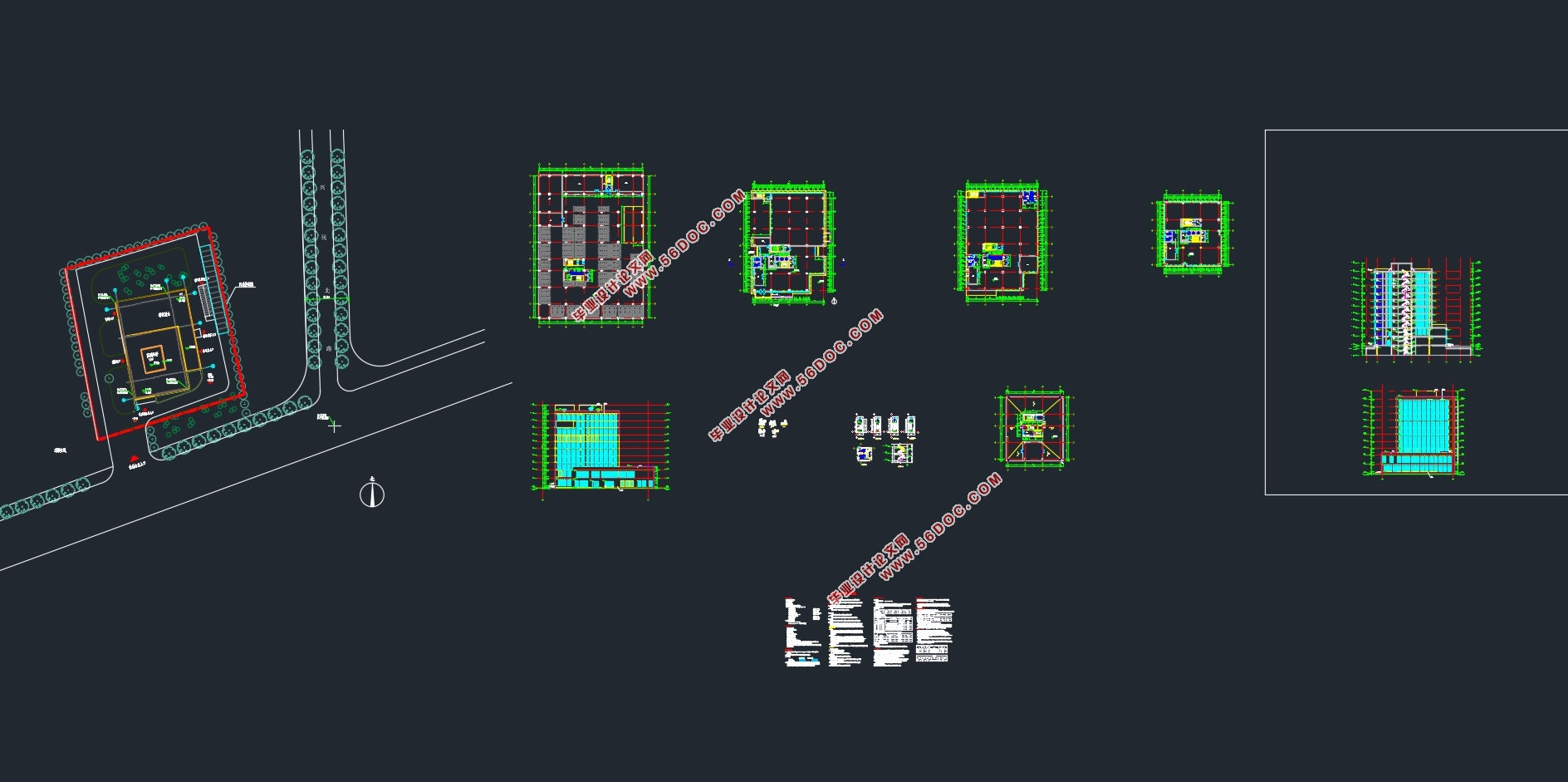

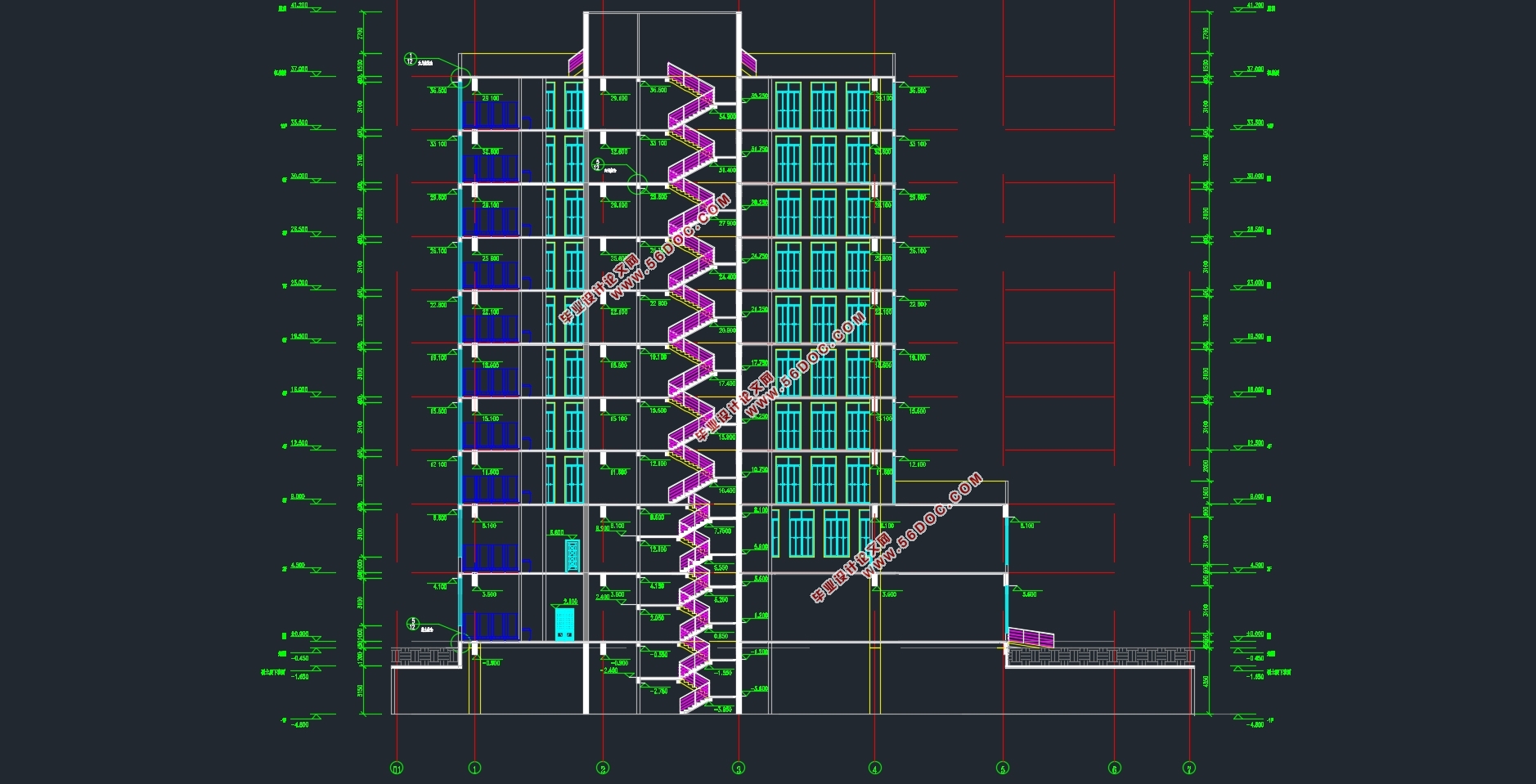

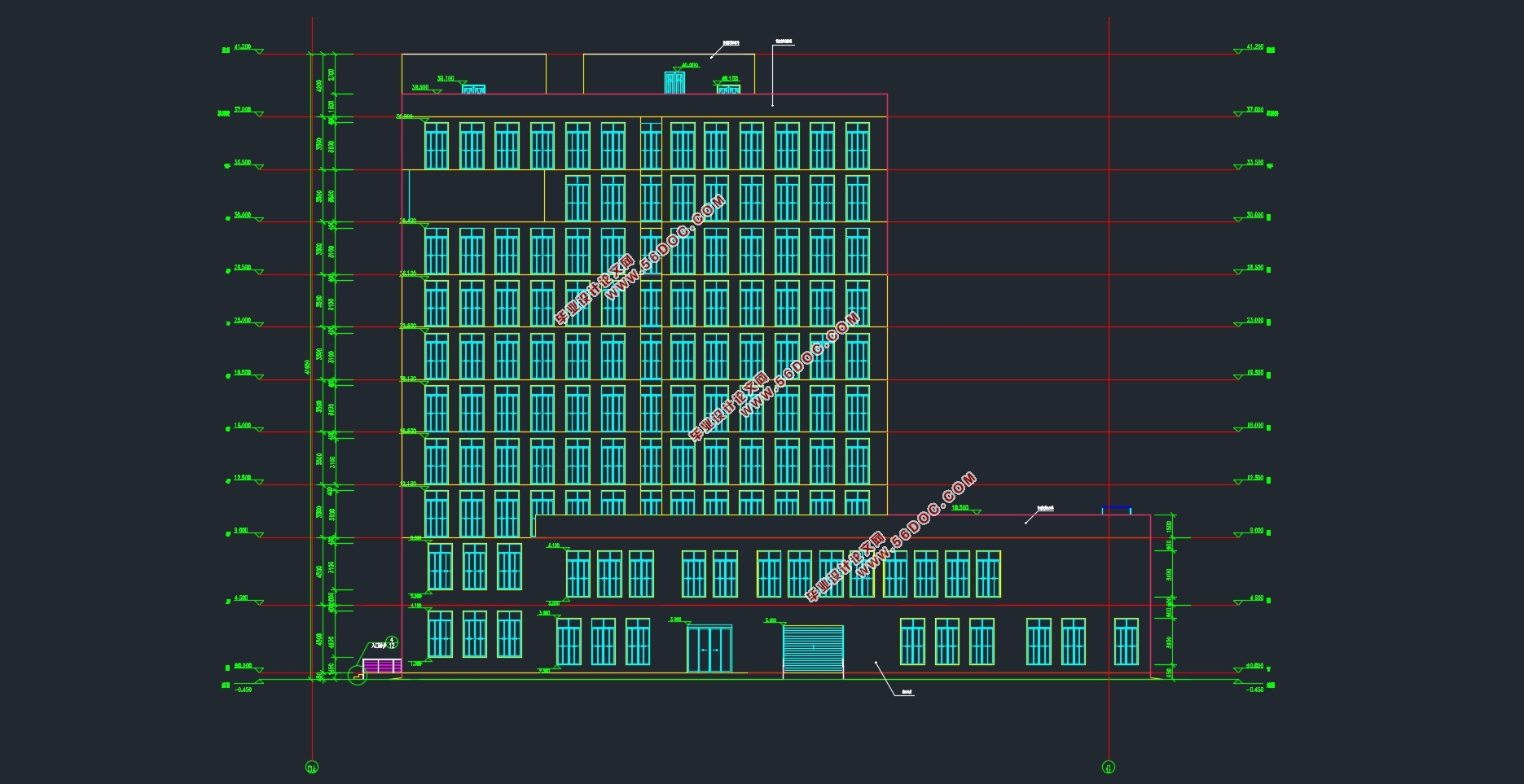

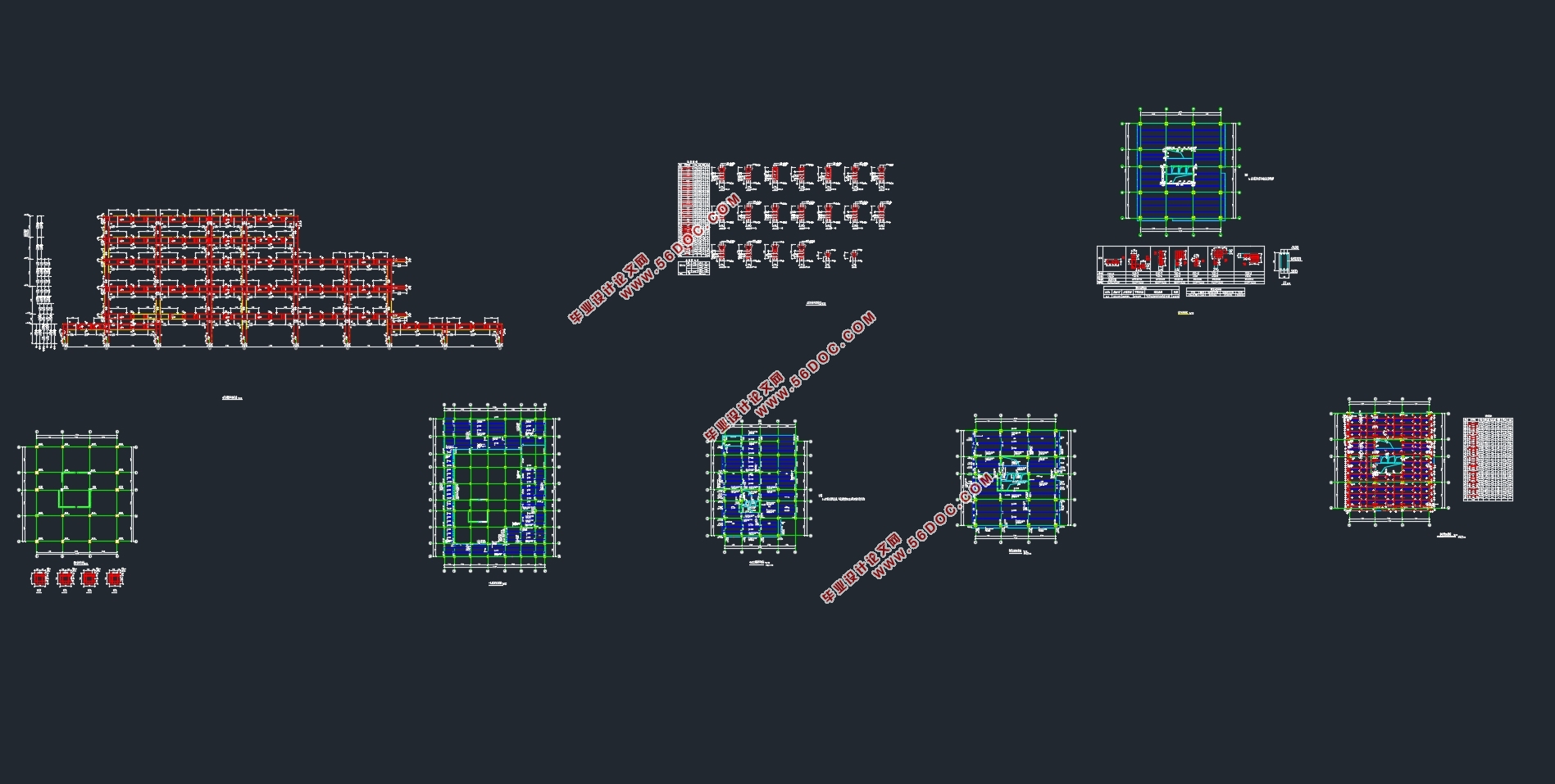

地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)(论文计算书30000字,建筑图10张,结构图8张)
1.1 工程概况

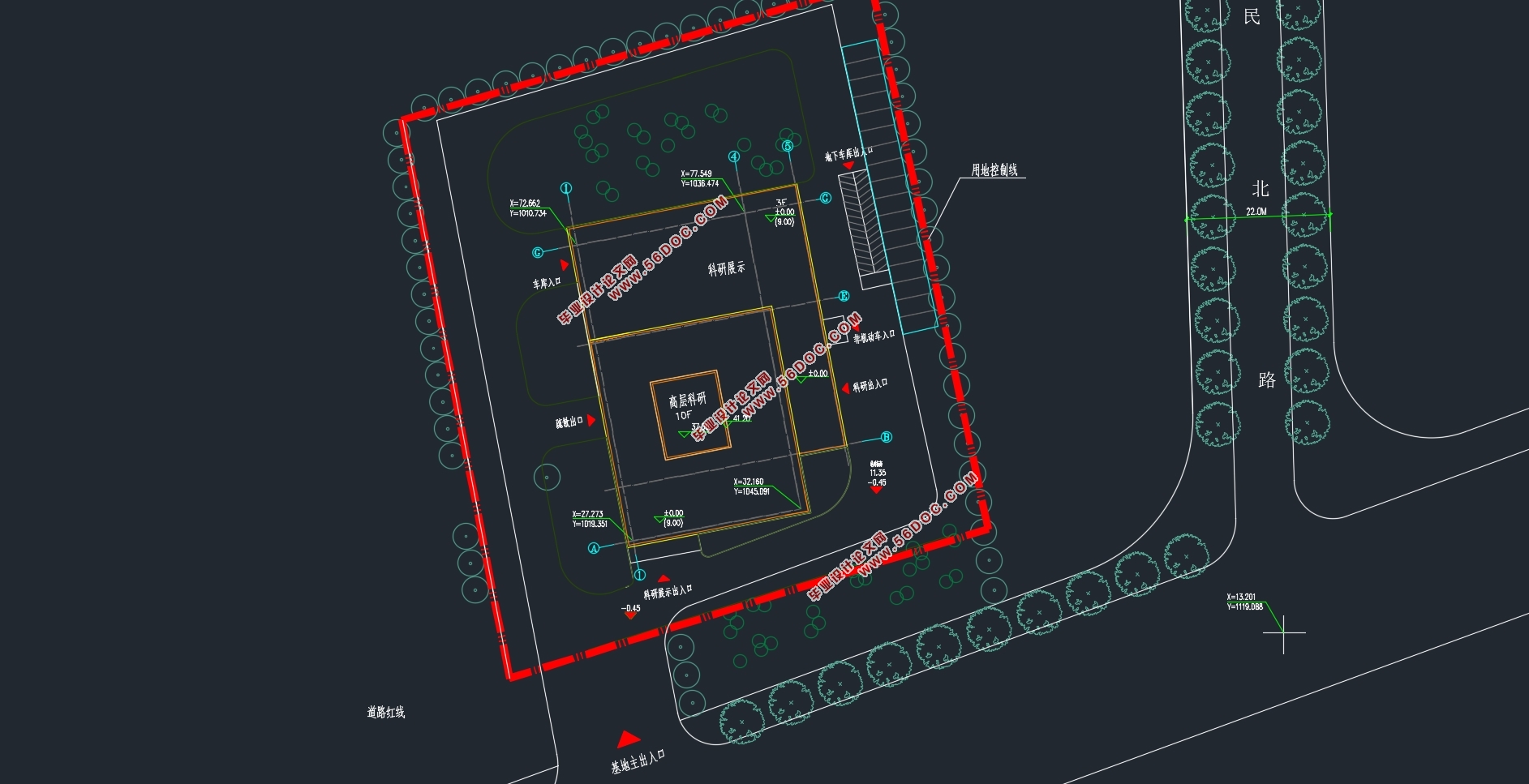

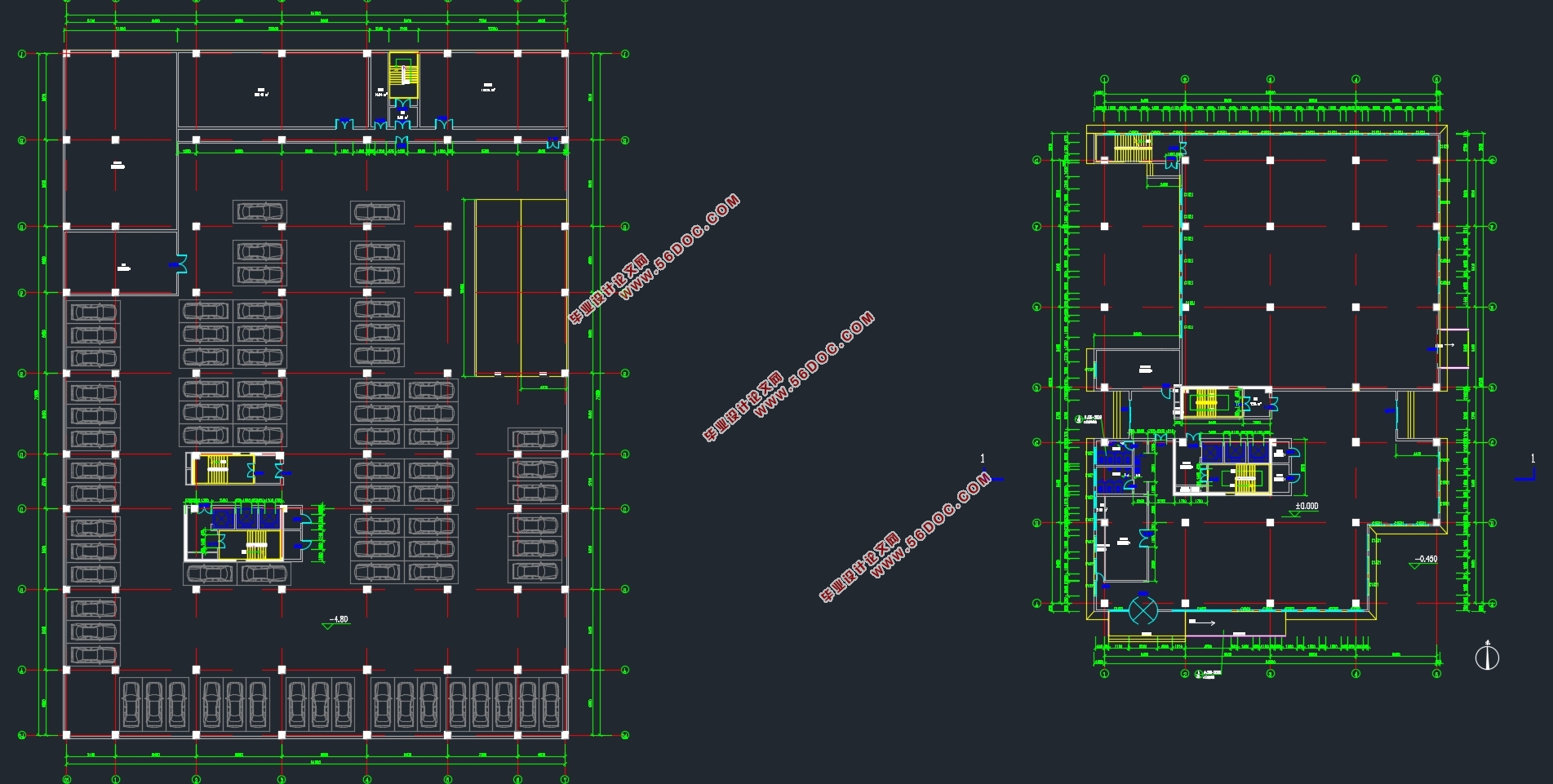

本毕业设计题目为实际工程应用课题,位于连云港市,该工程为钢筋混凝土框架—剪力墙结构体系。该建筑总高度为41.65m,地上十层,裙房两层,地下一层。裙房4.5米层高,标准层3.5米层高。建筑占地1765㎡,标准层面积为896㎡,地上总建筑面积11503㎡,地下一层面积为3873㎡。抗震设防烈度为7度,设计基本地震加速度值为0.10g,设计地震分组为第一组。工程场地无液化土层,属于Ⅱ类场地土。工程的平面图见附图。
1.2 气象资料
基本风压:0.35kN/m2;基本雪压:0.40kN/m2
1.3 工程地质资料
1、本工程场地较平坦,根据地质钻探,该场地土质较均匀。
2、地下水位较高,在天然地面以下1.5~2.0米处,无侵蚀性。
3、场地无液化土层,属于Ⅱ类场地土。
详细地质勘查情况见表1-3-1:
地质勘查表                                 表1-3-1
土层代号    土层名称    土层深度(m)    土层特征描述    地基承载力特征值(KPa)    qsia(KP)    qpa(KP)
1    素填土    0~0.8    黄灰色,含少量碎石,砖块,局部夹杂少量黑色填土。
2    粉土    0.8~3.2    黄灰色,很湿,可塑,具水平层理。含铁锰质氧化浸斑。e=0.805    195    22
3    粉细砂    3.2~5.5    黄灰色,很湿,可塑~硬塑,含铁锰质氧化浸斑。中密    216    24
4    粉质粘土    5.5~8.0    灰黄色,湿,硬塑,杂青灰色条纹,中偏低压缩性,中高强度。IL=0.75    222    27
5    中等风岩    8.0~15.8    褐黄色、肉红色,    1500    150    2600
1.4 结构和基础的安全等级
1. 建筑结构的安全等级为二级。
2. 拟建场地位于7度区,按“建筑抗震设防分类标准”,本工程为丙类建筑,按7度设防 ,标准采用抗震构造。
3. 地基基础设计等级:丙级。
1.5 荷载取值
1.5.1 屋面构造
20厚1:2.5水泥砂浆保护层
1.2厚合成高分子防水卷材两道
20厚1:2.5水泥砂浆找平层
现浇钢筋混凝土楼板
12厚纸筋石灰粉平顶
1.5.2 楼面构造
10厚1:2水泥砂浆面层压实抹光
20厚1:3水泥砂浆找平层
现浇钢筋混凝土楼面板
12厚纸筋石灰粉平顶
1.5.3 墙体
填充墙采用200厚混凝土空心砌块(容重2.36kN/m2),M5混合砂浆砌筑,双面粉刷(容重3.6kN/m2)。


地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)
地上十层裙房两层11503平米连云港体育城办公楼设计(含建筑图结构图)


目  录
第一章 建筑概况    1
1.1 工程概况    1
1.2 气象资料    1
1.3 工程地质资料    1
1.4 结构和基础的安全等级    2
1.5 荷载取值    2
1.5.1 屋面构造    2
1.5.2 楼面构造    2
1.5.3 墙体    2
第二章 结构布置与选型    3
2.1柱截面尺寸    3
2.2梁截面尺寸    3
2.3剪力墙数量的确定    3
第三章 荷载计算    5
3.1楼层重    5
第四章 剪力墙、框架及连梁刚度计算    12
4.1框架的等效剪切刚度CF    12
4.1.1柱线刚度计算    12
4.1.2梁线刚度计算    12
4.1.3框架柱侧移刚度    13
4.2 剪力墙的等效刚度EIeq    14
4.2.1剪力墙的刚度计算    14
4.2.3连梁约束刚度CB    16
4.2.4主体结构刚度特征值    20
第五章 水平地震作用计算    21
5.1结构基本自震周期    21
5.2总水平地震作用    21
5.3 各楼层质点的水平地震作用    21
第六章 框架剪力墙协同工作    23
6.1框架剪力墙协同工作    23
6.2结构 值及荷载类型计算    23
6.3 内力计算    24
6.3.1各层剪力墙底部剪力内力    24
6.3.2各层总框架柱剪力    25
6.3.3各层连系梁总约束弯矩    25
6.4位移计算    25
第七章 水平地震作用下结构的内力计算    27
7.1框架梁、柱内力计算(D值法)    27
7.1.1框架地震剪力Fv在各框架柱间的分配    27
7.1.2第i层第m个柱所分配的剪力    27
7.1.3框架柱反弯点位置    27
7.1.4框架柱节点弯矩分配    28
7.2框架柱轴力与剪力计算    31
7.3连梁内力计算    32
7.4剪力墙内力计算    34
第八章 竖向荷载作用下结构内力计算    36
8.1框架梁、柱内力计算(以4轴纵向框架为例)(分层法)    36
8.1.1计算单元    36
8.1.2恒载计算    36
8.1.3活载计算    39
8.2框架弯矩计算    40
8.2.1柱的线刚度    41
8.2.2梁的线刚度    41
8.2.3梁的固端弯矩    41
8.2.4恒载下弯矩一次分配    42
8.2.5恒载下弯矩二次分配    47
8.2.6活载下弯矩分配活载作用下弯矩分配    53
8.2.8柱轴力计算    56
第九章 框架柱、梁内力组合    58
9.1梁内力组合    58
第十章 剪力墙连梁内力组合    70
10.1剪力墙在竖向荷载下内力计算    70
10.2 剪力墙内力组合    71
10.3连梁内力组合    72
第十一章 截面设计与配筋计算    73
11.1.框架梁(正、斜)截面设计(抗震等级二级)    73
11.1.1正截面受弯承载力计算    73
11.1.2斜截面抗剪承载力计算    80
11.2.框架柱(正、斜)截面设计(抗震等级二级)    82
11.2.1柱截面尺寸    82
11.2.2柱长度计算    82
11.2.3柱截面设计    82
11.2.4斜截面设计    92
11.3剪力墙截面设计    93
11.3.1墙肢竖向钢筋    93
11.3.2墙肢水平钢筋    95
11.4连梁截面设计    95
第十二章 楼梯设计    97
12.1.梯段板设计    97
12.1.1荷载计算    97
12.1.2 截面设计    97
12.2.平台板    97
12.3平台梁设计    98
12.3.1荷载计算    98
12.3.2截面设计    98
第十三章 楼板设计    100
13.1荷载    100
13.2计算跨度    100
13.3弯矩计算    100
第十四章 桩基础设计    102
14.1框架柱桩基设计    102
14.1.2单桩竖向承载力特征值    103
14.1.3布桩    103
14.1.4单桩承载力验算    103
14.1.5桩承台设计    104
14.1.6单桩桩身设计    104
14.2剪力墙桩基设计    104
14.2.1单桩竖向承载力标准值    105
14.2.2单桩竖向承载力特征值    105
14.2.3布桩    105
14.2.4桩承台设计    106
14.2.5单桩桩身设计    106
14.3地下室底板    107
第十五 章电算文件    107
15.1总信息    107
15.2超筋信息    122
15.3位移    124
15.4地震周期振型    131
参考文献    156
致谢    157
